Углы в пространстве

Слайд 1. Углы в пространстве

Слайд 2. Зачем это нужно?

В архитектуре, дизайне и инженерии важно понимать, под каким углом элементы пересекают поверхности. Будь то солнечные лучи, падающие на панель, или опоры моста — знание угла между прямой и плоскостью позволяет проводить точные расчеты устойчивости и освещенности.

Слайд 3. Основные понятия: Проекция

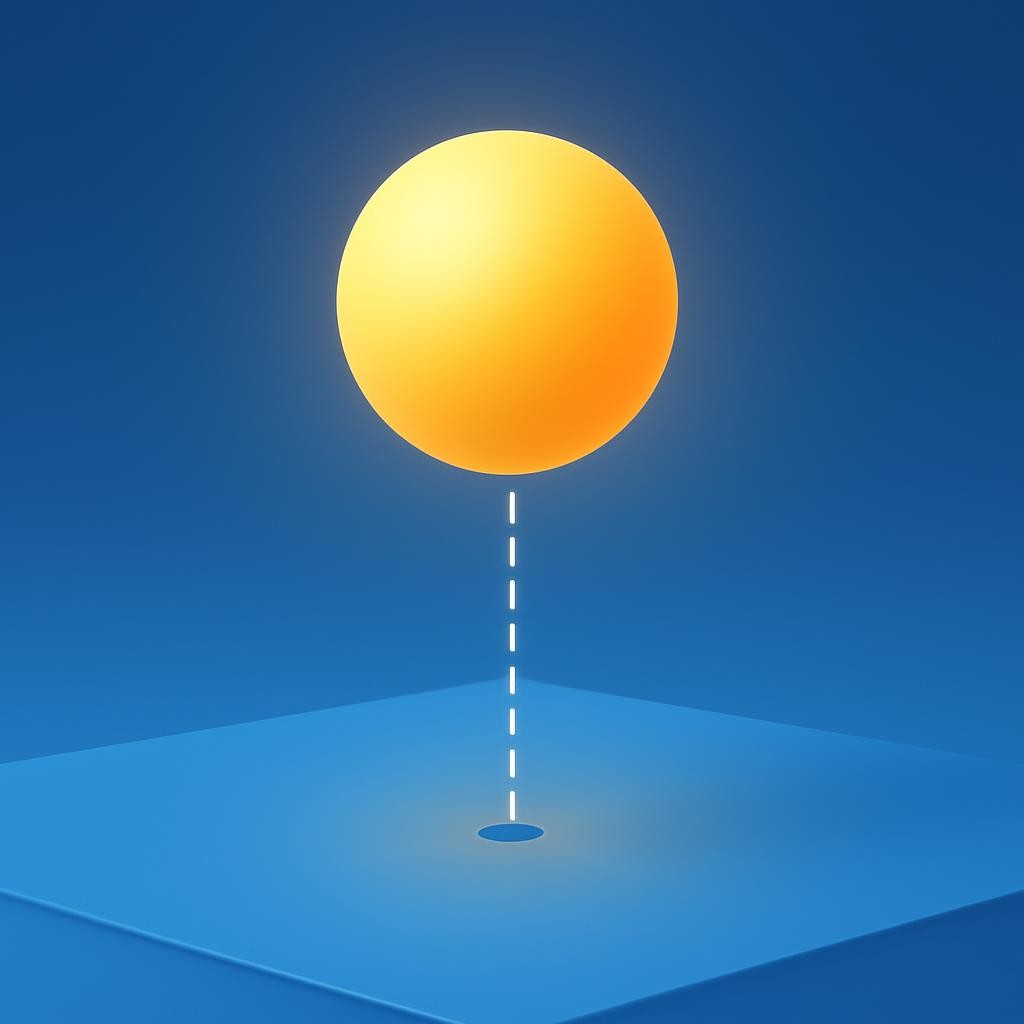

Слайд 4. Проекция точки на плоскость

Основание перпендикуляра, опущенного из точки на плоскость.

Если точка лежит на плоскости, она совпадает со своей проекцией.

Проекция — это «тень» точки при вертикальном свете.

Слайд 5. Проекция прямой

Ортогональной проекцией прямой на плоскость является множество проекций всех её точек. Если прямая не перпендикулярна плоскости, её проекцией будет прямая. Если прямая перпендикулярна — её проекция превращается в точку.

Слайд 6. Определение угла

Слайд 7. Диапазон значений

Угол $\varphi$ между прямой и плоскостью всегда находится в пределах от $0^{\circ }$ до $90^{\circ }$. Это отличает его от угла между векторами, который может быть тупым. Мы всегда выбираем кратчайший поворот до плоскости.

Слайд 8. Случай 1: Параллельность

Если прямая параллельна плоскости или лежит в ней, то угол между ними считается равным $0^{\circ }$.

В этом случае у прямой нет пересечения с плоскостью (или она полностью сливается с ней), и её проекция параллельна самой прямой.

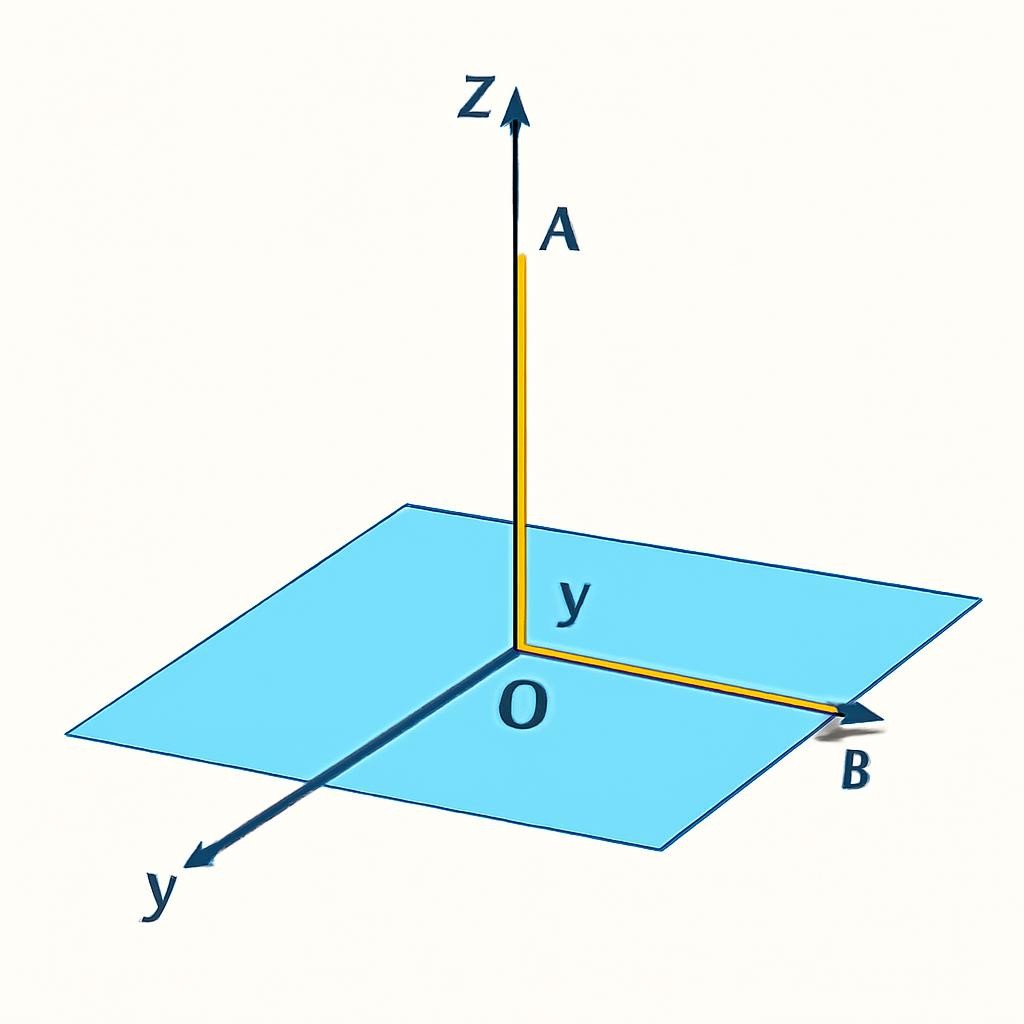

Слайд 9. Случай 2: Перпендикулярность

Визуальный пример: колонна и пол

Геометрическая модель: $\varphi =90^{\circ }$

Слайд 10. Свойства и теоремы

Слайд 11. Угол между прямой и плоскостью является наименьшим из всех углов, которые эта прямая образует с прямыми, проведенными в данной плоскости.

— Основное свойство наклонной

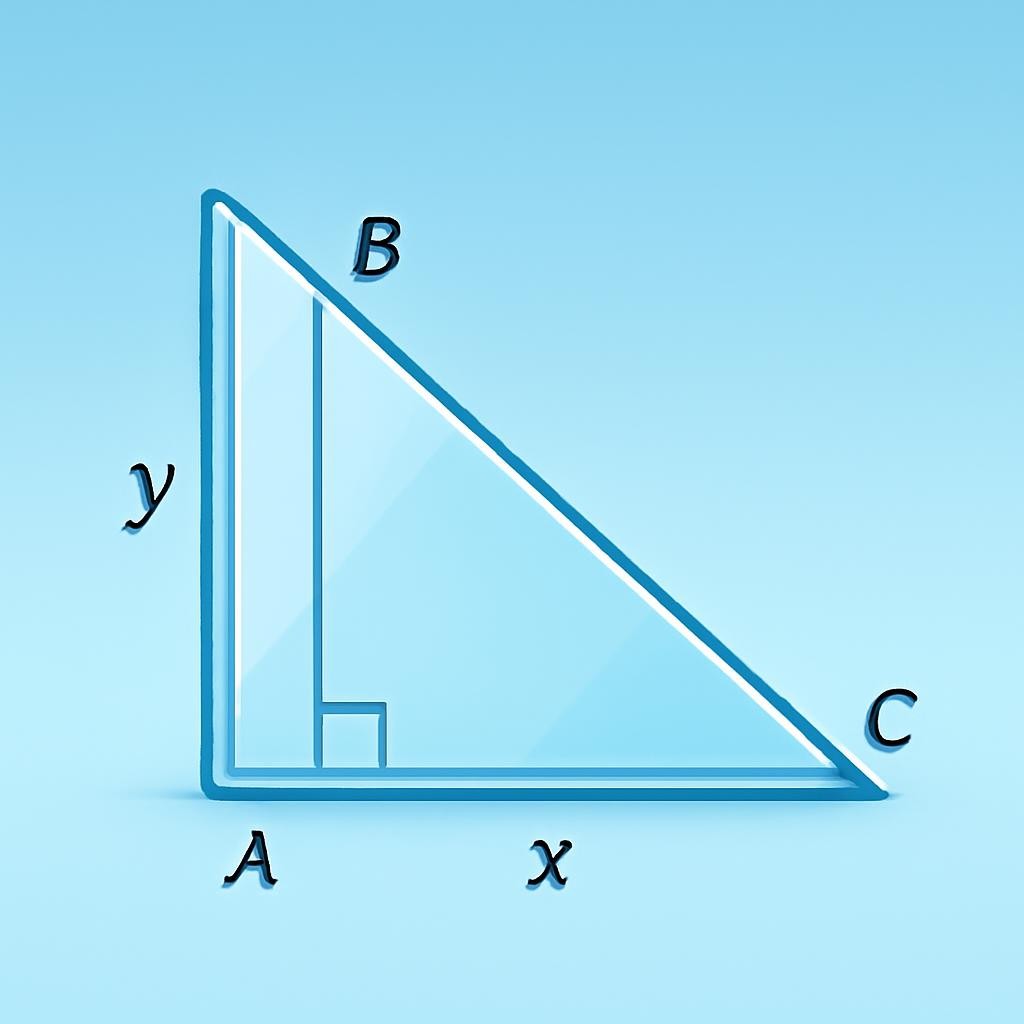

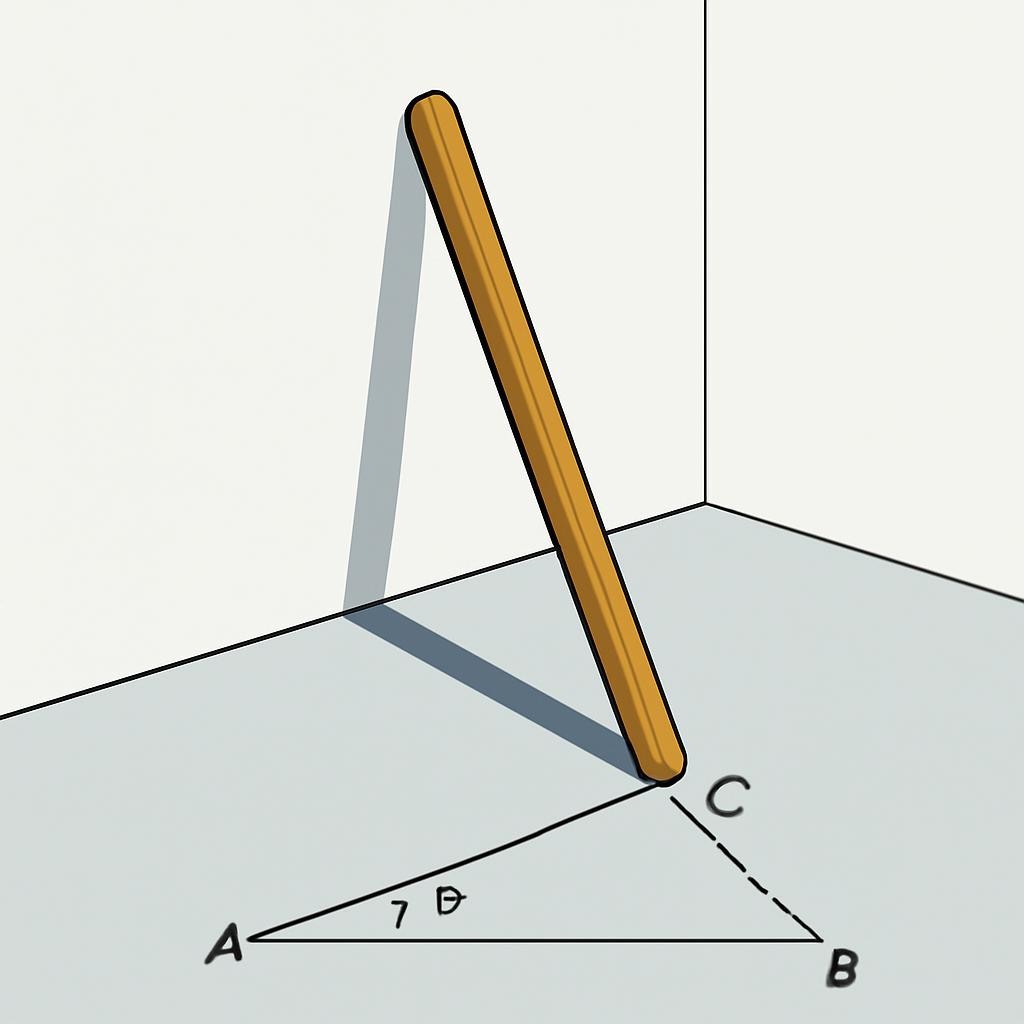

Слайд 12. Связь с прямоугольным треугольником

Наклонная — это гипотенуза.

Проекция — это прилежащий катет.

Перпендикуляр — это противолежащий катет.

$\cos \varphi$ равен отношению проекции к длине наклонной.

Слайд 13. Ключевые характеристики

Угол $\varphi \in [0^{\circ };90^{\circ }]$

Всегда короче самой наклонной

Равен отношению перпендикуляра к наклонной

Для данной прямой и плоскости угол определен однозначно

Слайд 14. Метод координат

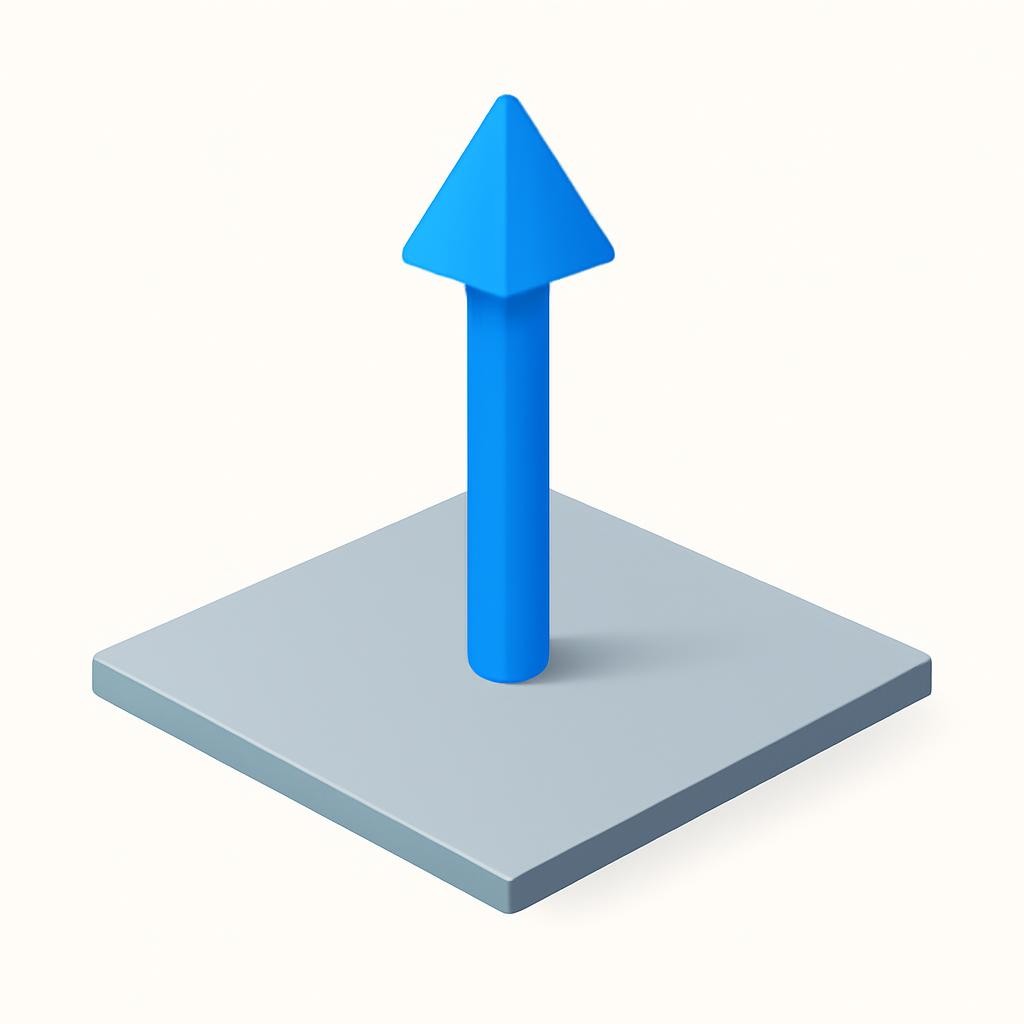

Слайд 15. Вектор нормали плоскости

Для нахождения угла аналитически нам нужен вектор $\vec{n}=\{A;B;C\}$, перпендикулярный плоскости. Его коэффициенты берутся из общего уравнения плоскости: $Ax+By+Cz+D=0$.

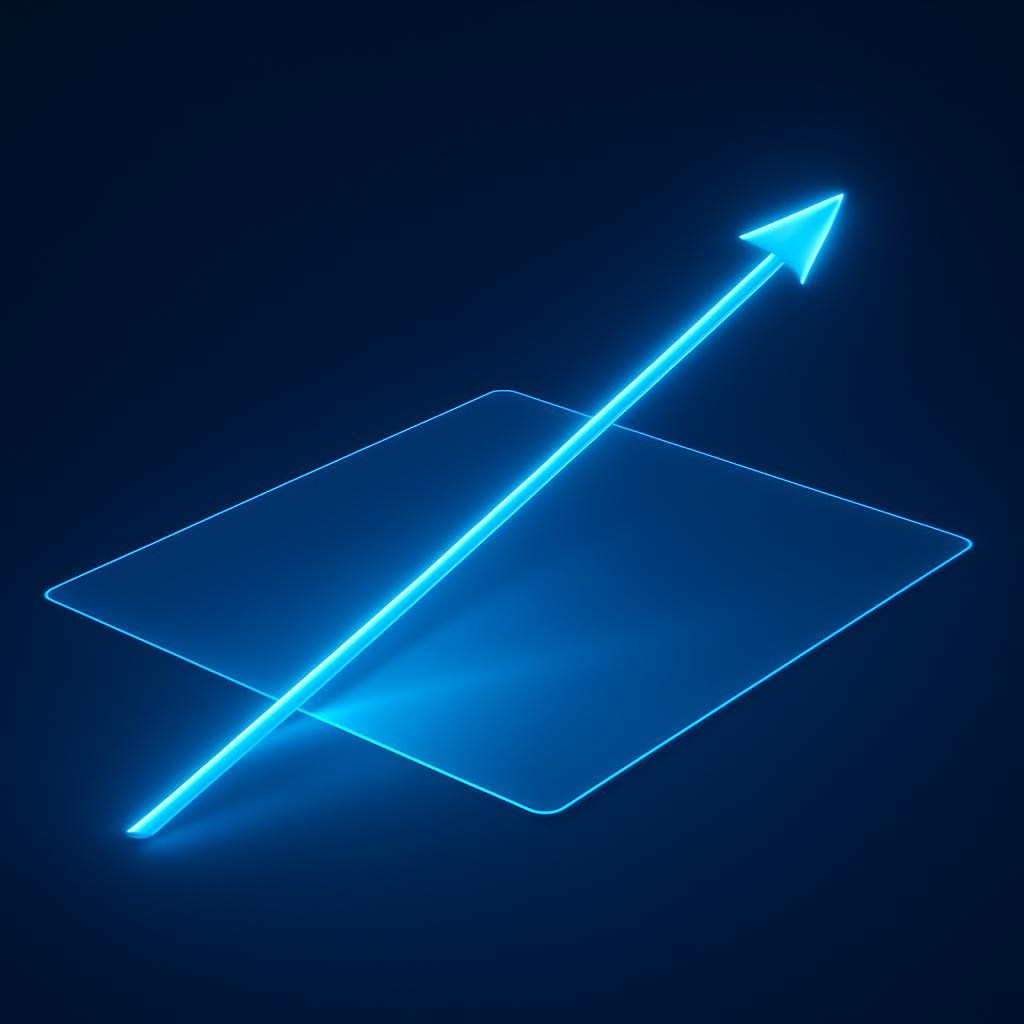

Слайд 16. Направляющий вектор прямой

Нам также необходим вектор $\vec{q}=\{l;m;n\}$, который задает направление прямой. Его можно найти, зная координаты двух точек на прямой: $\vec{q}=\overrightarrow{M_1{M}_2}$.

Слайд 17. Формула синуса угла

Угол $\varphi$ между прямой и плоскостью находится по формуле:

$$\sin \varphi =\frac{|\vec{n}\cdot \vec{q}|}{|\vec{n}|\cdot |\vec{q}|}$$

Где $|\vec{n}\cdot \vec{q}|$ — модуль скалярного произведения, а в знаменателе — произведение длин векторов.

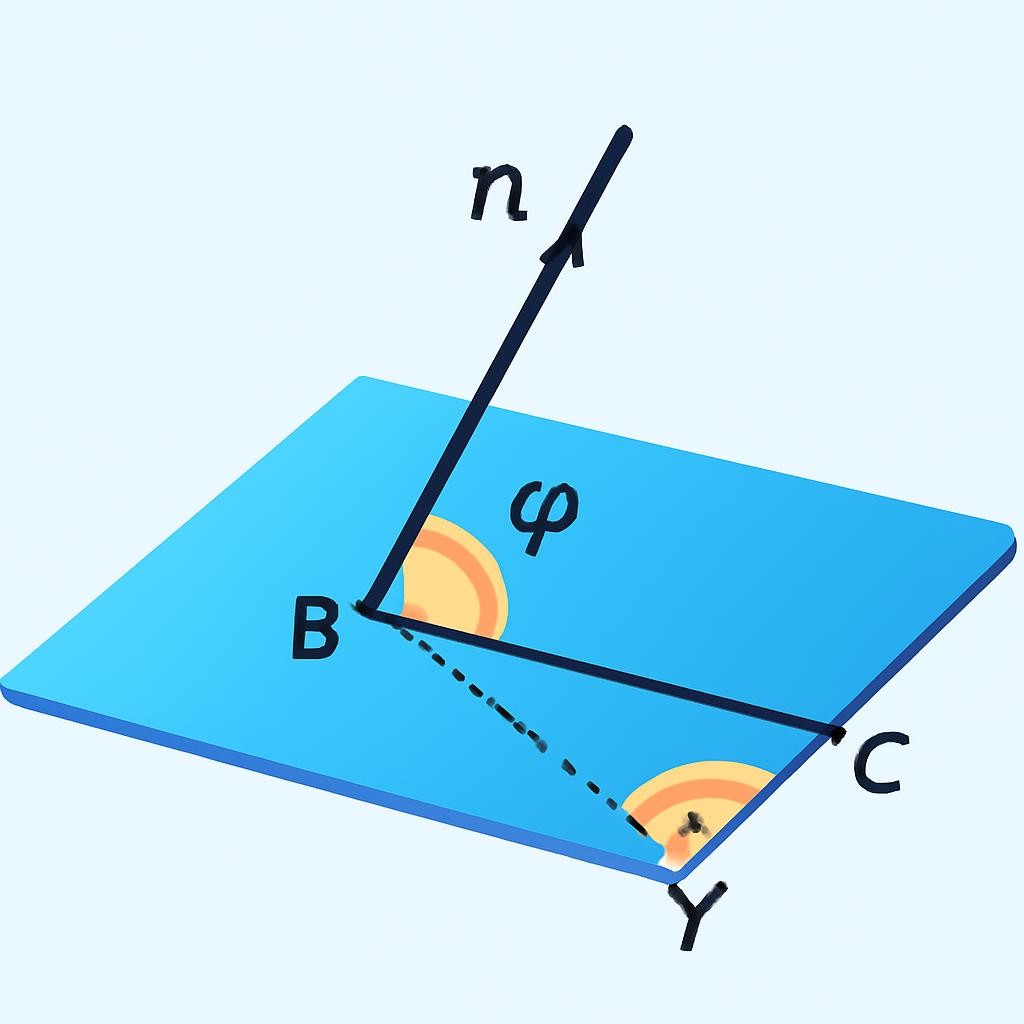

Слайд 18. Почему Синус, а не Косинус?

Вектор нормали $\vec{n}$ образует с прямой угол $\gamma$. Угол между прямой и плоскостью $\varphi =90^{\circ }-\gamma$.

По формулам приведения: $\cos (90^{\circ }-\varphi )=\sin \varphi$. Поэтому через скалярное произведение векторов мы получаем именно синус искомого угла.

Слайд 19. Сравнение формул углов

Слайд 20. Алгоритм решения координатным методом

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Ввести систему координат $Oxyz$

Найти координаты $\vec{n}$ и $\vec{q}$

Вычислить скалярное произведение и длины

Найти $\sin \varphi$ и сам угол $\varphi$

Слайд 21. Практические задачи

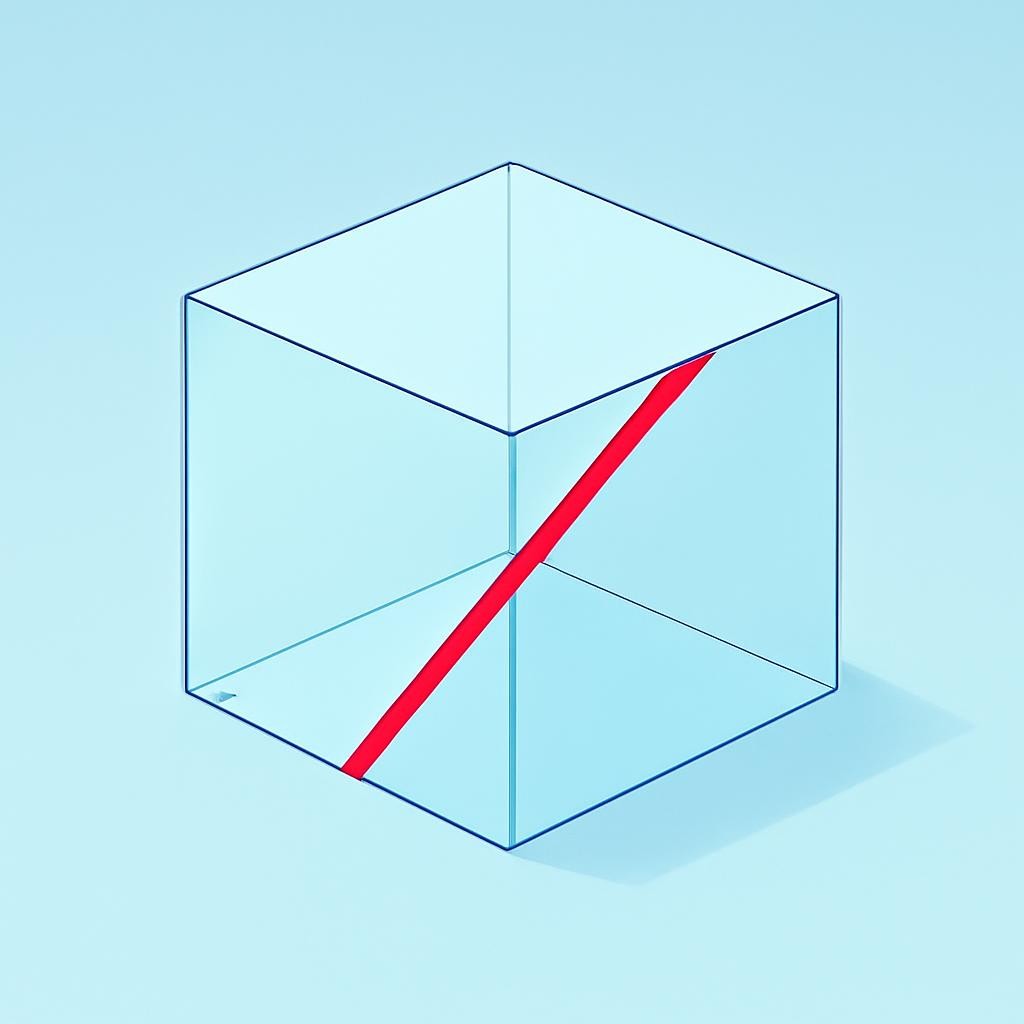

Слайд 22. Задача 1: Куб

Дан куб $ABCD{A}_1{B}_1{C}_1{D}_1$.

Найдите угол между прямой $A{B}_1$ и плоскостью $ABC$.

Решение:

1. Проекция $A{B}_1$ на $(ABC)$ — это $AB$.

2. Треугольник $AB{B}_1$ — прямоугольный и равнобедренный.

3. Угол $\angle B_{1}AB=45^{\circ }$.

Слайд 23. Анализ решения задачи 1

В этой задаче мы использовали геометрический метод. Так как $B_{1}B\perp (ABC)$, то точка $B$ является проекцией точки $B_1$, а точка $A$ лежит в плоскости. Значит, прямая $AB$ — проекция прямой $A{B}_1$. Угол между ними в квадрате равен $45^{\circ }$.

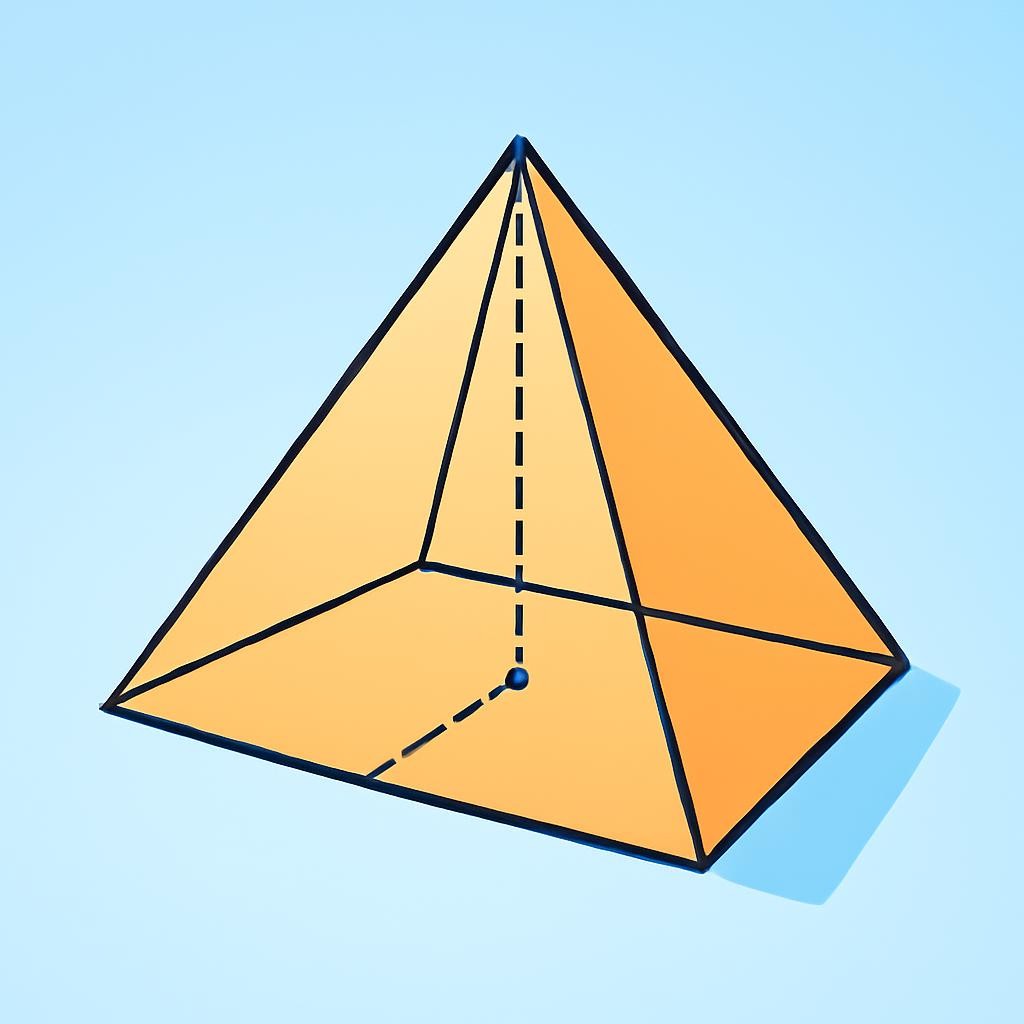

Слайд 24. Задача 2: Пирамида

В правильной четырехугольной пирамиде все ребра равны.

Найдите синус угла между боковым ребром и плоскостью основания.

Пусть ребро равно $a$.

Диагональ основания $d=a\sqrt{2}$.

Половина диагонали $AO=\frac{a\sqrt{2}}{2}$.

Слайд 25. Решение задачи 2

Рассмотрим треугольник $ASO$, где $S$ — вершина, $O$ — центр основания. $AS$ — гипотенуза (ребро $a$), $AO$ — прилежащий катет.

$\cos \varphi =\frac{AO}{AS}=\frac{a\sqrt{2}/2}{a}=\frac{\sqrt{2}}{2}$.

Следовательно, $\varphi =45^{\circ }$, $\sin \varphi =\frac{\sqrt{2}}{2}$.

Слайд 26. Типичные ошибки

Использование формулы косинуса вместо синуса в методе координат.

Неверное определение проекции (забывают о перпендикуляре).

Получение отрицательного значения синуса (нужно брать модуль).

Путаница между углом наклона ребра и углом наклона грани.

Слайд 27. Как не ошибиться?

Всегда рисуйте перпендикуляр из точки на плоскость.

Убедитесь, что полученный угол острый ($<90^{\circ }$).

Внимательно выписывайте коэффициенты уравнения плоскости.

Слайд 28. Вопросы для самопроверки

Может ли угол между прямой и плоскостью быть равен $120^{\circ }$?

Чему равен угол, если прямая перпендикулярна любой прямой в плоскости?

В каком случае проекцией прямой является точка?

Как найти вектор нормали, если даны три точки плоскости?

Слайд 29. ВЫВОДЫ:

Угол между прямой и плоскостью — это угол между прямой и её ортогональной проекцией.

Значение угла всегда лежит в диапазоне $[0;\pi /2]$.

Координатный метод использует синус: $\sin \varphi =\frac{|\vec{n}\cdot \vec{q}|}{|\vec{n}||\vec{q}|}$.

Геометрический метод требует построения прямоугольного треугольника.

Слайд 30. Спасибо за внимание! Успехов в изучении стереометрии!
