Изображение сечений многогранников

Слайд 1. Изображение сечений многогранников

Сечения пирамиды, куба и призмы, проходящие через рёбра · 11 класс

Слайд 2. Что называют сечением многогранника

Сечение многогранника — это многоугольник, полученный при пересечении многогранника с плоскостью.

Грани многогранника пересекаются с секущей плоскостью по отрезкам.

Границы этих отрезков образуют стороны сечения, а точки пересечения с рёбрами становятся вершинами сечения.

Слайд 3. Основные элементы сечения

Плоскость, которая пересекает многогранник. Её задают тремя точками, не лежащими на одной прямой, или прямой и точкой.

Фигура внутри многогранника. Её вершины лежат на рёбрах, а стороны — в гранях многогранника.

Слайд 4. Как распознать сечение через рёбра

• Секущая плоскость проходит через заданные точки на рёбрах.

• Каждая вершина сечения принадлежит ребру исходного многогранника.

• Соседние вершины сечения соединяются отрезком в одной грани.

• Контур сечения замкнут и не пересекает сам себя.

Слайд 5. Алгоритм построения сечения

Сначала отметьте точки, через которые проходит секущая плоскость. Затем найдите линии пересечения плоскости с гранями: в каждой грани соединяйте две известные точки. Продолжайте построение через соседние грани, пока контур не замкнётся.

Слайд 6. Четыре шага точного построения

Нанести заданные точки на рёбрах.

Определить грани, через которые проходит плоскость.

Построить линии пересечения в каждой грани.

Соединить точки и выделить видимые стороны.

Слайд 7. Сечения куба

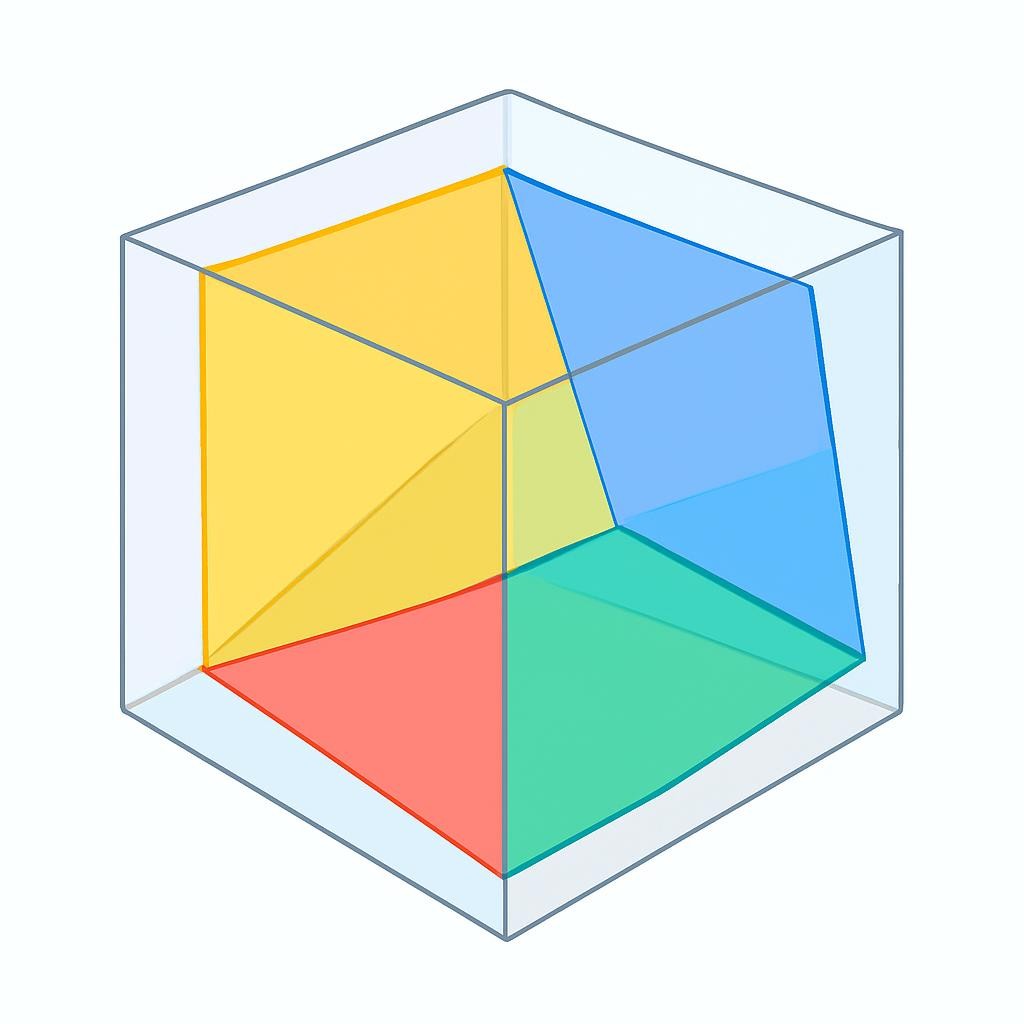

Слайд 8. Сечение куба через три ребра

Слайд 9. Особенности сечения куба

В кубе секущая плоскость может пересекать от трёх до шести рёбер. Поэтому сечение может быть треугольником, четырёхугольником, пятиугольником или шестиугольником.

Если плоскость проходит через параллельные рёбра, в сечении могут появиться параллельные стороны.

Слайд 10. Построение сечения куба: пример действий

• На переднем ребре отметьте точку $P$, на боковом ребре — точку $Q$, на заднем ребре — точку $R$.

• В каждой грани, где уже есть две точки, соедините их.

• Перенесите построение на соседние грани.

• Получите замкнутый многоугольник $PQRST$.

• Проверьте, что каждая его сторона лежит в грани куба.

• Пунктиром покажите невидимые стороны.

Слайд 11. «Сначала ищи общую грань»

— Практическое правило построения сечений

Слайд 12. Сечения призмы

Слайд 13. Сечение призмы через рёбра

У призмы две равные параллельные основания, а боковые грани — параллелограммы. Если секущая плоскость пересекает рёбра разных оснований, точки сечения удобно соединять через боковые грани.

Слайд 14. Построение сечения призмы

Найдите точки пересечения плоскости с рёбрами основания.

Соедините точки, принадлежащие одной боковой грани.

Продолжайте построение до возвращения к исходной точке.

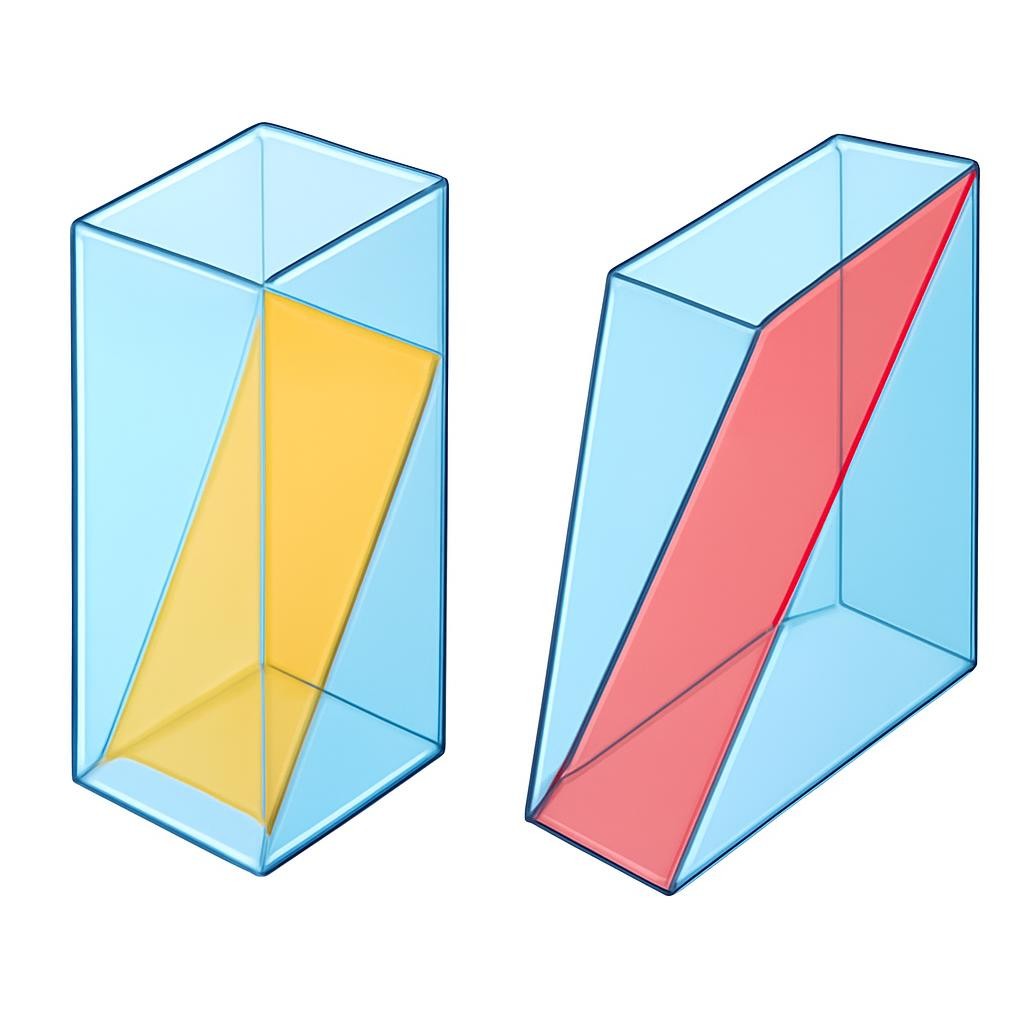

Слайд 15. Прямая призма и наклонная призма

В прямой призме боковые рёбра перпендикулярны основаниям. Это упрощает поиск видимых и невидимых частей сечения.

В наклонной призме боковые рёбра наклонены к основаниям. Общий алгоритм сохраняется, но изображение требует более внимательного контроля параллельности.

Слайд 16. Сечения пирамиды

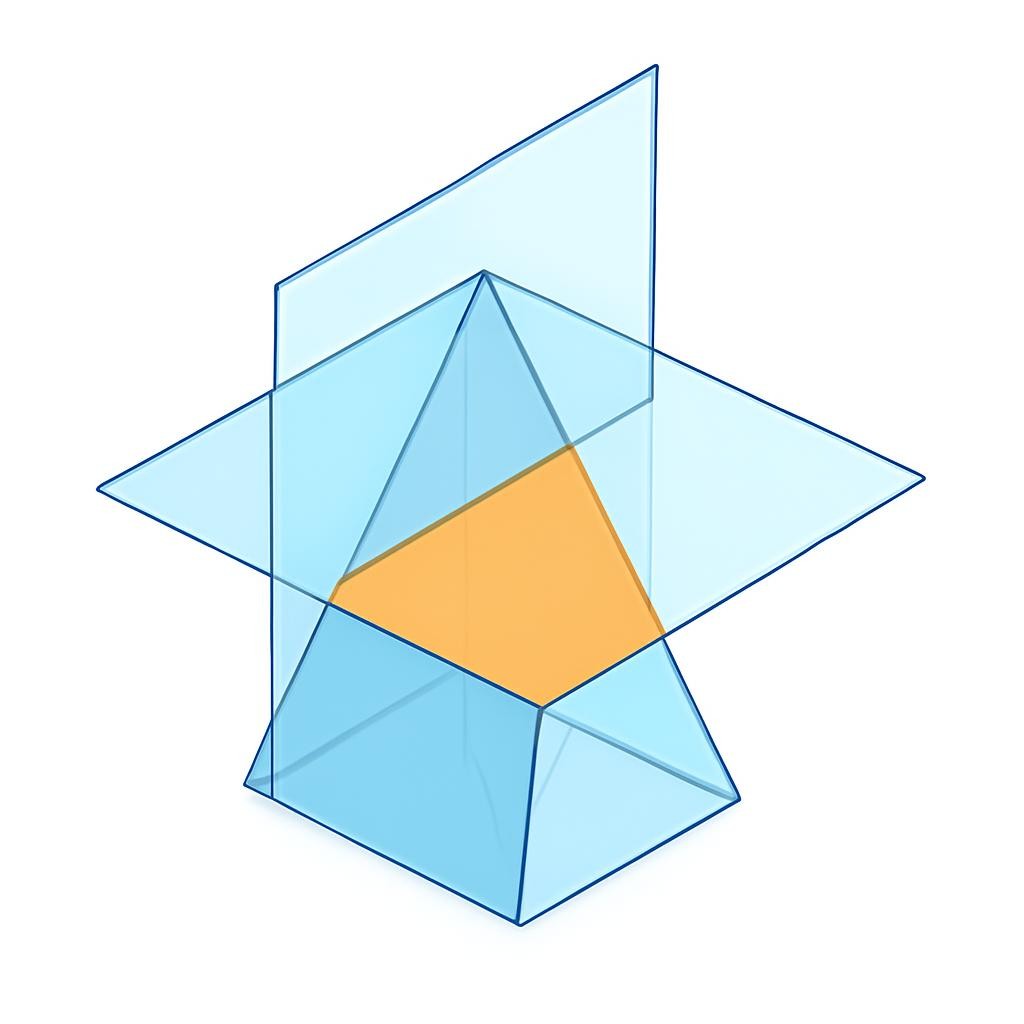

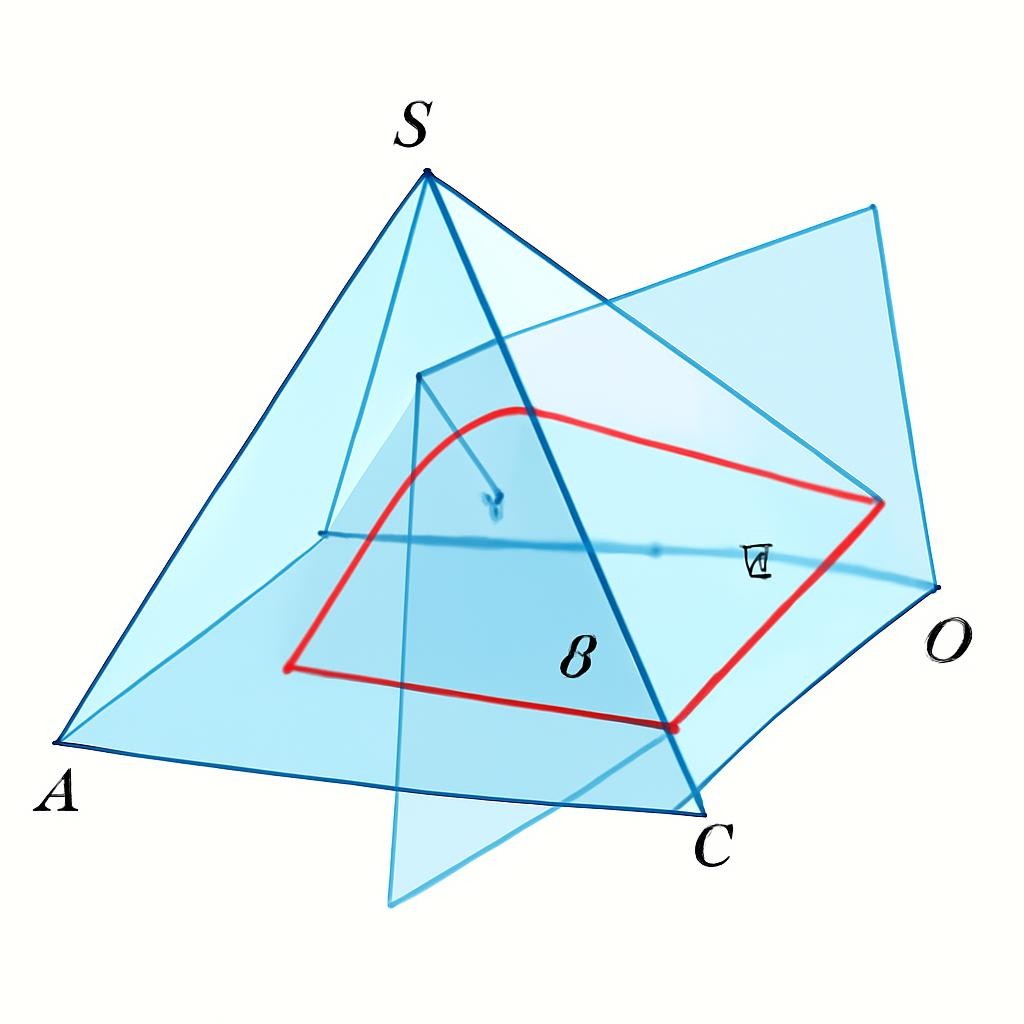

Слайд 17. Сечение пирамиды через рёбра

Слайд 18. Что важно учитывать в пирамиде

Боковые грани пирамиды имеют общую вершину. Поэтому построение часто начинают с грани, содержащей две заданные точки, а затем переходят к соседним граням.

Если плоскость пересекает все боковые рёбра, сечение имеет столько вершин, сколько пересечённых рёбер. Для пирамиды с четырёхугольным основанием возможен пятиугольник.

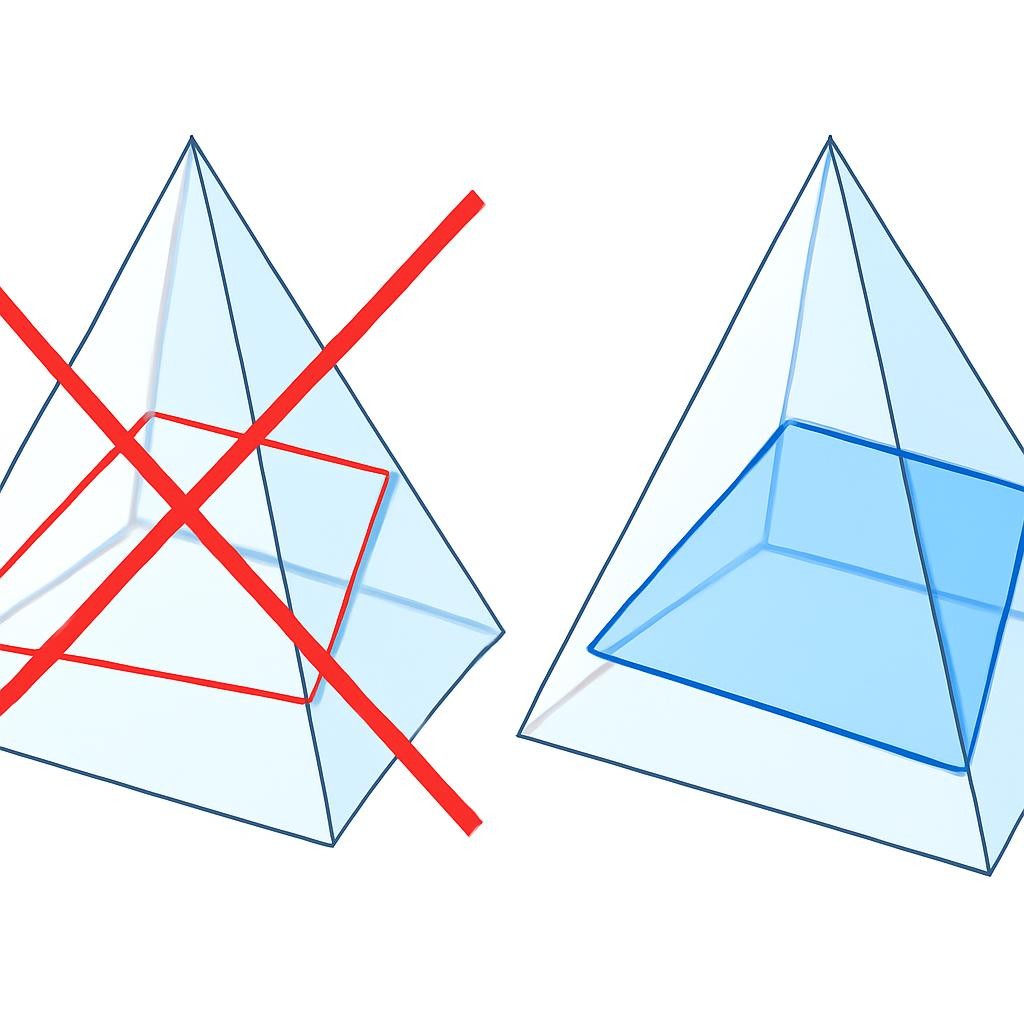

Слайд 19. Типичные ошибки при построении

• Соединение точек, не лежащих в одной грани.

• Продолжение стороны сечения за пределы грани без основания.

• Неверное определение видимых рёбер.

• Разомкнутый контур.

• Использование диагонали многогранника вместо стороны сечения.

Слайд 20. Универсальная последовательность построения

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Нанести все заданные точки на соответствующих рёбрах.

Найти пары точек, лежащие в одной грани.

Соединить пары точек отрезками.

Перейти к соседним граням и замкнуть контур.

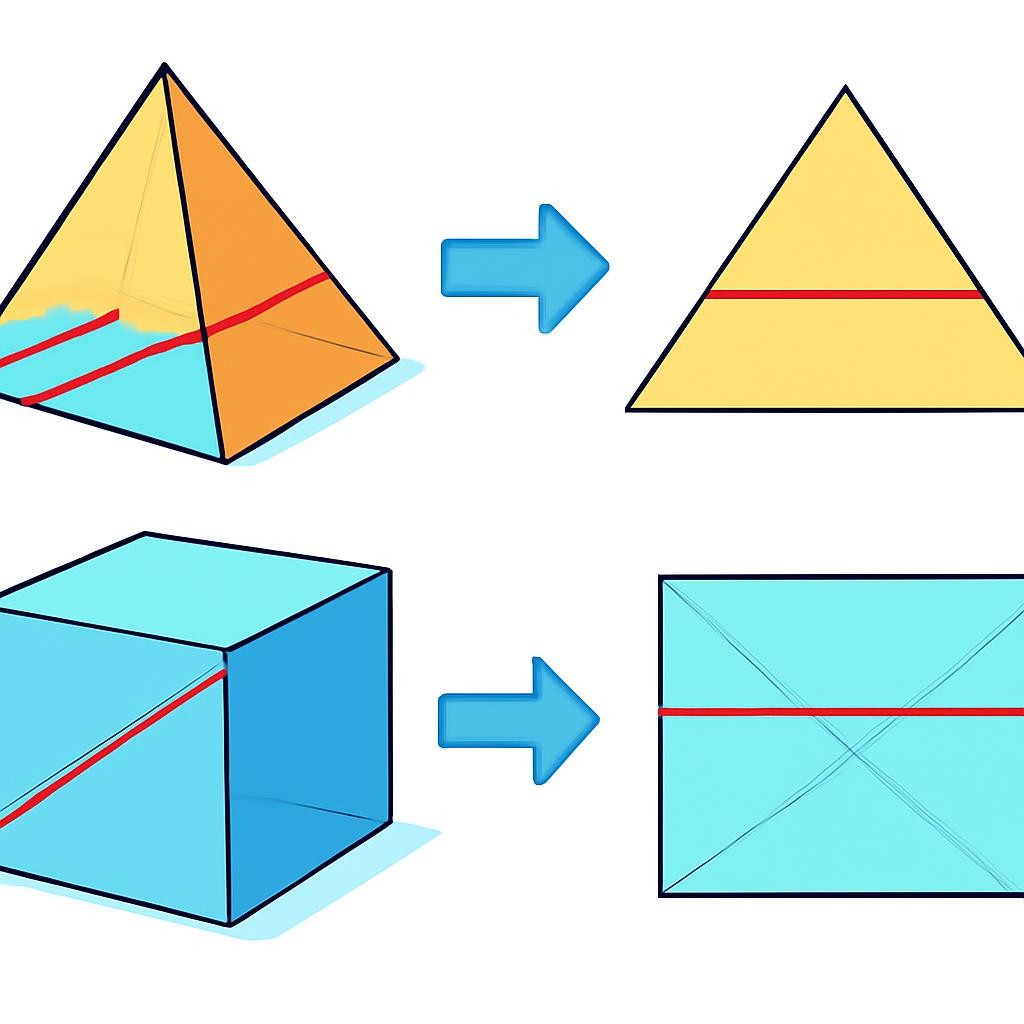

Слайд 21. Сравнение построений

Много граней имеют параллельные направления. Удобно переносить отрезки сечения по параллельным граням.

Боковые грани сходятся в вершине. Построение обычно идёт от одной грани к соседним по общей стороне.

Слайд 22. Как проверить готовый чертёж

Все вершины сечения должны лежать в одной секущей плоскости.

Каждая сторона должна лежать внутри одной грани.

Многоугольник должен быть замкнутым.

Невидимые части показывают пунктиром.

Слайд 23. Задание для самостоятельной работы

1. Постройте сечение куба плоскостью, проходящей через точки на трёх его рёбрах.

2. Постройте сечение треугольной призмы через два боковых ребра и ребро основания.

3. Постройте сечение четырёхугольной пирамиды через три боковых ребра.

Для каждого чертежа укажите вид многоугольника и выделите его видимые стороны.

Слайд 24. Главные выводы

• Сечение многогранника — плоский многоугольник внутри многогранника.

• Вершины сечения находятся на рёбрах, а стороны — в гранях.

• Построение выполняют переходом от одной грани к соседней.

• Для куба, призмы и пирамиды действует общий алгоритм.

• Точность чертежа проверяют по принадлежности точек рёбрам и сторон граням.
