Презентация к уроку на тему:

Понятие о стандартах, формат, рамка, основная надпись

Презентация для урока черчения в 8 классе о стандартах ЕСКД, форматах A4 и A3, правилах оформления рамки и основной надписи. Слайды содержат схемы, размеры, перечень инструментов и пошаговое практическое задание по оформлению листа A4.

Геометрия8 класс11 слайдов

Формат

A 4

под микроскопом

Для учебных работ мы используем лист размером

210 \times 297

мм. Важно: площадь листа

A 0

составляет ровно

1

м². Каждый последующий формат получается делением предыдущего пополам по длинной стороне.

Слайд 6 «Формат $A4$ под микроскопом» — иллюстрация к презентации «Понятие о стандартах, формат, рамка, основная надпись» по геометрии для 8 класса

Посмотрите презентацию целиком

Открыто 5 из 11 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

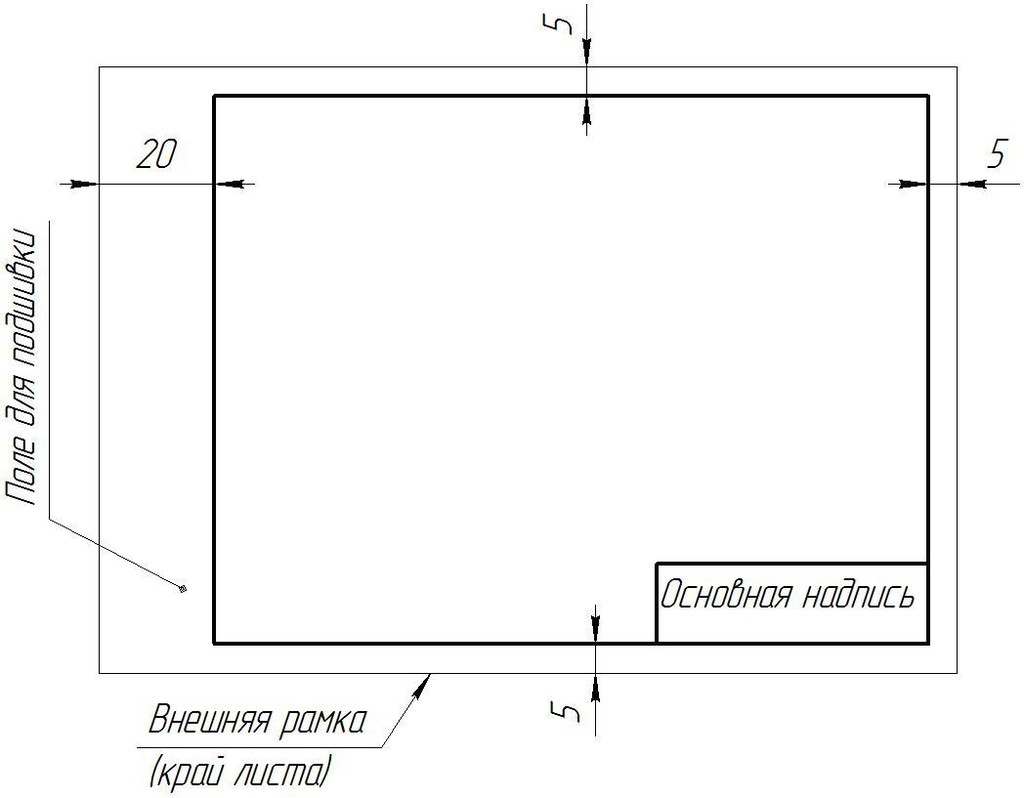

Рамка чертежа: правила отступов

Слева: $20$ мм (поле для подшивки в архив)
Сверху: $5$ мм
Справа: $5$ мм
Снизу: $5$ мм
Линии рамки выполняются сплошной толстой основной линией.

Посмотрите презентацию целиком

Открыто 5 из 11 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Инструменты для работы

Карандаши

ТМ (HB) для тонких линий и 2М (2B) для обводки рамки и контуров.

Линейка

Длиной не менее

30

см для точного измерения отступов рамки.

Угольник

Необходим для построения строго перпендикулярных линий рамки.

Посмотрите презентацию целиком

Открыто 5 из 11 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

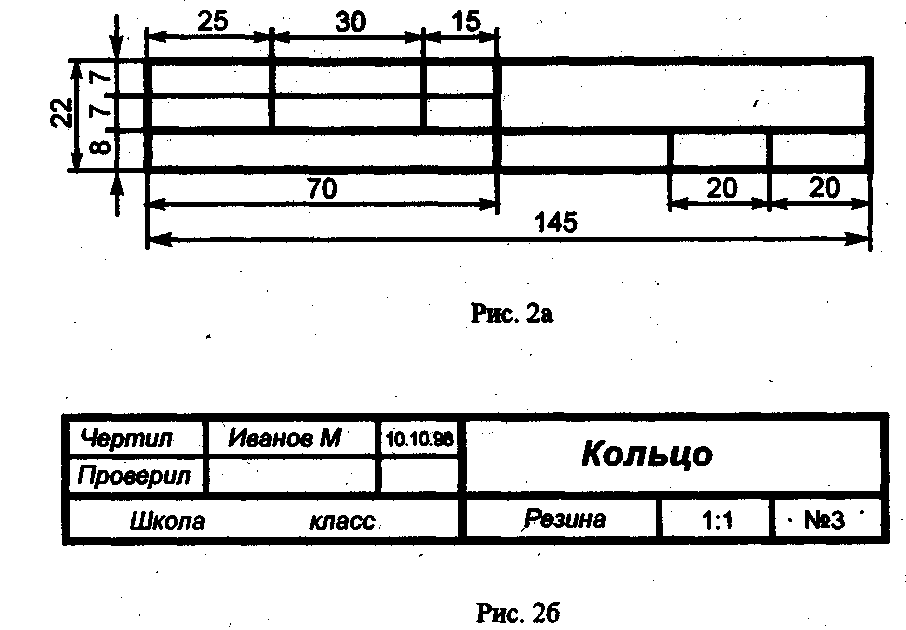

Основная надпись (Штамп)

Посмотрите презентацию целиком

Открыто 5 из 11 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Графы основной надписи

Название

Наименование изделия или темы работы (например, «Упражнение №1»).

Масштаб

Отношение размеров на чертеже к реальным (например,

1 : 1

Автор

Фамилия ученика, класс и подпись, подтверждающая авторство.

Дата

Число, месяц и год выполнения графической работы.

Посмотрите презентацию целиком

Открыто 5 из 11 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Алгоритм практической работы

Шаг 1

Разместить лист

A 4

вертикально и отметить точки отступов (

20

мм слева, по

5

мм с остальных сторон).

Шаг 2

Соединить точки сплошной толстой линией, формируя рамку поля чертежа.

Шаг 3

В правом нижнем углу начертить прямоугольник штампа размером

70 \times 40

мм.

Шаг 4

Разлиновать штамп тонкими линиями и заполнить графы четким шрифтом.

Посмотрите презентацию целиком

Открыто 5 из 11 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

1 / 11

Текст презентации

Слайд 1. Понятие о стандартах. Формат. Рамка. Основная надпись
Черчение, 8 класс. Основы оформления графической документации по учебнику А.Д. Ботвинникова.
Слайд 2. Что такое стандарт?
Стандарт — это нормативный документ, устанавливающий единые правила выполнения и оформления чертежей. В России действует ГОСТ (Государственный стандарт). Совокупность всех стандартов, регулирующих черчение, называется ЕСКД — Единая система конструкторской документации. Это «язык» техники, понятный во всем мире.
Слайд 3. Стандарты — это залог взаимопонимания между инженером и рабочим. Без единых правил невозможно создать сложную технику.
— Методическое пособие по черчению
Слайд 4. Основные форматы чертежей

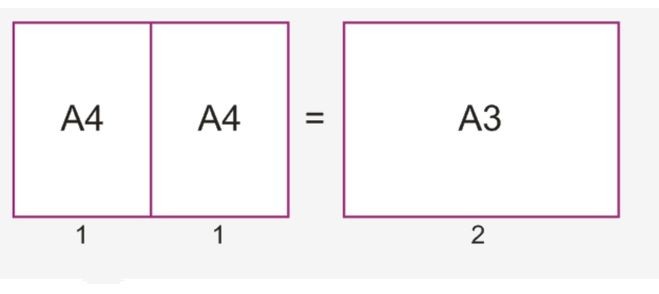

Слайд 5. Сравнение форматов $A 3$ и $A 4$
Размеры: $210 \times 297$ мм. Самый массовый формат. Используется для небольших деталей и учебных работ. Обычно располагается вертикально.
Размеры: $297 \times 420$ мм. В два раза больше $A 4$ . Применяется для более сложных сборочных чертежей и деталировок.
Слайд 6. Формат $A 4$ под микроскопом
Для учебных работ мы используем лист размером $210 \times 297$ мм. Важно: площадь листа $A 0$ составляет ровно $1$ м². Каждый последующий формат получается делением предыдущего пополам по длинной стороне.
Слайд 7. Рамка чертежа: правила отступов
Слева: $20$ мм (поле для подшивки в архив)
Сверху: $5$ мм
Справа: $5$ мм
Снизу: $5$ мм
Линии рамки выполняются сплошной толстой основной линией.
Слайд 8. Инструменты для работы
ТМ (HB) для тонких линий и 2М (2B) для обводки рамки и контуров.
Длиной не менее $30$ см для точного измерения отступов рамки.
Необходим для построения строго перпендикулярных линий рамки.
Слайд 9. Основная надпись (Штамп)
Слайд 10. Графы основной надписи
Наименование изделия или темы работы (например, «Упражнение №1»).
Отношение размеров на чертеже к реальным (например, $1 : 1$ ).
Фамилия ученика, класс и подпись, подтверждающая авторство.
Число, месяц и год выполнения графической работы.
Слайд 11. Алгоритм практической работы
Шаг 1
Шаг 2
Шаг 3
Шаг 4
Разместить лист $A 4$ вертикально и отметить точки отступов ( $20$ мм слева, по $5$ мм с остальных сторон).
Соединить точки сплошной толстой линией, формируя рамку поля чертежа.
В правом нижнем углу начертить прямоугольник штампа размером $70 \times 40$ мм.
Разлиновать штамп тонкими линиями и заполнить графы четким шрифтом.
