Сводная таблица типов линий
НаименованиеНачертаниеТолщинаПрименение
Сплошная толстая────────Видимый контур
Штриховая- - - - -Невидимый контур
Сплошная тонкая────────Размеры, штриховка
Штрихпунктирная- . - . -Оси, центры

Посмотрите презентацию целиком

Открыто 5 из 9 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Физкультминутка
Глаза
Зажмурьтесь на 5 секунд, затем посмотрите на горизонт за окном.
Вращение
Медленно вращайте глазами по кругу: 3 раза влево, 3 раза вправо.
Кисти
Сжимайте и разжимайте кулаки, выполните круговые движения кистями.

Посмотрите презентацию целиком

Открыто 5 из 9 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Практическая работа: Упражнение
  • 1. Начертите квадрат со стороной 120 мм.
  • 2. Разделите его на 5 горизонтальных полос по 24 мм.
  • 3. Заполните каждую полосу своим типом линии.
  • 4. Подпишите название каждой линии и её толщину относительно .

Посмотрите презентацию целиком

Открыто 5 из 9 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Итоги и Домашнее задание
  • Линии — это фундамент чертежа. Без соблюдения ГОСТ 2.303-68 чертёж не считается документом.
  • ДЗ Базовое: Повторить таблицу линий, прочитать §3.
  • ДЗ Практика: На листе А4 начертить по 3 примера каждой линии (длина 100 мм).
  • ДЗ Повышенное: Найти назначение штрихпунктирной линии с двумя точками.

Посмотрите презентацию целиком

Открыто 5 из 9 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

1 / 9
Текст презентации

  1. Слайд 1. Линии чертежа

  2. Слайд 2. Зачем нужны стандарты?

    В технике нельзя работать без единых правил. Если каждый инженер будет чертить по-своему, рабочие на заводе не поймут чертёж.

    ГОСТ 2.303-68 — это государственный стандарт, который строго регламентирует начертание и назначение всех линий на чертеже.

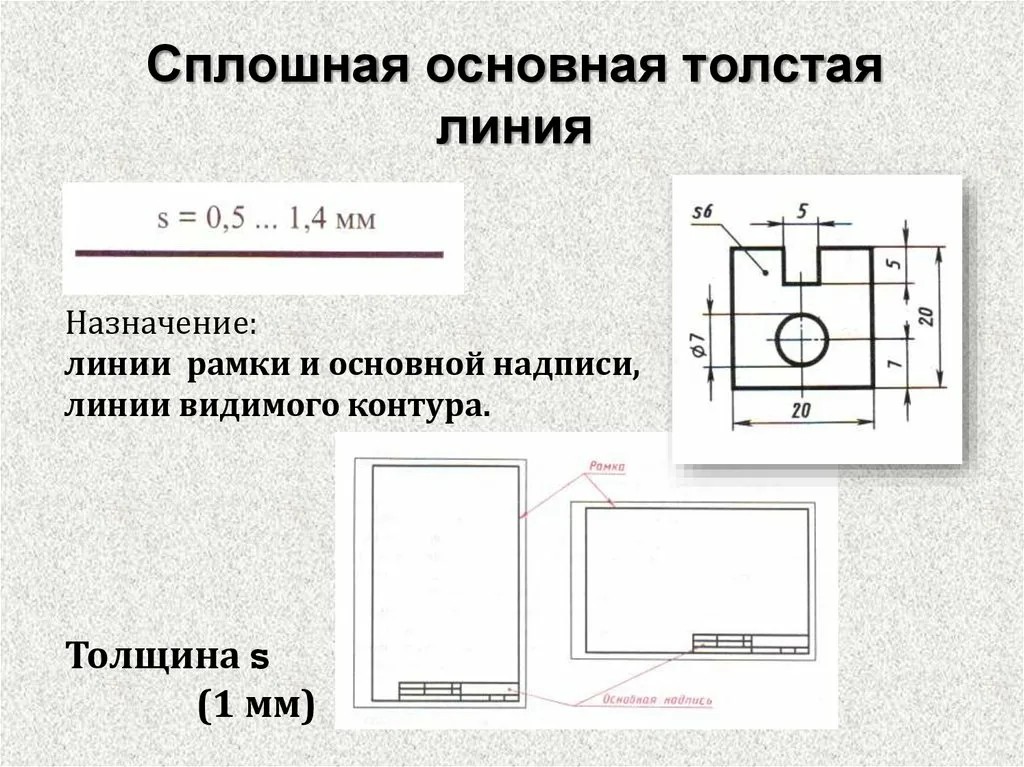

  3. Слайд 3. Сплошная толстая основная

    Толщина выбирается от 0,5 до 1,4 мм.

    Назначение: видимый контур детали.

    Используется для рамки и основной надписи.

    Является базой: толщина всех остальных линий считается от .

  4. Слайд 4. Невидимые и вспомогательные линии

    Толщина: .

    Назначение: невидимый контур детали.

    Состоит из штрихов одинаковой длины (2–8 мм).

    Толщина: от до .

    Назначение: размерные и выносные линии, штриховка.

  5. Слайд 5. Осевые и специальные линии

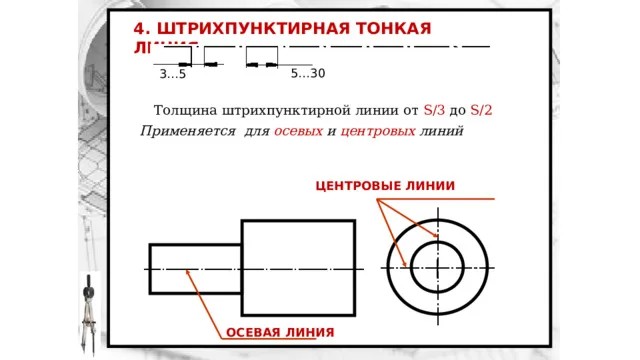

    Штрихпунктирная тонкая: толщина . Используется для осевых и центровых линий, показывает симметрию.

    Сплошная волнистая: толщина . Используется как линия обрыва, когда деталь показана не полностью.

  6. Слайд 6. Сводная таблица типов линий

  7. Слайд 7. Физкультминутка

    Зажмурьтесь на 5 секунд, затем посмотрите на горизонт за окном.

    Медленно вращайте глазами по кругу: 3 раза влево, 3 раза вправо.

    Сжимайте и разжимайте кулаки, выполните круговые движения кистями.

  8. Слайд 8. Практическая работа: Упражнение

    1. Начертите квадрат со стороной 120 мм.

    2. Разделите его на 5 горизонтальных полос по 24 мм.

    3. Заполните каждую полосу своим типом линии.

    4. Подпишите название каждой линии и её толщину относительно .

  9. Слайд 9. Итоги и Домашнее задание

    Линии — это фундамент чертежа. Без соблюдения ГОСТ 2.303-68 чертёж не считается документом.

    ДЗ Базовое: Повторить таблицу линий, прочитать §3.

    ДЗ Практика: На листе А4 начертить по 3 примера каждой линии (длина 100 мм).

    ДЗ Повышенное: Найти назначение штрихпунктирной линии с двумя точками.
