Провешивание прямой на местности

Слайд 1. Провешивание прямой на местности

Геометрия 7 класс. Практические приложения аксиом.

Слайд 2. Миссия: Инженер

Представь, что ты — главный строитель древнего города. Тебе нужно проложить дорогу между двумя башнями, которые находятся далеко друг от друга.

Как провести идеально прямую линию на земле, если обычная линейка слишком мала?

Слайд 3. Вспомним теорию

В основе нашего метода лежит главная аксиома геометрии:

Через любые две точки можно провести прямую.

И притом только одну.

На бумаге мы просто соединяем точки $A$ и $B$ по линейке.

На местности точки — это колышки, а линейка — наш глазомер.

Слайд 4. Бумага vs Местность

Используем карандаш и линейку. Расстояния измеряются сантиметрами. Точки — это маленькие пометки грифелем.

Используем вехи и зрение. Расстояния — сотни метров. Точки — это вбитые в землю шесты.

Слайд 5. Наш главный инструмент

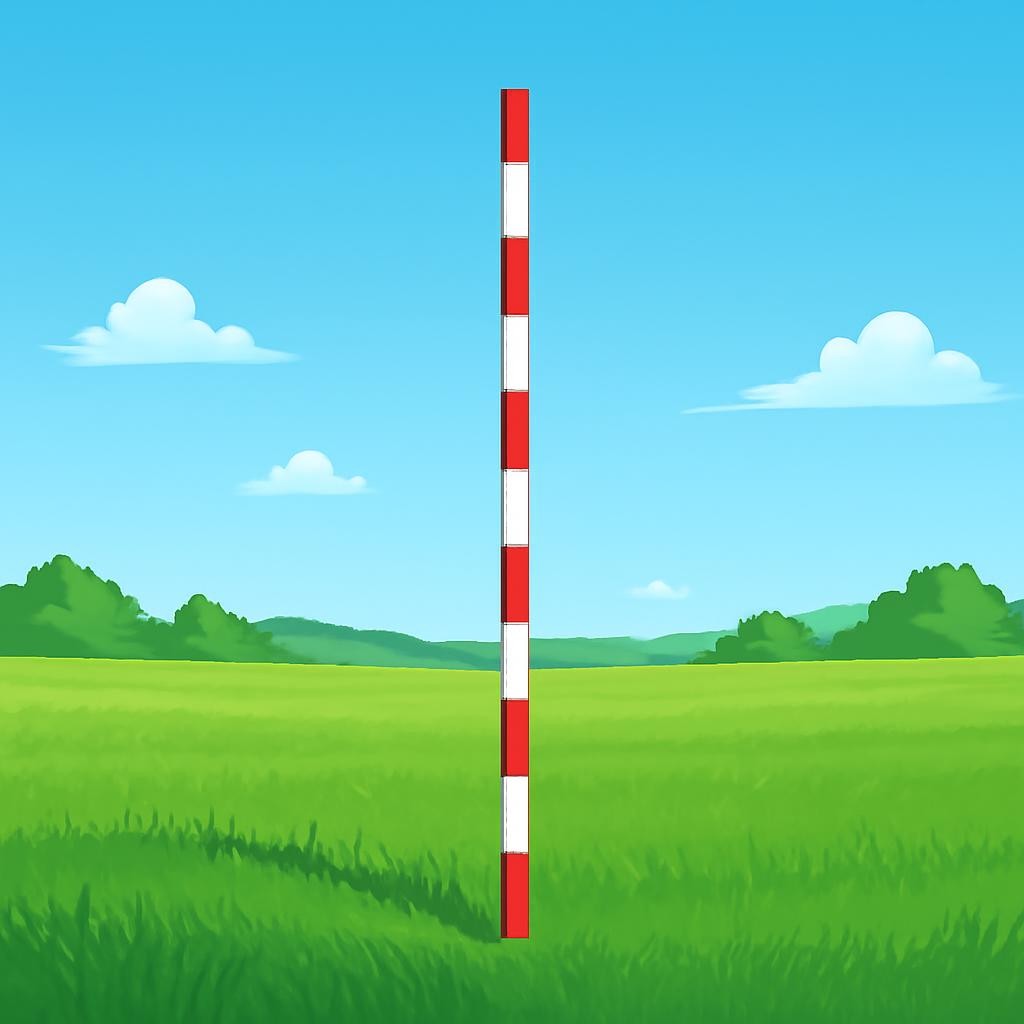

Веха — это деревянный или металлический шест длиной $1,5$–$2$ метра.

Её обычно окрашивают яркими чередующимися полосами (белыми и красными), чтобы её было хорошо видно на фоне зелени или земли издалека.

Слайд 6. Геометрическая схема процесса

Слайд 7. Алгоритм провешивания

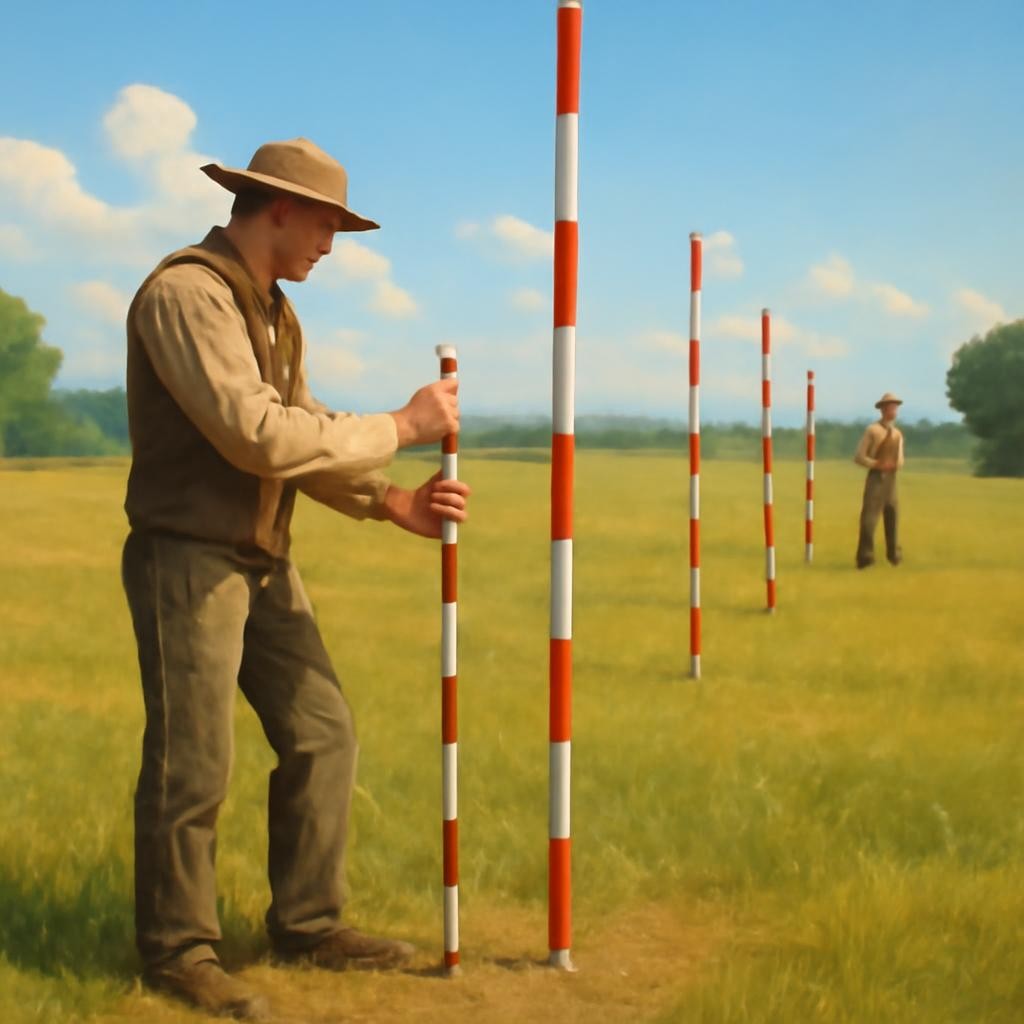

Вбиваем вехи в начальной точке $A$ и конечной точке $B$.

Один человек стоит у вехи $A$ и смотрит в сторону вехи $B$.

Помощник ставит веху $C$ так, чтобы она полностью закрыла собой веху $B$ для смотрящего.

Слайд 8. Взгляд «в створ»

Этот метод называется «провешивание в створ».

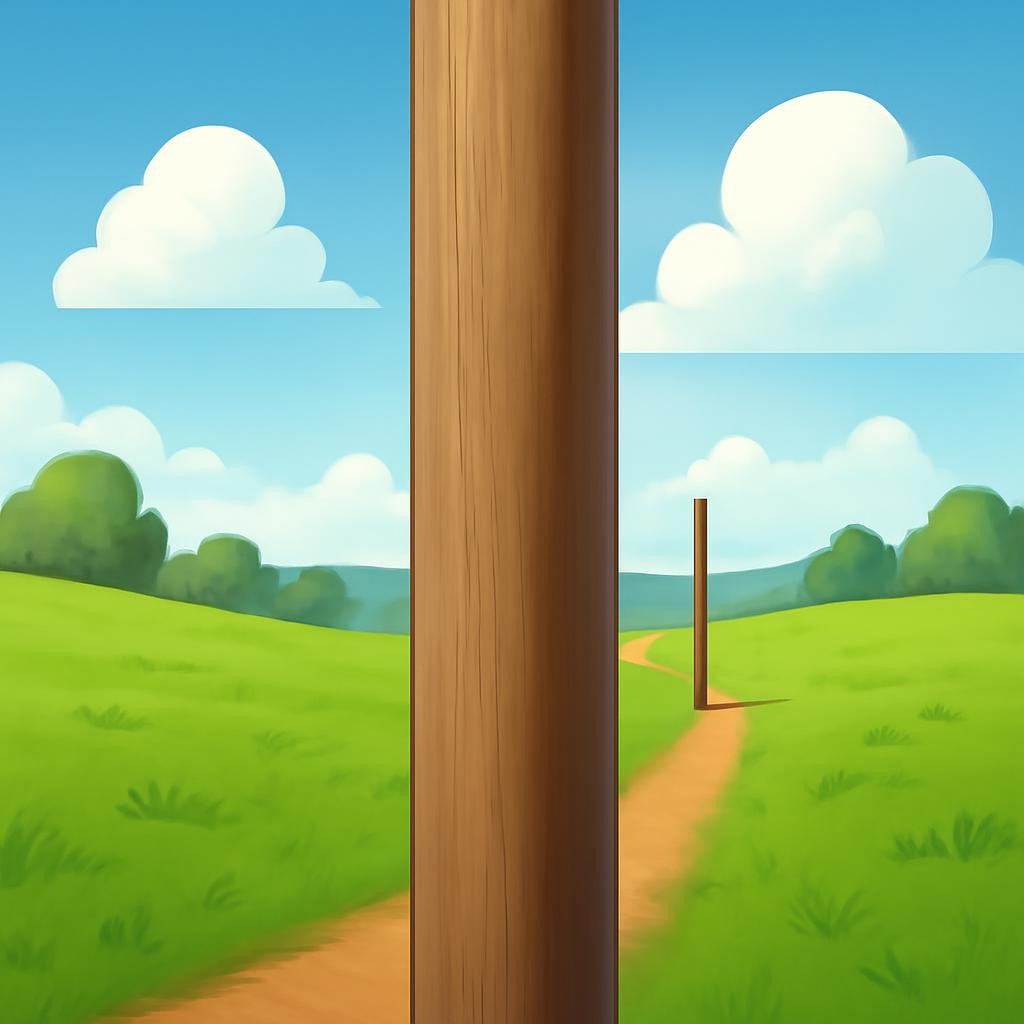

Если веха $C$ стоит идеально на прямой $AB$, то смотрящий из точки $A$ видит только веху $C$.

Веха $B$ «прячется» за ней.

Так мы можем поставить сколько угодно точек на одной линии.

Слайд 9. Где это применяется?

Разметка фундамента дома или направления стен.

Прокладка прямых участков шоссе и трасс.

Разбивка ровных грядок и посадка лесополос.

Установка столбов линий электропередач (ЛЭП).

Слайд 10. Главное условие точности

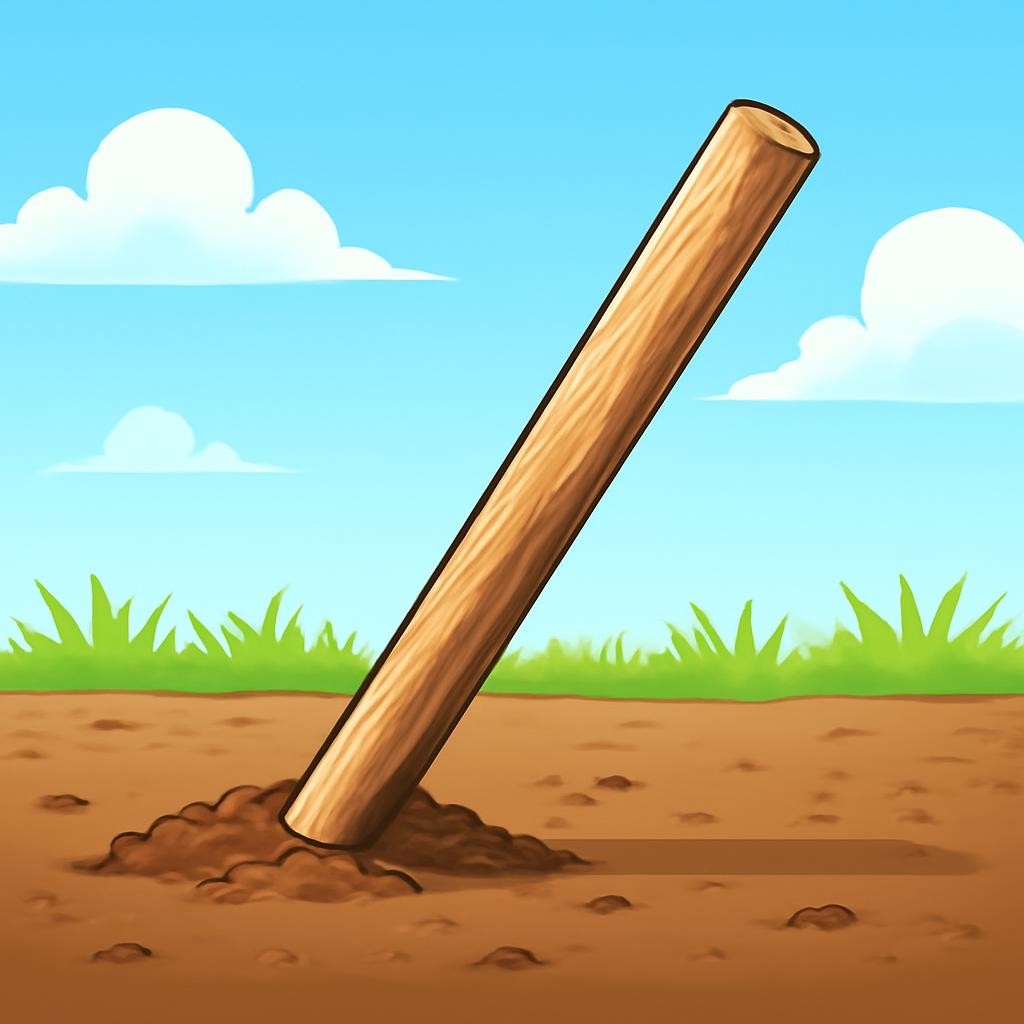

ОШИБКА: Если веха наклонена, прямая линия превратится в кривую.

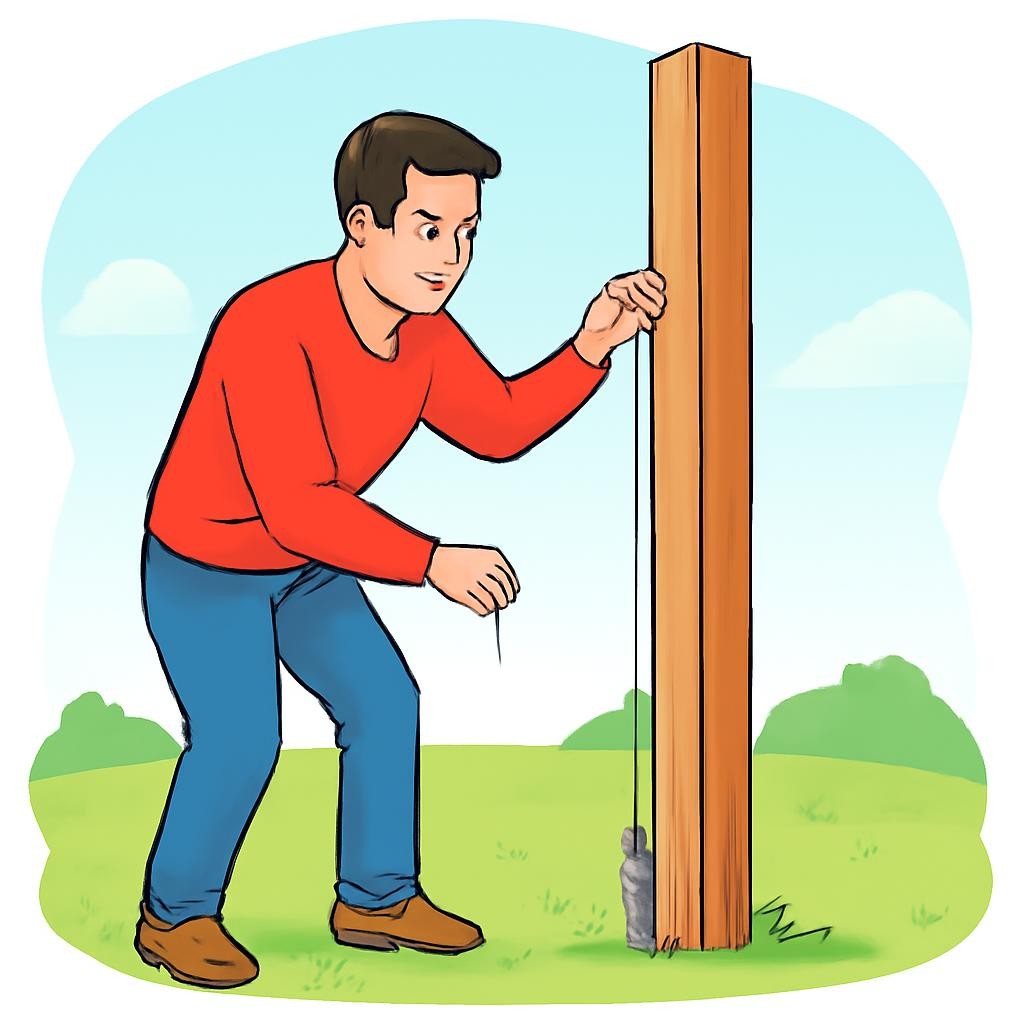

ПРАВИЛО: Все вехи должны стоять строго вертикально.

Слайд 11. Инструменты прошлого и настоящего

Несмотря на появление лазеров, простое провешивание вехами до сих пор используется для быстрой разметки на небольших участках.

Слайд 12. История метода

Древний Египет

Древний Рим

XVIII век

XXI век

«Гарпедонапты» (натягиватели веревок) размечали поля после разливов Нила.

Использование «громы» — прибора для провешивания перпендикулярных линий.

Появление первых точных геодезических приборов — теодолитов.

Спутниковая навигация (GPS) и лазерное сканирование местности.

Слайд 13. Подведем итоги

Провешивание — это способ построения прямой на местности.

Для работы нужны минимум 3 вехи и два человека.

Метод основан на аксиоме: через две точки проходит только одна прямая.

Точность зависит от вертикальности вех и остроты зрения инженера.
