Стереометрия: выход в 3D

Слайд 1. Стереометрия: Выход в 3D

Основные понятия и правила изображения фигур в пространстве

Слайд 2. Уровень 1: Из плоскости в пространство

В 9 классе мы жили на плоскости (планиметрия). В 10 классе мы выходим в пространство (стереометрия).

Представьте, что лист бумаги — это мир 2D, а комната, в которой вы сидите — это мир 3D. Стереометрия изучает свойства фигур, которые не помещаются на одном листе.

Слайд 3. Главные герои Стереометрии

Самый мелкий объект. Не имеет размера, но указывает на точное местоположение в пространстве.

Бесконечная линия. Состоит из бесконечного множества точек. Через любые две точки проходит только одна прямая.

Бесконечная ровная поверхность. Мы представляем её как бесконечный лист бумаги или поверхность стола.

Слайд 4. Что такое Пространство?

Это «игровая площадка», где:

• Живут все точки, прямые и плоскости.

• Через любую точку можно провести бесконечно много прямых.

• Любая плоскость разбивает пространство на два полупространства.

• Расстояния измеряются во всех направлениях.

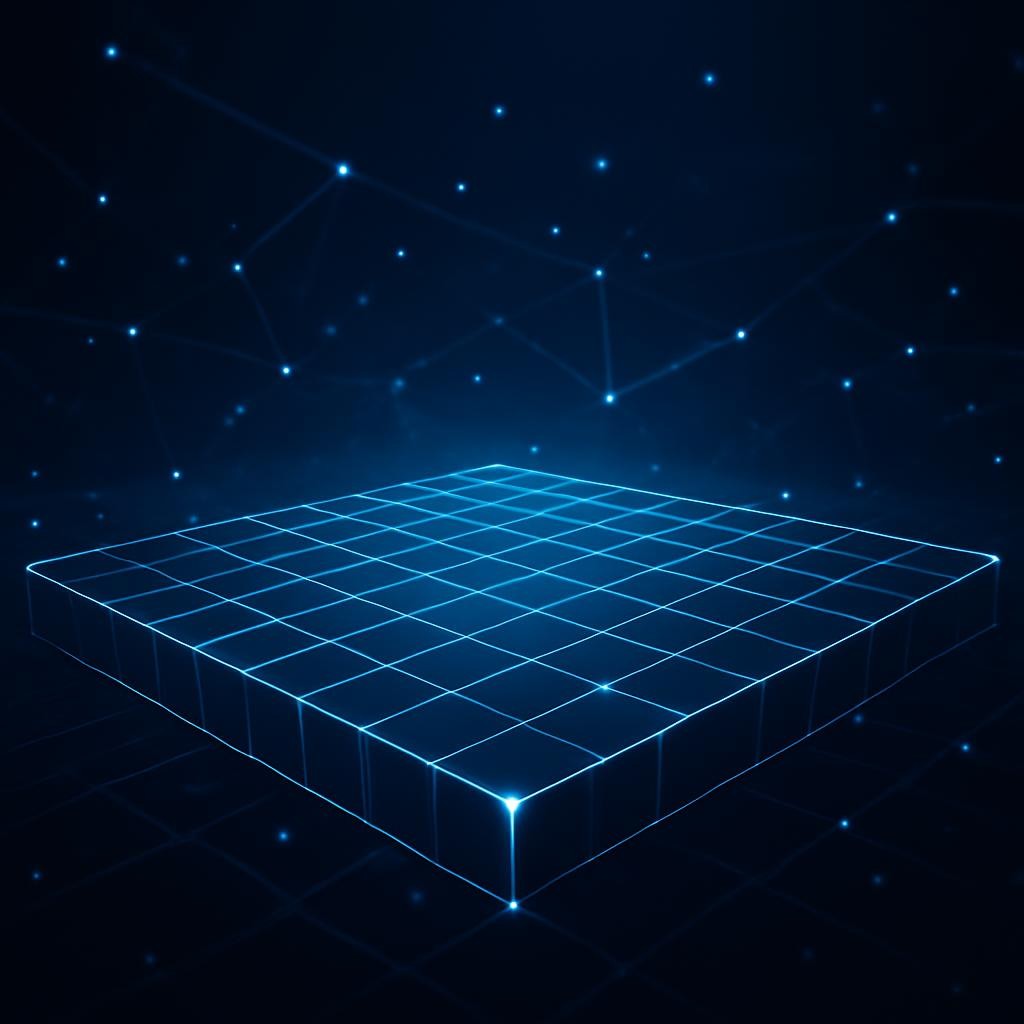

Слайд 5. Как мы рисуем плоскость?

Мы рисуем плоскость в виде параллелограмма или произвольной области с «рваными» краями. Обозначаем греческими буквами: $\alpha ,\beta ,\gamma$.

Плоскость бесконечна во все стороны. Параллелограмм — это лишь её небольшая видимая часть для удобства чертежа.

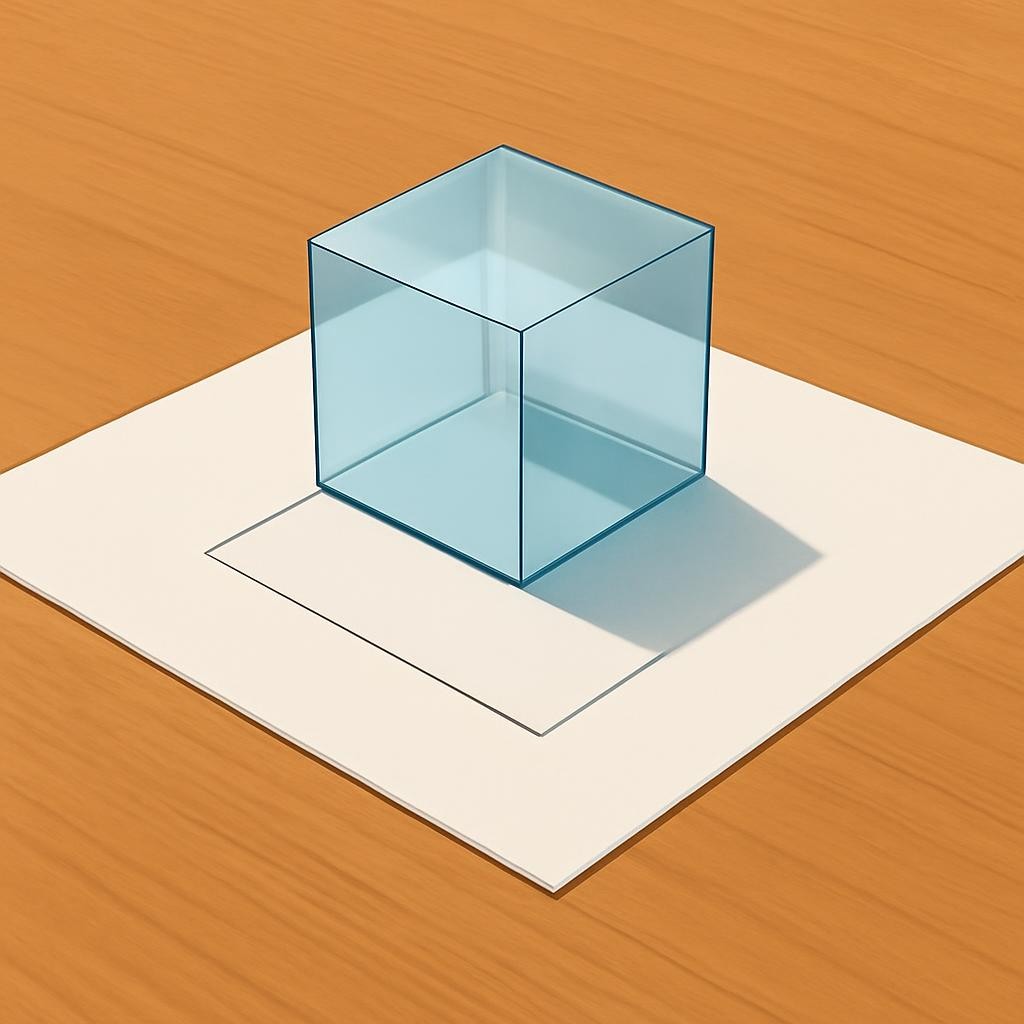

Слайд 6. Правила «перевода» 3D на 2D лист

Слайд 7. Правило 1: Параллельность

Если в реальности прямые параллельны ($a\parallel b$), то на рисунке они ОБЯЗАТЕЛЬНО должны остаться параллельными.

Это закон, который нельзя нарушать при построении чертежа, иначе исказится вся логика фигуры.

Слайд 8. Правило 2: Сохранение середины

Если точка $M$ является серединой отрезка $AB$ в пространстве, то на чертеже она также должна делить изображение этого отрезка пополам.

Внимание! Длины отрезков и углы между ними при рисовании могут изменяться, но отношение длин на одной прямой сохраняется.

Слайд 9. Что сохраняется при проекции?

Важно помнить: мы жертвуем углами и длинами ради наглядности объема, но храним верность параллельности.

Слайд 10. Как сделать чертеж понятным?

Видимые линии рисуем сплошными, невидимые (скрытые грани) — штриховыми.

Точки — заглавные латинские ($A$), плоскости — греческие ($\alpha$).

Выбирайте такой поворот фигуры, чтобы было видно как можно больше её особенностей.

Используйте карандаш и линейку. В стереометрии кривой рисунок ведет к неверному решению.

Слайд 11. Геометрия — это искусство правильно рассуждать на неправильных чертежах.

— Анри Пуанкаре, математик

Слайд 12. Вопросы для обсуждения (Блиц)

1. Может ли изображение квадрата быть параллелограммом? (Да/Нет)

2. Сохранится ли на рисунке перпендикулярность прямых?

3. Можно ли на плоскости нарисовать три попарно перпендикулярные прямые?

4. Почему невидимые линии так важны для нашего мозга?

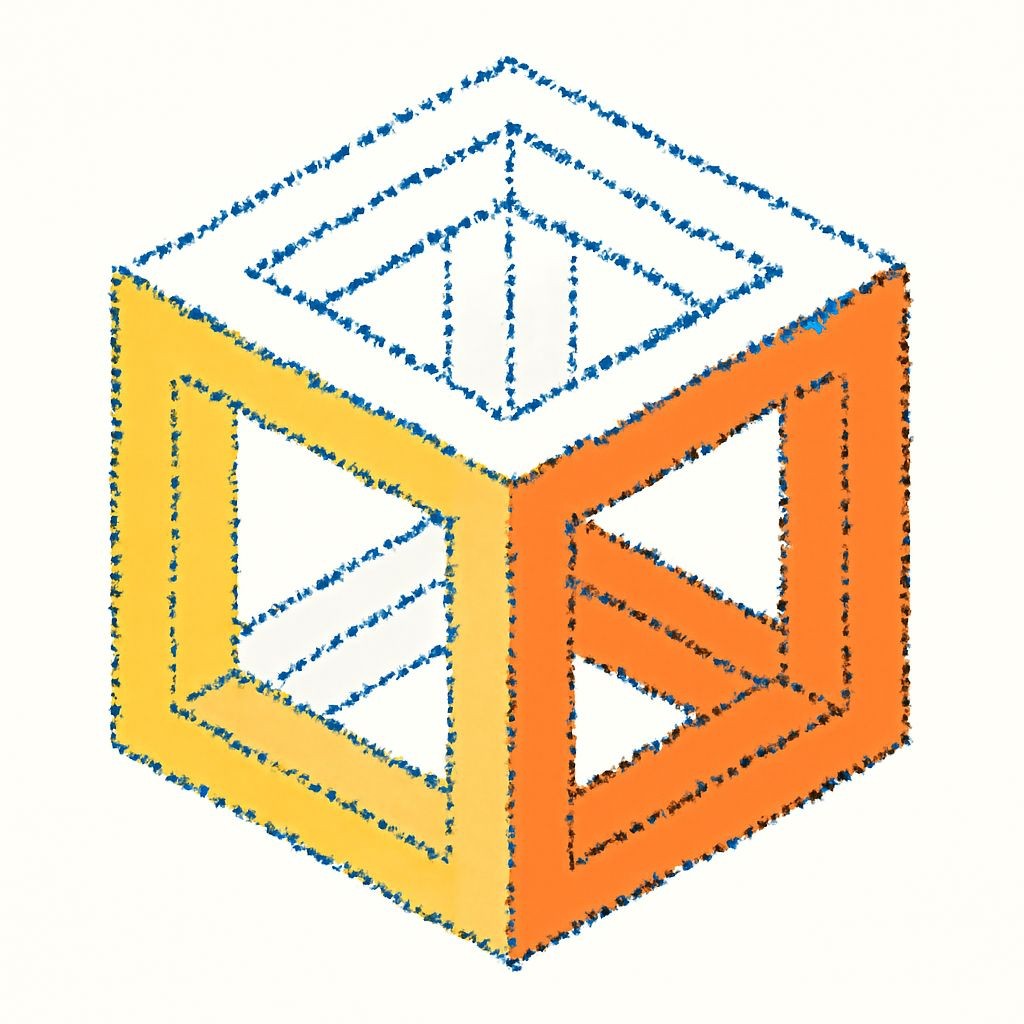

Слайд 13. Задание: Найди ошибку в чертеже куба

Слайд 14. Итоги урока

Стереометрия изучает фигуры в пространстве.

Основные объекты: точка, прямая, плоскость.

При рисовании: параллельность сохраняем, середину отрезка сохраняем.

Невидимые линии всегда рисуем пунктиром.

Углы и длины на чертеже могут «врать», доверяем только логике и аксиомам.

Слайд 15. Добро пожаловать в мир 3D! Увидимся на следующем уровне.
