Правила изображения фигур в пространстве

Слайд 1. Правила изображения фигур в пространстве

Параллельное проектирование: плоскости, прямые и точки

Слайд 2. Как мы переносим 3D на 2D?

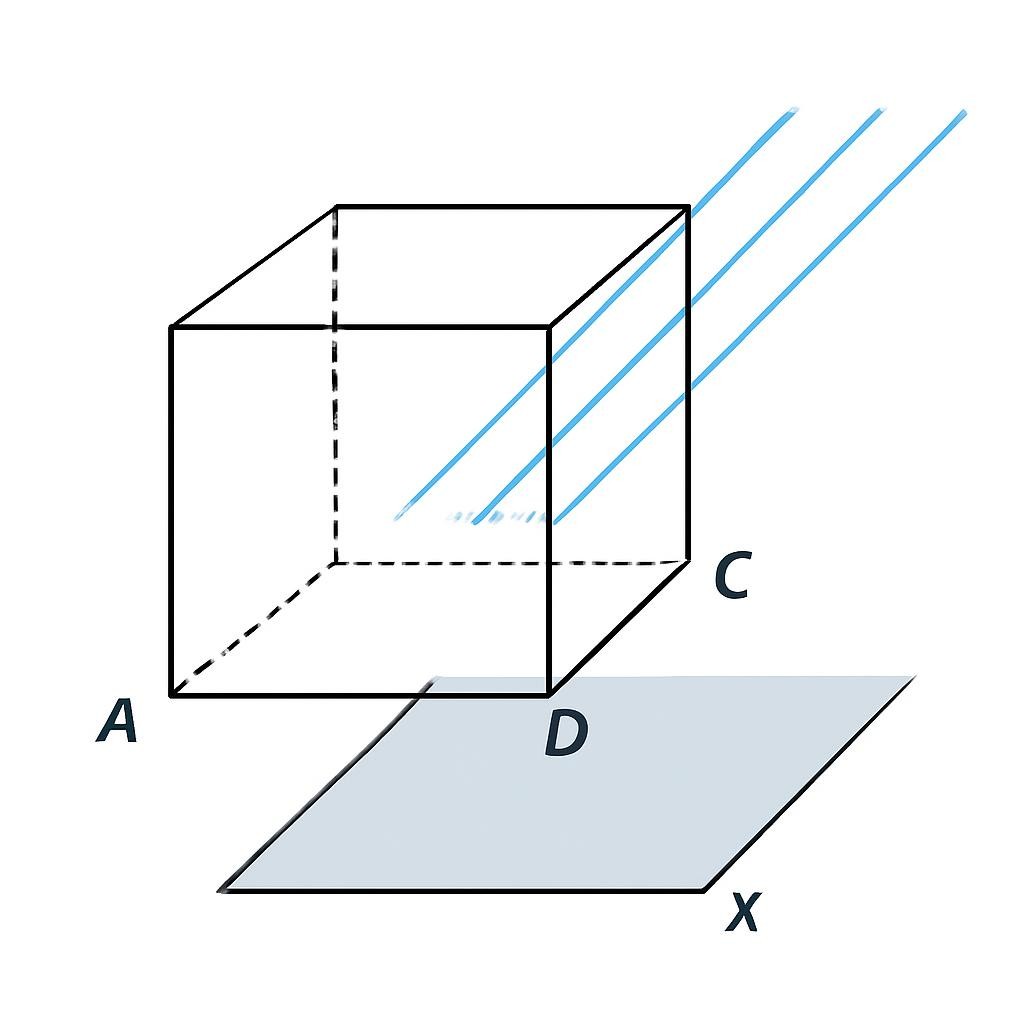

Для изображения пространственных фигур на плоскости (в тетради или на доске) используется параллельное проектирование. Представьте, что солнечные лучи падают на фигуру под одним углом и отбрасывают тень на землю. Эта «тень» и есть наш чертеж.

Слайд 3. Основное свойство проектирования

При проектировании точка переходит в точку, а прямая — в прямую. Если точка $M$ лежит на прямой $a$, то на чертеже проекция точки $M^{\prime }$ обязательно будет лежать на проекции прямой $a^{\prime }$. Это фундамент, на котором строятся все остальные правила изображения.

Слайд 4. Правило 1: Параллельные прямые

Если в пространстве прямые параллельны ($a\parallel b$), то на чертеже их проекции тоже должны быть параллельны ($a^{\prime }\parallel b^{\prime }$).

Это одно из самых важных правил: параллельность никогда не превращается в пересечение на верном чертеже.

Слайд 5. Как изображать плоскости?

Плоскость обычно изображают в виде параллелограмма. Это создает визуальный эффект «наклона» поверхности в пространстве.

Иногда плоскость рисуют в виде произвольной области с «рваными» краями, чтобы подчеркнуть её бесконечность.

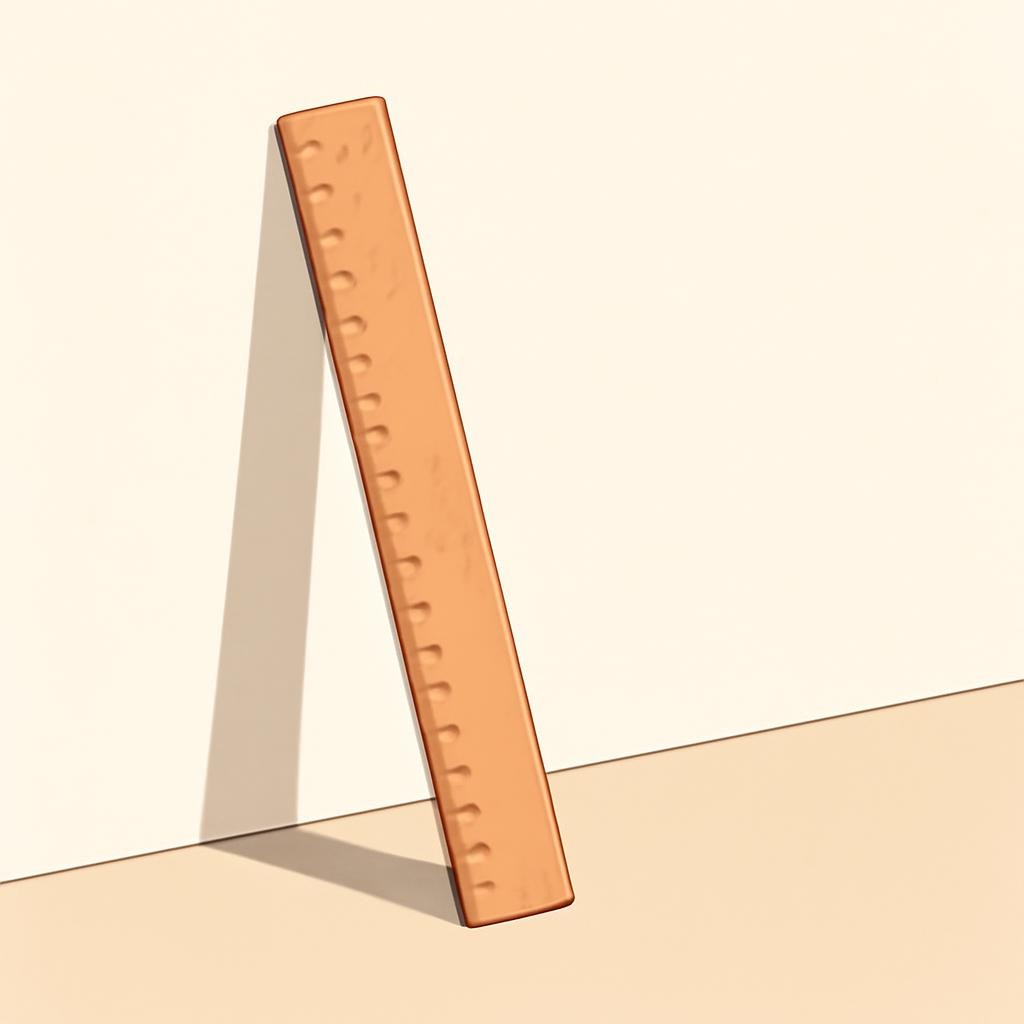

Слайд 6. Правило 2: Отношение отрезков

Длина отрезков на чертеже может меняться (искажаться). Однако отношение длин отрезков, лежащих на одной прямой (или на параллельных прямых), сохраняется. Если отрезок $AB$ в 2 раза длиннее $BC$ в жизни, то и на чертеже это соотношение должно быть таким же.

Слайд 7. Правило 3: Середина отрезка

Слайд 8. Что сохраняется, а что нет?

Слайд 9. Алгоритм построения чертежа

Нарисуйте «базис» — те элементы, которые определяют положение фигуры (например, основание).

Проведите параллельные линии для боковых ребер, соблюдая их соразмерность.

Соедините вершины и проверьте, не нарушена ли параллельность там, где она должна быть.

Слайд 10. Краткий справочник свойств

Прямая проецируется в прямую (или точку, если луч идет вдоль прямой).

Сохраняется всегда. $a\parallel b\Rightarrow a^{\prime }\parallel b^{\prime }$.

Отношение длин отрезков на одной прямой неизменно.

Величины углов искажаются. Перпендикулярность не сохраняется.

Слайд 11. Геометрия — это искусство хорошо рассуждать на плохо сделанных чертежах.

— Адриен Мари Лежандр

Слайд 12. Визуальный тест: Найди ошибку

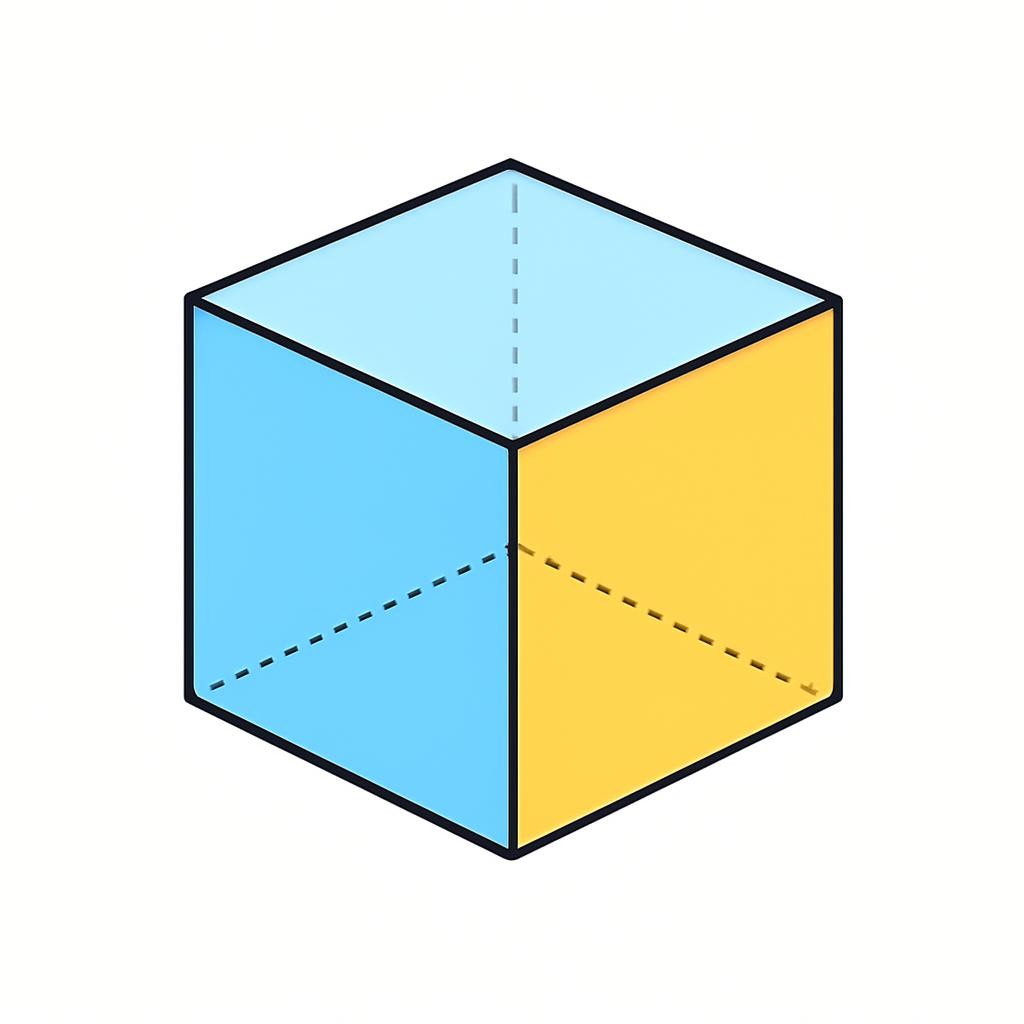

Верно: параллельность сохранена

Неверно: это перспектива, а не параллельная проекция

Слайд 13. Советы для практики

Используйте пунктир для невидимых линий — это создает объем.

Не пытайтесь рисовать углы по $90^{\circ }$, если они уходят «вглубь» чертежа.

Всегда начинайте с изображения параллельных ребер.

Проверяйте середины сторон — они должны выглядеть как середины на бумаге.

Слайд 14. Главные выводы

Параллельное проектирование — основной метод изображения фигур в стереометрии.

Главное правило: параллельность прямых в пространстве переходит в параллельность на чертеже.

Отношения длин отрезков на параллельных прямых сохраняются, включая середину отрезка.

Углы и абсолютные длины при проектировании обычно искажаются.

Слайд 15. Спасибо за внимание! Успехов в черчении!
