Многогранники и мир пространственных фигур

Слайд 1. Многогранники и мир пространственных фигур

От классической геометрии до оптических иллюзий

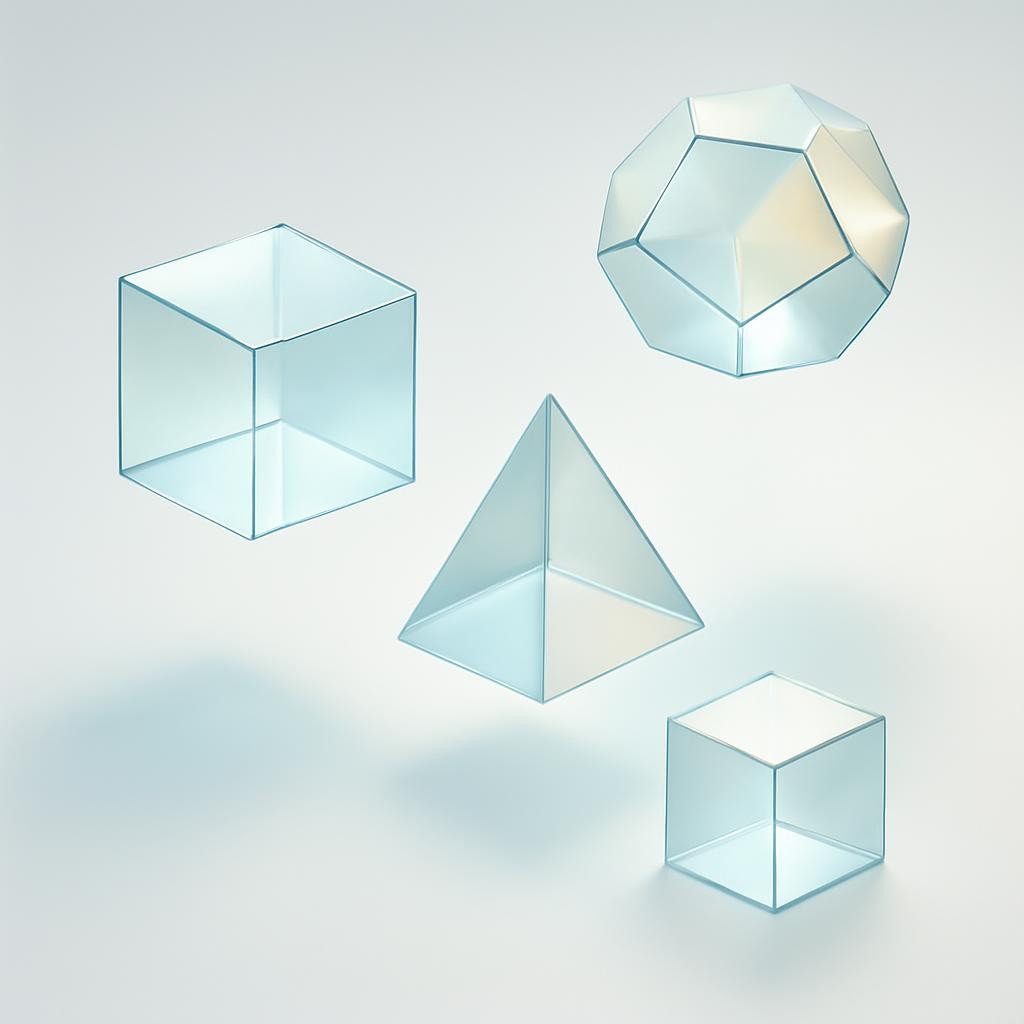

Слайд 2. Что такое многогранник?

Многогранник — это тело, поверхность которого состоит из конечного числа плоских многоугольников.

Грани — это сами многоугольники.

Ребра — стороны этих многоугольников.

Вершины — концы ребер.

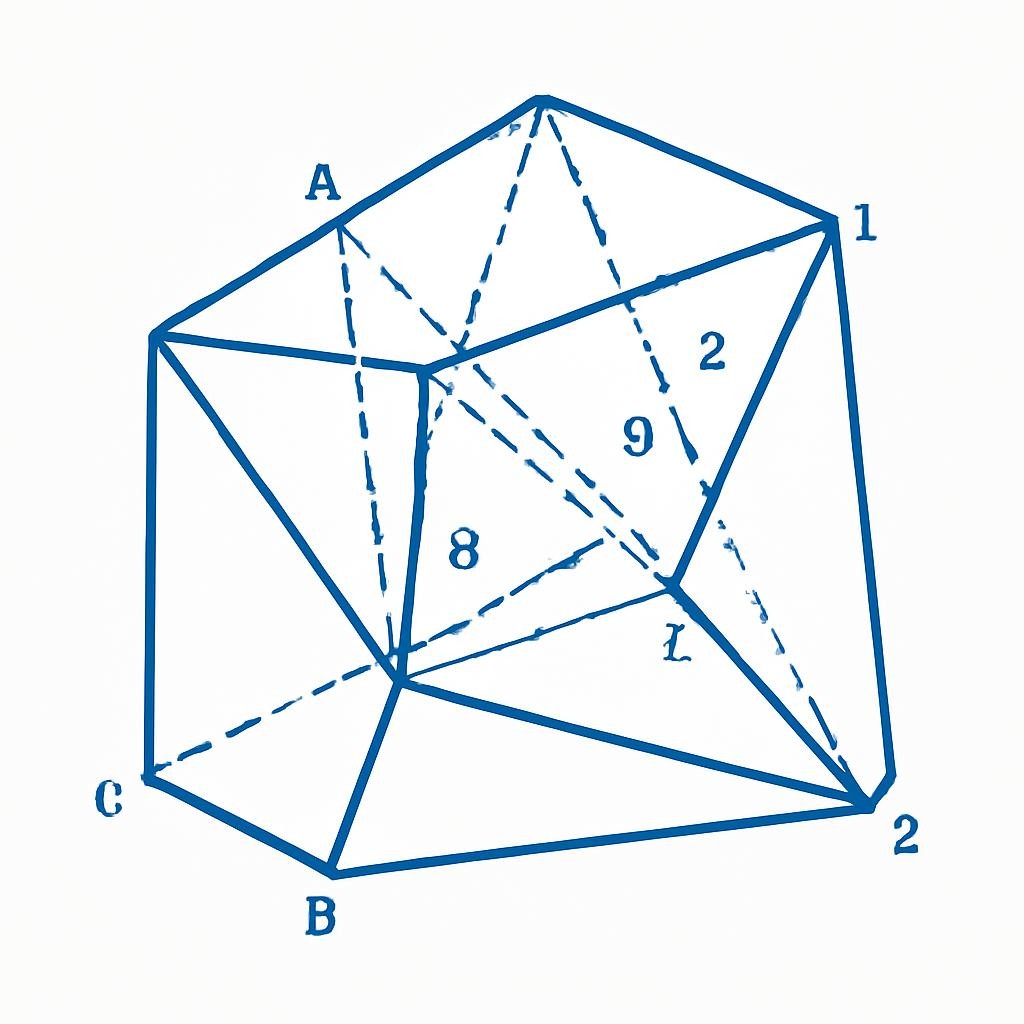

Слайд 3. Анатомия фигуры

На чертеже мы выделяем три ключевых элемента:

1. Вершины (точки соединения).

2. Ребра (отрезки).

3. Грани (плоские поверхности).

На схеме показано, как эти элементы связаны в обычном кубе.

Слайд 4. Выпуклые и невыпуклые фигуры

Многогранник лежит по одну сторону от плоскости каждой его грани. Пример: куб, пирамида.

Существуют плоскости граней, которые «разрезают» фигуру. Пример: звездчатые формы.

Слайд 5. Теорема Эйлера

— Для любого выпуклого многогранника сумма числа вершин и числа граней минус число ребер всегда равна двум: $V-E+F=2$.

Слайд 6. Проверка формулы Эйлера

Обратите внимание: для всех классических тел сумма $V+F$ всегда на 2 больше, чем $E$. Это фундаментальный закон топологии.

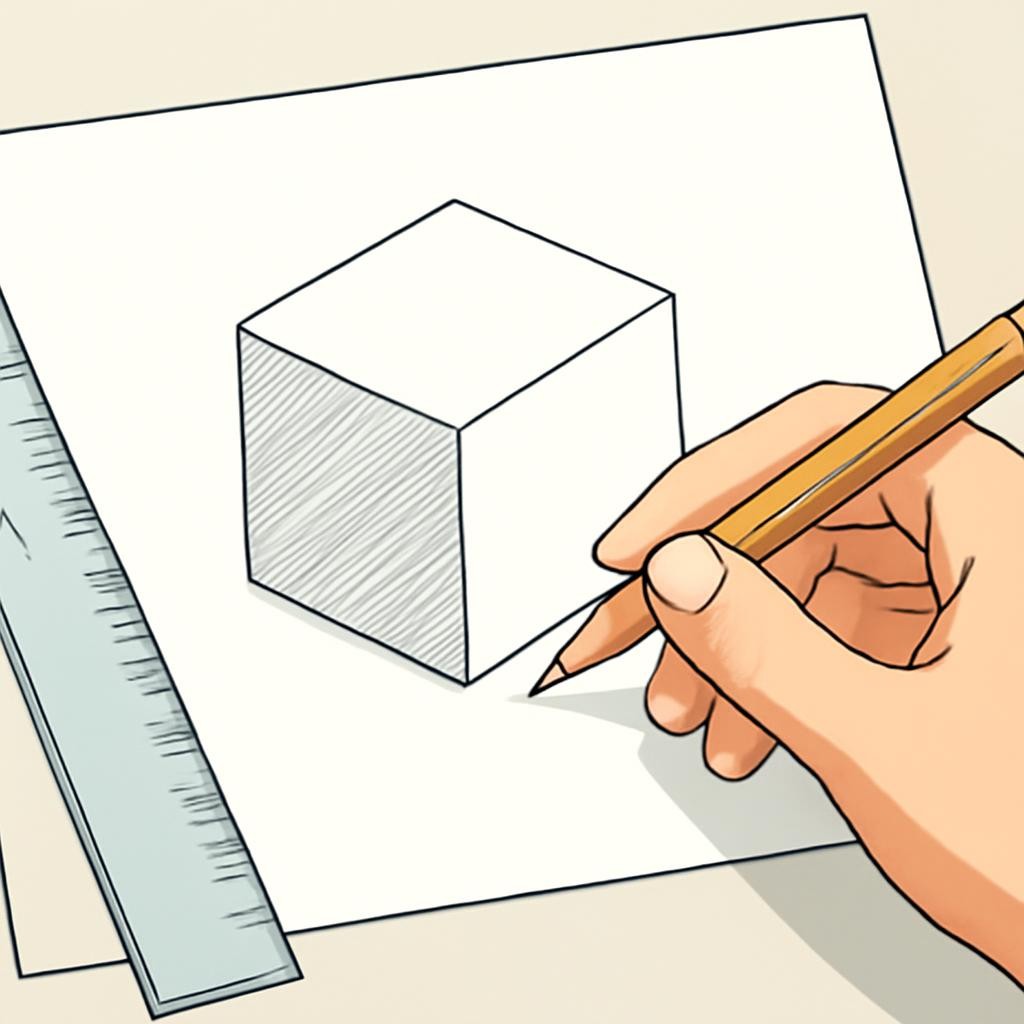

Слайд 7. Как мы рисуем 3D на бумаге?

1. Параллельность: если ребра в жизни параллельны, на чертеже они тоже параллельны.

2. Невидимые линии: те края, которые мы не видим «сквозь» фигуру, рисуются штриховкой.

3. Искажение: углы и длины могут меняться для передачи объема.

Слайд 8. Алгоритм рисования призмы

Рисуем верхнее основание (например, параллелограмм или треугольник).

Проводим равные вертикальные отрезки (ребра) вниз из каждой вершины.

Соединяем нижние точки и пунктиром отмечаем невидимые линии.

Слайд 9. Построение пирамиды

Слайд 10. Важность пунктирных линий

Пунктир — это не просто украшение. Он позволяет нашему мозгу понять, какая грань находится ближе к нам, а какая — сзади.

Без пунктира фигура превращается в плоский набор линий, который можно интерпретировать двояко.

Слайд 11. Мир невозможных фигур

Слайд 12. Что такое «несуществующие» объекты?

Это фигуры, которые можно нарисовать на плоскости, соблюдая правила проекции, но невозможно создать в трехмерном пространстве.

Наш мозг пытается собрать детали в целое тело, но логика соединений нарушается, создавая визуальный парадокс.

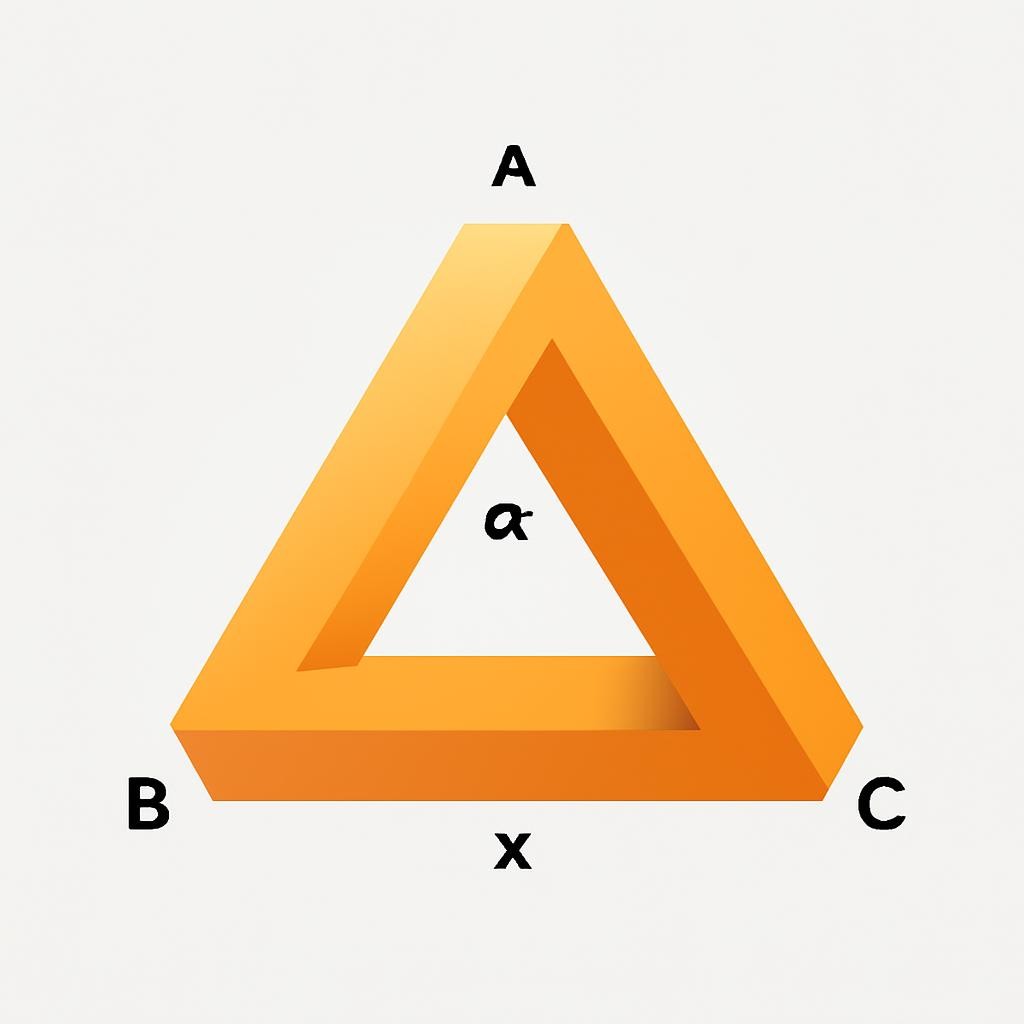

Слайд 13. Треугольник Пенроуза

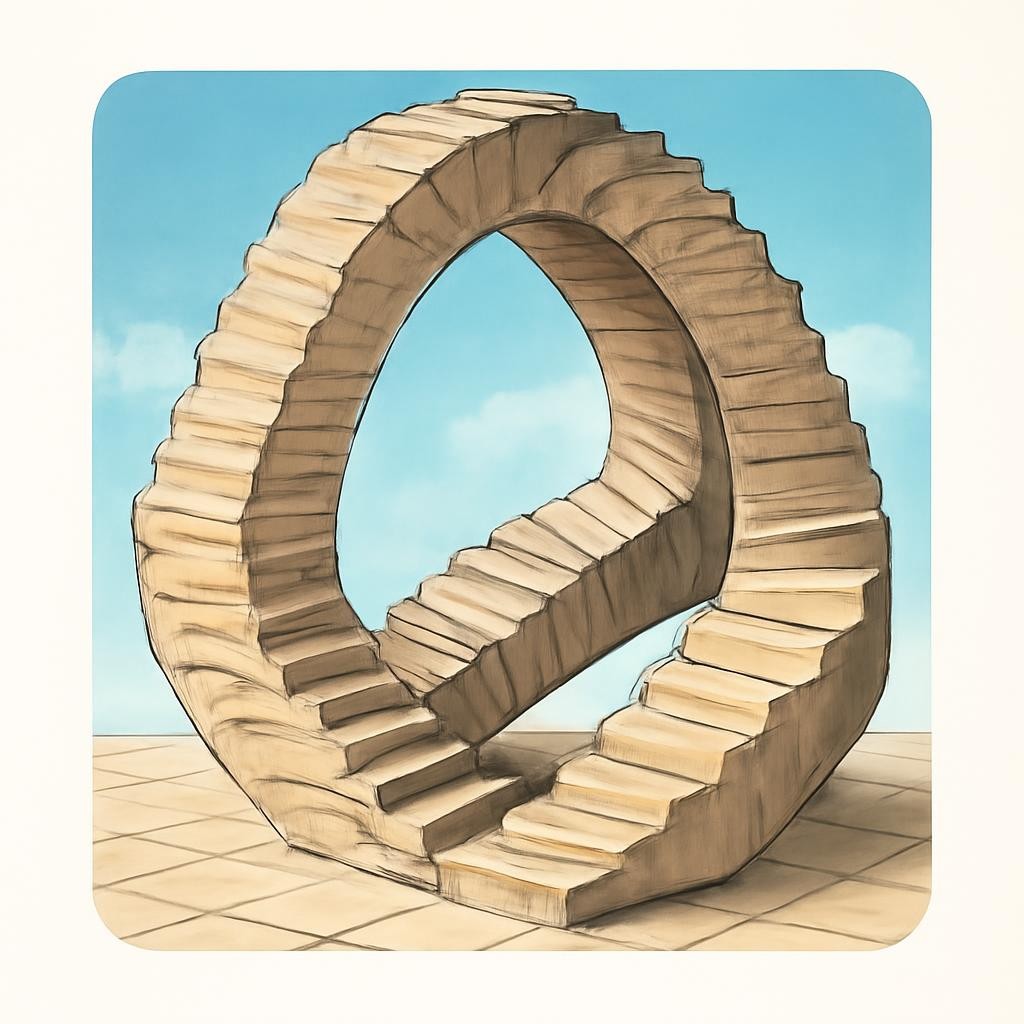

Слайд 14. Лестница Эшера

Мауриц Эшер — художник, который мастерски использовал геометрию для создания парадоксов.

Его бесконечные лестницы кажутся логичными в каждом отдельном узле, но в целом они ведут «в никуда», постоянно поднимаясь или опускаясь по кругу.

Слайд 15. Почему мы верим глазам?

Каждый отдельный угол фигуры нарисован правильно.

Мы привыкли, что линии сходятся в пространстве.

Мозг автоматически «достраивает» объем там, где его нет.

Парадокс возникает только при попытке осознать всю фигуру целиком.

Слайд 16. Практическое задание: Найди ошибку

Взгляните на чертеж куба без пунктирных линий:

Попробуйте представить, что грань $ABCD$ — передняя.

Теперь попробуйте представить, что она — задняя.

Почему изображение кажется нестабильным?

Как исправить чертеж, чтобы он стал однозначным?

Слайд 17. Вопросы для обсуждения

Можно ли сфотографировать невозможную фигуру в реальности?

Как геометрия помогает архитекторам избегать ошибок восприятия?

Существуют ли невыпуклые многогранники в природе (например, в химии)?

Почему формула Эйлера не работает для «дырявых» фигур (например, в форме тора)?

Слайд 18. Распределение граней в Платоновых телах

Диаграмма показывает количество граней у пяти правильных многогранников. Чем больше граней, тем ближе фигура к сфере.

Слайд 19. Подведем итоги

Многогранники состоят из вершин, ребер и граней.

Формула Эйлера $V-E+F=2$ — ключ к проверке выпуклых фигур.

Правильное изображение требует учета видимости линий (пунктир).

Невозможные фигуры — это математическая игра с нашим восприятием.

Геометрия — это не только расчеты, но и искусство видеть пространство.

Слайд 20. Спасибо за внимание! Есть ли вопросы?
