Компьютерное черчение

Слайд 1. Компьютерное черчение

Основы систем автоматизированного проектирования (САПР)

Слайд 2. Что такое компьютерное черчение?

Это процесс создания технических чертежей с помощью специализированного программного обеспечения. В отличие от ручного черчения, здесь используются цифровые инструменты и математические модели объектов. Современные инженеры и архитекторы работают в системах САПР (Системы автоматизированного проектирования).

Слайд 3. Преимущества САПР

Высокая точность построения до долей миллиметра

Быстрое редактирование без необходимости перечеркивания

Возможность многократного использования готовых фрагментов

Автоматизация расчетов и заполнения документации

Удобство хранения и мгновенная передача файлов

Слайд 4. Интерфейс программы

Основная область, где происходит построение и отображение чертежа.

Кнопки для выбора примитивов: отрезков, окружностей, дуг и прямоугольников.

Настройка характеристик объекта: цвета, толщины и типа линий.

Окно для ввода точных координат и текстовых параметров команд.

Слайд 5. Виды объектов

Точки, отрезки, окружности, дуги. Это простейшие геометрические элементы, из которых строится любой сложный чертеж.

Полилинии, сплайны (кривые), блоки и штриховки. Они позволяют описывать сложные контуры и повторяющиеся детали.

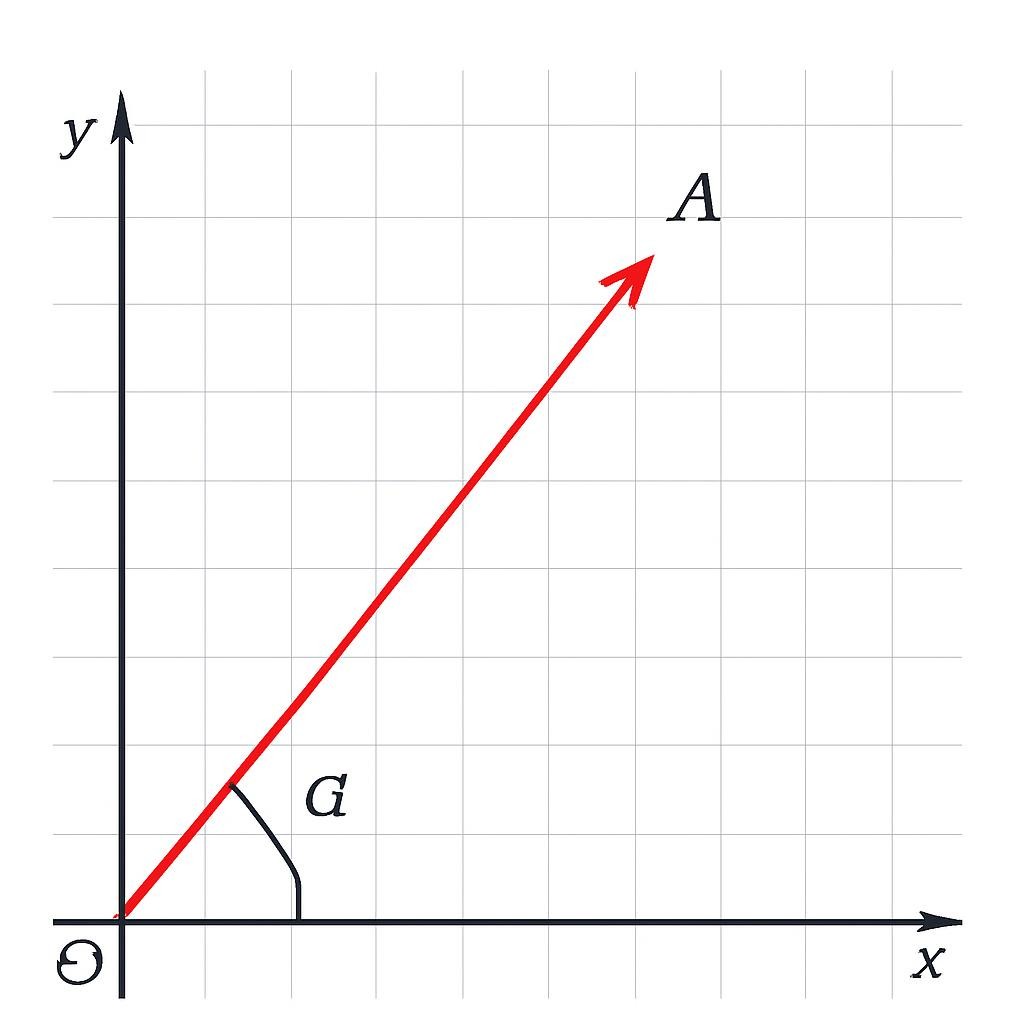

Слайд 6. Системы координат

В компьютерном черчении используется Декартова система координат. Любая точка задается парой $(x,y)$.

Абсолютные координаты отсчитываются от общего начала координат $(0,0)$.

Относительные координаты задаются относительно последней созданной точки.

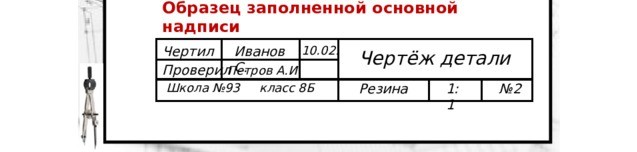

Слайд 7. Оформление листа формата А4

Размеры листа $210\times 297$ мм, границы рамки: слева — 20 мм (для подшивки), сверху, снизу и справа — по 5 мм.

Основная надпись (штамп) располагается в правом нижнем углу чертежа, вплотную к рамке.

ГОСТ 2.301-68 устанавливает форматы листов, а ГОСТ 2.104-2006 определяет форму и содержание штампа.

В текстовых полях указывают название детали, материал, масштаб, фамилии разработчика и проверяющего, литеру и номер листа.

Все надписи выполняются стандартным чертежным шрифтом по ГОСТ 2.304-81.

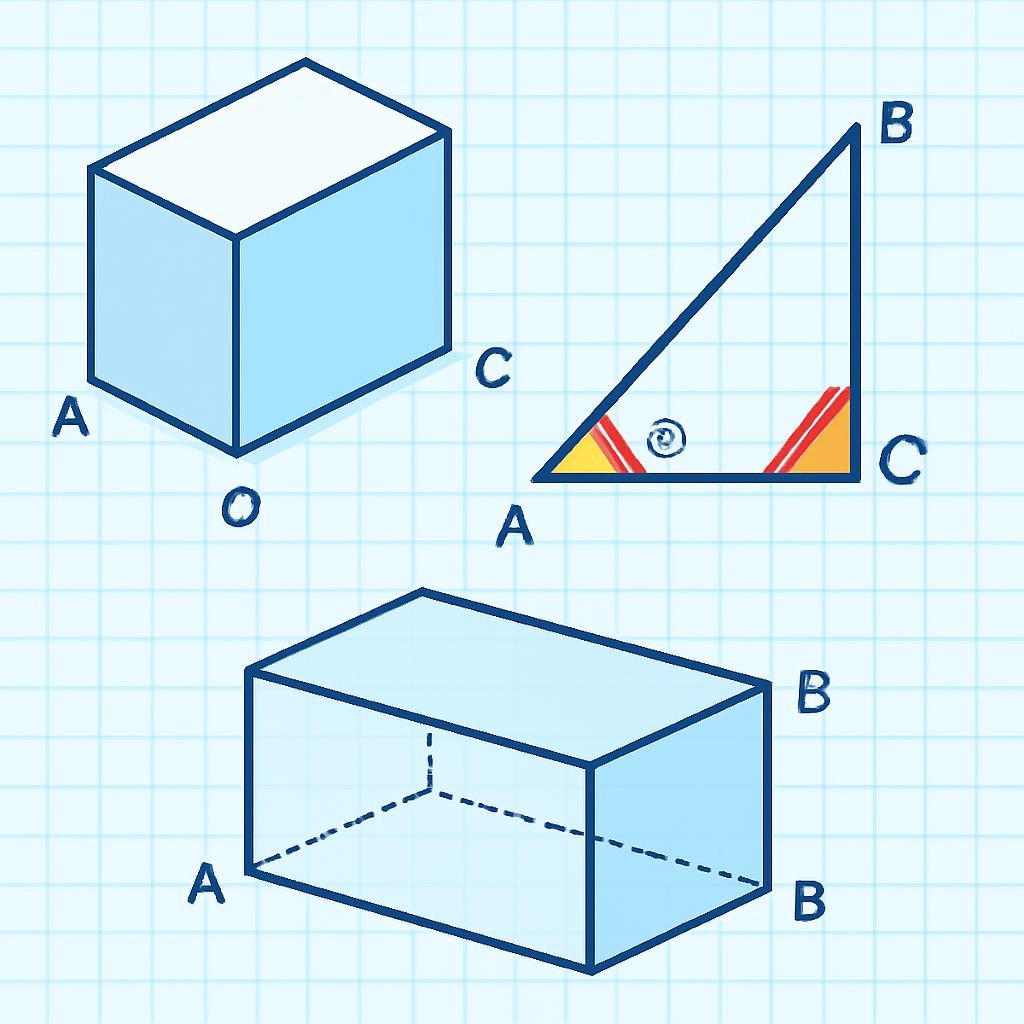

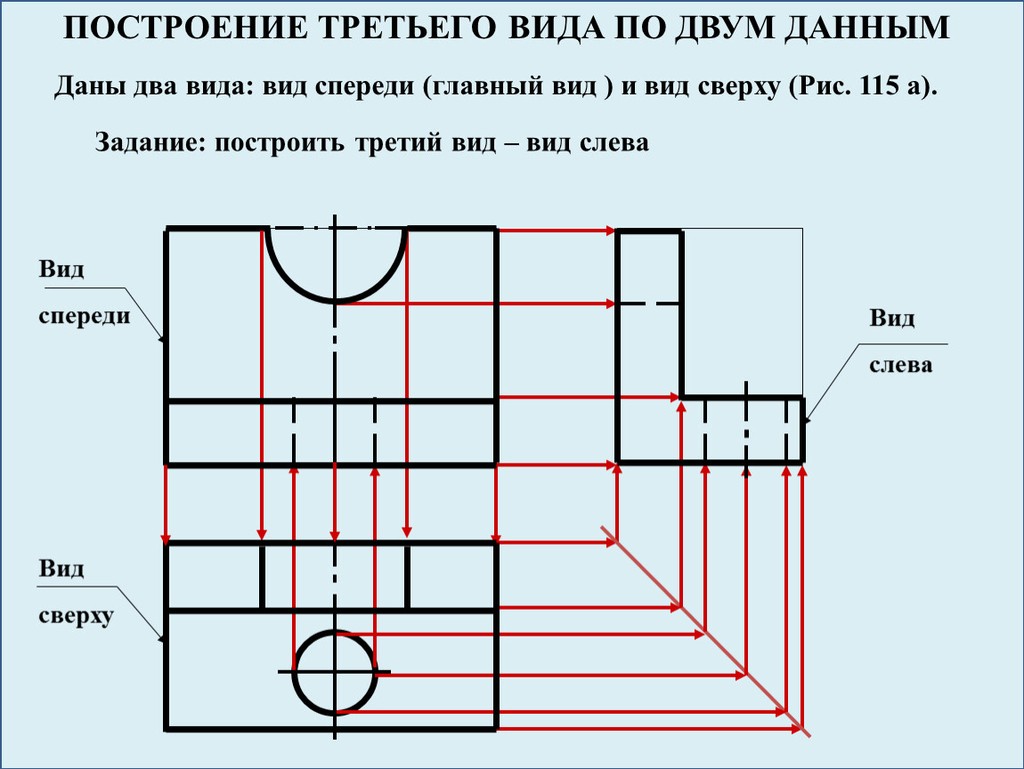

Слайд 8

Слайд 9. Сферы применения

Проектирование деталей двигателей, станков и сложных механизмов.

Создание планов этажей, разрезов зданий и трехмерных моделей домов.

Разработка мебели, предметов интерьера и промышленной упаковки.

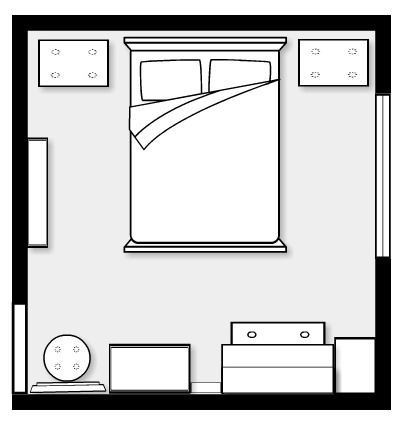

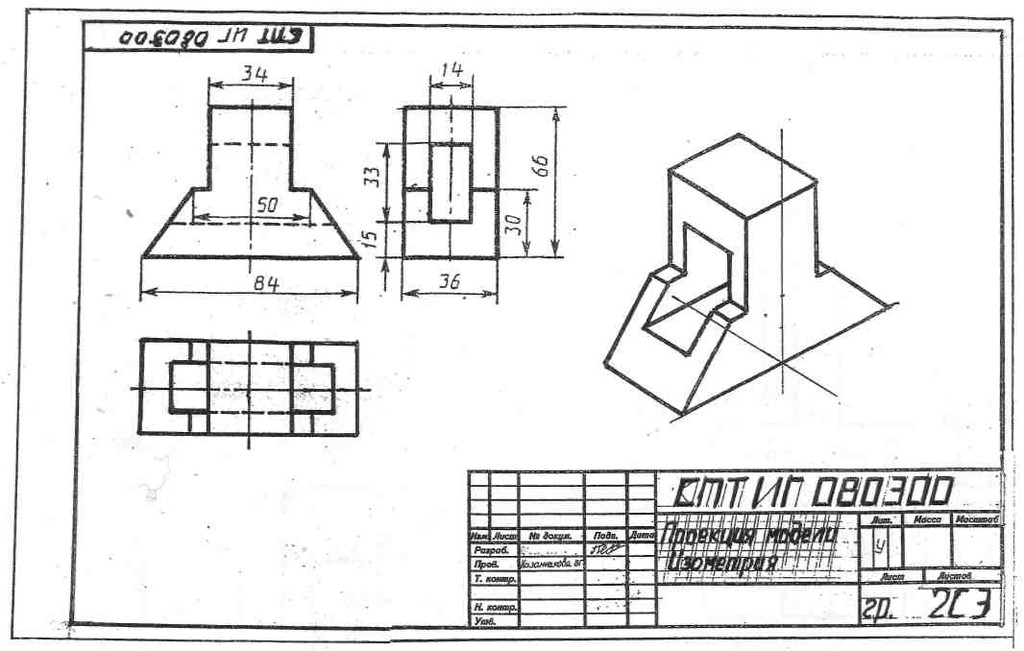

Слайд 10

Слайд 11. Заключение

Компьютерное черчение — это стандарт современного проектирования

САПР обеспечивает недостижимую для ручного труда точность

Основа работы — знание геометрии и систем координат

Слои и блоки помогают эффективно управлять сложными проектами

Навыки работы в САПР необходимы специалистам технических отраслей
