Геометрические фигуры на плоскости

Слайд 1. Отрезок и его длина. Ломаная. Многоугольник

Урок математики в 5 классе. Погружаемся в мир геометрии: изучаем свойства, построение и измерение основных фигур.

Слайд 2. Вступление: Геометрия в ночном небе

С древних времён люди всматривались в ночное небо и видели там не просто россыпь звёзд, а знакомые образы. Мысленно соединяя яркие точки — звёзды — прямыми линиями, мы создаем созвездия.

Так рождается геометрия:

• Звёзды становятся точками.

• Пути между ними — отрезками.

• Само созвездие превращается в ломаную или многоугольник.

Но как точно описать форму Большой Медведицы? Чтобы передать форму фигуры, нам необходимо научиться измерять расстояния между точками и понимать свойства этих линий.

Слайд 3. От прямой к отрезку

• Вспомним основы: Прямая бесконечна в обе стороны, а луч имеет начало, но не имеет конца.

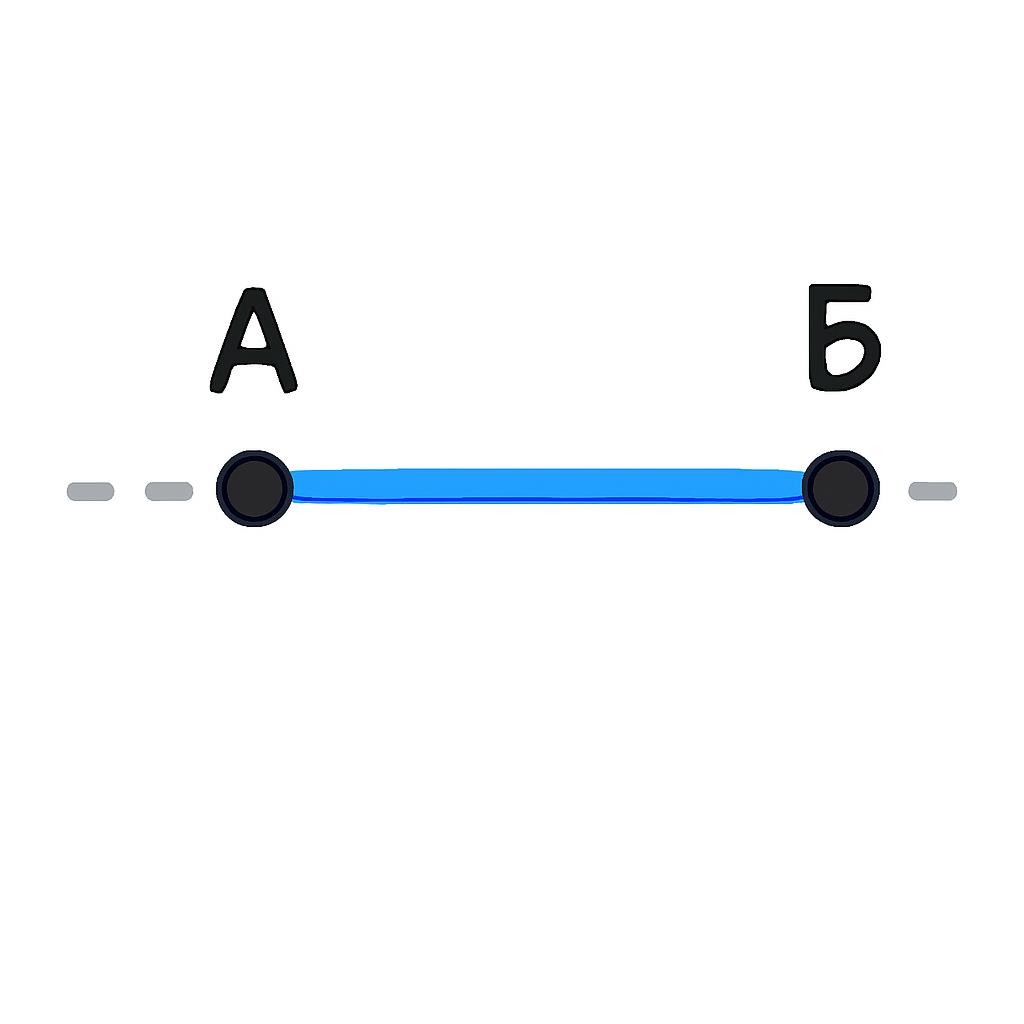

• Определение: Отрезок — это часть прямой, ограниченная двумя точками.

• Концы отрезка: Точки, которыми ограничен отрезок, называются его концами.

• Обозначение: Отрезок записывается двумя заглавными латинскими буквами, обозначающими его концы: $AB$ или $BA$.

Слайд 4. Измерение длины отрезка

1. Приложите линейку к измеряемому объекту.

2. Совместите один конец отрезка с нулевой отметкой ($0$) на шкале линейки.

3. Определите деление, с которым совпадает второй конец отрезка — это и будет искомая длина.

4. Будьте внимательны: не начинайте отсчёт от края линейки, если там нет деления $0$.

Главный инструмент — масштабная линейка.

Основные единицы измерения:

— Миллиметры ($1$ мм)

— Сантиметры ($1$ см $=10$ мм)

— Дециметры ($1$ дм $=10$ см $=100$ мм)

— Метры ($1$ м $=10$ дм $=100$ см)

Длина отрезка $AB$ обозначается как $|AB|$ или просто $AB$.

Слайд 5. Ломаная линия: основные понятия

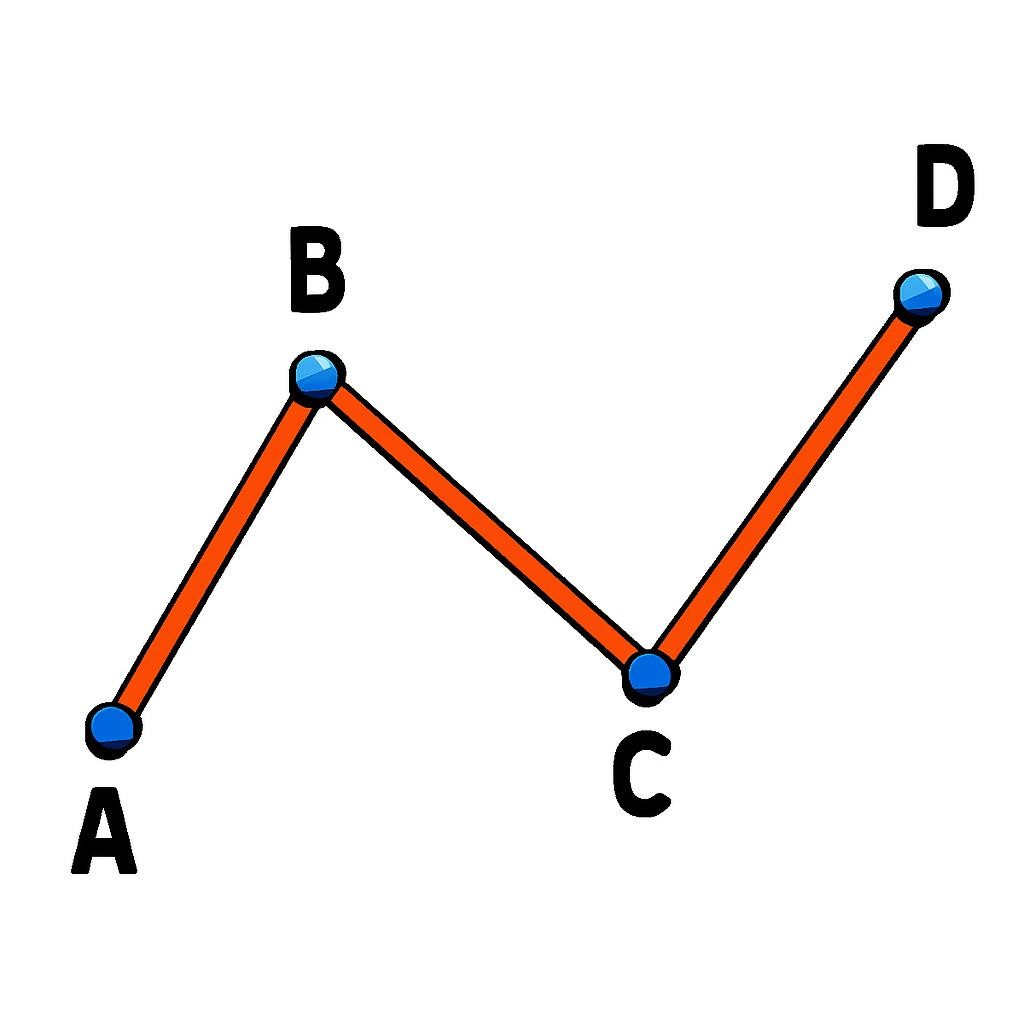

Ломаная — это геометрическая фигура, состоящая из отрезков, последовательно соединенных своими концами.

Звенья ломаной — это сами отрезки, из которых она состоит (например, $AB$, $BC$, $CD$).

Вершины ломаной — это точки соединения звеньев, а также начало и конец всей линии.

Примеры вокруг нас: маршруты городского транспорта на карте, очертания горных хребтов и контуры архитектурных сооружений.

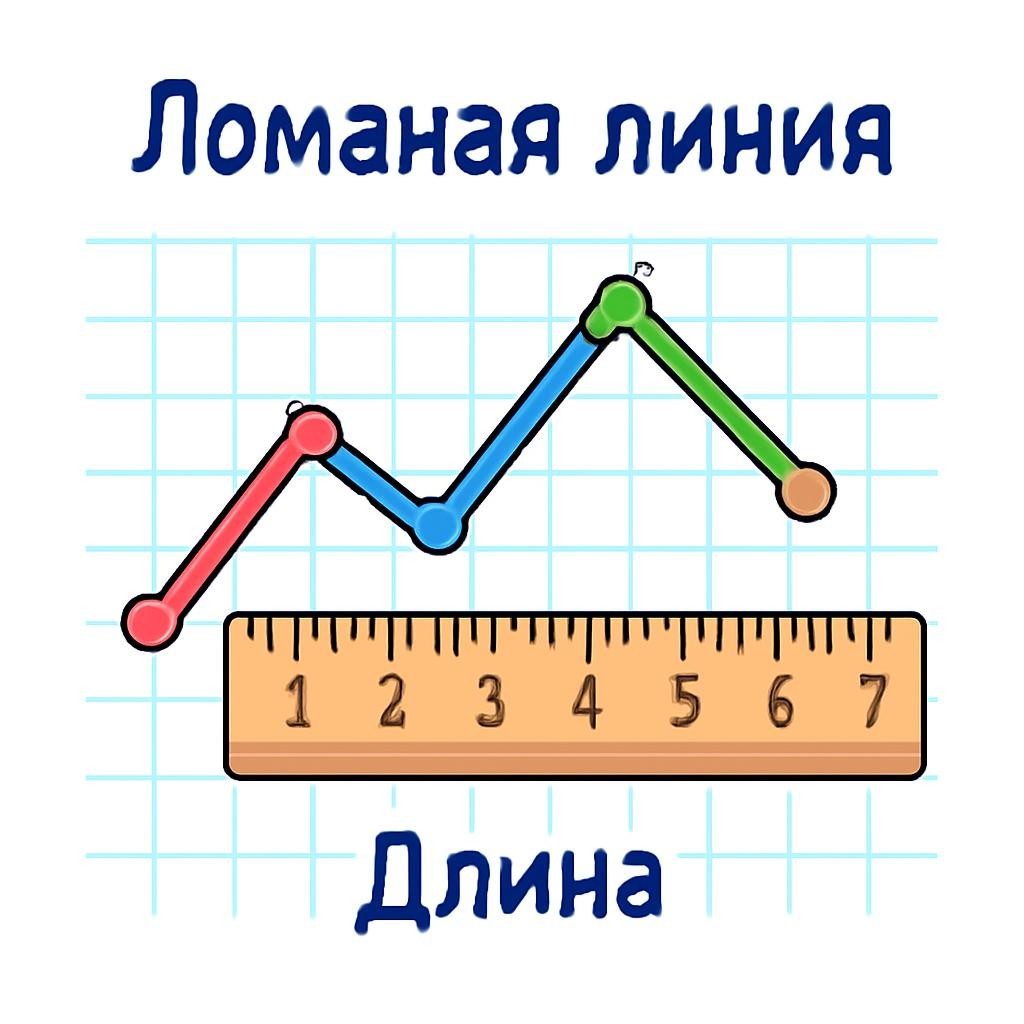

Слайд 6. Длина ломаной

Правило: длина ломаной равна сумме длин всех её звеньев.

Алгоритм: чтобы найти длину, измерьте каждое звено отдельно и сложите полученные результаты.

Пример: если ломаная состоит из трёх отрезков длиной $5\text{ см}$, $3\text{ см}$ и $4\text{ см}$, её общая длина составит $5+3+4=12\text{ см}$.

Точность: будьте внимательны при измерениях — даже ошибка в $1\text{ мм}$ на каждом звене может привести к неверному итоговому результату.

Слайд 7. Многоугольник: основные понятия

Многоугольник — это геометрическая фигура, образованная замкнутой ломаной линией, которая не имеет самопересечений. Область внутри этой линии также относится к многоугольнику.

Вершины — это точки, в которых соединяются звенья ломаной. Стороны — это сами отрезки (звенья). Количество вершин всегда совпадает с количеством сторон и углов.

Название фигуры зависит от числа её углов: треугольник ($3$ угла), четырёхугольник ($4$ угла), пятиугольник ($5$ углов) и так далее до произвольного $n$-угольника.

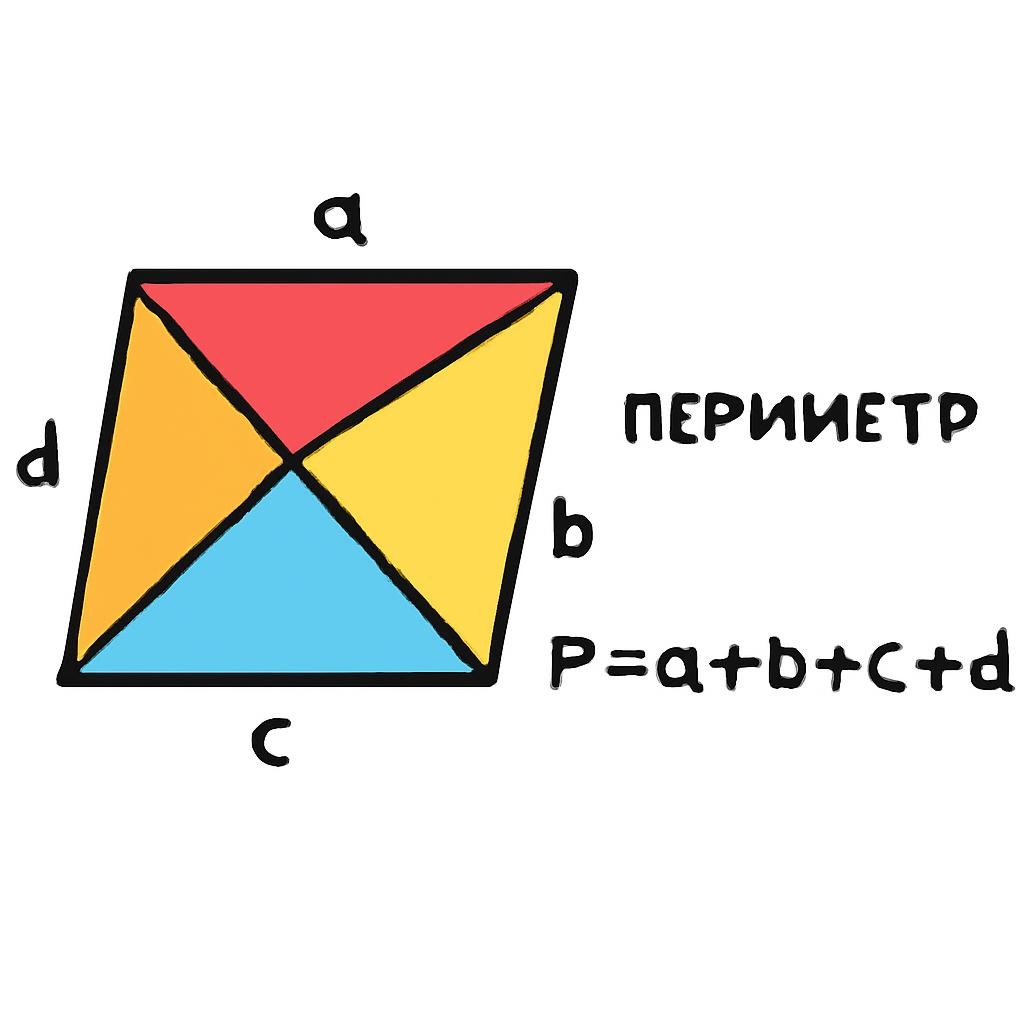

Слайд 8. Периметр многоугольника

Периметр ($P$) — это сумма длин всех сторон многоугольника

Формула вычисления: $P=a+b+c+\dots$, где буквы обозначают длины сторон

Единицы измерения периметра совпадают с единицами измерения длин сторон (мм, см, м)

Пример: Найти $P$ четырёхугольника со сторонами $5$ см, $7$ см, $3$ см и $6$ см

Решение: $P=5+7+3+6=21$ (см)

Слайд 9. Геометрия в архитектуре и технике

Проектирование

Конструирование

Реализация

Любое здание начинается с чертежа. Архитекторы используют отрезки и многоугольники для создания точных планов и схем помещений.

Треугольник — самая жесткая фигура. Инженерные фермы мостов и каркасы крыш строят из треугольников, чтобы они не деформировались.

Инженеры и дизайнеры рассчитывают длины сторон и периметры $P$ многоугольников, чтобы создать прочные и эстетичные современные конструкции.

Слайд 10. Итоги урока и домашнее задание

Отрезок — это кратчайшее расстояние между двумя точками, имеющее начало и конец.

Длина ломаной равна сумме длин всех её звеньев.

Периметр ($P$) — это сумма длин всех сторон многоугольника.

Домашнее задание: стр. 45–47, №124, №126.

Творческий проект: создать аппликацию или рисунок «Геометрический лес» из ломаных и многоугольников.

Спасибо за внимание и активную работу на уроке!
