Чертежи с разрезами и сечениями

5 ЭТАПОВ · 4 БАЛЛА

10. Последовательность построения ступенчатого разреза

Восстановите логический порядок действий при имитации работы в САПР для создания сложного ступенчатого разреза детали с отверстиями, лежащими в разных плоскостях.

1. Анализ внутренней геометрии и выбор положения параллельных секущих плоскостей
2. Нанесение разомкнутой линии сечения со штрихами в местах перегибов и на концах
3. Установка стрелок направления взгляда и буквенное обозначение разреза (например, А-А)
4. Мысленное совмещение всех параллельных плоскостей в одну плоскость проекции
5. Построение контура разреза и нанесение штриховки под углом 45 градусов

5 ШАГОВ · 2 БАЛЛА

11. Последовательность выполнения разреза

Расположите этапы работы конструктора в правильном порядке для получения ассоциативного вида с разрезом в системе автоматизированного проектирования (САПР).

1. Создание точной трехмерной геометрической 3D-модели проектируемого объекта
2. Выбор или построение вспомогательной плоскости разреза в пространстве модели
3. Настройка параметров отображения секущей линии и типа проекции
4. Генерация ассоциативного вида на листе электронного чертежа
5. Автоматическое наложение штриховки на поверхности, попавшие в сечение

3 БАЛЛА

12. Целесообразность ступенчатого разреза

Представьте чертёж детали «Кронштейн», имеющей три цилиндрических отверстия, центры которых не лежат на одной прямой: одно центральное большое отверстие и два малых крепёжных по краям. На чертеже выполнен сложный ступенчатый разрез. Обоснуйте, почему конструктор не применил несколько отдельных простых разрезов, а объединил их в один. Как это решение влияет на компактность чертежа и удобство его чтения при производстве?

Объём: 80–150 слов

2 БАЛЛА · СЛОЖНО

13. Геометрические параметры разреза

Рассчитайте суммарную площадь (в мм^2) зон штриховки на фронтальном разрезе А-А детали, если её внешний контур представляет собой прямоугольник $60\times 40$ мм (где $60$ мм — высота), а внутренняя сквозная полость шириной $30$ мм оставляет стенки толщиной по $5$ мм с каждой стороны.

130 СЛОВ · 3 БАЛЛА

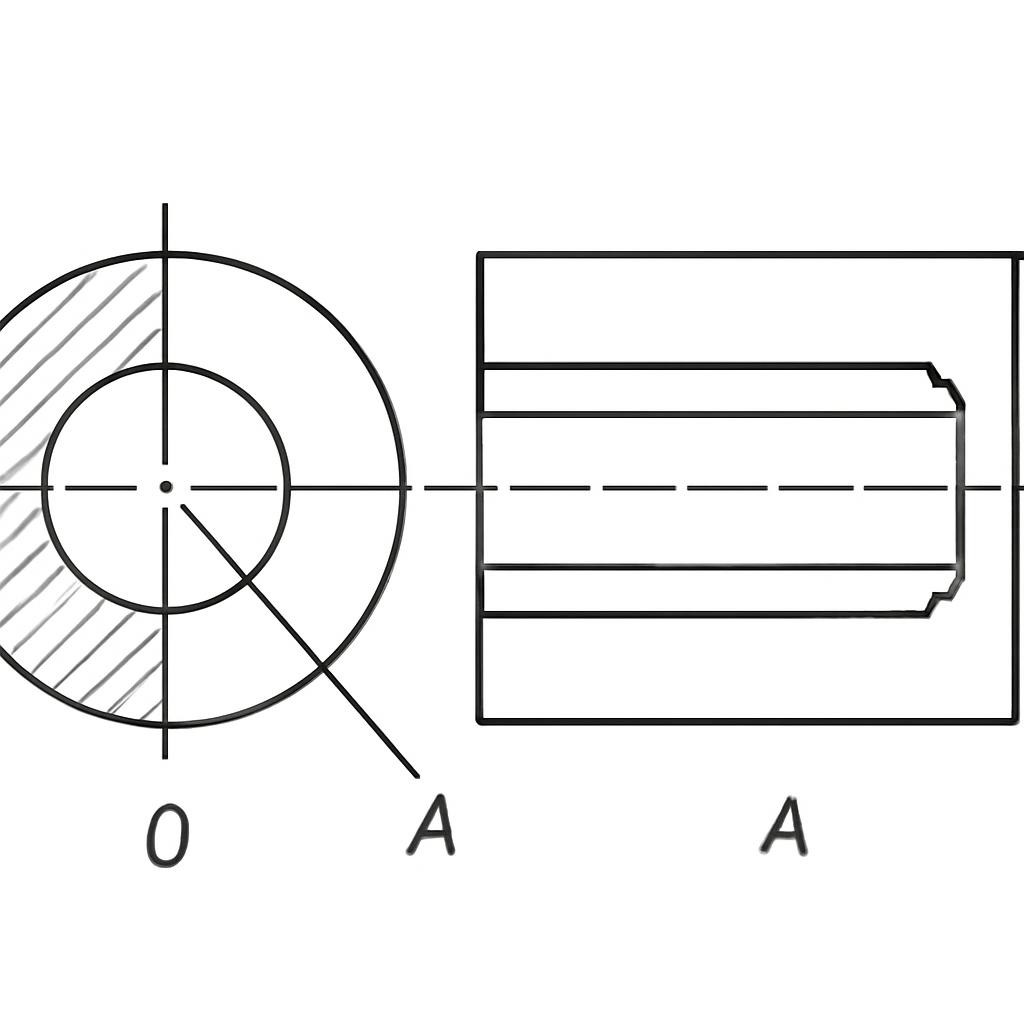

14. Алгоритм выполнения фронтального разреза

Опишите последовательность действий при выполнении фронтального разреза полого цилиндра, расположенного вертикально. Укажите, как на чертеже обозначается секущая плоскость, какие линии становятся видимыми после «удаления» передней части детали и по каким правилам наносится штриховка в зоне разреза.

Объём: 60–130 слов

3 ВОПРОСА · 3 БАЛЛА

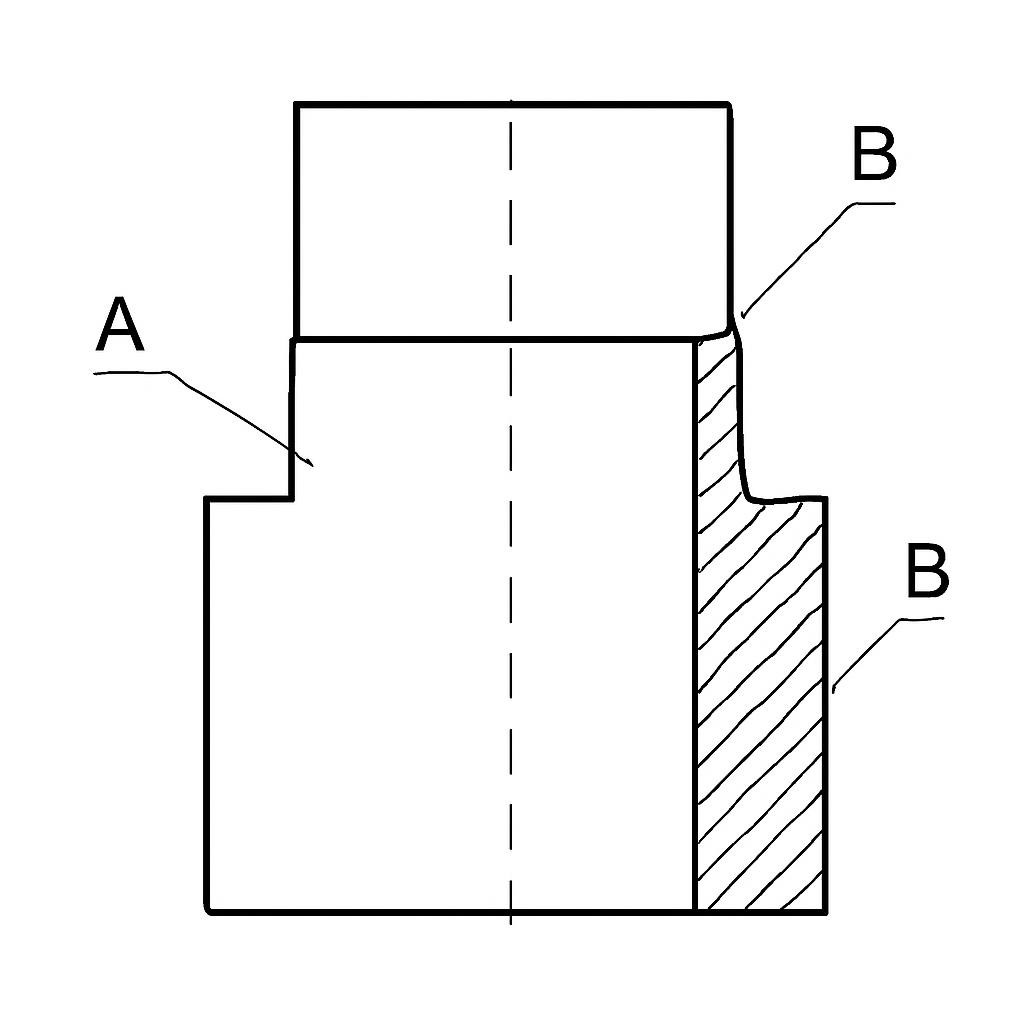

15. Чтение комбинированного чертежа

Изучите представленный чертёж детали «Втулка ступенчатая» и ответьте на вопросы по его графическому оформлению, выполненному по правилам ГОСТ.

1. Что означает графическое обозначение (наклонная штриховка) в зоне, помеченной буквой А?
2. Как называется линия, обозначенная буквой В, которая служит границей между видом и местным разрезом?
3. Какое основное назначение имеет применение местного разреза на данном чертеже?

3 ВОПРОСА · 3 БАЛЛА

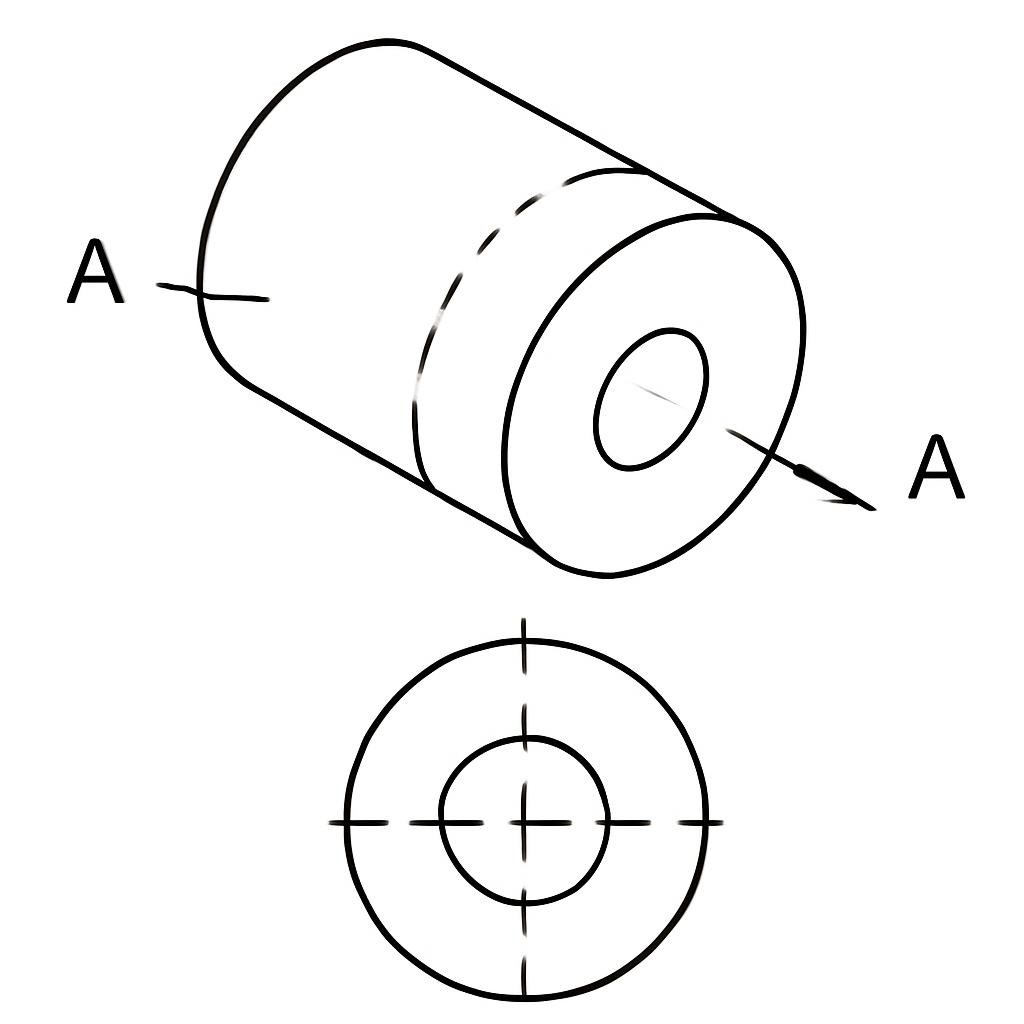

16. Чтение комбинированного чертежа

Изучите представленный чертёж детали «Втулка ступенчатая» и ответьте на вопросы по его графическому оформлению, выполненному по правилам ГОСТ.

1. Что означает графическое обозначение (наклонная штриховка) в зоне, помеченной буквой А?
2. Как называется линия, обозначенная буквой В, которая служит границей между видом и местным разрезом?
3. Какое основное назначение имеет применение местного разреза на данном чертеже?

10 СЛОВ · 5 БАЛЛОВ

17. Графический язык техники

Реши кроссворд, вспомнив основные термины и правила выполнения чертежей с использованием разрезов и сечений.
