Закон Ома для участка цепи

Слайд 1. Закон Ома для участка цепи

Основы электродинамики: связь тока, напряжения и сопротивления

Слайд 2. Что такое электрический ток?

Электрический ток — это упорядоченное (направленное) движение заряженных частиц. В металлах это электроны, в электролитах — ионы.

Для существования тока необходимы:

1. Наличие свободных носителей заряда.

2. Наличие электрического поля (разности потенциалов).

Слайд 3. Основные характеристики цепи

Слайд 4. Сила тока и Напряжение

Сила тока ($I$) — скалярная величина, равная отношению заряда $\Delta q$ к промежутку времени $\Delta t$. Единица измерения: Ампер ($A$).

Напряжение ($U$) — работа электрического поля по перемещению единичного положительного заряда. Единица измерения: Вольт ($B$).

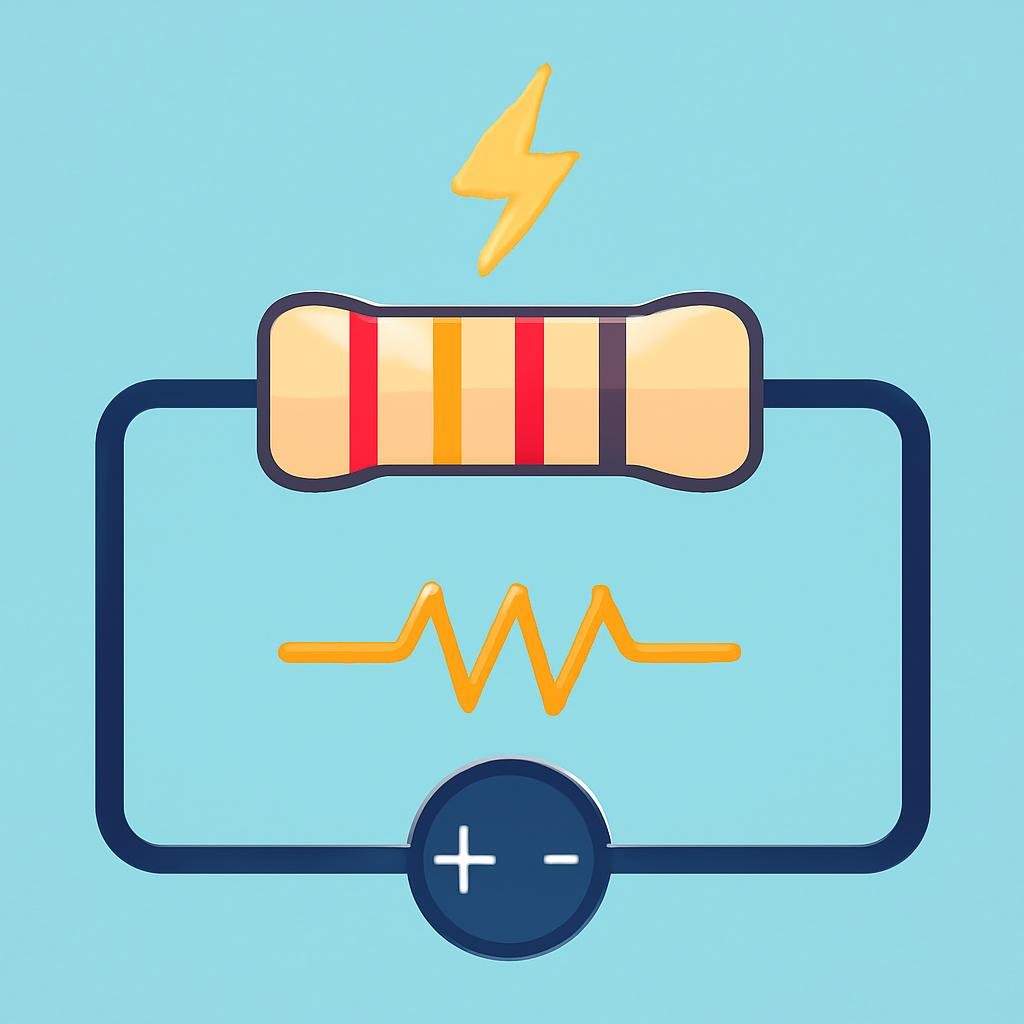

Слайд 5. Электрическое сопротивление

Сопротивление ($R$) — это физическая величина, характеризующая свойство проводника препятствовать прохождению электрического тока.

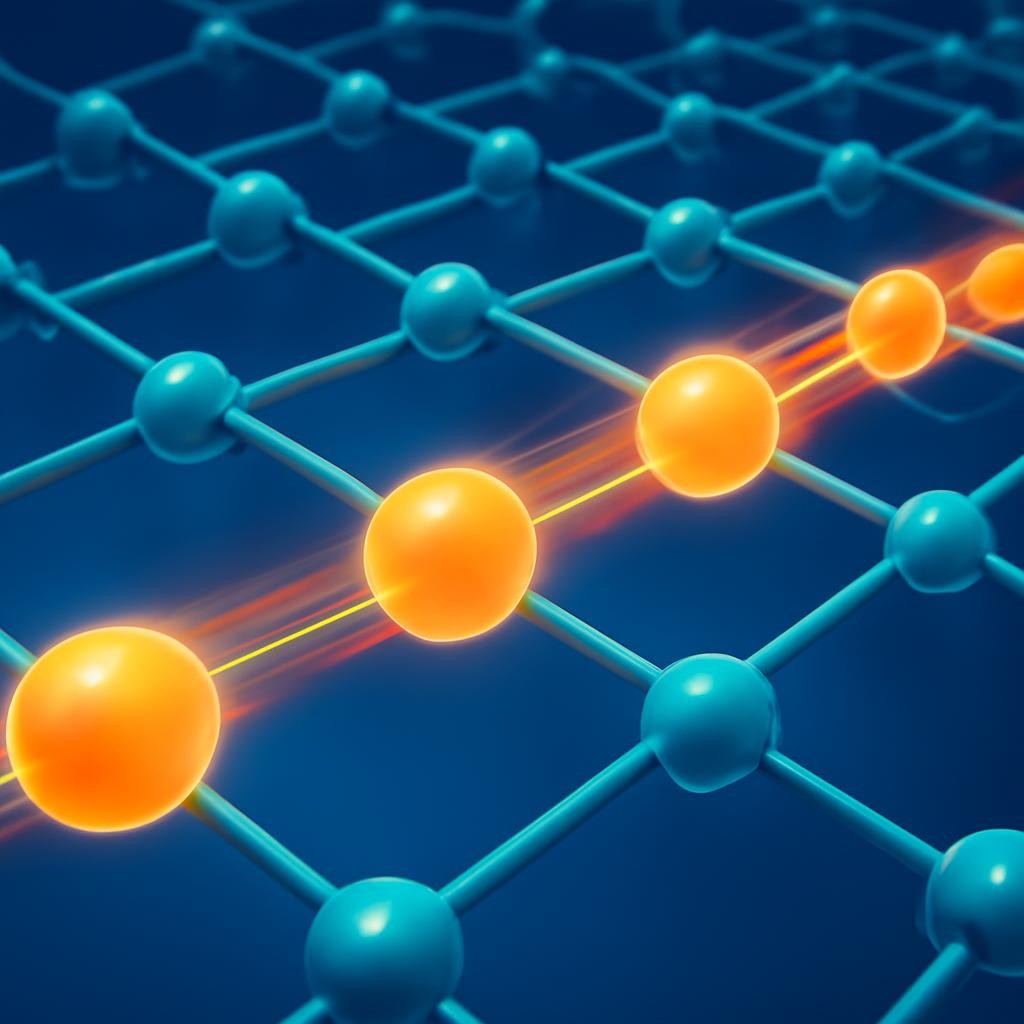

Причина сопротивления: столкновения движущихся электронов с ионами кристаллической решетки металла.

Слайд 6. Проводники и диэлектрики

Вещества с высокой концентрацией свободных зарядов. Металлы (серебро, медь), растворы солей и кислот. Легко проводят ток.

Вещества, в которых почти нет свободных зарядов. Резина, стекло, фарфор, сухой воздух. Препятствуют протеканию тока.

Слайд 7. Закон Ома

Слайд 8. Формулировка закона

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению:

$$I=\frac{U}{R}$$

Георг Ом экспериментально установил эту связь в 1826 году.

Слайд 9. Три формы одной формулы

$I=\frac{U}{R}$

Используется для расчета нагрузки в цепи.

$U=I\cdot R$

Позволяет найти падение напряжения на участке.

$R=\frac{U}{I}$

Определение параметров неизвестного проводника.

Слайд 10. Удельное сопротивление материалов

Удельное сопротивление ($\rho$) зависит от рода вещества и его состояния (температуры). Чем меньше $\rho$, тем лучше проводник.

Слайд 11. От чего зависит сопротивление?

Природа вещества ($\rho$). Разные решетки по-разному мешают электронам.

Чем длиннее проводник ($l$), тем больше столкновений и выше сопротивление.

Чем толще провод ($S$), тем легче электронам проходить через него.

При нагреве ионы колеблются сильнее, сопротивление металлов растет.

Слайд 12. Зависимость силы тока от сопротивления

При неизменном напряжении ($U=const$) сила тока $I$ обратно пропорциональна сопротивлению $R$. Согласно закону Ома: $I=\frac{U}{R}$. Это значит, что увеличение сопротивления в несколько раз приводит к уменьшению силы тока во столько же раз.

Зависимость $I(R)$ отображается в виде ветви гиперболы. Чем больше значение сопротивления проводника, тем ниже опускается кривая графика, наглядно демонстрируя, как материал и параметры проводника «препятствуют» направленному движению зарядов.

Реостат — прибор с регулируемым сопротивлением. Увеличивая его $R$, мы снижаем ток в цепи, что позволяет плавно гасить яркость лампы или уменьшать громкость звука в аудиосистемах. Это фундаментальный принцип работы многих бытовых регуляторов.

Что произойдет с силой тока в цепи, если заменить медный соединительный провод на железный такого же сечения и длины? Подсказка: сравните удельное сопротивление меди ($\rho \approx 0,017$) и железа ($\rho \approx 0,1$). Как изменится общее $R$?

Слайд 13. Практическое применение

Регулировка звука: переменный резистор (реостат) меняет ток в динамиках.

Электроплиты: нихромовая спираль с высоким сопротивлением выделяет тепло.

Безопасность: предохранители разрывают цепь, если ток превышает норму.

Линии ЛЭП: использование алюминия и меди для минимизации потерь.

Слайд 14. Вопросы для обсуждения

1. Почему опасно прикасаться к электроприборам мокрыми руками? (Подсказка: как меняется $R$ кожи?)

2. Как изменится сила тока в цепи, если напряжение увеличить в 3 раза, а сопротивление уменьшить в 2 раза?

3. Что такое короткое замыкание с точки зрения формулы закона Ома?

4. Почему нить лампы накаливания делают очень тонкой?

Слайд 15. Подведем итоги

Закон Ома — базовый закон электротехники: $I=U/R$.

Сила тока зависит от «напора» (напряжения) и «преграды» (сопротивления).

Сопротивление проводника зависит от его размеров: $R=\rho \cdot \frac{l}{S}$.

Зная любые две величины из трех, можно рассчитать параметры любой электрической цепи.
