Связь напряжённости и разности потенциалов

Слайд 1. Связь напряжённости и разности потенциалов

Эквипотенциальные поверхности в электростатике. Физика, 10 класс

Слайд 2. Две стороны одной медали

Электростатическое поле можно описать двумя способами:

1. Силовой способ — через напряжённость $\vec{E}$. Она показывает, какая сила действует на заряд.

2. Энергетический способ — через потенциал $\varphi$. Он показывает, какой энергией обладает заряд в данной точке.

Эти характеристики неразрывно связаны между собой.

Слайд 3. Вспомним основы

Разность потенциалов ($U={\varphi }_1-{\varphi }_2$) — это работа, которую совершает поле при перемещении единичного положительного заряда из одной точки в другую.

Формула работы: $A=q({\varphi }_1-{\varphi }_2)=qU$.

Напряжённость $\vec{E}$ — векторная величина, направленная от «плюса» к «минусу».

Потенциал $\varphi$ — скалярная величина, убывающая вдоль линий напряжённости.

Слайд 4. Математическая связь

В однородном электрическом поле связь между напряжённостью и разностью потенциалов выражается простой формулой:

$E=\frac{U}{d}$

Где:

$E$ — модуль напряжённости (В/м);

$U$ — разность потенциалов (В);

$d$ — расстояние между точками вдоль линии поля (м).

Слайд 5. Почему появляется минус?

В общем случае связь записывается как $E_x=-\frac{\Delta \varphi }{\Delta x}$. Знак «минус» указывает на то, что вектор напряжённости всегда направлен в сторону убывания потенциала. Представьте себе горку: мячик катится вниз (в сторону меньшей высоты), так и положительный заряд стремится туда, где потенциал меньше.

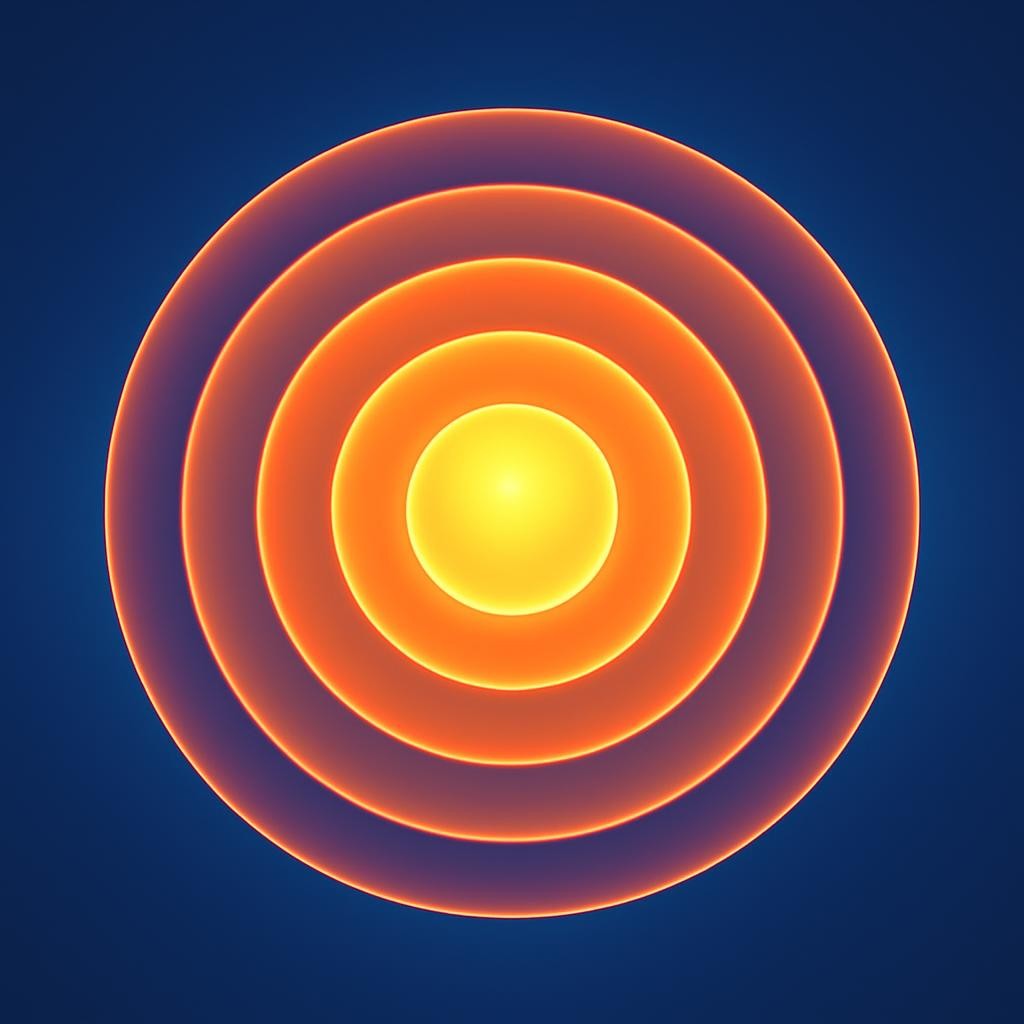

Слайд 6. Эквипотенциальные поверхности

Эквипотенциальная поверхность — это поверхность, во всех точках которой потенциал имеет одинаковое значение ($\varphi =const$).

Примеры форм:

Для точечного заряда — сферы.

Для однородного поля — плоскости.

Для системы зарядов — сложные замкнутые поверхности.

Слайд 7. Свойства поверхностей

Линии напряженности всегда перпендикулярны эквипотенциальным поверхностям.

При перемещении заряда вдоль такой поверхности работа электрических сил равна нулю ($A=0$).

Поверхности с разными потенциалами никогда не пересекаются друг с другом.

Чем ближе поверхности друг к другу, тем больше модуль напряжённости поля в этой области.

Слайд 8. Сравнение конфигураций

Поле неоднородное. Эквипотенциали — концентрические сферы. Напряжённость убывает как $1/r^2$.

Поле однородное. Эквипотенциали — параллельные плоскости. Напряжённость одинакова в любой точке.

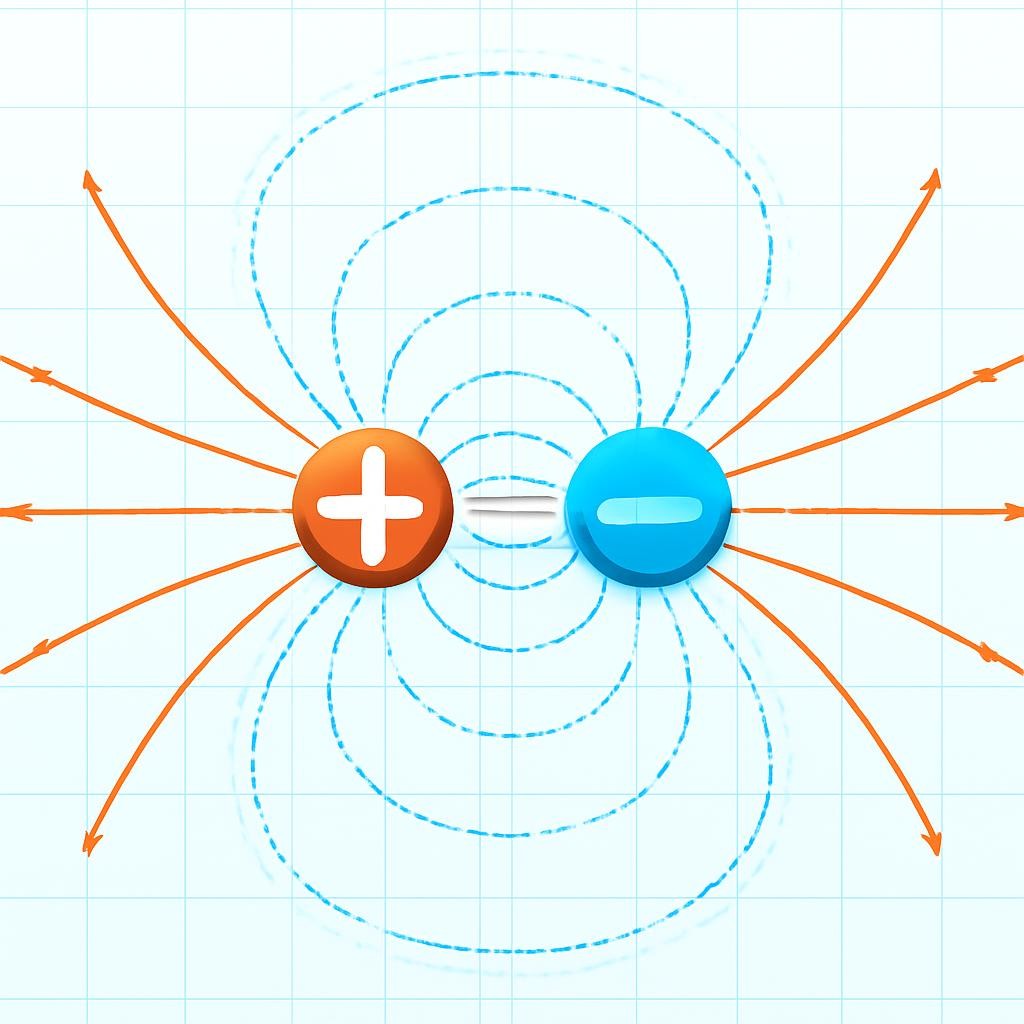

Слайд 9. Визуализация поля диполя

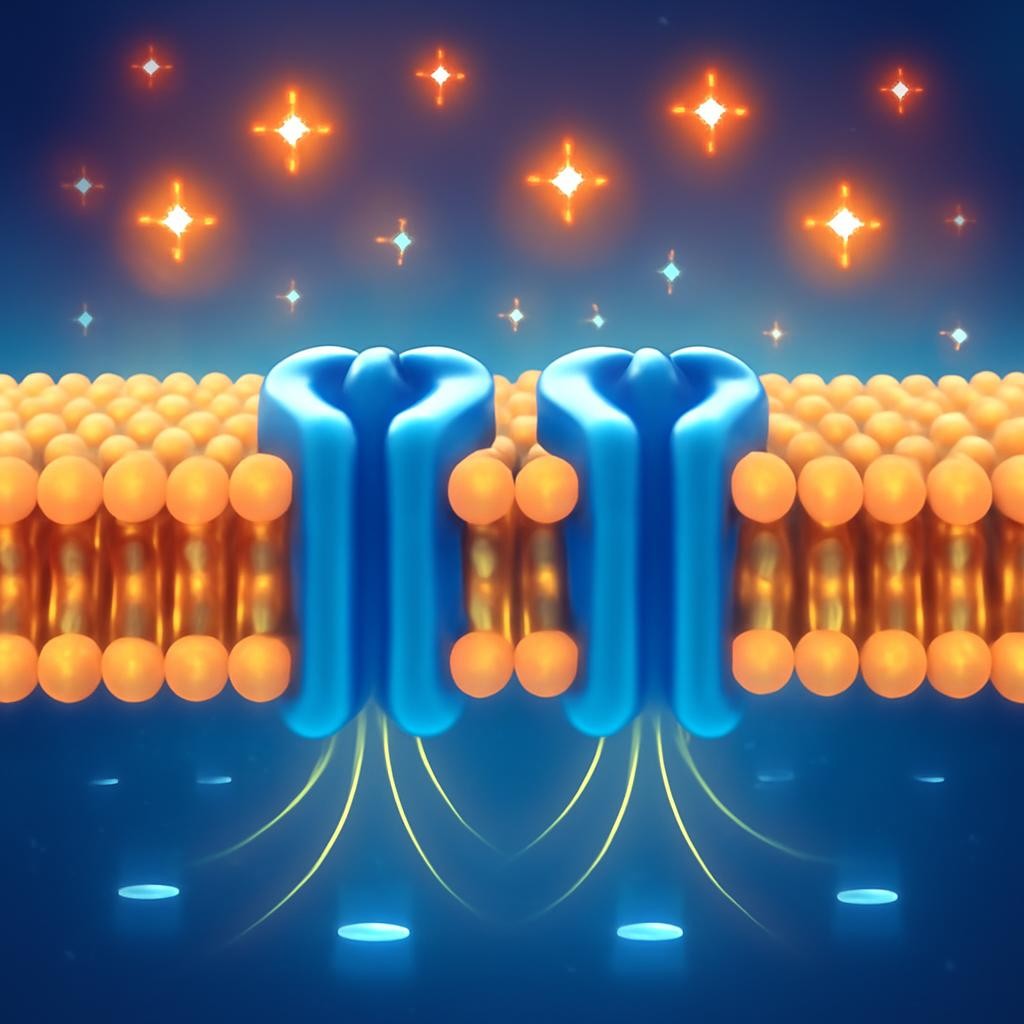

Слайд 10. Биологический пример

Мембрана живой клетки является отличным примером. Между внутренней и внешней стороной мембраны существует разность потенциалов около 70 мВ. При толщине мембраны всего 10 нм напряжённость поля достигает колоссальных 7 МВ/м. Это позволяет клетке управлять транспортом ионов.

Слайд 11. Масштабы напряжений в мире

Разброс значений потенциалов в природе и технике огромен: от долей вольта в живых организмах до сотен миллионов вольт в грозовых облаках.

Слайд 12. Сводная таблица формул

Эти формулы позволяют переходить от силовых характеристик к энергетическим при решении задач на движение заряженных частиц.

Слайд 13. Вопросы для обсуждения

1. Почему птиц на проводах ЛЭП не бьёт током, хотя потенциал провода огромен?

2. Может ли эквипотенциальная поверхность иметь острые углы? Почему?

3. Как изменится расстояние между эквипотенциальными поверхностями, если увеличить напряжённость поля?

4. В каком направлении нужно перемещать заряд, чтобы работа поля была максимальной?

Слайд 14. Основные выводы

Напряжённость $\vec{E}$ направлена в сторону максимального убывания потенциала.

В однородном поле $E=U/d$, что позволяет легко измерять поле через вольты и метры.

Работа по перемещению заряда вдоль эквипотенциальной поверхности всегда равна нулю.

Силовые линии и эквипотенциальные поверхности всегда взаимно перпендикулярны.

Слайд 15. Изучайте энергию вокруг нас!
