Проводники и диэлектрики в электростатическом поле

Слайд 1. Проводники и диэлектрики в электростатическом поле

Физика, 10 класс: поведение зарядов, индукция и поляризация

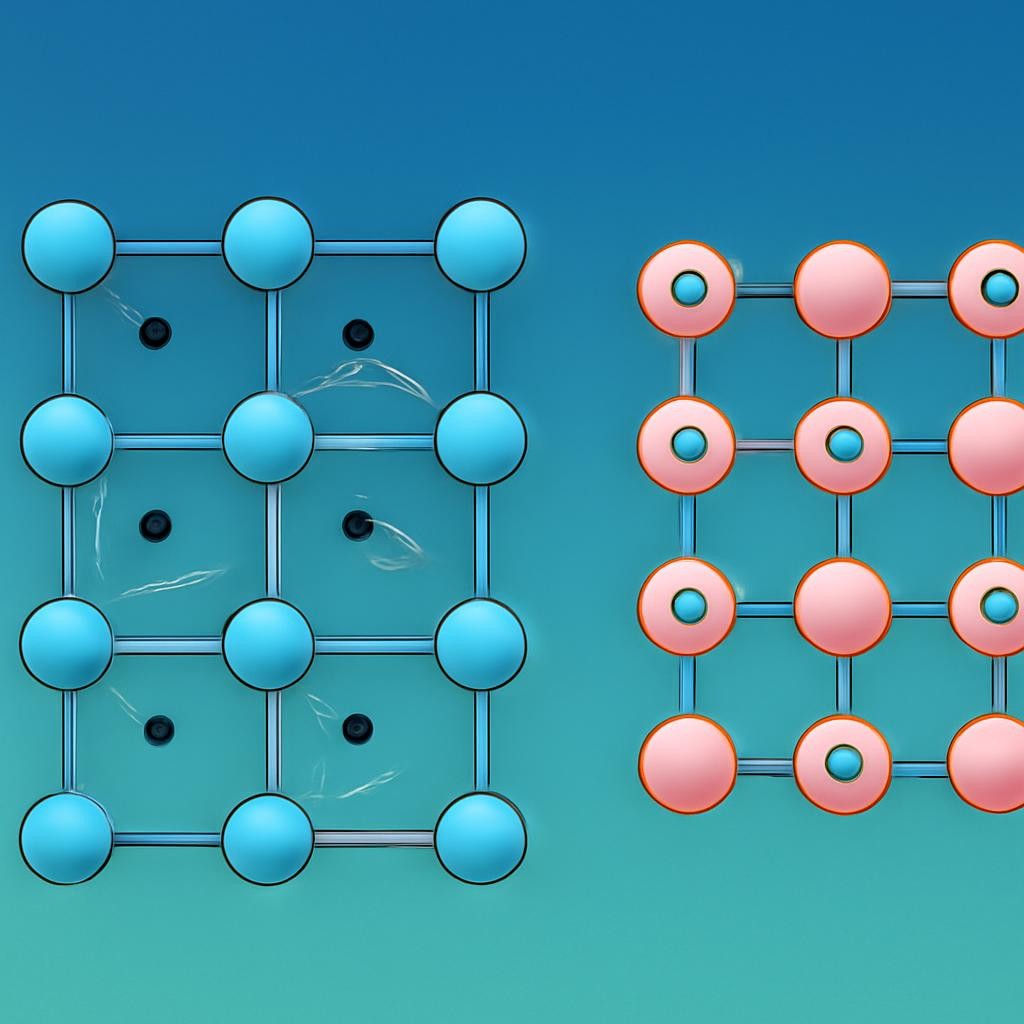

Слайд 2. Свободные и связанные заряды

Все вещества по их электрическим свойствам делятся на проводники и диэлектрики. В проводниках (металлы, растворы электролитов) есть свободные заряды — электроны или ионы, способные перемещаться по всему объему. В диэлектриках (стекло, пластик, дистиллированная вода) заряды «связаны» внутри атомов или молекул и могут лишь незначительно смещаться.

Слайд 3. Свойства проводников в поле

Напряженность поля внутри проводника всегда равна нулю ($E=0$).

Весь статический заряд располагается только на внешней поверхности.

Потенциал во всех точках проводника одинаков (поверхность эквипотенциальна).

Силовые линии поля всегда перпендикулярны поверхности проводника.

Слайд 4. Электростатическая индукция

Когда проводник вносят во внешнее поле ${\vec{E}}_0$, свободные электроны перераспределяются. На одной стороне возникает избыток «-», на другой — «+». Это создает внутреннее поле ${\vec{E}}_{ind}$, которое полностью компенсирует внешнее.

Слайд 5. Проводимость различных металлов

Серебро — лучший проводник, но из-за стоимости чаще используется медь. Алюминий выгоден для ЛЭП благодаря малому весу при хорошей проводимости.

Слайд 6. Диэлектрики в электрическом поле

Слайд 7. Типы диэлектриков

Молекулы имеют асимметричное строение, центры зарядов не совпадают (пример: $H_{2}O$, $N{H}_3$). В отсутствие поля диполи ориентированы хаотично.

Центры положительных и отрицательных зарядов в молекулах совпадают (пример: $H_2$, $O_2$, полиэтилен). Дипольный момент возникает только в поле.

Слайд 8. Поляризация диэлектрика

В отличие от проводников, поле проникает внутрь диэлектрика, но ослабляется в $\epsilon$ раз. Это происходит из-за поворота диполей или смещения электронных облаков, что создает связанный заряд на границах.

Слайд 9. Диэлектрическая проницаемость $\epsilon$

Величина $\epsilon$ показывает, во сколько раз поле в среде слабее, чем в вакууме. Аномально высокая проницаемость воды объясняется высокой полярностью её молекул.

Слайд 10. Электростатическая защита

Если поместить прибор в металлическую сетку или ящик, внешнее поле не проникнет внутрь.

Это явление называется «Клетка Фарадея».

Используется для защиты чувствительной электроники.

Экранирование кабелей (коаксиальный провод) работает по тому же принципу.

Слайд 11. Практические примеры

Использование диэлектриков с большой $\epsilon$ позволяет уменьшить размеры при сохранении емкости.

Фарфоровые и стеклянные изоляторы на ЛЭП предотвращают утечку тока на землю через опоры.

Костюмы с вплетенными металлическими нитями защищают электриков при работе под напряжением.

Слайд 12. Я был крайне поражен тем, что электричество не оказывает никакого влияния на тела, находящиеся внутри замкнутой металлической оболочки.

— Майкл Фарадей, об открытии электростатического экранирования

Слайд 13. История изучения среды и поля

1785

1837

1864

Шарль Кулон открывает закон взаимодействия зарядов в вакууме.

Майкл Фарадей вводит понятие диэлектрической проницаемости.

Джеймс Максвелл обобщает теорию поля, включая свойства сред.

Слайд 14. Вопрос для обсуждения

Как изменится сила взаимодействия двух зарядов, если их перенести из вакуума в дистиллированную воду? (Правильный ответ: уменьшится в 81 раз согласно закону Кулона).

Слайд 15. Основные выводы

В проводниках поле внутри равно нулю из-за движения свободных электронов.

В диэлектриках поле ослабляется в $\epsilon$ раз из-за поляризации связанных зарядов.

Электростатическая индукция и поляризация — разные механизмы реакции вещества на поле.

Знание этих свойств необходимо для создания современной электроники и систем защиты.
