Принцип действия тепловых двигателей

Слайд 1. Принцип действия тепловых двигателей

Физика, 10 класс. Превращение тепла в энергию движения и коэффициент полезного действия.

Слайд 2. Что такое тепловой двигатель?

Тепловой двигатель — это устройство, в котором внутренняя энергия топлива превращается в механическую работу.

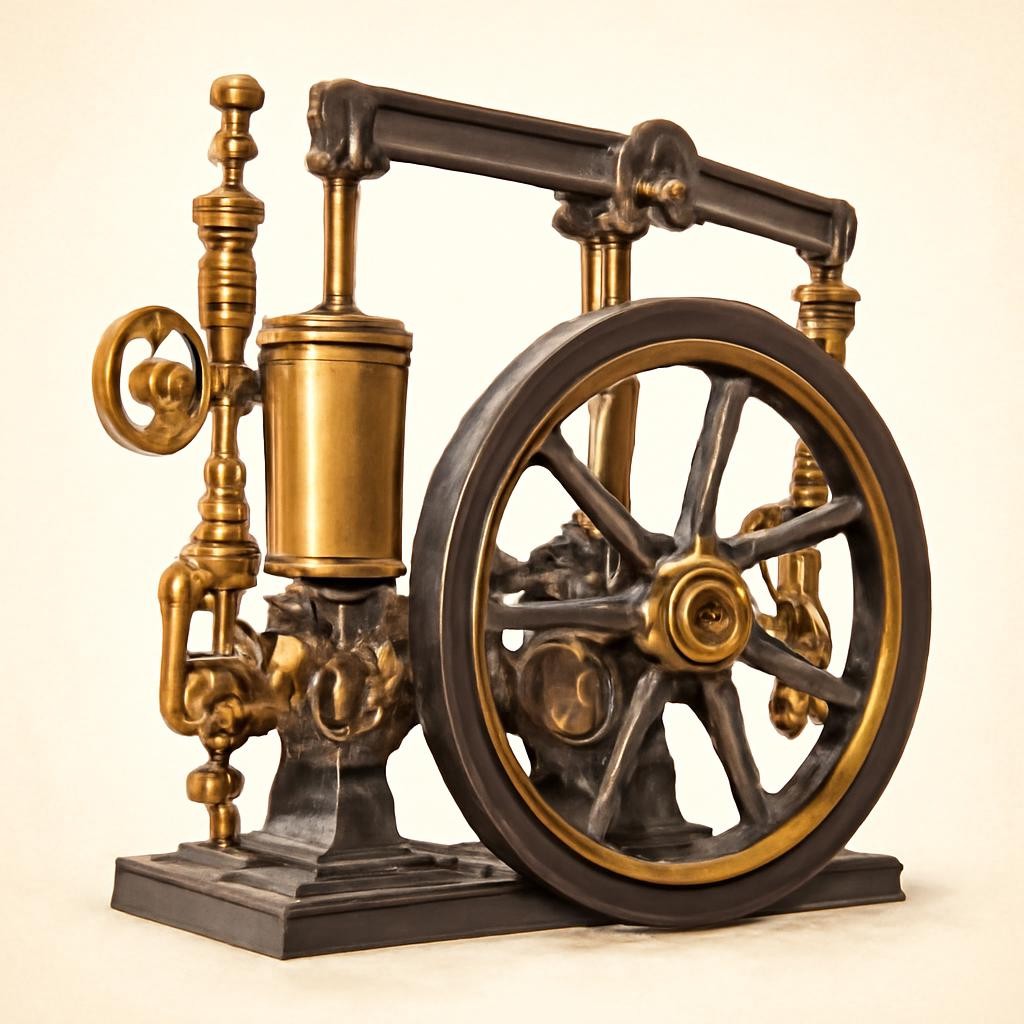

Первые паровые машины появились в XVIII веке и совершили промышленную революцию. Современные автомобили, самолеты и электростанции всё ещё работают на этих принципах.

Слайд 3. Три составные части двигателя

Для работы любого двигателя необходимы:

Нагреватель — источник энергии ($Q_1$)

Рабочее тело — газ или пар, совершающий работу

Холодильник — поглотитель остаточного тепла ($Q_2$)

Слайд 4. Этапы превращения энергии

Рабочее тело получает теплоту $Q_1$ от нагревателя, его температура и давление резко возрастают.

Газ расширяется и толкает поршень или вращает лопатки турбины, совершая полезную работу $A$.

Чтобы цикл повторился, газ нужно сжать, отдав остаток тепла $Q_2$ холодильнику (атмосфере).

Слайд 5. Цикличность процесса ($P-V$ диаграмма)

Слайд 6. Закон сохранения энергии в двигателе

Энергия не исчезает бесследно. Согласно первому закону термодинамики для цикла:

Полученное тепло $Q_1$ расходуется на работу $A$ и передачу тепла $Q_2$ холодильнику.

Формула баланса: $Q_1=A+Q_2$.

Отсюда полезная работа: $A=Q_1-Q_2$.

Невозможно превратить всё тепло в работу без потерь ($Q_2$ всегда $>0$).

Слайд 7. Что такое КПД?

Коэффициент полезного действия (КПД) — это физическая величина, показывающая, какая доля энергии, полученной от сгорания топлива, превратилась в полезную механическую работу. КПД всегда выражается в процентах или десятичной дробью. Важно понимать: КПД любого реального теплового двигателя всегда меньше 100%, так как часть энергии неизбежно уходит в окружающую среду.

Слайд 8. Формулы для расчета КПД

Основная формула через энергию:

$\eta =\frac{A}{Q_1}\cdot 100\%$

Развернутая формула через количество теплоты:

$\eta =\frac{Q_1-Q_2}{Q_1}=1-\frac{Q_2}{Q_1}$

Где $\eta$ (эта) — КПД, $Q_1$ — тепло от нагревателя, $Q_2$ — тепло, отданное холодильнику.

Слайд 9. Идеальный цикл Сади Карно

Французский инженер Сади Карно доказал, что существует предел эффективности. КПД зависит только от температур нагревателя ($T_1$) и холодильника ($T_2$).

${\eta }_{max}=\frac{T_1-T_2}{T_1}$

Температуры обязательно берутся в Кельвинах ($K{=}^{\circ }C+273$).

Слайд 10. Типы тепловых двигателей

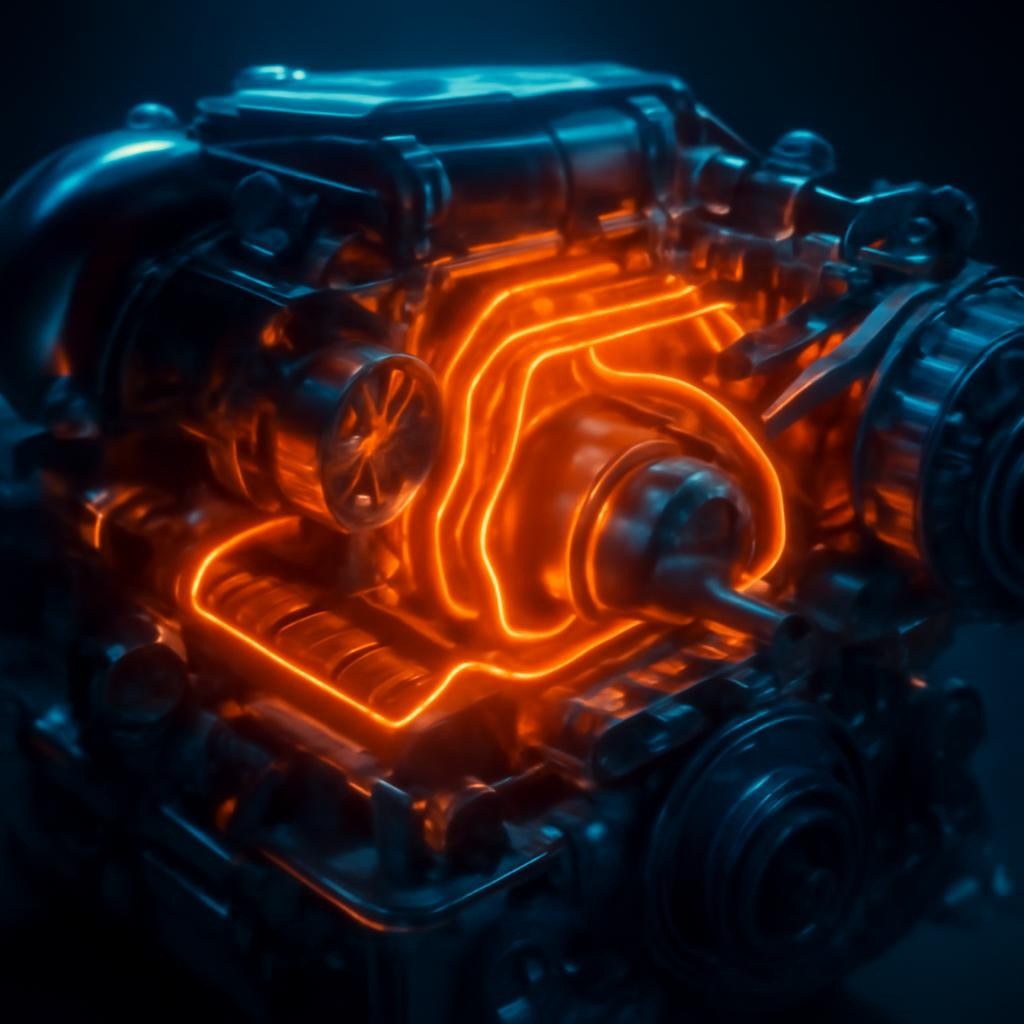

Двигатель внутреннего сгорания. Используется в автомобилях. КПД около 25-30%.

Более эффективен за счет высокой степени сжатия. КПД достигает 40-45%.

Паровые и газовые турбины на электростанциях. КПД до 50-60%.

Создает тягу за счет выброса горячих газов. Основа современной авиации.

Слайд 11. Экологические последствия

Тепловое загрязнение атмосферы и водоемов.

Выбросы углекислого газа ($C{O}_2$), вызывающие парниковый эффект.

Токсичные продукты сгорания (оксиды азота, сажа).

Разрушение озонового слоя продуктами работы авиадвигателей.

Слайд 12. Сравнение эффективности (КПД)

Как видно из диаграммы, современные турбины и дизельные двигатели значительно превосходят классические паровые машины по эффективности использования топлива.

Слайд 13. Вопросы для обсуждения

Почему невозможно создать двигатель с КПД 100%?

Как можно повысить КПД реального двигателя на практике?

Почему зимой расход топлива в автомобиле обычно выше?

В чем преимущество использования водорода как топлива для двигателей?

Слайд 14. Подведем итоги

Тепловой двигатель превращает теплоту в механическую работу.

Любой двигатель состоит из нагревателя, рабочего тела и холодильника.

КПД всегда меньше 100% из-за неизбежной передачи тепла холодильнику.

Формула Карно задает теоретический предел эффективности для заданных температур.

Развитие двигателей направлено на рост КПД и снижение вреда экологии.

Слайд 15. Изучайте физику — двигатель прогресса!
