Мир полупроводников

Слайд 1. Мир полупроводников: p-n переход и транзисторы

Основы современной электроники и принципы управления током

Слайд 2. Что такое полупроводники?

Полупроводники — это материалы, чья удельная проводимость занимает промежуточное положение между проводниками и диэлектриками. В отличие от металлов, их проводимость сильно зависит от температуры, освещенности и наличия примесей. Самые популярные материалы — кремний ($Si$) и германий ($Ge$). При добавлении определенных примесей мы можем целенаправленно изменять их свойства, создавая избыток свободных электронов или «дырок».

Слайд 3. Типы проводимости: p и n

Создается при введении донорной примеси (например, фосфора в кремний). У примеси больше валентных электронов, чем у основного материала. Основные носители заряда — свободные электроны.

Создается при введении акцепторной примеси (например, бора в кремний). У примеси меньше электронов, возникают вакантные места — «дырки». Основные носители заряда — дырки (положительный заряд).

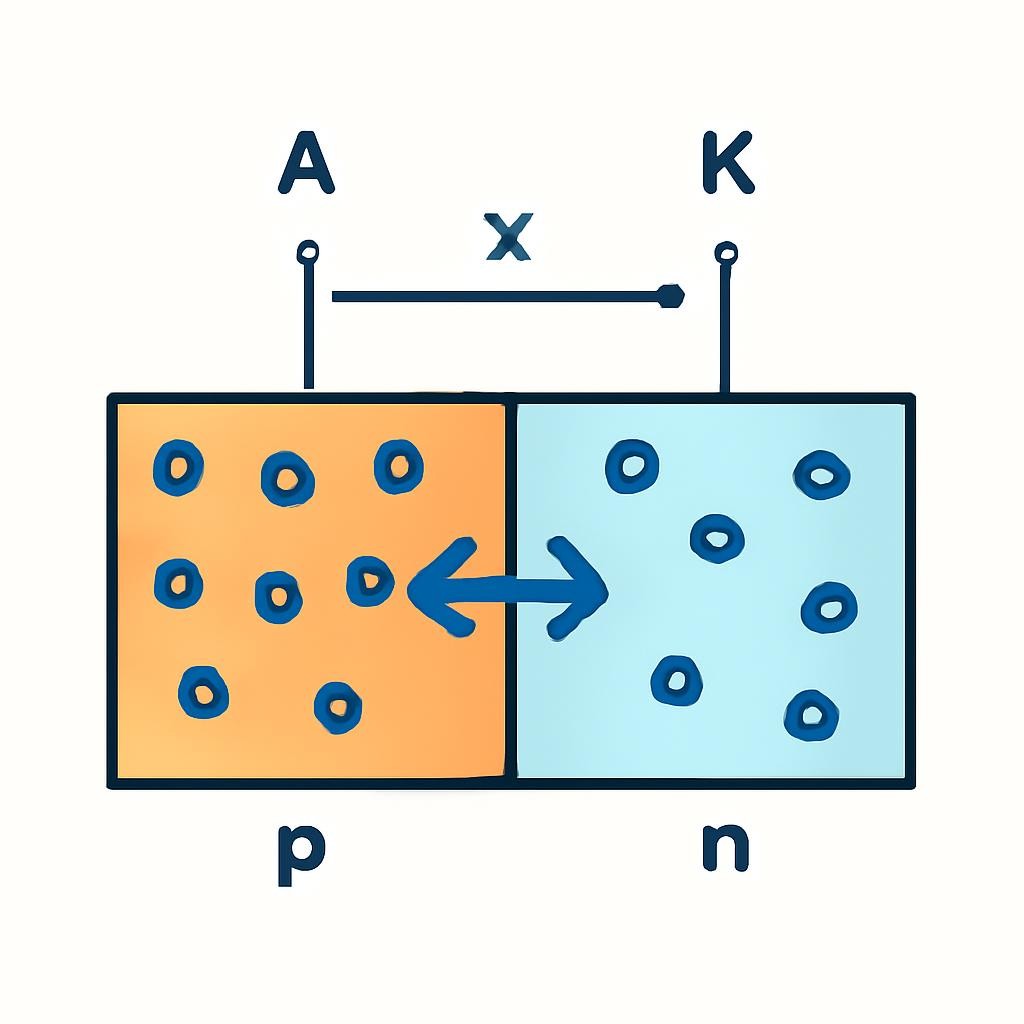

Слайд 4. Контакт p-n: Рождение перехода

Когда мы соединяем полупроводники p-типа и n-типа, начинается диффузия: электроны стремятся в p-область, а дырки — в n-область. В зоне контакта они взаимно нейтрализуются (рекомбинируют). В результате образуется тонкий слой, обедненный носителями заряда, который обладает высоким сопротивлением и создает внутреннее электрическое поле. Этот слой называют запирающим.

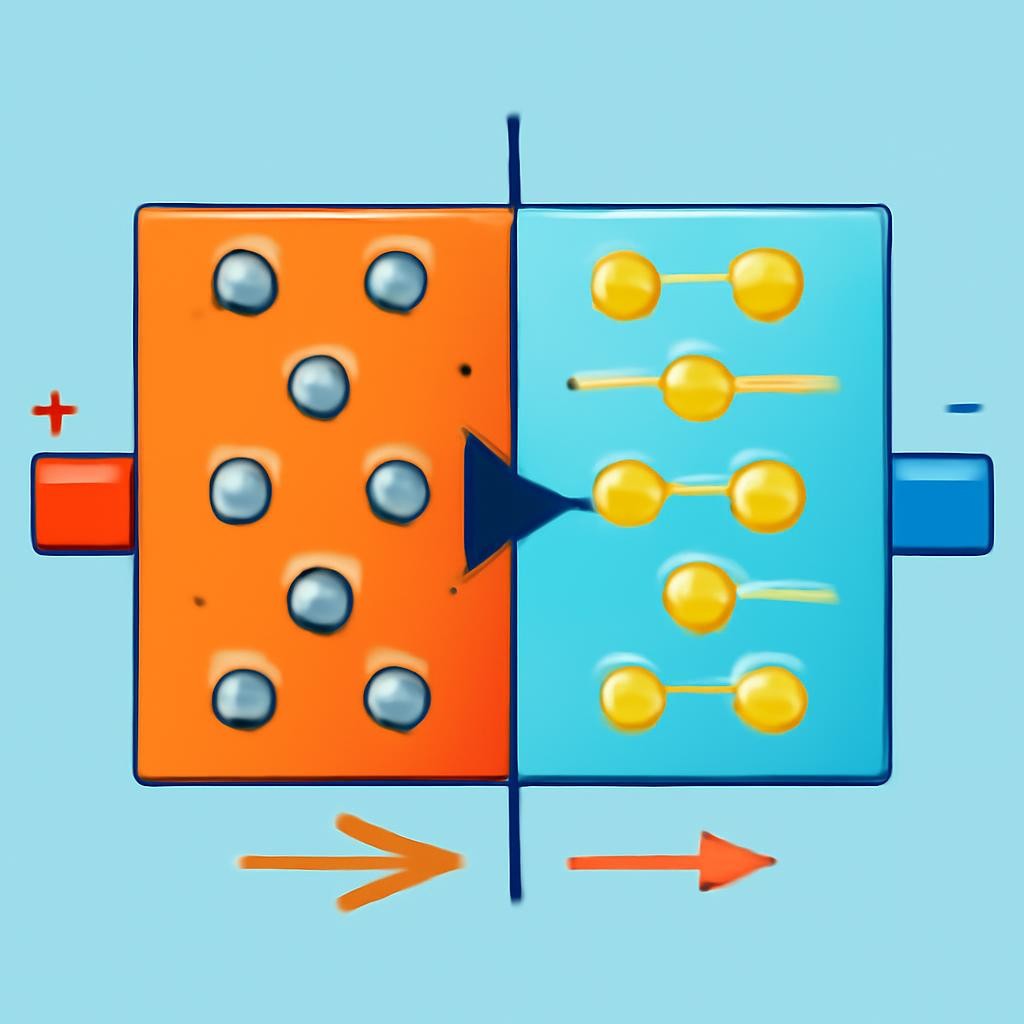

Слайд 5. Прямое смещение перехода

Подключим «$+$» источника к p-области, а «$-$» к n-области.

Внешнее поле направлено против внутреннего.

Запирающий слой сужается.

Основные носители заряда начинают массово переходить через границу.

Сопротивление перехода резко падает, течет электрический ток.

Слайд 6. Обратное смещение перехода

Подключим «$-$» к p-области, а «$+$» к n-области.

Внешнее поле совпадает с внутренним.

Запирающий слой расширяется, вытягивая носители от границы.

Ток через переход практически не течет (кроме очень малого тока неосновных носителей).

Это свойство называется односторонней проводимостью.

Слайд 7. Вольт-амперная характеристика (ВАХ)

График наглядно показывает: при обратном напряжении ток равен нулю, а при достижении порога открытия (около $0.6-0.7$ В для кремния) ток начинает лавинообразно расти. Это принцип работы диода — простейшего полупроводникового прибора.

Слайд 8. Транзисторы: Управление энергией

Слайд 9. Устройство биполярного транзистора

Транзистор состоит из трех слоев полупроводника с чередующимися типами проводимости (n-p-n или p-n-p). У него три вывода:

1. Эмиттер (E) — поставляет носители заряда.

2. База (B) — очень тонкий управляющий слой.

3. Коллектор (C) — собирает носители заряда.

Главная особенность: малый ток базы управляет большим током между эмиттером и коллектором.

Слайд 10. Как работает транзистор?

В активном режиме переход Эмиттер-База открыт (прямое смещение), а База-Коллектор закрыт (обратное смещение).

Электроны из эмиттера устремляются в базу.

Так как база очень тонкая и в ней мало дырок, лишь малая часть электронов ($1-5\%$) рекомбинирует там, создавая ток базы.

Остальные электроны подхватываются сильным полем коллектора и пролетают сквозь базу.

Итог: ток коллектора почти равен току эмиттера и во много раз больше тока базы.

Слайд 11. Режимы работы транзистора

Оба перехода закрыты. Ток не течет. Транзистор работает как разомкнутый выключатель.

Оба перехода открыты. Ток максимален и не зависит от тока базы. Транзистор полностью открыт.

Используется для усиления сигнала. Ток коллектора пропорционален току базы.

Эмиттер и коллектор меняются ролями. Используется редко из-за низкой эффективности.

Слайд 12. Практическое применение

Усилитель: слабый сигнал от микрофона превращается в мощный звук в динамиках.

Ключ: в процессорах транзисторы работают как сверхбыстрые переключатели (0 и 1).

Слайд 13. Сравнение: Диод vs Транзистор

Слайд 14. Вопросы для обсуждения

Почему полупроводниковые приборы вытеснили вакуумные лампы?

Что произойдет с p-n переходом при очень сильном нагреве?

Как изменится работа транзистора, если базу сделать очень толстой?

Может ли транзистор работать как диод, если использовать только два его вывода?

Почему современные процессоры так сильно греются, если транзисторы — это просто ключи?

Слайд 15. Подведем итоги

p-n переход обладает свойством односторонней проводимости, что является основой работы диода.

Транзистор — это полупроводниковый прибор, позволяющий малым сигналом управлять большими потоками энергии.

Существуют два основных типа биполярных транзисторов: n-p-n и p-n-p.

Благодаря миниатюризации транзисторов (до нанометров) стали возможны современные компьютеры и смартфоны.

Понимание физики полупроводников — это ключ к пониманию всех современных технологий.
