Энергия заряженного конденсатора

Слайд 1. Энергия заряженного конденсатора

Физика, 10 класс. Принципы накопления энергии и её применение в технике

Слайд 2. Что такое конденсатор?

Конденсатор — это устройство, предназначенное для накопления электрического заряда и энергии электрического поля. В простейшем виде он состоит из двух проводящих пластин (обкладок), разделенных слоем диэлектрика. Основная характеристика — электроемкость $C$, которая измеряется в Фарадах (Ф).

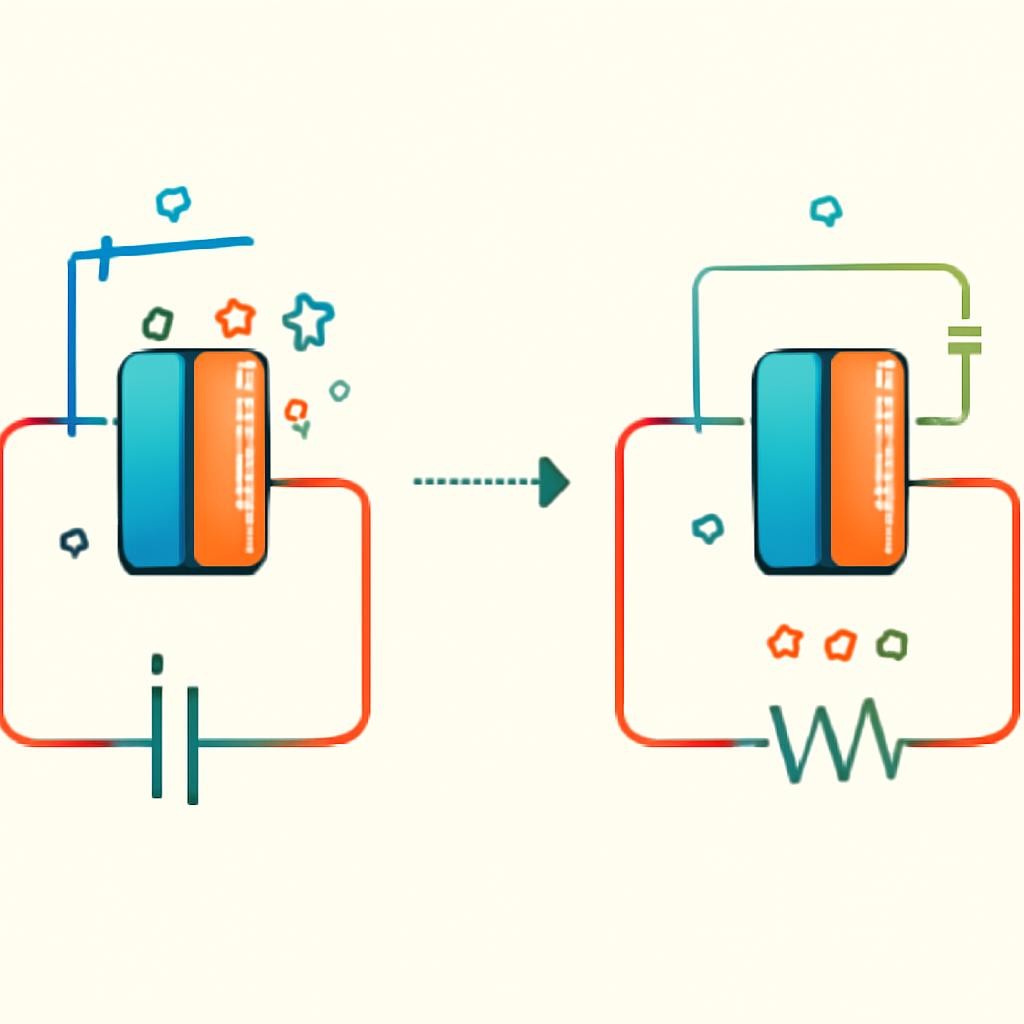

Слайд 3. Процесс зарядки и работа

Чтобы зарядить конденсатор, источник тока должен совершить работу по разделению зарядов.

Эта работа $A$ превращается в потенциальную энергию электрического поля конденсатора $W$.

При разрядке конденсатор отдает эту энергию во внешнюю цепь, совершая полезную работу (например, вспышка света).

Слайд 4. Три формы записи энергии

$W=\frac{qU}{2}$

Удобно, если известны оба параметра напрямую.

$W=\frac{C{U}^2}{2}$

Самая популярная формула в инженерных расчетах.

$W=\frac{q^2}{2C}$

Удобно для анализа конденсатора, отключенного от источника.

Слайд 5. Механическая аналогия

Энергию заряженного конденсатора можно сравнить с энергией сжатой пружины. Чтобы сжать пружину, нужно приложить силу и совершить работу. Аналогично, чтобы «сжать» электрические заряды на обкладках, нужно преодолеть силы их отталкивания. Запасенная энергия $W=\frac{C{U}^2}{2}$ математически очень похожа на энергию пружины $E_p=\frac{k{x}^2}{2}$.

Слайд 6. Зависимость энергии от напряжения

График показывает квадратичную зависимость: при увеличении напряжения в 2 раза, энергия поля возрастает в 4 раза. Именно поэтому высоковольтные конденсаторы крайне опасны.

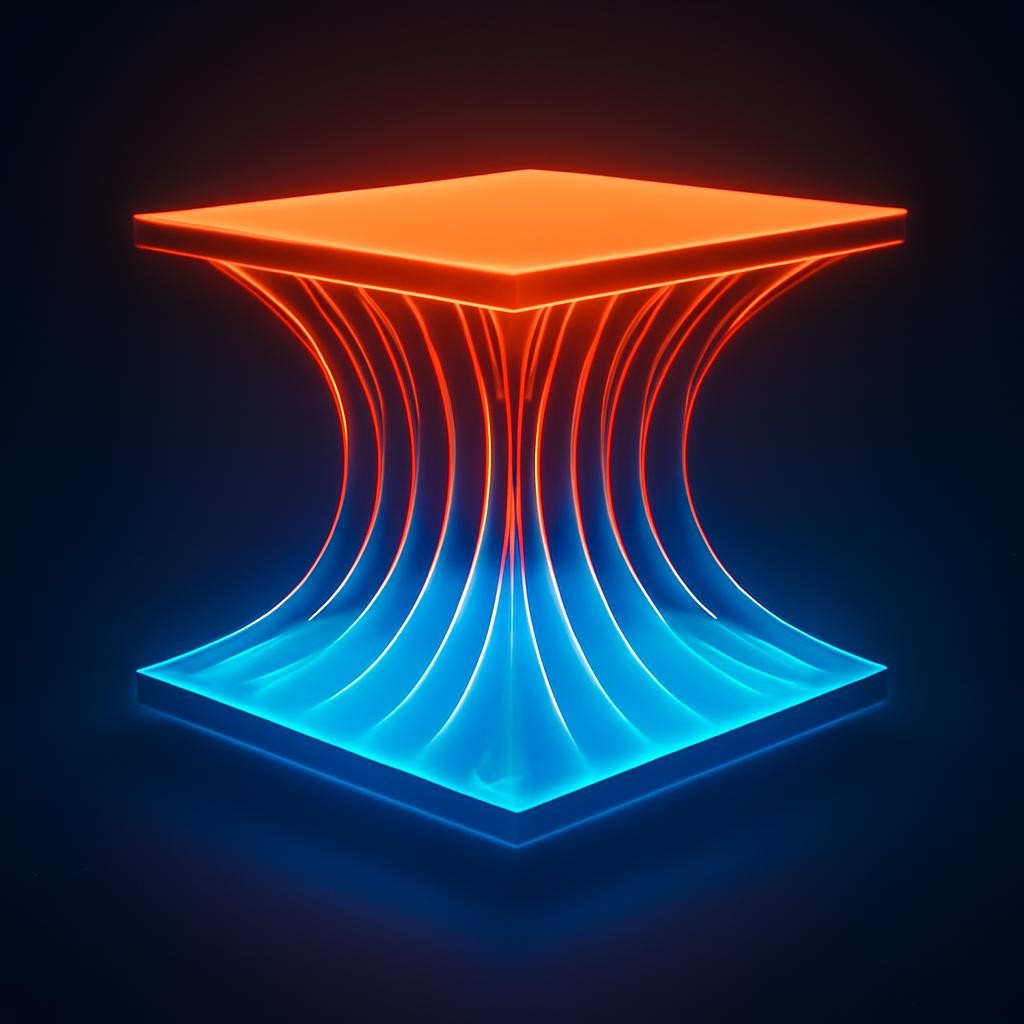

Слайд 7. Объемная плотность энергии

Энергия конденсатора сосредоточена в пространстве между его обкладками, то есть в электрическом поле. Плотность энергии $w$ — это энергия в единице объема:

$w=\frac{\epsilon {\epsilon }_0{E}^2}{2}$

где $E$ — напряженность поля, а $\epsilon$ — диэлектрическая проницаемость среды.

Слайд 8. Применение: Фотовспышка

Батарейка не может выдать огромный ток мгновенно.

Конденсатор медленно заряжается от батарейки.

В момент снимка он мгновенно «сбрасывает» всю энергию на лампу.

Результат: мощный импульс света за доли секунды.

Слайд 9. Сглаживание и фильтрация

Конденсаторы большой емкости сглаживают пульсации выпрямленного тока, превращая «скачущее» напряжение в стабильную прямую линию.

Вместе с катушкой индуктивности конденсатор образует колебательный контур, позволяя настраиваться на нужную частоту радиостанции.

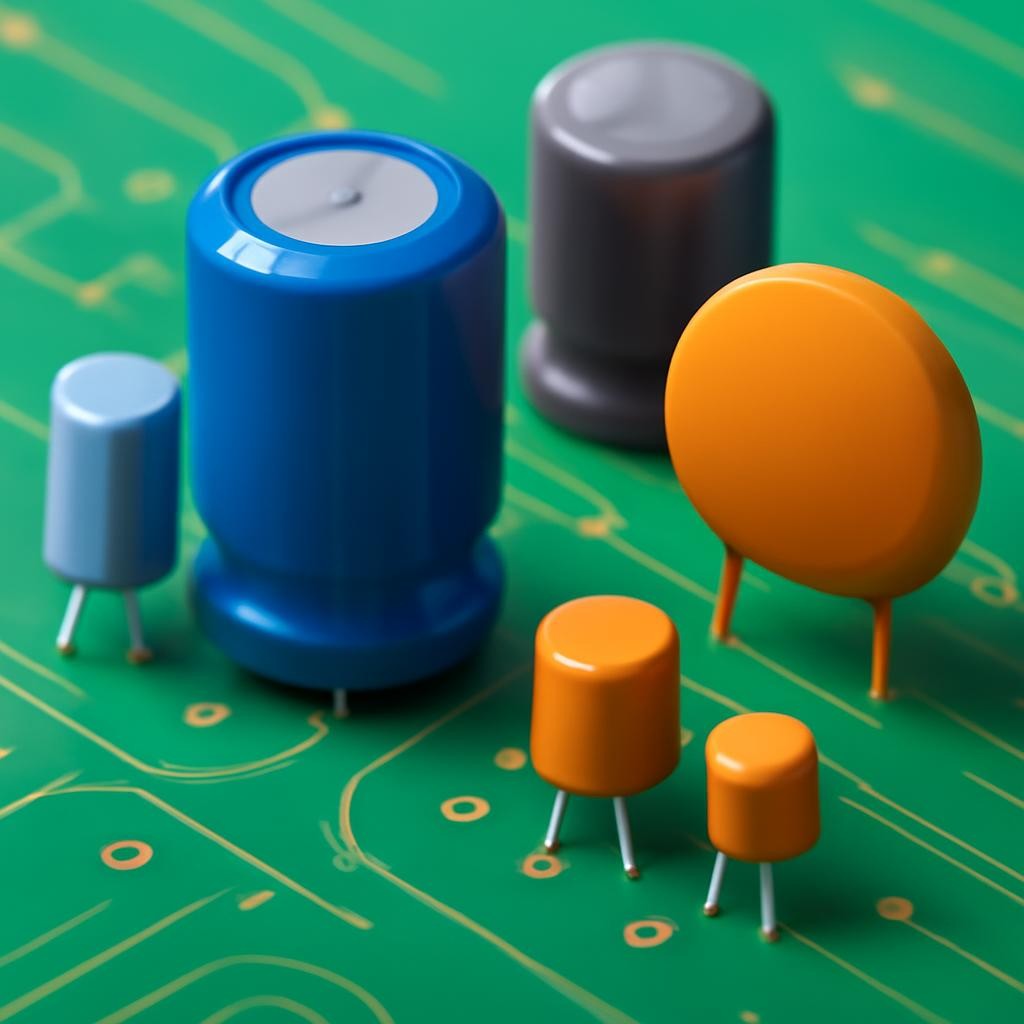

Слайд 10. Виды современных конденсаторов

Обладают огромной емкостью, используются в фильтрах питания.

Маленькие и быстрые, стоят почти в каждой цифровой схеме.

Гибрид конденсатора и аккумулятора, хранят колоссальный заряд.

Позволяют менять емкость механически для настройки частот.

Слайд 11. Сравнение накопителей энергии

Слайд 12. Техника безопасности

Конденсатор — это «ловушка» для заряда. Даже после выключения телевизора или компьютера, высоковольтные конденсаторы могут хранить опасный для жизни заряд в течение многих часов.

Важно: Никогда не касайтесь контактов конденсатора руками без предварительной разрядки через резистор!

Слайд 13. Вопросы для обсуждения

1. Почему при раздвигании обкладок заряженного и отключенного конденсатора его энергия увеличивается?

2. Почему в формуле энергии стоит коэффициент $\frac{1}{2}$?

3. Можно ли использовать конденсатор вместо аккумулятора в электромобиле? Какие есть препятствия?

4. Как изменится энергия конденсатора, если его заполнить диэлектриком с $\epsilon =5$, не отключая от источника?

Слайд 14. Подведем итоги

Энергия конденсатора — это энергия электрического поля между его обкладками.

Основная рабочая формула: $W=\frac{C{U}^2}{2}$.

Конденсаторы незаменимы там, где нужно быстро накопить и мгновенно отдать энергию.

Они используются во всех современных гаджетах: от фотовспышек до процессоров.
