Электрическое поле

Слайд 1. Электрическое поле

Невидимая материя, управляющая миром: от атомов до молний

Слайд 2. Что такое электрическое поле?

Электрическое поле — это особый вид материи, который существует вокруг любых тел или частиц, имеющих электрический заряд. Оно невидимо для глаз и неощутимо на вкус, но оно реально: именно через это поле передаётся взаимодействие между зарядами. Если в пространство, где есть поле, поместить другой заряд, на него тут же подействует электрическая сила.

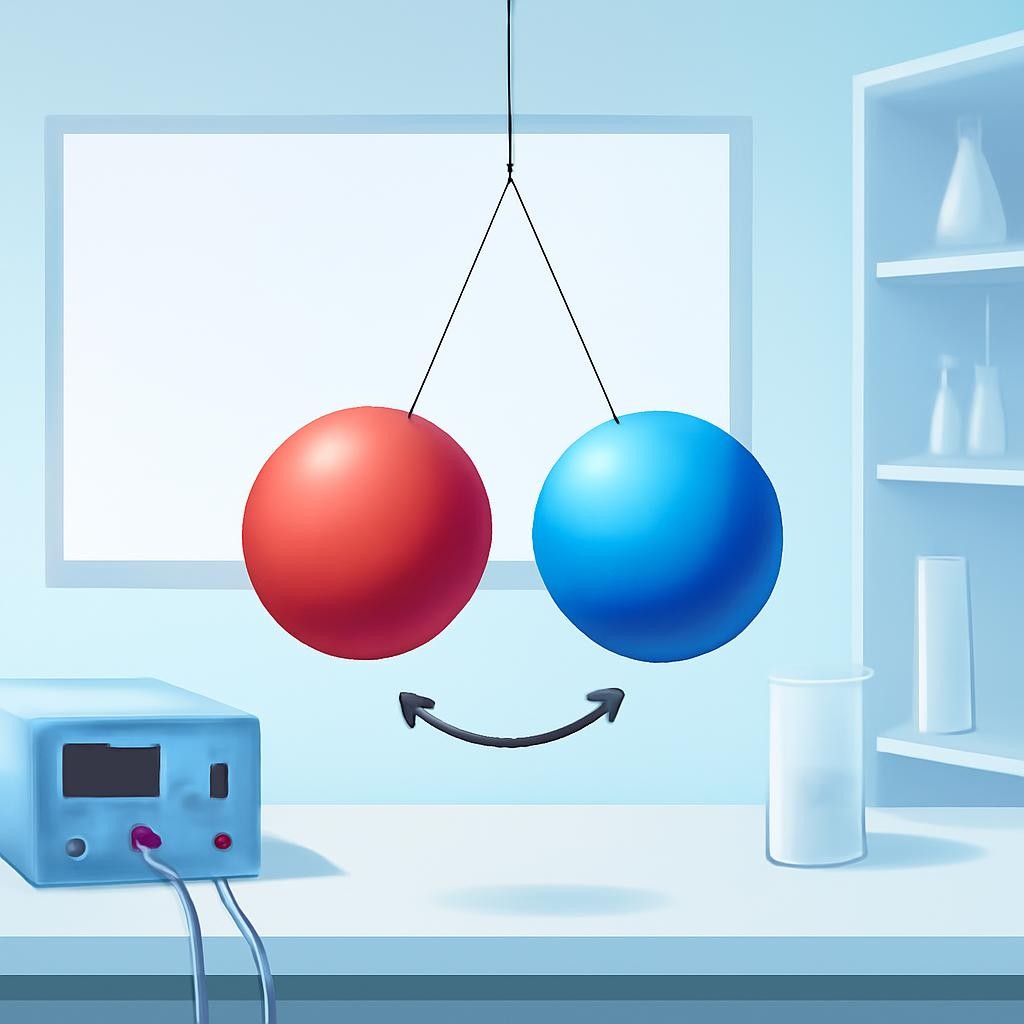

Слайд 3. Источники поля: электрические заряды

Заряд обозначается буквой $q$, измеряется в Кулонах (Кл).

Существует два типа зарядов: положительные ($+$) и отрицательные ($-$).

Одноимённые заряды отталкиваются друг от друга.

Разноимённые заряды (плюс и минус) притягиваются.

Поле — это «руки» заряда, которыми он тянет или толкает соседей.

Слайд 4. Закон Кулона: сила взаимодействия

Сила $F$ между двумя точечными зарядами зависит от их величины и расстояния между ними: $F=k\frac{|q_1|\cdot |q_2|}{r^2}$. Обратите внимание на график: при увеличении расстояния сила убывает очень быстро (обратно пропорционально квадрату). Если раздвинуть заряды в 2 раза дальше, сила станет слабее в 4 раза.

Слайд 5. Напряжённость — главная характеристика

Чтобы описать «силу» самого поля в конкретной точке, ввели понятие напряжённости $\vec{E}$. Это векторная величина, равная отношению силы, действующей на заряд, к величине этого заряда: $\vec{E}=\frac{\vec{F}}{q}$. Направление вектора $\vec{E}$ совпадает с направлением силы, которая действовала бы на положительный пробный заряд.

Слайд 6. Визуализация: силовые линии

Слайд 7. Принцип суперпозиции

Если поле создано не одним, а несколькими зарядами, то общая напряжённость в любой точке равна векторной сумме напряжённостей полей от каждого заряда. Поля не мешают друг другу, они просто складываются.

${\vec{E}}_{total}={\vec{E}}_1+{\vec{E}}_2+\cdots +{\vec{E}}_n$. Важно помнить, что складывать нужно именно векторы (с учётом их направления), а не просто модули чисел.

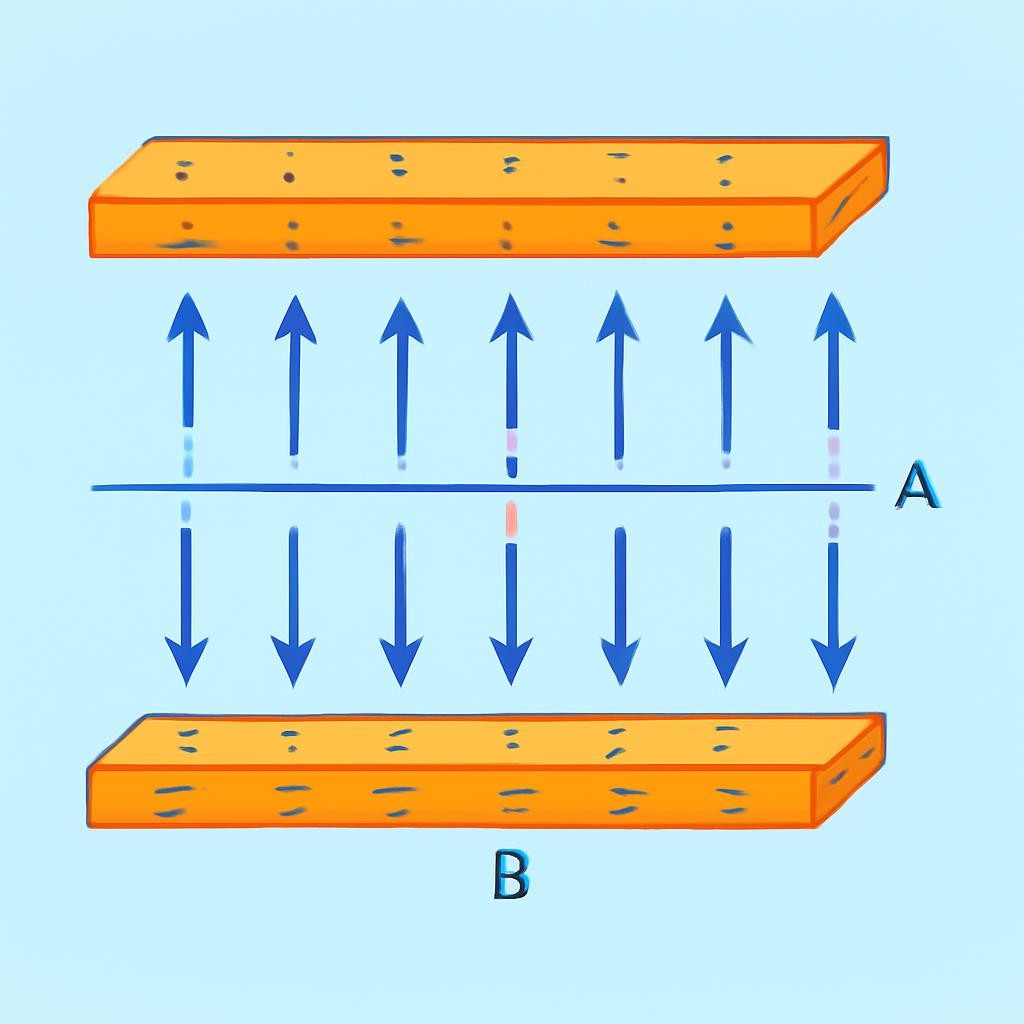

Слайд 8. Однородное электрическое поле

Это поле, в котором вектор $\vec{E}$ одинаков во всех точках. Такое поле создаётся между двумя параллельными металлическими пластинами, заряженными противоположно. Линии такого поля — строго параллельные прямые, расположенные на равном расстоянии друг от друга.

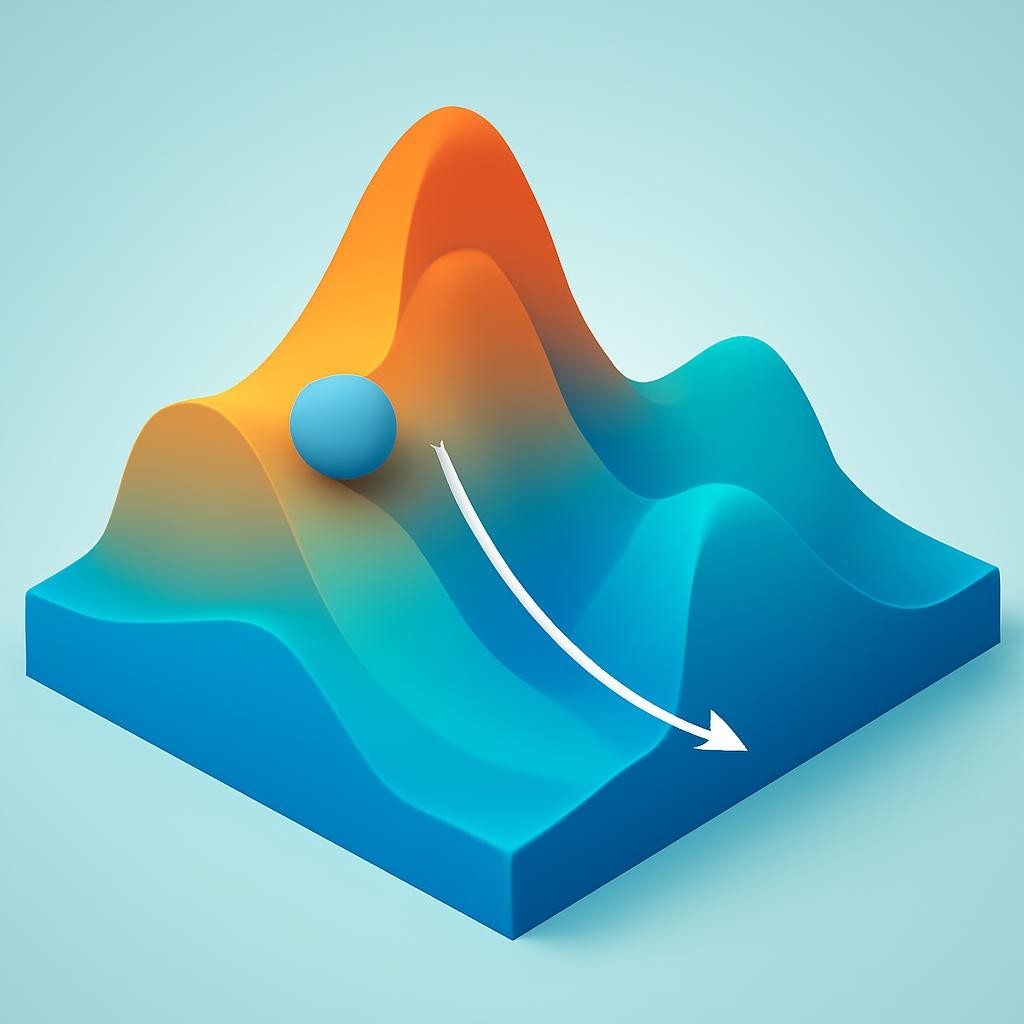

Слайд 9. Энергия и потенциал

Поле обладает потенциальной энергией.

Потенциал $\varphi$ — энергетическая характеристика (аналог высоты в гравитации).

Разность потенциалов $U={\varphi }_1-{\varphi }_2$ — это напряжение.

Работа поля по перемещению заряда: $A=qU$.

Заряды стремятся двигаться туда, где их потенциальная энергия меньше.

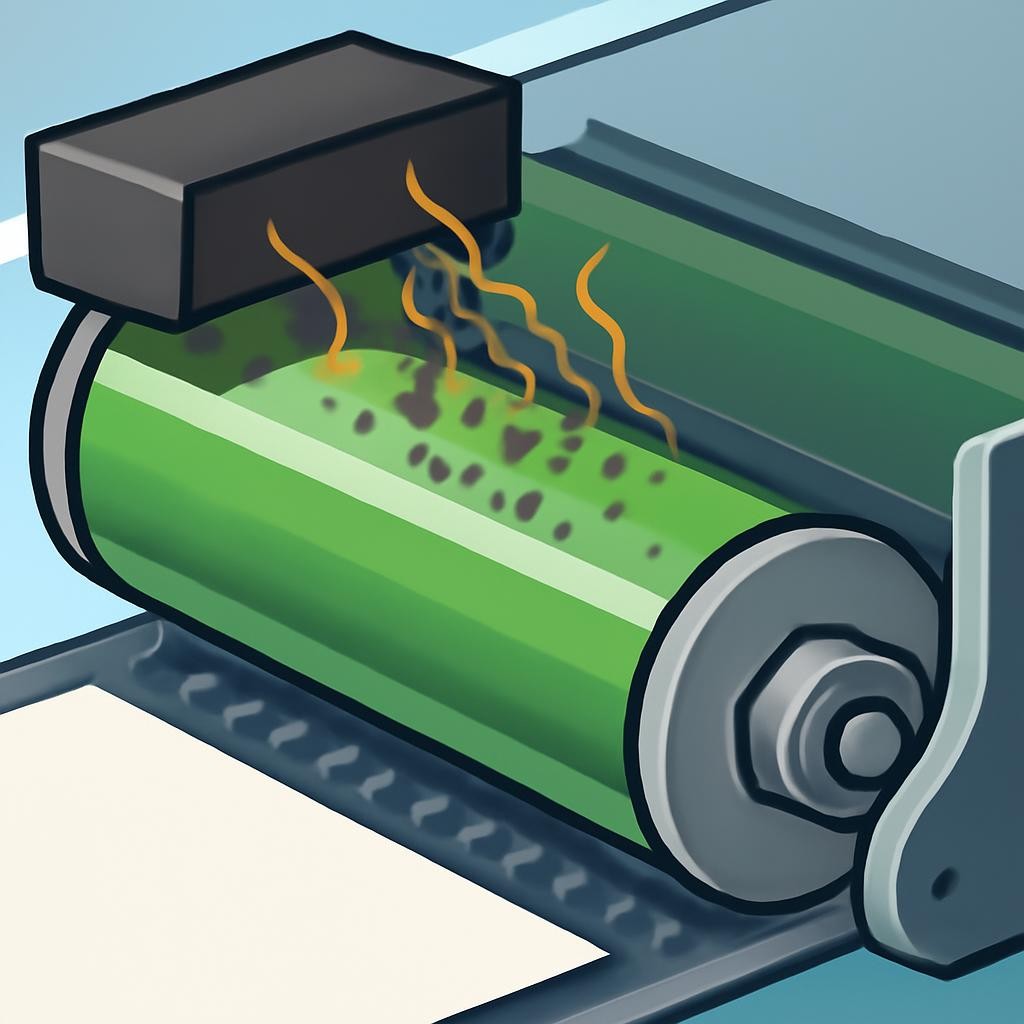

Слайд 10. Пример: Как работает ксерокс?

В основе работы лазерного принтера лежит электрическое поле. Специальный барабан получает электрический заряд. Лазер «стирает» заряд в тех местах, где должен быть белый фон. Затем заряженные частицы черного порошка (тонера) притягиваются полем только к тем местам, где остался заряд. После этого порошок переносится на бумагу и запекается.

Слайд 11. Молния и электростатическая защита

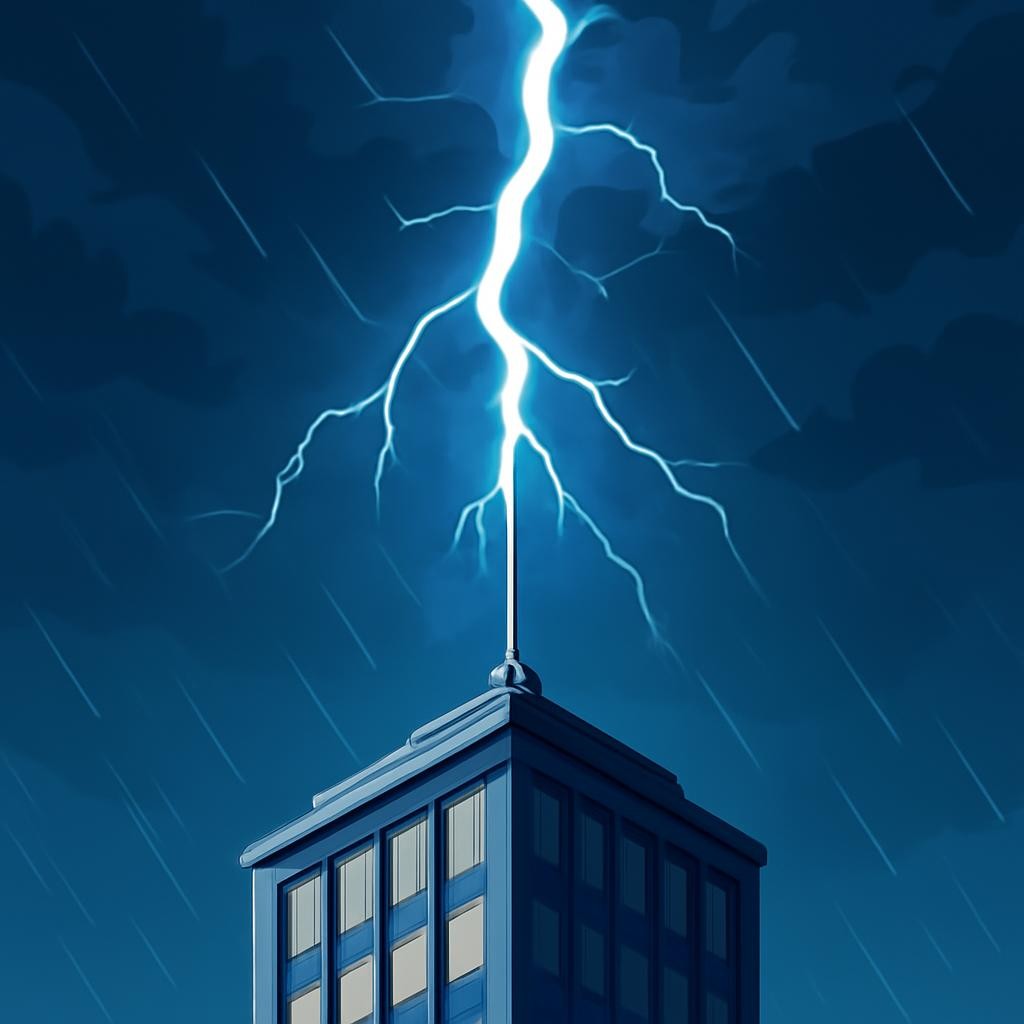

Молниеотвод создает путь для разряда

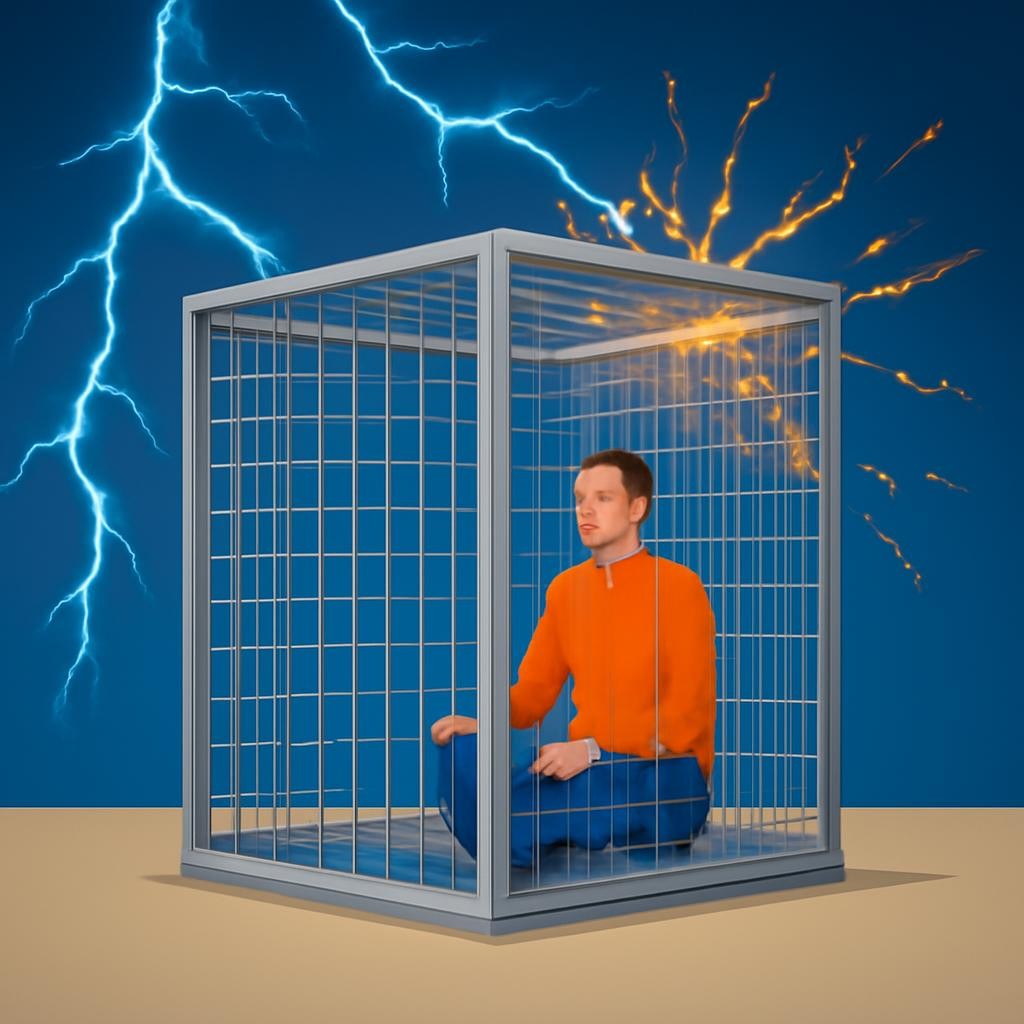

Клетка Фарадея блокирует поле внутри

Слайд 12. Диэлектрическая проницаемость $\epsilon$

Показатель $\epsilon$ говорит о том, во сколько раз поле ослабляется внутри вещества по сравнению с вакуумом. В воде электрическое поле становится слабее в 81 раз!

Слайд 13. Вопросы для обсуждения

Могут ли линии напряжённости пересекаться друг с другом? Почему?

Как изменится сила Кулона, если расстояние между зарядами уменьшить в 2 раза?

Почему во время грозы безопаснее находиться внутри автомобиля, чем рядом с ним?

Почему наэлектризованная расчёска притягивает даже нейтральные кусочки бумаги?

Слайд 14. Подведем итоги

Электрическое поле — материальный посредник взаимодействия зарядов.

Основная силовая характеристика поля — напряжённость $\vec{E}$.

Поле совершает работу по перемещению зарядов, используя свою энергию.

Закон Кулона описывает силу взаимодействия точечных зарядов.

Принцип суперпозиции позволяет находить поле от сложных систем зарядов.

Знания о поле лежат в основе современной электроники и техники.
