Движение жидкости. Уравнение Бернулли

Слайд 1. Движение жидкости. Уравнение Бернулли

Физика, 10 класс: от теории к практическому применению

Слайд 2. Модель идеальной жидкости

Для упрощения расчетов в гидродинамике мы используем понятие «идеальная жидкость».

Основные свойства:

1. Несжимаемость (плотность $\rho =\text{const}$).

2. Отсутствие вязкости (нет внутреннего трения между слоями).

3. Стационарность (скорость в каждой точке не меняется со временем).

Слайд 3. Типы течения

Слои жидкости движутся параллельно друг другу, не перемешиваясь. Такое течение наблюдается при малых скоростях и высокой вязкости.

Движение становится хаотичным, возникают вихри и активное перемешивание слоев. Характерно для высоких скоростей потока.

Слайд 4. Уравнение неразрывности

Масса жидкости, проходящая через любое сечение трубки тока в единицу времени, неизменна.

$S_1{v}_1=S_2{v}_2$

Где $S$ — площадь поперечного сечения.

$v$ — скорость потока.

Вывод: чем уже труба, тем быстрее движется жидкость.

Слайд 5. Геометрия сужающегося потока

Слайд 6. Уравнение Бернулли

Закон сохранения энергии для движущейся жидкости гласит: сумма статического, динамического и гидростатического давлений постоянна вдоль линии тока.

$P+\frac{\rho v^2}{2}+\rho gh=\text{const}$

Здесь $P$ — давление внутри жидкости, $v$ — скорость, $\rho$ — плотность, $g$ — ускорение свободного падения, $h$ — высота над уровнем отсчета.

Слайд 7. Три слагаемых энергии

Давление $P$, которое жидкость оказывает на стенки сосуда. Оно обусловлено потенциальной энергией сжатия.

Величина $\frac{\rho v^2}{2}$, связанная с кинетической энергией движения потока.

Давление $\rho gh$, зависящее от высоты столба жидкости и силы тяжести.

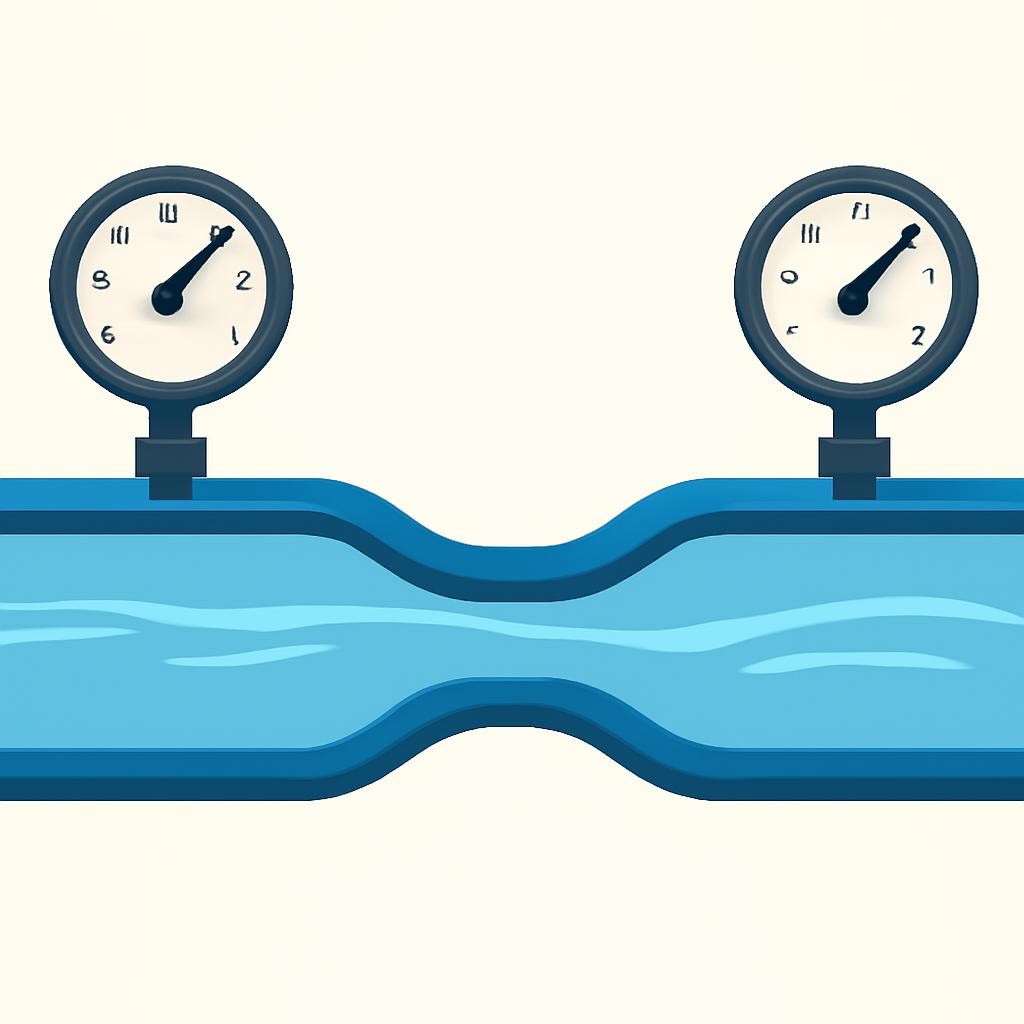

Слайд 8. Эффект Вентури

Если жидкость течет горизонтально ($h_1=h_2$), уравнение упрощается:

$P_1+\frac{\rho v_1^2}{2}=P_2+\frac{\rho v_2^2}{2}$

В узких местах, где скорость $v$ выше, давление $P$ неизбежно падает. Это фундаментальный принцип работы многих механизмов.

Слайд 9. Давление vs Скорость: главная зависимость

Эффект

Механизм

Опыт

Вопрос

Обратная связь: чем выше скорость течения жидкости или газа, тем ниже статическое давление в этой точке потока. Это фундаментальный вывод уравнения Бернулли.

Закон сохранения: при переходе в узкую часть трубы энергия давления преобразуется в кинетическую энергию. Поток ускоряется, а давление $P$ падает.

Труба Вентури: манометры показывают, что в узком месте (где скорость максимальна) уровень жидкости самый низкий, что доказывает падение давления.

Почему два судна, идущих параллельно, притягиваются? Между ними скорость потока воды выше, значит давление ниже, чем снаружи — их сталкивает внешняя сила.

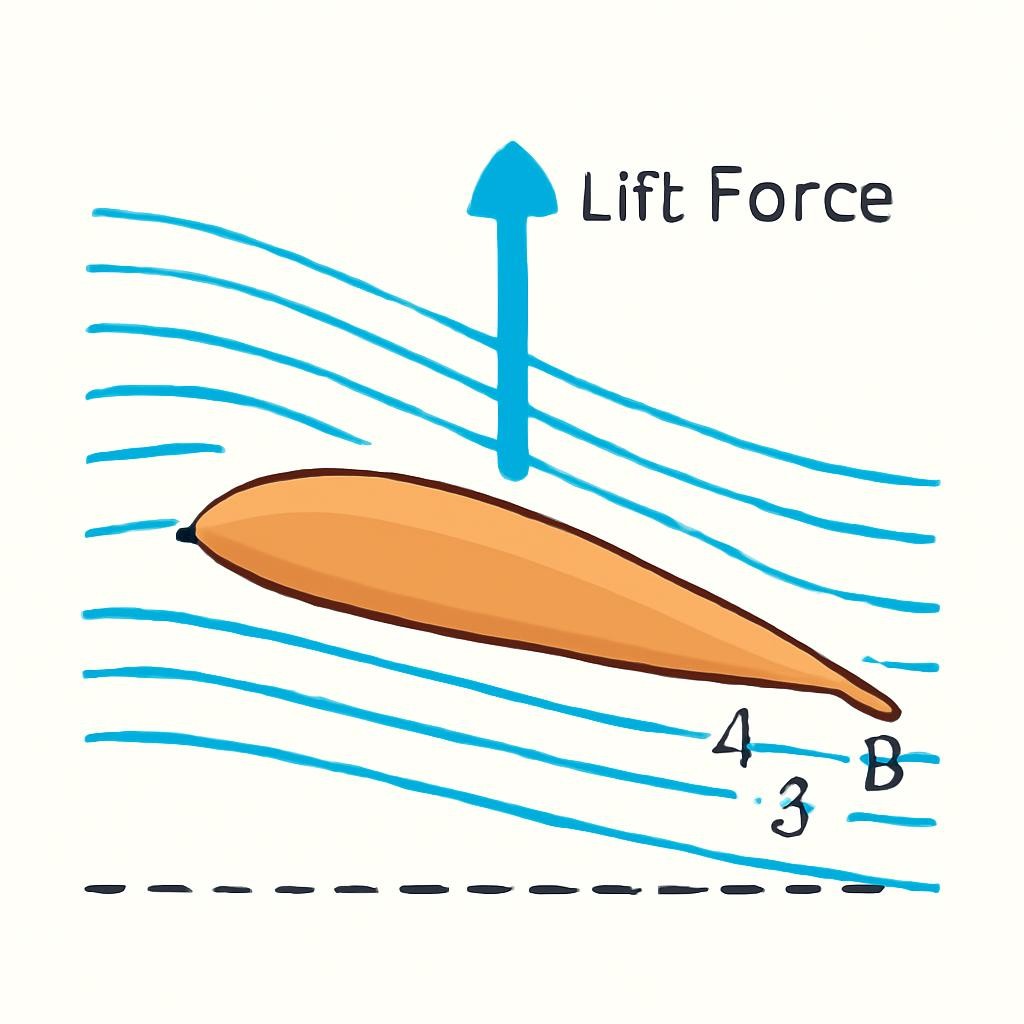

Слайд 10. Почему самолеты летают?

Крыло имеет особую форму (профиль).

1. Воздух над крылом проходит больший путь и движется быстрее.

2. Согласно Бернулли, давление над крылом падает.

3. Разность давлений снизу и сверху создает подъемную силу.

Слайд 11. Пульверизатор и карбюратор

В распылителях воздух быстро прогоняется через узкое отверстие прямо над трубкой с краской или духами. Низкое давление в потоке воздуха «высасывает» жидкость вверх.

Аналогично работает карбюратор автомобиля: поток воздуха затягивает топливо в камеру сгорания, создавая топливную смесь.

Слайд 12. Сравнение параметров потока

Важно помнить: закон Бернулли описывает перераспределение энергии, а не ее исчезновение.

Слайд 13. История открытия

1738

1752

1903

Даниил Бернулли публикует труд «Гидродинамика».

Леонард Эйлер выводит общие дифференциальные уравнения движения.

Братья Райт используют принципы Бернулли для первого полета.

Слайд 14. Вопросы для обсуждения

Почему во время сильного ветра зонт может вывернуться наизнанку?

Два корабля плывут параллельно близко друг к другу. Почему их «притягивает»?

Как с помощью уравнения Бернулли объяснить работу дымохода в печи?

Почему мяч в футболе летит по дуге, если его закрутить (эффект Магнуса)?

Слайд 15. Основные выводы

Уравнение Бернулли — это закон сохранения механической энергии для потока жидкости или газа.

Вдоль линии тока сумма всех видов давления остается постоянной.

Увеличение скорости потока всегда ведет к уменьшению статического давления в нем.

Этот закон объясняет подъемную силу крыла, работу насосов, распылителей и многие природные явления.
