Построение трехмерных моделей в САПР

8 класс · простой

Ф.И.
Класс

Разберём, как в САПР создают объёмные модели и какие навыки нужны специалисту по компьютерной графике и черчению.

№1 · ТЕРМИНЫ

1 ВОПРОС · 1 БАЛЛ

1. Цифровой объект проектирования

Как называется объёмный цифровой объект, который создают и изменяют в системе автоматизированного проектирования? Запишите краткий термин.

№2 · ИНСТРУМЕНТЫ

4 СВЯЗКИ · 1 БАЛЛ

2. Средства создания объёмной детали

Соедините каждый термин с подходящим изображением инструмента или результата работы в САПР.

АБВГ
  1. вращение
  2. вырез
  3. деталь
  4. эскиз

№3 · АНАЛИЗ ИЗОБРАЖЕНИЯ

2 ВОПРОСА · 2 БАЛЛА

3. Распознавание элементов объёмной детали

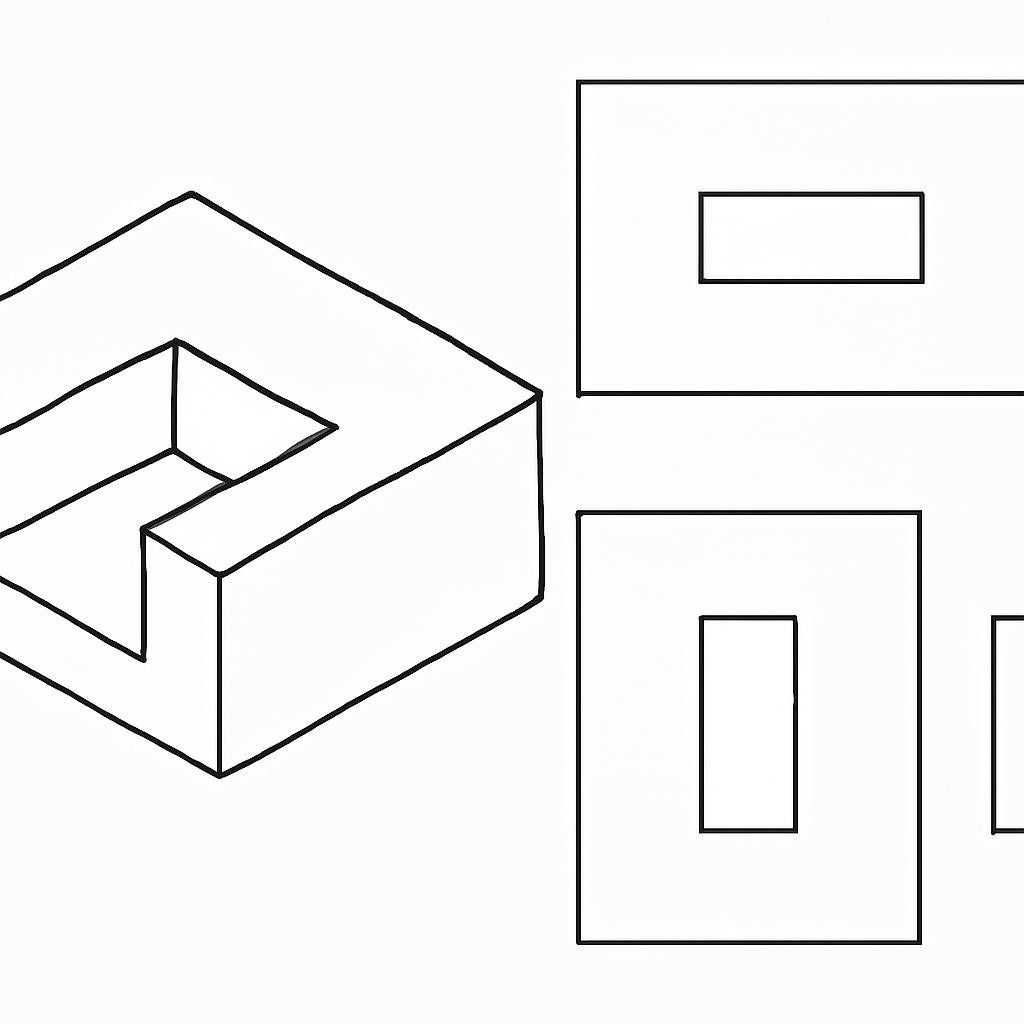

Рассмотрите изображение и ответьте на вопросы по видимым элементам модели и технических видов.

  1. Как называется сквозной прямоугольный элемент, вырезанный внутри объёмной детали?
  2. Как называется представление детали с помощью видов спереди, сверху и сбоку?

№4 · ПОСЛЕДОВАТЕЛЬНОСТЬ

1 ВОПРОС · 1 БАЛЛ

4. Порядок подготовки объёмной детали

Выберите правильную последовательность действий при создании объёмной детали по эскизу в САПР.

  • Создать эскиз → определить плоскость → нанести размеры → выполнить объёмную операцию
  • Выполнить объёмную операцию → создать эскиз → определить плоскость → нанести размеры
  • Нанести размеры → закрыть программу → создать эскиз → выполнить объёмную операцию
  • Определить плоскость → удалить эскиз → выполнить объёмную операцию → нанести размеры

№5 · ПОНЯТИЯ

3 ПРОПУСКА · 2 БАЛЛА

5. Связь эскиза, параметров и формы

Заполните пропуски в описании создания параметрической детали в САПР.

Вначале выбирают рабочую , затем строят и задают его геометрические .

№1 · ТЕРМИНЫ

1 ВОПРОС · 1 БАЛЛ

1. Главный объект 3D-построения

Как называется цифровой объёмный объект, созданный в системе автоматизированного проектирования? Запишите краткий термин.

+5 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№2 · ИНСТРУМЕНТЫ

4 СВЯЗКИ · 1 БАЛЛ

2. Инструменты построения модели

Соедините каждый термин с подходящим изображением инструмента или результата работы в САПР.

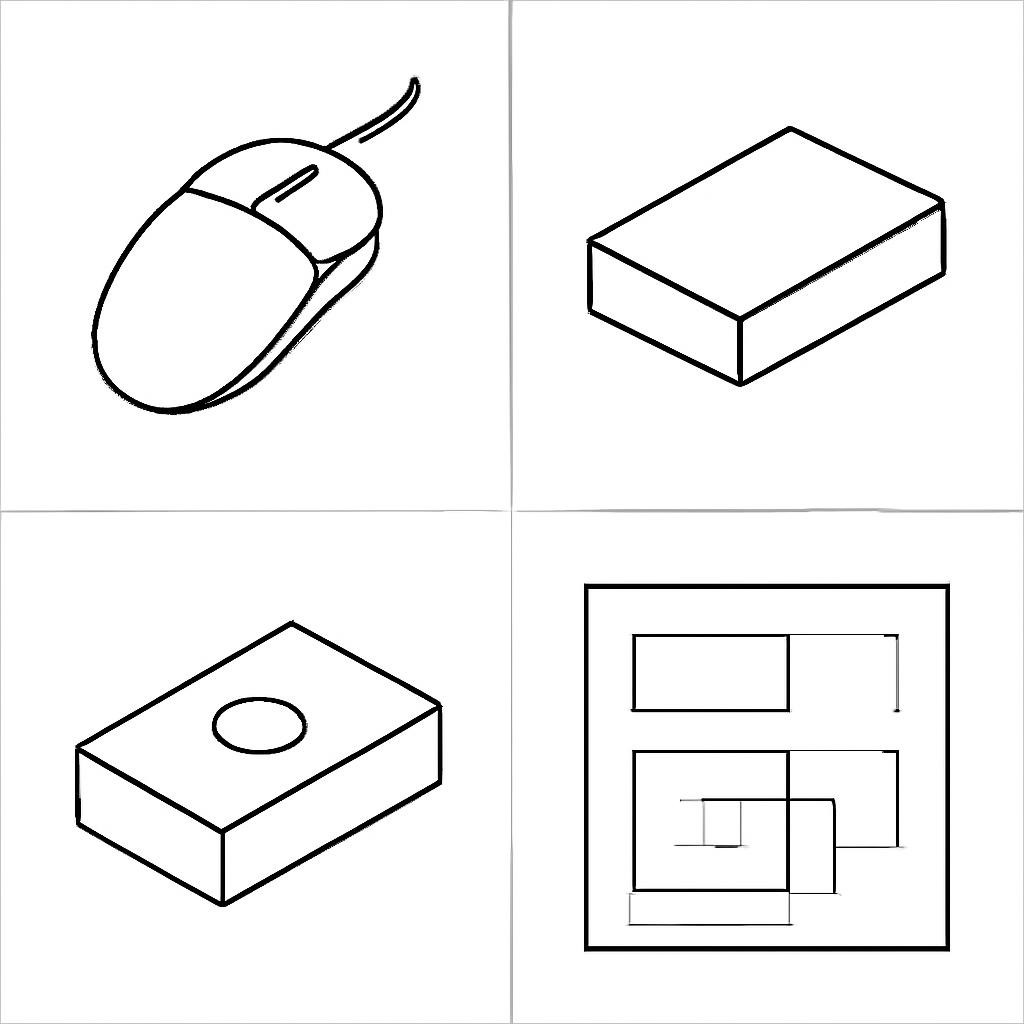

Контурная сетка из четырёх объектов, связанных с 3D-моделированием в САПР.АБВГ
  1. отверстие
  2. чертёж
  3. выдавливание
  4. мышь

№3 · АНАЛИЗ ИЗОБРАЖЕНИЯ

2 ВОПРОСА · 2 БАЛЛА

3. Чтение модели и чертежа

Рассмотрите изображение и ответьте на вопросы по видимым элементам модели и чертежа.

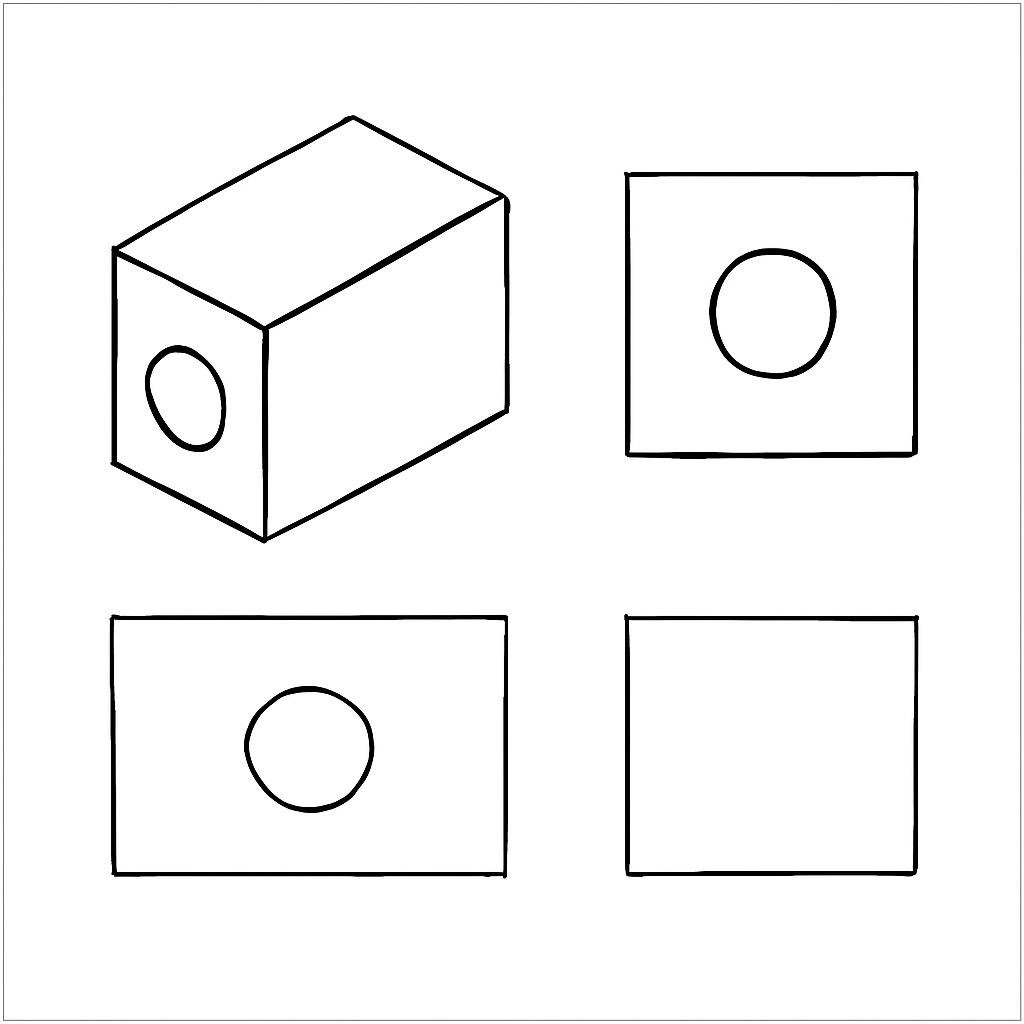

Контурное изображение объёмной детали и её технических видов.
  1. Какой элемент детали показан в виде круглого отверстия, проходящего сквозь объёмную модель?
  2. Как называется способ представления детали несколькими видами спереди, сверху и сбоку?

№4 · ПОСЛЕДОВАТЕЛЬНОСТЬ

1 ВОПРОС · 1 БАЛЛ

4. Этапы создания модели

Выберите правильную последовательность базовых действий при построении простой детали в САПР.

  • Создать эскиз → задать размеры → выполнить объёмную операцию → сохранить модель
  • Сохранить модель → выполнить объёмную операцию → создать эскиз → задать размеры
  • Задать размеры → распечатать модель → создать эскиз → выполнить объёмную операцию
  • Выполнить объёмную операцию → создать эскиз → удалить размеры → сохранить модель

№5 · ПОНЯТИЯ

3 ПРОПУСКА · 2 БАЛЛА

5. Основные элементы рабочего процесса

Заполните пропуски в описании построения модели в САПР.

Сначала создают , затем задают точные , после чего получают объёмную .
