Разберёмся, как магнитное поле управляет электрическим током. Нам предстоит освоить расчёт силы Ампера и научиться применять правило левой руки для анализа работы электродвигателей.

№1 · ТЕОРИЯ

1 БАЛЛ

1. Направление силы Ампера

Используя правило левой руки, определите направление силы Ампера, действующей на проводник с током в ситуации, изображённой на рисунке. Ток направлен перпендикулярно плоскости рисунка «от нас», линии магнитной индукции направлены вертикально вниз.

Проводник в магнитном поле

Вправо
Влево
Вверх
Сила равна нулю

№2 · ФОРМУЛА

1 БАЛЛ

2. Закон Ампера

Дополните формулировку закона, определяющего силу, действующую на участок проводника с током в магнитном поле.

№3 · РАСЧЁТ

1 БАЛЛ

3. Базовое вычисление

Вычислите модуль силы Ампера, действующей на прямой проводник длиной $20$ см, по которому течёт ток $5$ А. Проводник расположен перпендикулярно линиям однородного магнитного поля с индукцией $0, 4$ Тл. Ответ дайте в Ньютонах.

№4 · ЗАДАЧА

2 БАЛЛА

4. Проводник под углом к полю

На рисунке схематично изображён проводник длиной $l = 0, 5$ м в однородном магнитном поле. Сила тока в проводнике $I = 4$ А, индукция поля $B = 0, 2$ Тл. Угол между проводником и вектором индукции составляет $3 0^{\circ}$ . Найдите силу Ампера.

Схема расположения проводника

№5 · ТАБЛИЦА

2 БАЛЛА

5. Анализ зависимостей силы Ампера

Заполните пропущенные значения характеристик для проводника, находящегося в однородном магнитном поле перпендикулярно линиям индукции ( $α = 9 0^{\circ}$ ).

Индукция $B$ (Тл)	Ток $I$ (А)	Длина $l$ (м)	Сила $F_{A}$ (Н)
0,5		0,1
	10		1
1,2		0,25

№6 · АЛГОРИТМ

2 БАЛЛА

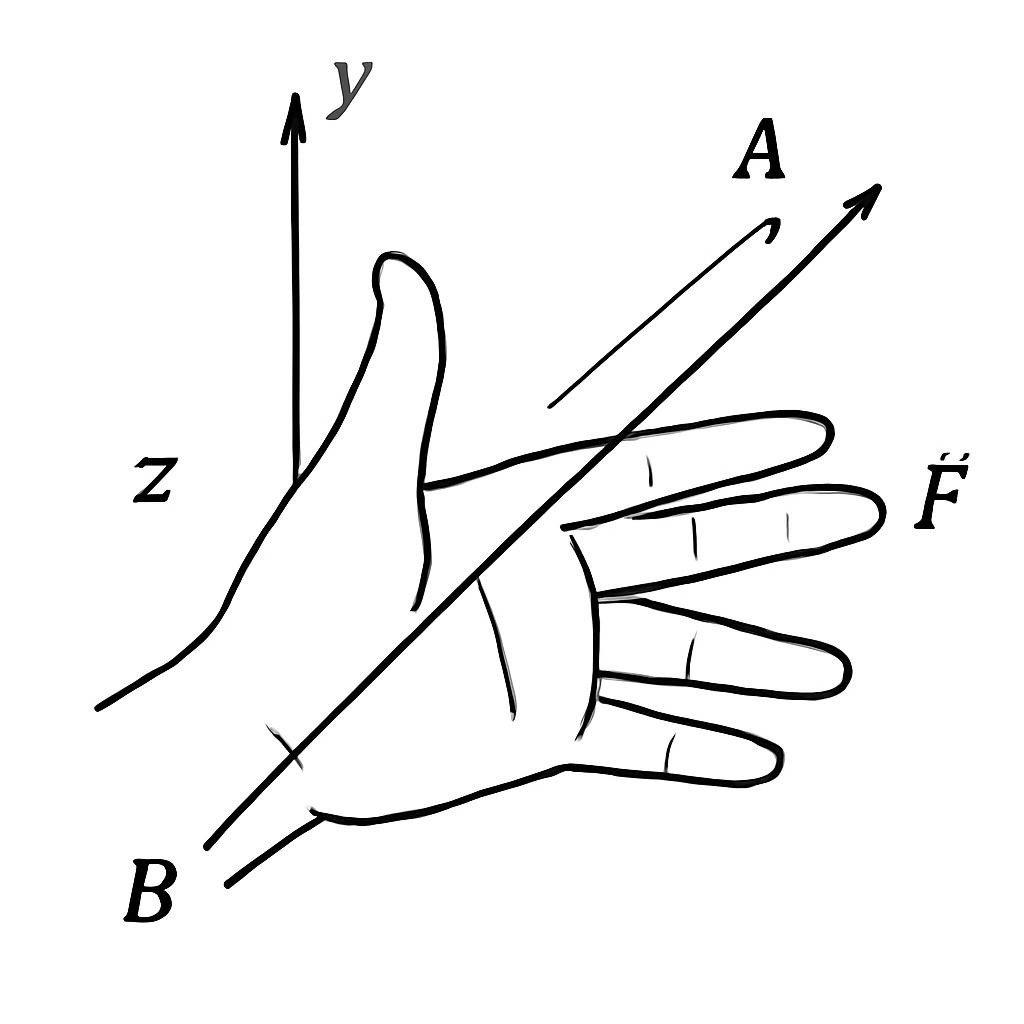

6. Применение правила левой руки

Установите правильную последовательность действий для определения направления силы Ампера.

Расположить левую руку так, чтобы линии магнитной индукции входили в ладонь
Вытянуть четыре пальца левой руки по направлению тока в проводнике
Отогнуть большой палец на $9 0^{\circ}$ в плоскости ладони
Определить по направлению большого пальца искомое направление силы

+6 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№7 · СООТВЕТСТВИЕ

2 БАЛЛА

7. Векторы и ориентация

Соотнесите элементы правила левой руки с физическими величинами, направление которых они указывают.

Элемент руки	Физическая величина
Линии входят в ладонь
Четыре пальца
Отогнутый большой палец

№8 · ЗАДАЧА

3 БАЛЛА

8. Равновесие на рельсах

Медный проводник массой $m = 40$ г и длиной $l = 0, 2$ м лежит на горизонтальных рельсах в вертикальном однородном магнитном поле с индукцией $B = 0, 5$ Тл. Коэффициент трения проводника о рельсы $μ = 0, 25$ . Какую минимальную силу тока $I$ нужно пропустить по проводнику, чтобы он сдвинулся с места? Примите $g = 10$ м/с $^{2}$ .

Вид сверху на систему

№9 · ИСКЛЮЧЕНИЕ

2 БАЛЛА

9. Отсутствие взаимодействия

Выберите ситуацию, в которой сила Ампера, действующая на проводник с током в магнитном поле, будет равна нулю.

Проводник расположен вдоль линий магнитной индукции
Проводник расположен под углом $4 5^{\circ}$ к линиям индукции
Проводник расположен перпендикулярно линиям индукции
Проводник имеет форму кольца, плоскость которого перпендикулярна линиям индукции

№10 · КАТЕГОРИЗАЦИЯ

3 БАЛЛА

10. Взаимодействие токов

Распределите пары параллельных проводников с током по категориям в зависимости от характера их механического взаимодействия.

Направление токов в проводниках	Результат взаимодействия
Токи направлены в одну сторону
Токи направлены в противоположные стороны
Ток течёт только в одном проводнике

№11 · ТЕРМИНЫ

10 СЛОВ · 3 БАЛЛА

11. Магнитные взаимодействия в технике и теории

Разгадай кроссворд, вспомнив ключевые понятия, связанные с действием магнитного поля на проводник с током, и приборы, в которых это явление используется.

По горизонтали

Устройство, работа которого основана на вращении рамки с током в магнитном поле.
Единица измерения магнитной индукции в системе СИ.
Замкнутый контур, на который в магнитном поле действует вращающий момент.
Значение силы Ампера при угле в 90 градусов между током и индукцией.

По вертикали

Особый вид материи, создаваемый движущимися электрическими зарядами.
Тригонометрическая функция угла между проводником и линиями поля в законе Ампера.
Математическая характеристика силы Ампера и магнитной индукции.
Устройство в звуковой технике, использующее колебания проводника с током в поле магнита.
Силовая характеристика магнитного поля, входящая в формулу силы Ампера.
Французский физик, в честь которого названа сила взаимодействия поля и тока.
