Презентация к уроку на тему:

Графы: как находить оптимальный маршрут

Презентация для урока информатики в 9 классе о графах и поиске оптимального маршрута. На слайдах — понятия вершин, рёбер и весов, схема алгоритма Дейкстры, критерии выбора маршрута и вопросы для самопроверки.

Информатика9 класс10 слайдов
Алгоритм поиска кратчайшего пути
Для графа с неотрицательными весами часто применяют алгоритм Дейкстры.

Идея: выбрать ещё не обработанную вершину с наименьшим известным расстоянием, затем попытаться улучшить расстояния до её соседей. Процесс повторяется, пока нужная вершина не будет обработана.

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Три шага работы алгоритма
1. Старт
Начальной вершине присваивается расстояние , остальным — условно бесконечные значения.
2. Выбор
Выбирается непосещённая вершина с минимальным известным расстоянием.
3. Проверка
Расстояния до соседей пересчитываются, если новый путь оказался короче.

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

«Лучший маршрут зависит от критерия»
— Время, расстояние и стоимость могут привести к разным оптимальным решениям

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Проверь себя
Понятие
Чем вершина отличается от ребра?
Модель
Что могут обозначать вершины и рёбра в карте дорог?
Сравнение
Почему маршрут с меньшим числом рёбер не всегда самый короткий?
Практика
Составьте граф из пяти вершин и найдите путь между двумя выбранными вершинами.

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Итоги
  • Граф состоит из вершин и рёбер
  • Путь соединяет вершины последовательностью рёбер
  • Вес ребра задаёт стоимость перехода
  • Оптимальный маршрут определяется выбранным критерием
  • Алгоритм Дейкстры помогает находить кратчайшие пути при неотрицательных весах

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

1 / 10
Текст презентации

  1. Слайд 1. Графы: как находить оптимальный маршрут

    Информатика, 9 класс

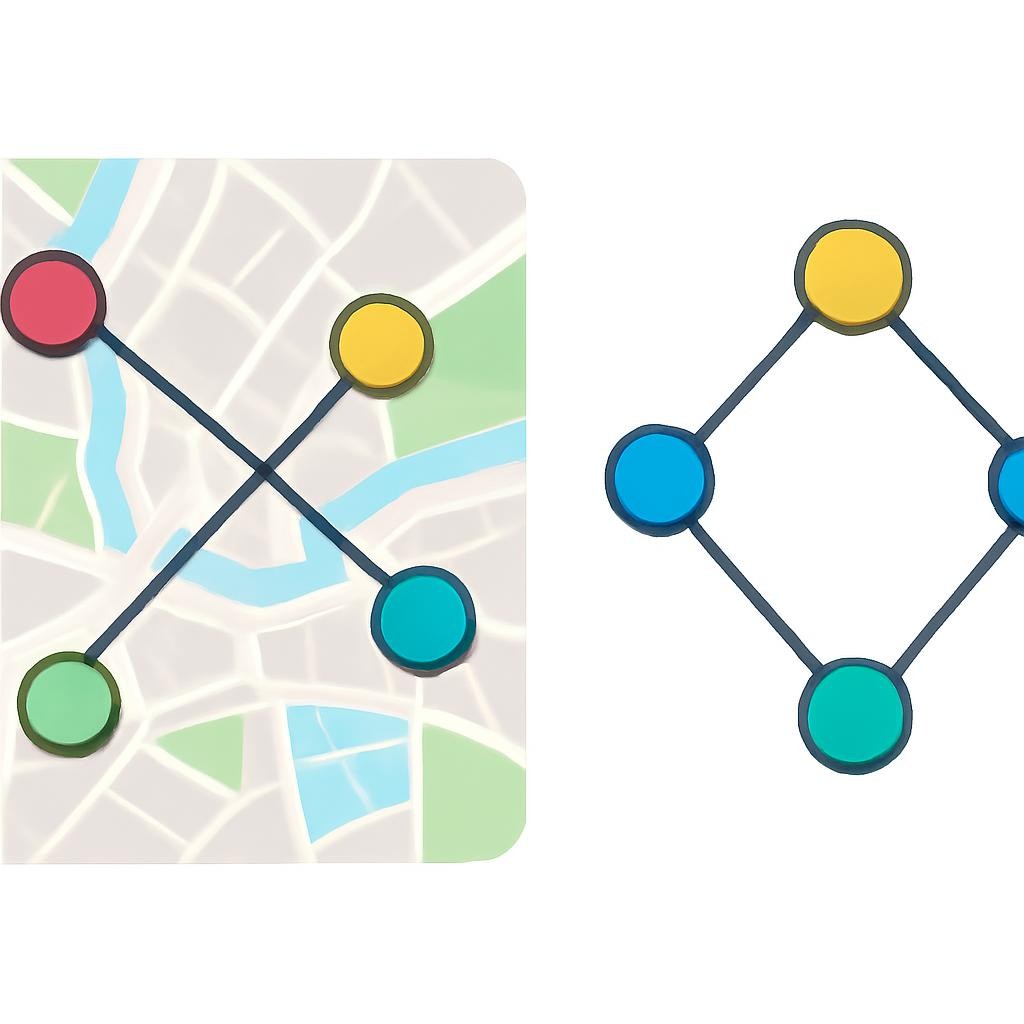

  2. Слайд 2. Что такое граф

    Граф — это модель объектов и связей между ними. Объекты называют вершинами, а связи между ними — рёбрами.

    Графы помогают описывать дороги между городами, связи между страницами сайта, взаимодействие пользователей и структуру компьютерной сети.

  3. Слайд 3. Основные понятия

    Вершина — объект, представленный точкой графа

    Ребро — связь между двумя вершинами

    Путь — последовательность вершин, соединённых рёбрами

    Длина пути — сумма весов его рёбер

    Вес ребра — стоимость, расстояние или время перехода

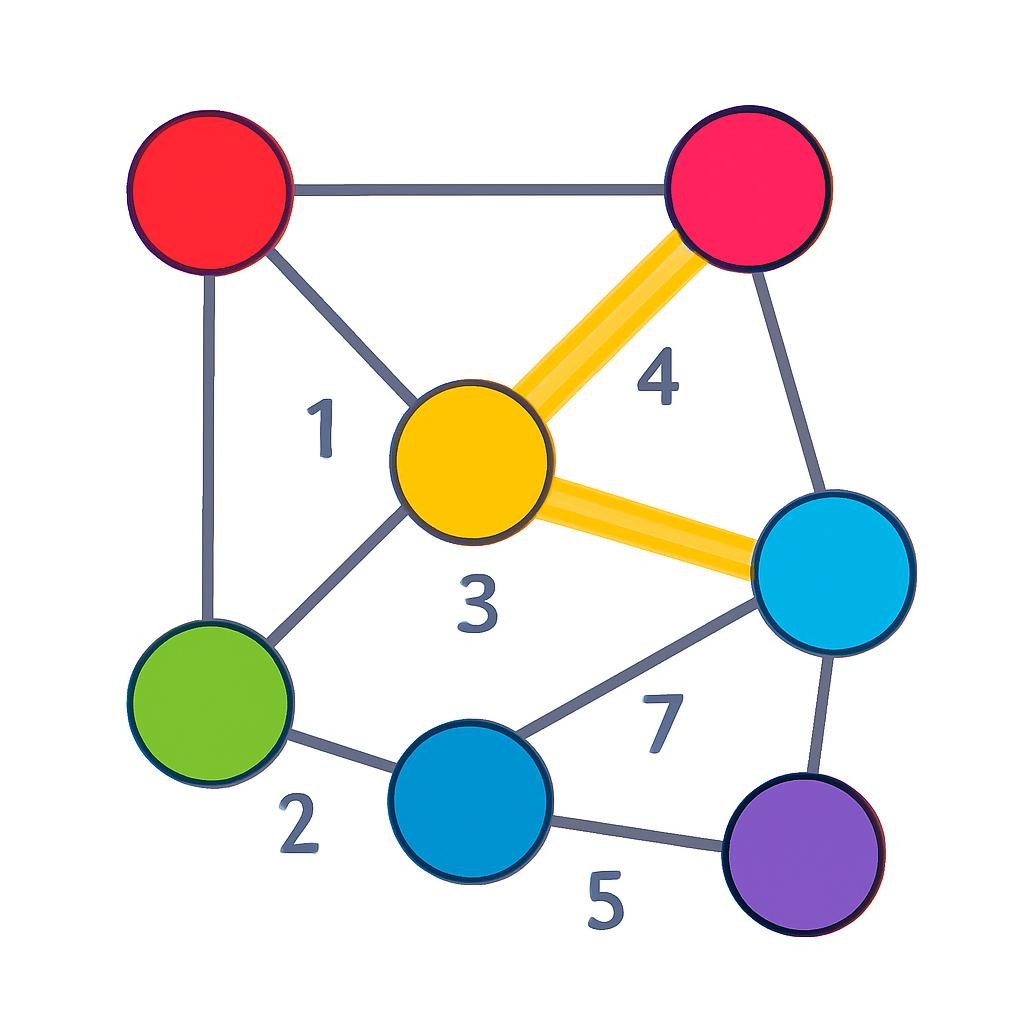

  4. Слайд 4. Граф с весами рёбер

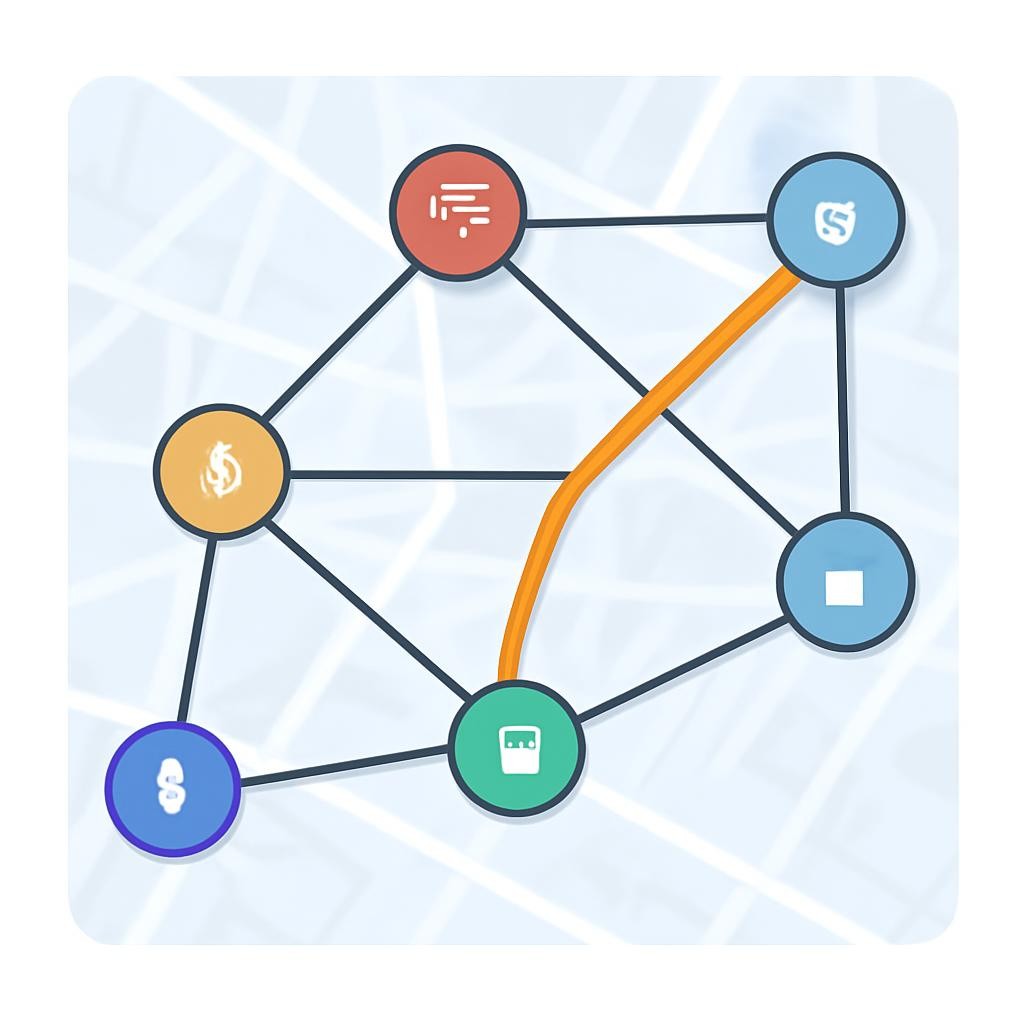

  5. Слайд 5. Как сравнивать маршруты

    Минимизируется суммарный вес рёбер. Например, это может быть расстояние или время поездки.

    Выбирается маршрут с лучшим результатом по заданному критерию: минимальным временем, стоимостью или числом пересадок.

  6. Слайд 6. Алгоритм поиска кратчайшего пути

    Для графа с неотрицательными весами часто применяют алгоритм Дейкстры.

    Идея: выбрать ещё не обработанную вершину с наименьшим известным расстоянием, затем попытаться улучшить расстояния до её соседей. Процесс повторяется, пока нужная вершина не будет обработана.

  7. Слайд 7. Три шага работы алгоритма

    Начальной вершине присваивается расстояние , остальным — условно бесконечные значения.

    Выбирается непосещённая вершина с минимальным известным расстоянием.

    Расстояния до соседей пересчитываются, если новый путь оказался короче.

  8. Слайд 8. «Лучший маршрут зависит от критерия»

    — Время, расстояние и стоимость могут привести к разным оптимальным решениям

  9. Слайд 9. Проверь себя

    Чем вершина отличается от ребра?

    Что могут обозначать вершины и рёбра в карте дорог?

    Почему маршрут с меньшим числом рёбер не всегда самый короткий?

    Составьте граф из пяти вершин и найдите путь между двумя выбранными вершинами.

  10. Слайд 10. Итоги

    Граф состоит из вершин и рёбер

    Путь соединяет вершины последовательностью рёбер

    Вес ребра задаёт стоимость перехода

    Оптимальный маршрут определяется выбранным критерием

    Алгоритм Дейкстры помогает находить кратчайшие пути при неотрицательных весах
