Условия равновесия тел и центр тяжести

Слайд 1. Условия равновесия тел и центр тяжести

Физика, 9 класс. Изучаем, почему предметы сохраняют покой и как их не уронить.

Слайд 2. Что такое равновесие?

В физике под равновесием понимают состояние тела, при котором оно сохраняет свой покой или равномерное прямолинейное движение относительно выбранной системы отсчёта. Это происходит, когда все внешние воздействия на тело скомпенсированы.

Для твёрдого тела недостаточно просто 'не двигаться' — оно также не должно вращаться.

Слайд 3. Центр тяжести тела

Центр тяжести — это точка, через которую проходит равнодействующая всех сил тяжести, действующих на каждую частицу тела.

Для однородных тел правильной формы (шар, куб) он совпадает с геометрическим центром.

Если тело подвесить за центр тяжести, оно будет оставаться в покое при любой ориентации.

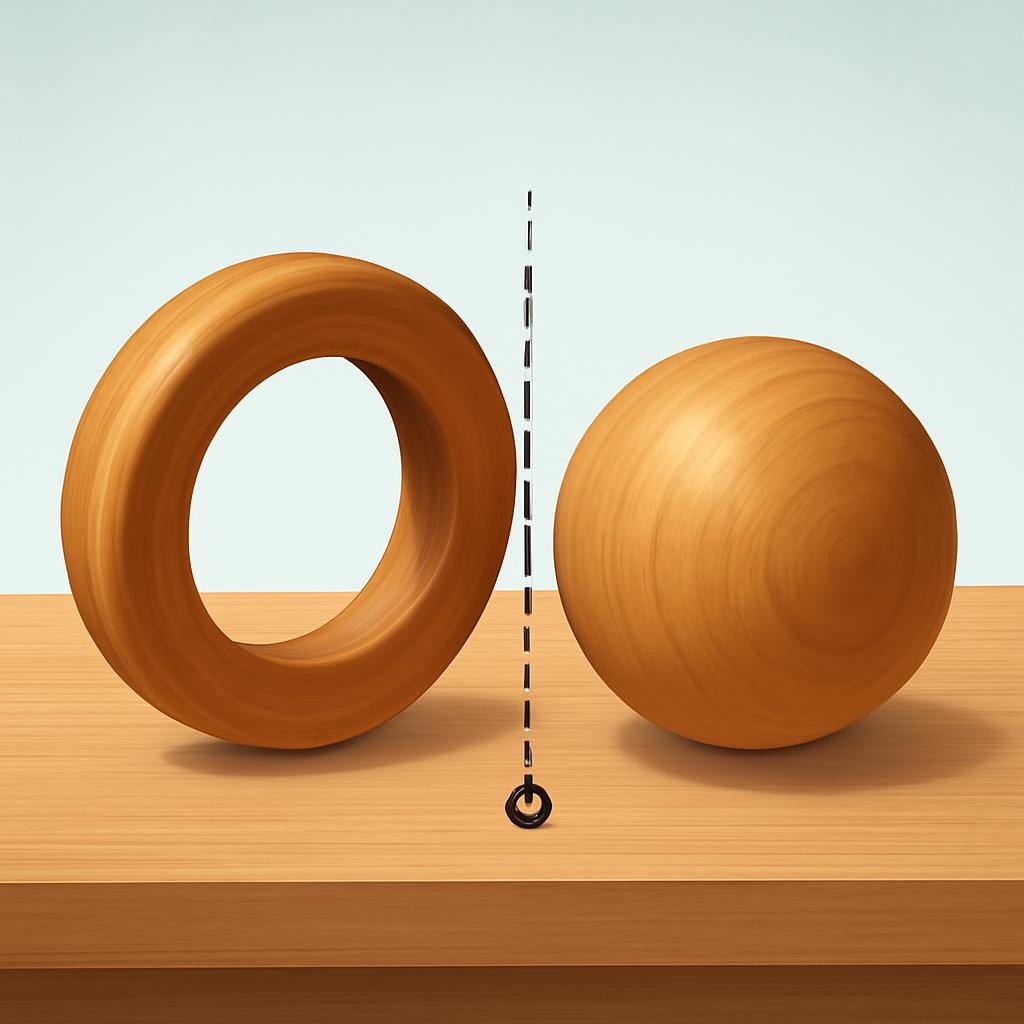

Центр тяжести может находиться вне самого тела (например, у кольца или пустого стакана).

Слайд 4. Как найти центр тяжести?

Для простых фигур (прямоугольник, круг) центр находится в точке пересечения осей симметрии или диагоналей.

Тело свободно подвешивают за разные точки. Центр тяжести лежит на пересечении вертикальных линий, проведённых от точек подвеса.

Для сложных конструкций используются формулы средневзвешенных координат масс всех частей объекта.

Слайд 5. Первое условие равновесия

Чтобы тело не совершало поступательного движения (не сдвигалось), векторная сумма всех приложенных к нему сил должна быть равна нулю: $\sum \vec{F}=0$.

Это означает, что силы, тянущие вверх, уравновешиваются силами, тянущими вниз, а силы 'влево' равны силам 'вправо'.

Слайд 6. Второе условие равновесия

Даже если сумма сил равна нулю, тело может вращаться. Чтобы вращения не было, сумма моментов сил должна быть равна нулю: $\sum M=0$.

Момент силы $M=F\cdot d$, где $d$ — плечо силы (кратчайшее расстояние от оси вращения до линии действия силы).

Слайд 7. Виды равновесия

При отклонении тело само возвращается в исходное состояние (шарик в ямке). Центр тяжести при этом поднимается.

При малейшем сдвиге тело ещё сильнее отклоняется (шарик на горке). Центр тяжести при этом опускается.

При любом перемещении тело остаётся в покое (шарик на столе). Высота центра тяжести не меняется.

Игрушка 'Ванька-встанька' устойчива, так как её центр тяжести расположен максимально низко.

Слайд 8. Устойчивость и площадь опоры

На графике показан условный коэффициент устойчивости. Тело тем устойчивее, чем больше его площадь опоры и чем ниже расположен его центр тяжести. При наклоне вертикальная линия из центра тяжести не должна выходить за пределы площади опоры.

Слайд 9. Вопросы для обсуждения

Почему Пизанская башня стоит и не падает, хотя она наклонена?

Зачем канатоходцы держат в руках длинный и тяжелый шест?

Как изменится центр тяжести стакана, если в него постепенно наливать воду?

Почему водителям грузовиков запрещено перевозить тяжелые грузы на крыше или в верхней части кузова?

Почему мы расставляем ноги шире, когда стоим в качающемся автобусе?

Слайд 10. Подведем итоги

Для равновесия тела нужны два условия: равенство нулю суммы сил и суммы моментов сил.

Центр тяжести — это точка приложения силы тяжести всего тела.

Устойчивость зависит от высоты центра тяжести и размеров площади опоры.

Виды равновесия: устойчивое, неустойчивое и безразличное.

Знание этих законов необходимо в строительстве, машиностроении и даже в спорте.
