Закон Ома и сопротивление проводника

Слайд 1. Закон Ома и сопротивление проводника

Основы электродинамики: от движения частиц до инженерных расчётов

Слайд 2. Природа электрического тока

Электрический ток — это упорядоченное (направленное) движение заряженных частиц. В металлах этими частицами являются свободные электроны.

Для возникновения тока необходимы:

1. Наличие свободных зарядов.

2. Наличие электрического поля (разности потенциалов).

3. Замкнутая цепь.

Слайд 3. Причинно-следственная связь

Электрическое поле совершает работу по перемещению заряда. Чем выше разность потенциалов, тем сильнее поле «давит» на заряды.

Результат воздействия поля. Интенсивность движения зарядов напрямую зависит от того, какую энергию им сообщает источник.

Слайд 4. Однородный участок цепи

Участок цепи, на который не действуют сторонние силы

Слайд 5. Вольтамперная характеристика (ВАХ)

Для металлических проводников ВАХ представляет собой прямую линию. Это означает прямую пропорциональную зависимость: $I\propto U$. При увеличении напряжения в $n$ раз, сила тока увеличивается во столько же раз.

Слайд 6. Закон Ома для участка цепи

Сформулирован Георгом Омом в 1826 году:

Сила тока в однородном участке цепи прямо пропорциональна напряжению на этом участке и обратно пропорциональна его сопротивлению.

Формула: $I=\frac{U}{R}$

Слайд 7. Гидравлическая аналогия

Для лучшего понимания представьте водопровод:

Напряжение ($U$) — это давление воды (насос).

Сила тока ($I$) — это поток воды (л/сек).

Сопротивление ($R$) — это узость трубы или засор.

Чем сильнее насос, тем больше поток. Чем уже труба, тем поток меньше.

Слайд 8. Электрическое сопротивление ($R$)

Сопротивление — основная электрическая характеристика проводника.

Единица измерения: Ом ($\Omega$).

$1$ Ом — это сопротивление такого проводника, в котором при напряжении $1$ В протекает ток силой $1$ А.

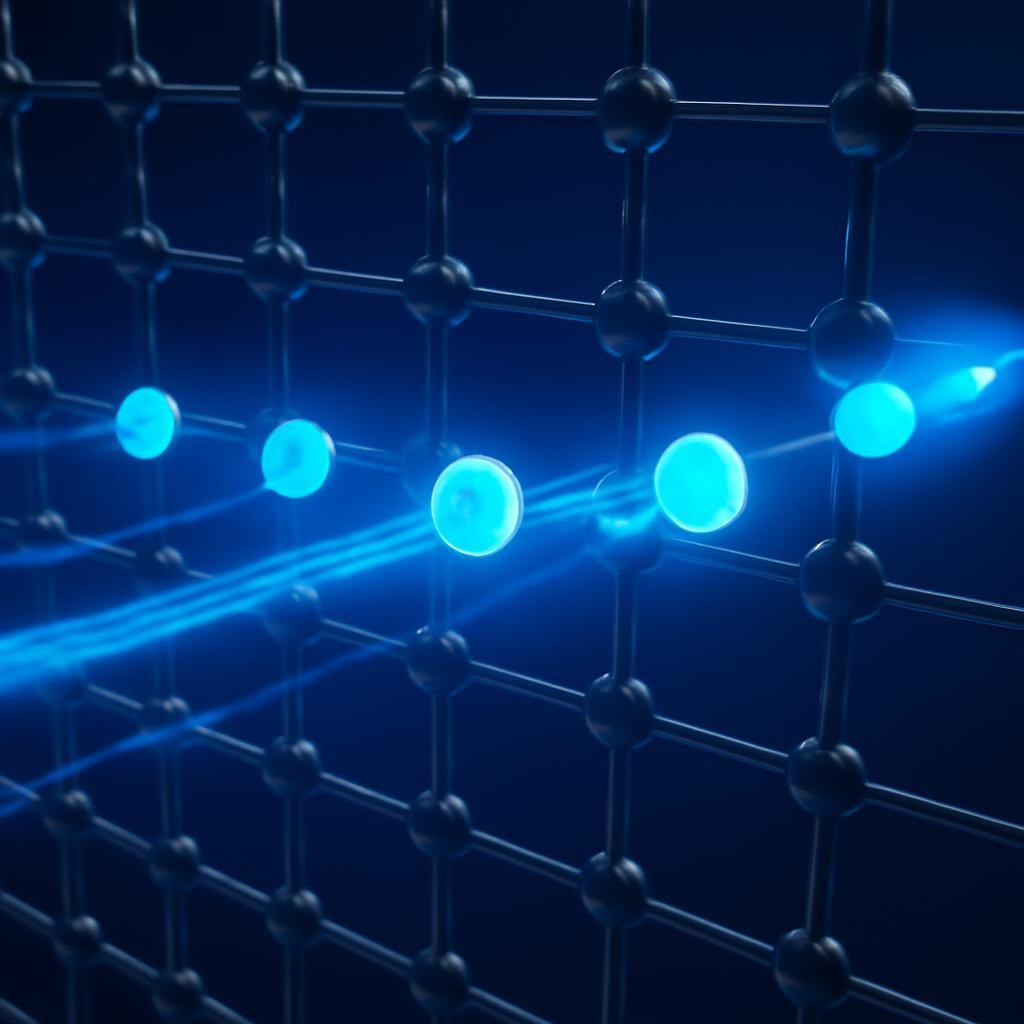

Причина сопротивления: столкновения электронов с ионами кристаллической решётки металла.

Слайд 9. От чего зависит сопротивление?

Длина проводника ($L$): чем длиннее путь, тем больше препятствий для зарядов.

Площадь ($S$): широкая «дорога» позволяет пройти большему числу электронов одновременно.

Удельное сопротивление ($\rho$): индивидуальная способность вещества мешать току.

Слайд 10. Расчётная формула сопротивления

Сопротивление однородного проводника постоянного сечения:

$R=\rho \cdot \frac{L}{S}$

Где:

$\rho$ — удельное сопротивление (Ом$\cdot$м);

$L$ — длина проводника (м);

$S$ — площадь поперечного сечения (м²).

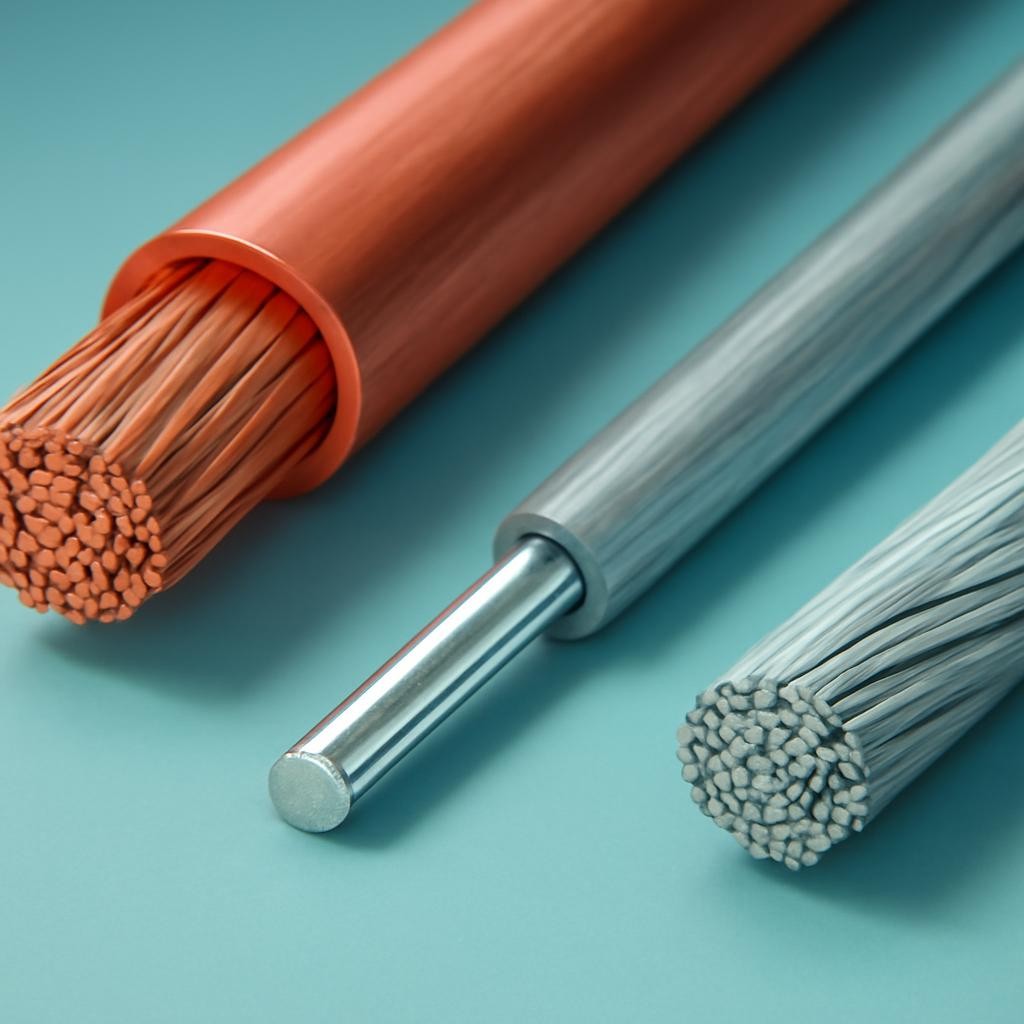

Слайд 11. Удельное сопротивление материалов

Слайд 12. Проводимость: взгляд с другой стороны

Электропроводность $G=1/R$. Показывает, насколько легко току течь.

Измеряется в Сименсах (См). $1$ См = $1/\Omega$.

Удельная проводимость $\sigma =1/\rho$. Характеристика чистого материала.

Формула через проводимость: $G=\sigma \cdot \frac{S}{L}$.

Слайд 13. «Электричество — это не магия, а строгое соответствие потенциала и препятствия на его пути»

— Научный принцип электродинамики

Слайд 14. Алгоритм решения задач

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Определить материал по таблице удельного сопротивления $\rho$.

Привести все единицы измерения к СИ (длину в метры, сечение в м²).

Рассчитать $R$ по геометрическим параметрам или найти из закона Ома.

Найти ток $I$ или напряжение $U$, используя $I=U/R$.

Слайд 15. Итоги урока

Закон Ома: $I=U/R$ — база всей электротехники.
Сопротивление зависит от материала, длины и толщины проводника.
Удельное сопротивление — паспортная характеристика вещества.
