Электроизмерительные приборы

Слайд 1. Электроизмерительные приборы

Принципы работы, классификация и правила подключения в электрических цепях

Слайд 2. Классификация приборов

По способу представления данных:

Аналоговые (стрелочные) — наглядная динамика.

Цифровые — высокая точность и удобство чтения.

По роду тока:

Приборы постоянного тока.

Приборы переменного тока.

Универсальные (мультиметры).

Слайд 3. Сердце прибора: Гальванометр

Большинство аналоговых приборов основано на магнитоэлектрической системе. Внутри находится катушка с током в поле постоянного магнита. При прохождении тока $I$ возникает вращающий момент, который отклоняет стрелку пропорционально силе тока. Пружина создает противодействующий момент, фиксируя стрелку на определенном значении.

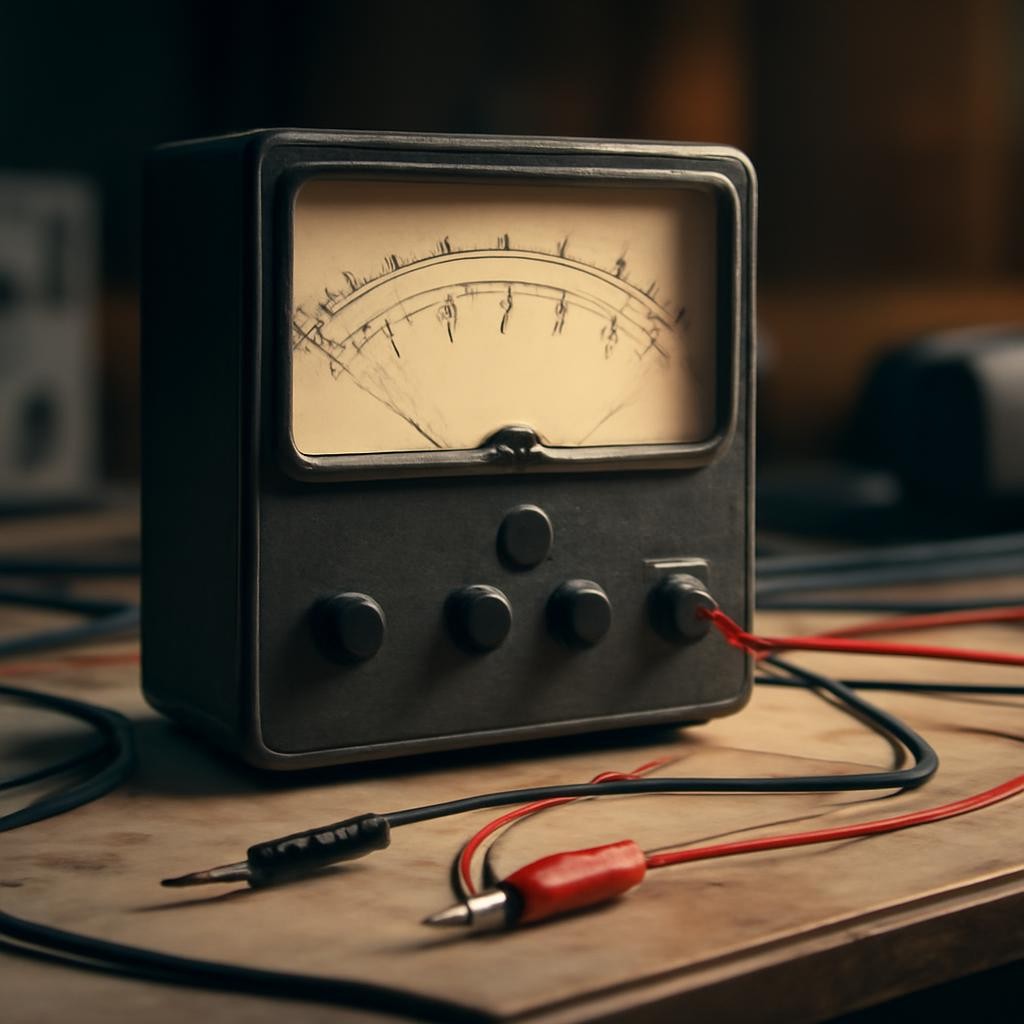

Слайд 4. Амперметр: Измерение силы тока

Амперметр измеряет заряд, проходящий через сечение проводника в единицу времени. Чтобы не изменять ток в цепи, его собственное сопротивление $R_a$ должно быть максимально малым. Включается в цепь строго последовательно с нагрузкой.

Слайд 5. Вольтметр: Измерение напряжения

Вольтметр измеряет разность потенциалов между двумя точками. Чтобы ток не уходил в прибор, его сопротивление $R_v$ должно быть очень большим (в идеале — бесконечным).

Включается параллельно участку цепи, на котором измеряется напряжение. Ошибка подключения (последовательно) приведет к разрыву работы цепи из-за высокого сопротивления.

Слайд 6. Сравнение основных приборов

Важно помнить: неправильное подключение амперметра (параллельно источнику) вызовет короткое замыкание и выход прибора из строя.

Слайд 7. Погрешности и классы точности

Класс точности показывает максимально допустимую относительную погрешность в процентах от шкалы прибора. Чем меньше число, тем точнее измерения.

Слайд 8. Другие виды приборов

Для измерения электрического сопротивления проводников.

Измеряет мощность электрического тока ($P=U\cdot I$).

Визуализирует изменение напряжения во времени.

Комбинированный прибор для всех базовых величин.

Слайд 9. Вопросы для обсуждения

Почему нельзя подключать амперметр к розетке напрямую?

Как изменится яркость лампы, если к ней последовательно добавить вольтметр?

Зачем в амперметрах используют шунты (параллельные резисторы)?

В каких случаях стрелочный прибор удобнее цифрового?

Слайд 10. Подведем итоги

Амперметр включается последовательно, вольтметр — параллельно.

Собственное сопротивление прибора не должно искажать работу цепи.

Класс точности определяет надежность полученных данных.

Современные мультиметры заменяют целый набор узкоспециализированных устройств.
