Применение закона Ампера

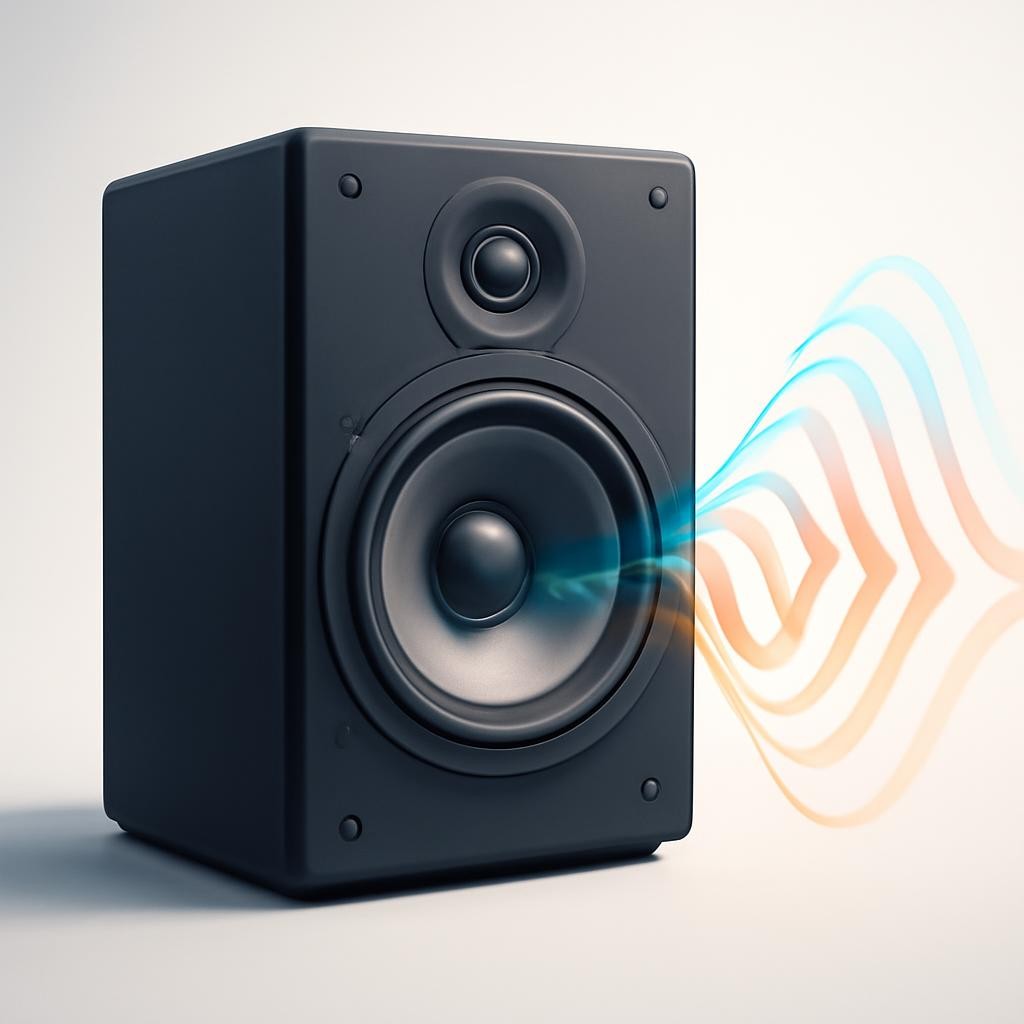

Слайд 1. Применение закона Ампера: Громкоговоритель

Как электрические сигналы превращаются в живой звук

Слайд 2. Фундамент: Закон Ампера

Закон Ампера описывает силу, с которой магнитное поле действует на проводник с током.

Формула силы: $F=BIl\sin \alpha$.

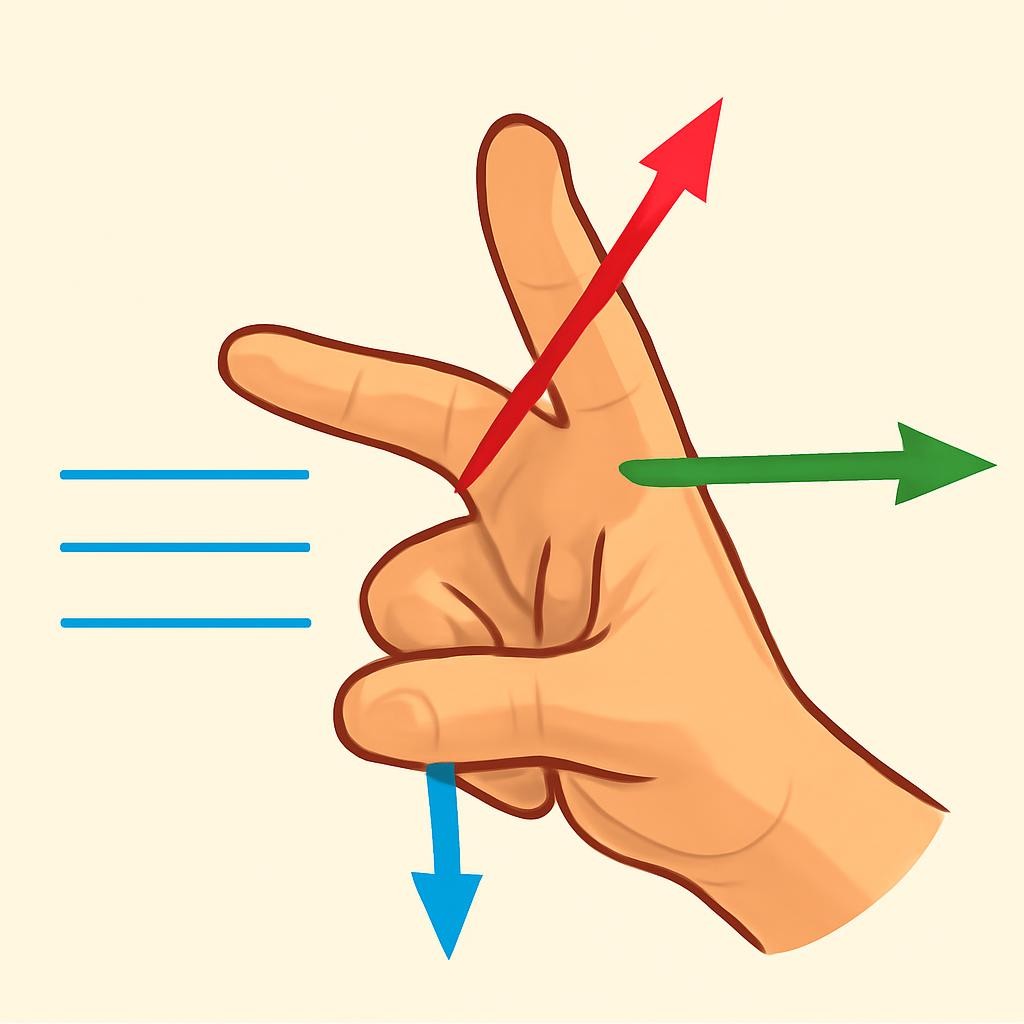

Направление этой силы определяется по правилу левой руки: если расположить ладонь так, чтобы линии магнитной индукции $\vec{B}$ входили в неё, а четыре пальца указывали направление тока $I$, то отставленный большой палец покажет направление силы Ампера ${\vec{F}}_A$.

Слайд 3. Физическая схема взаимодействия

Слайд 4. Устройство громкоговорителя

Постоянный кольцевой магнит создает сильное радиальное магнитное поле в узком зазоре.

Легкий каркас с намоткой медного провода, который свободно перемещается в поле магнита.

Конус из бумаги или пластика, прикрепленный к катушке. Он толкает воздух, создавая звук.

Слайд 5. Принцип работы по шагам

Шаг 1

Шаг 2

Шаг 3

Шаг 4

На катушку подается переменный ток, частота которого соответствует звуковой волне.

В магнитном поле на витки катушки начинает действовать переменная сила Ампера.

Катушка совершает вынужденные колебания, втягиваясь и выталкиваясь из магнита.

Диффузор колеблется вместе с катушкой, создавая в воздухе волны разрежения и сжатия.

Слайд 6. Зависимость силы от тока

График демонстрирует прямую пропорциональность силы Ампера и силы тока. Это критически важно для звука: чем сильнее электрический импульс, тем больше амплитуда колебаний диффузора и тем громче звук, который мы слышим.

Слайд 7. Где применяется эта технология?

Миниатюрные динамики в смартфонах и планшетах для связи и мультимедиа.

Домашние кинотеатры и студийные мониторы для качественного воспроизведения музыки.

Огромные «массивы» динамиков для озвучивания стадионов и залов.

Микро-динамики, расположенные максимально близко к ушной раковине.

Слайд 8. Распространенность технологий

Динамические громкоговорители (на основе закона Ампера) занимают более 90% рынка благодаря своей надежности, широкому диапазону частот и простоте производства.

Слайд 9. Вопросы для обсуждения

Что произойдет, если заменить переменный ток в динамике на постоянный?

Как изменится звук, если использовать более мощный постоянный магнит?

Почему для изготовления диффузора стараются использовать легкие, но жесткие материалы?

Можно ли использовать динамик в качестве микрофона? Почему?

Слайд 10. Основные выводы

Громкоговоритель — это устройство, преобразующее электрическую энергию в механическую, а затем в акустическую.

Работа прибора целиком основана на законе Ампера.

Сила взаимодействия катушки и магнита прямо пропорциональна силе тока.

Частота колебаний воздуха совпадает с частотой переменного тока в цепи.

Современный мир невозможен без технологий электроакустики.
