Закон электромагнитной индукции

Слайд 1. Закон электромагнитной индукции

Как движение магнита превращается в электричество

Слайд 2. Открытие Майкла Фарадея

В 1831 году Майкл Фарадей обнаружил, что при изменении магнитного поля внутри замкнутого проводника в нём возникает электрический ток. Это явление назвали электромагнитной индукцией.

Это открытие стало фундаментом всей современной электроэнергетики: от маленьких зарядок до гигантских турбин электростанций.

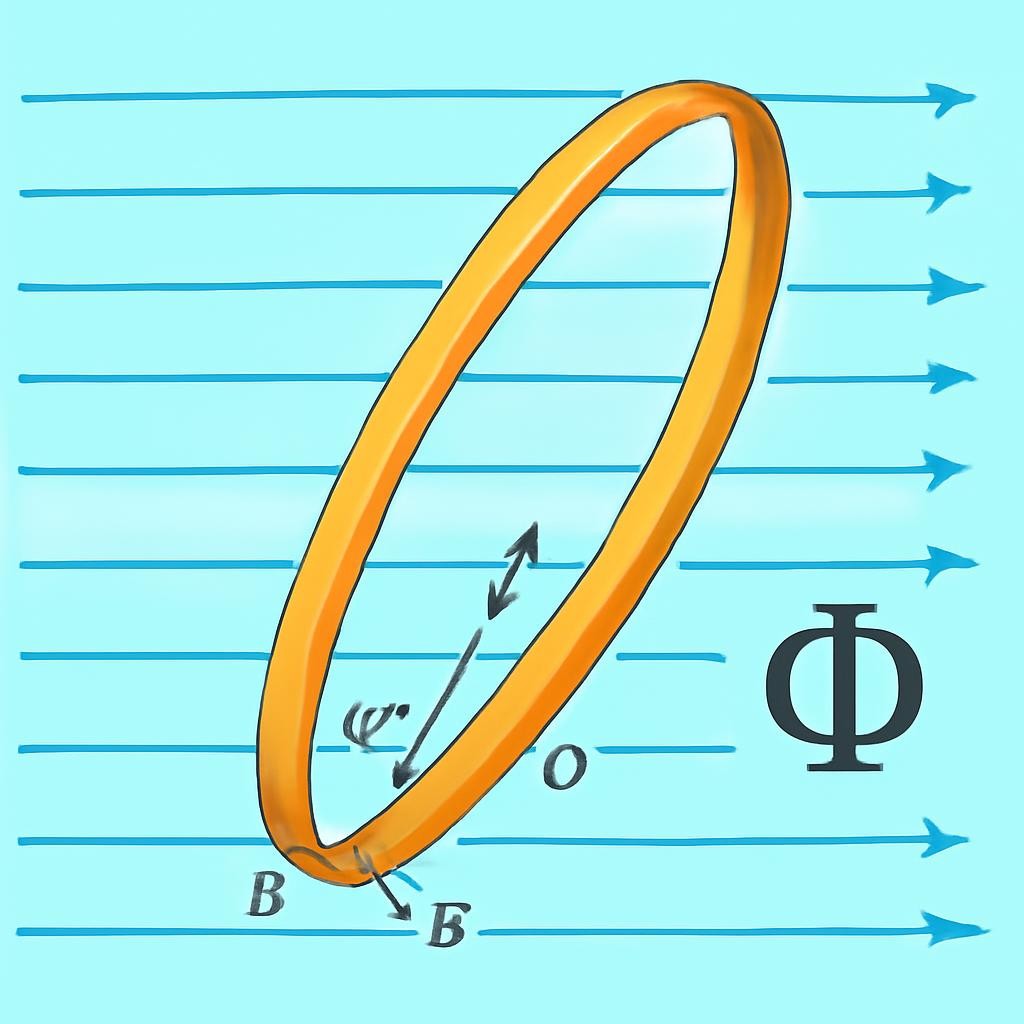

Слайд 3. Магнитный поток $\Phi$

Прежде чем понять закон, введем понятие «потока»:

$\Phi =B\cdot S\cdot \cos \alpha$

$B$ — индукция магнитного поля

$S$ — площадь контура

$\alpha$ — угол между нормалью к контуру и линиями поля

Единица измерения — Вебер (Вб)

Слайд 4. Формулировка закона

ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную этим контуром:

${\mathcal{E}}_i=-\frac{\Delta \Phi }{\Delta t}$

Знак «минус» — это не просто математика, а физический принцип противодействия (правило Ленца).

Слайд 5. Правило Ленца: Природа против!

Индукционный ток всегда имеет такое направление, что создаваемое им магнитное поле препятствует изменению магнитного потока, которое вызвало этот ток.

Если вы приближаете магнит к кольцу, кольцо будет отталкиваться. Если отдаляете — кольцо будет притягиваться, пытаясь сохранить прежнее состояние поля.

Слайд 6. Практическое применение

Вращение катушки в магнитном поле создает переменный ток для наших домов.

Позволяют повышать и понижать напряжение для передачи энергии на сотни километров.

Быстро меняющееся поле создает токи в дне посуды, мгновенно нагревая её.

Звуковая волна колеблет мембрану с катушкой, превращая звук в электрический сигнал.

Слайд 7. Зависимость ЭДС от скорости

Экспериментальные данные показывают: чем выше скорость изменения магнитного потока (скорость движения магнита), тем выше значение индуцированной ЭДС. Связь между ${\mathcal{E}}_i$ и $1/\Delta t$ является прямо пропорциональной.

Слайд 8. Проверь свои знания

Какая величина в формуле закона Фарадея отвечает за скорость процесса? (Ответ: $\Delta t$)

В каких единицах измеряется магнитный поток $\Phi$? (Ответ: Вебер, Вб)

Что обязательно должно меняться для возникновения тока? (Ответ: Магнитный поток)

Слайд 9. Вопросы для обсуждения

Будет ли возникать ток в кольце, если его вращать вокруг оси, параллельной линиям поля?

Как изменится ЭДС, если использовать катушку с вдвое большим количеством витков?

Почему алюминиевое кольцо «подпрыгивает» над электромагнитом в момент включения тока?

Может ли возникнуть ЭДС в разомкнутом проводнике?

Слайд 10. Итоги урока

Электромагнитная индукция — возникновение тока при изменении магнитного поля.

Закон Фарадея: ${\mathcal{E}}_i=-\Delta \Phi /\Delta t$.

Поток $\Phi$ зависит от поля $B$, площади $S$ и угла $\alpha$.

Правило Ленца определяет направление тока (принцип противодействия).

Без этого явления невозможна работа современной техники и электросетей.
