Распространение радиоволн

Слайд 1. Распространение радиоволн

Как электромагнитные сигналы путешествуют вокруг планеты и в космосе

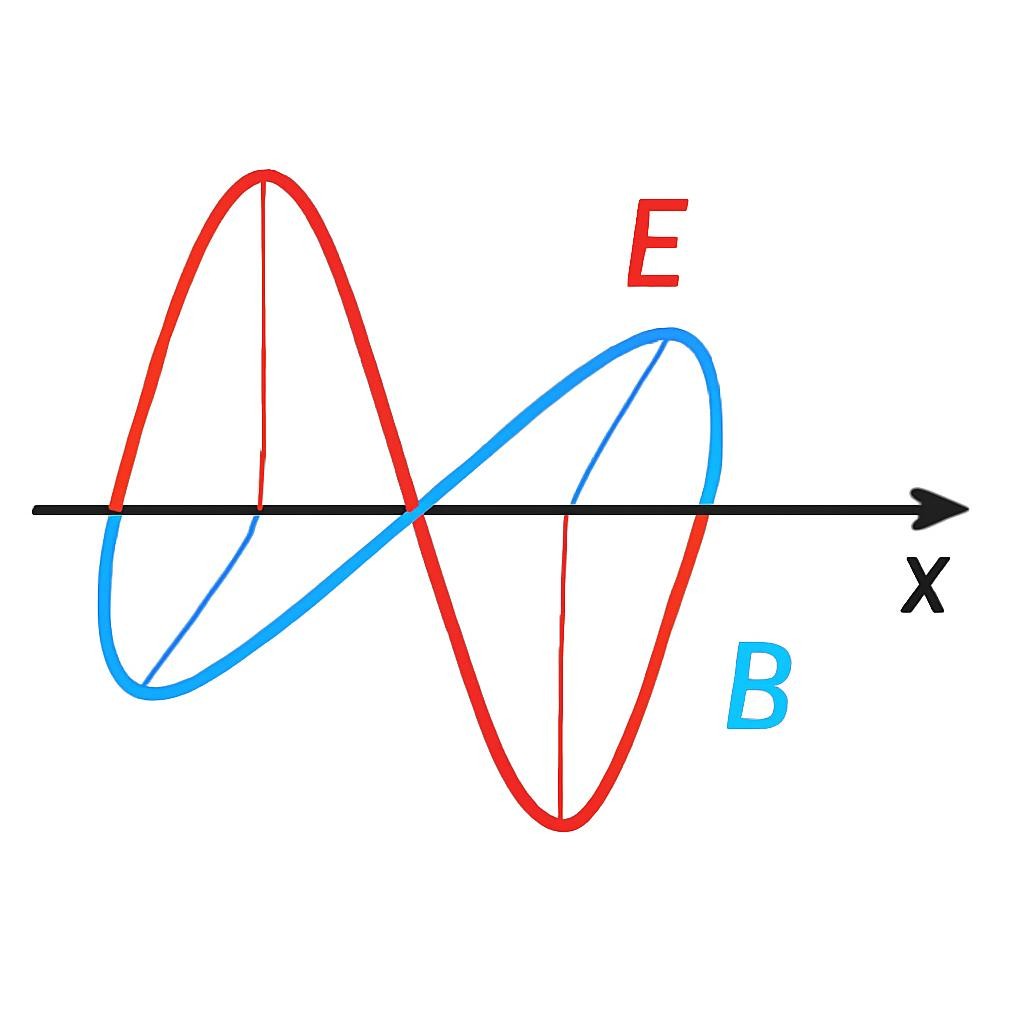

Слайд 2. Что такое радиоволны?

Радиоволны — это электромагнитные волны с частотой от $3\cdot 10^4$ до $3\cdot 10^{12}$ Гц. Они распространяются в вакууме со скоростью света $c\approx 3\cdot 10^8$ м/с. Согласно теории Максвелла, переменное магнитное поле порождает электрическое, и наоборот, создавая самоподдерживающуюся волну, способную нести информацию на огромные расстояния.

Слайд 3. Два основных пути сигнала

Распространяются вдоль поверхности Земли. Благодаря дифракции они могут огибать выпуклость земного шара и препятствия, размеры которых соизмеримы с длиной волны.

Направляются под углом к горизонту. Они достигают верхних слоев атмосферы и возвращаются обратно, отражаясь от ионосферы как от зеркала.

Слайд 4. Поверхностные волны и дифракция

Особенности земного пути:

Эффективны для длинных ($LW$) и средних ($MW$) волн.

Дальность зависит от проводимости почвы (над морем связь лучше).

Волна постепенно затухает, отдавая энергию поверхности Земли.

Позволяют поддерживать связь за пределами прямой видимости.

Слайд 5. Ионосфера: природное зеркало

Ионосфера — это слой атмосферы на высоте 50–400 км, сильно ионизированный солнечным излучением. Короткие волны ($SW$) отражаются от этого слоя, что позволяет передавать сигнал на тысячи километров (дальняя радиосвязь). Однако состояние ионосферы меняется в зависимости от времени суток и солнечной активности.

Слайд 6. Классификация по диапазонам

Выбор частоты определяет, как далеко уйдет сигнал и сколько данных он сможет передать. Высокие частоты (УКВ) не отражаются от ионосферы, а уходят в космос.

Слайд 7. Практическое применение

Использование ДВ и СВ для местных станций и КВ для международного вещания.

Работает в УКВ-диапазоне. Требует густой сети базовых станций прямой видимости.

Сигналы СВЧ проходят сквозь ионосферу к спутникам-ретрансляторам.

Обнаружение объектов по отраженному сигналу ультракоротких волн.

Слайд 8. Факторы потери сигнала

На качество связи влияют физические препятствия (горы, здания), электромагнитный шум от техники и погодные условия (особенно для высоких частот).

Слайд 9. Вопросы для обсуждения

Почему ночью прием удаленных радиостанций на средних волнах становится лучше?

Почему для связи с космическими кораблями нельзя использовать длинные волны?

Как кривизна Земли ограничивает дальность работы телевизионных вышек?

Почему в железобетонных зданиях мобильная связь работает хуже, чем на улице?

Слайд 10. Выводы

Радиоволны распространяются двумя путями: вдоль поверхности Земли и через отражение от ионосферы.

Способ распространения критически зависит от длины волны (частоты).

Дифракция позволяет длинным волнам огибать горизонт, а короткие волны идеальны для связи на огромные расстояния через ионосферу.

Ультракороткие волны обеспечивают наибольшую емкость каналов данных, но требуют прямой видимости или спутников.
