Радиолокация: Основы и Применение

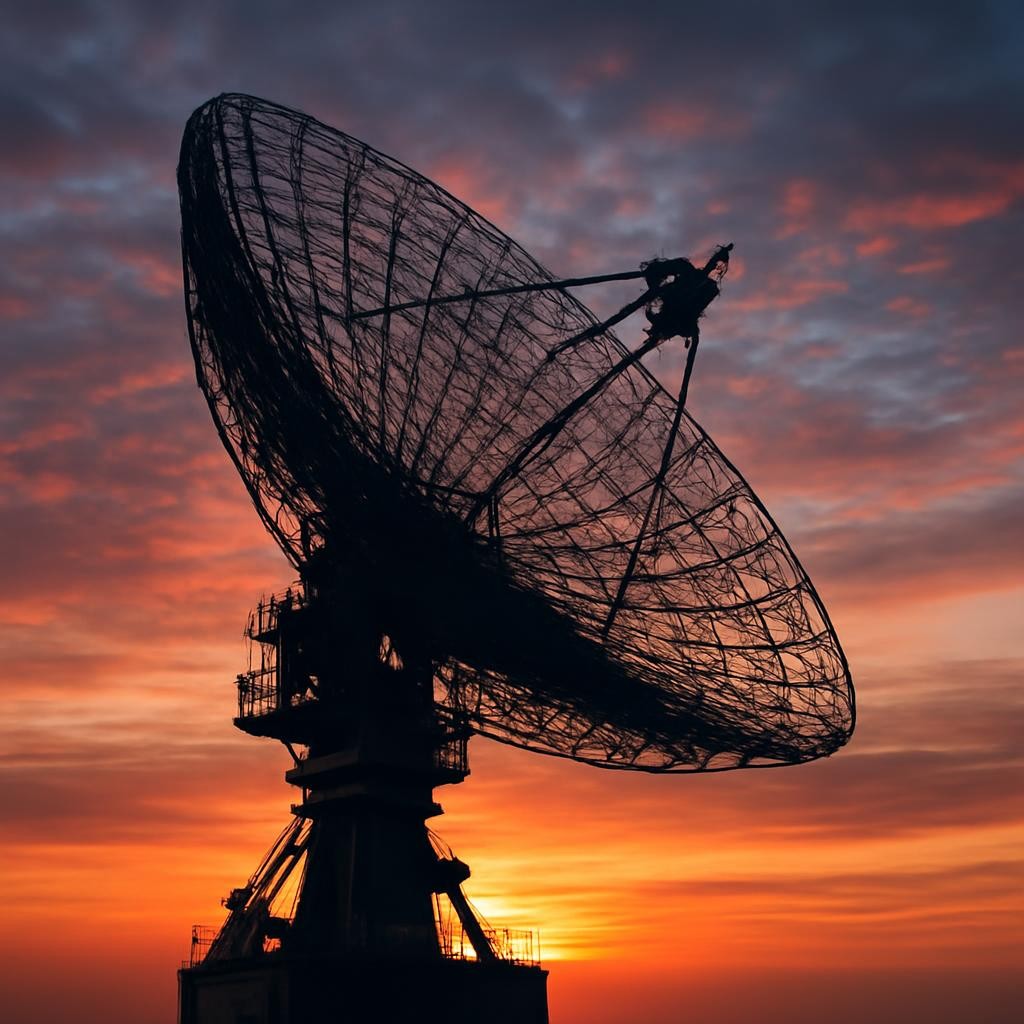

Слайд 1. Радиолокация: Основы и Применение

Как радиоволны помогают видеть сквозь туман и темноту

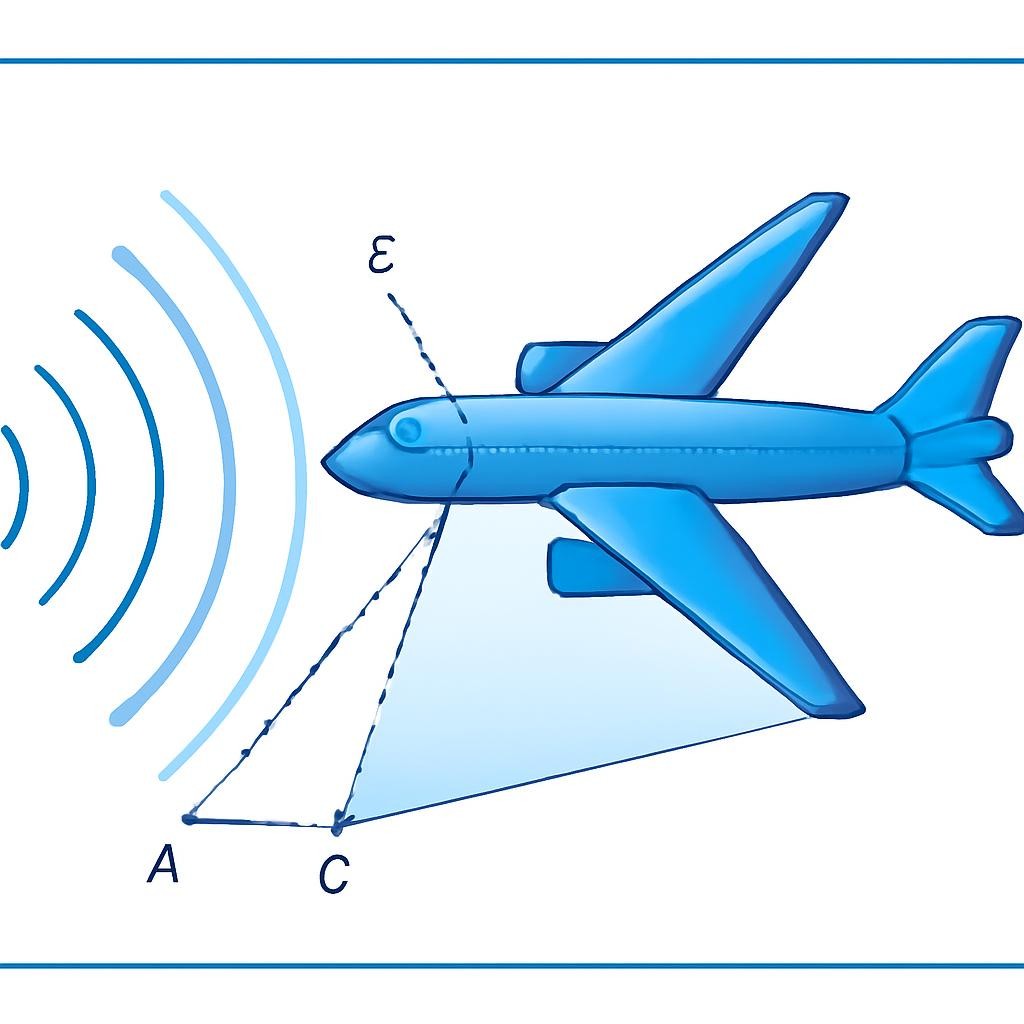

Слайд 2. Принцип работы РЛС

Радиолокация основана на излучении мощных радиоимпульсов и приеме их отражений от объектов.

Основные этапы:

1. Генерация сигнала.

2. Распространение волны.

3. Отражение от цели.

4. Регистрация эхо-сигнала.

Слайд 3. Ключевые узлы локатора

Создает высокочастотные электромагнитные колебания большой мощности.

Направляет энергию в узкий луч и улавливает слабый отраженный сигнал.

Усиливает и преобразует принятый сигнал для дальнейшей обработки.

Визуализирует информацию о положении и скорости объекта на экране.

Слайд 4. Физические свойства волн

Отражение: волны отражаются от металлов и диэлектриков.

Прямолинейность: в однородной среде волны идут по прямой.

Постоянство скорости: скорость $c\approx 300000$ км/с позволяет точно считать время.

Направленность: использование параболических антенн для фокусировки луча.

Слайд 5. Дальность обнаружения целей

Дальность действия (в км) зависит от мощности передатчика, чувствительности приемника и эффективной площади рассеяния цели.

Слайд 6. Методы локации

Позволяет точно определить расстояние. Измеряется время задержки $\Delta t$ между отправкой и приемом импульса. Формула: $d=\frac{c\cdot \Delta t}{2}$.

Используется для определения скорости. Частота отраженного сигнала меняется при движении объекта относительно радара.

Слайд 7. Практическое применение

Авиация: предотвращение столкновений в небе.

Метеорология: определение границ облаков и осадков.

Космос: измерение расстояний до планет и Луны.

ПДД: фиксация нарушений скоростного режима.

Слайд 8. Защита от обнаружения

Технология «Стелс» (Stealth) направлена на снижение заметности.

Это достигается:

1. Особой геометрией корпуса (рассеивание лучей).

2. Радиопоглощающими материалами (превращение энергии волны в тепло).

3. Снижением собственного излучения объекта.

Слайд 9. Вопросы для обсуждения

Почему для радиолокации используют именно ультракороткие волны (УКВ)?

Как изменится точность измерения, если скорость света в среде уменьшится?

Может ли радар обнаружить объект, который находится за горизонтом?

В чем сложность обнаружения пластиковых или деревянных объектов?

Слайд 10. Подведем итоги

Радиолокация — метод обнаружения объектов с помощью радиоволн.

Главный параметр — время задержки сигнала, определяющее расстояние.

Формула $d=\frac{c\cdot \Delta t}{2}$ является фундаментальной для расчетов.

Современные РЛС незаменимы в безопасности транспорта и обороне.
