Направление индукционного тока. Правило Ленца

Слайд 1. Направление индукционного тока. Правило Ленца

Физика, 11 класс: Понимаем природу электромагнетизма простыми словами

Слайд 2. Что такое индукционный ток?

Индукционный ток возникает в замкнутом контуре при любом изменении магнитного потока $\Phi$ через него. Природа стремится сохранить равновесие: ток появляется не просто так, а чтобы противодействовать причине своего возникновения. Это фундаментальный принцип, который мы называем правилом Ленца.

Слайд 3. Алгоритм применения правила Ленца

Определяем направление вектора магнитной индукции $\vec{B}$ внешнего поля (от $N$ к $S$). Выясняем характер изменения магнитного потока: $\Delta \Phi >0$ при приближении магнита и $\Delta \Phi <0$ при его удалении.

Устанавливаем направление вектора ${\vec{B}}_i$. Если поток растёт, то ${\vec{B}}_i$ направлен противоположно $\vec{B}$ (препятствует росту). Если поток убывает, то ${\vec{B}}_i$ сонаправлен с $\vec{B}$ (поддерживает затухающее поле).

Используем правило правой руки (буравчика): располагаем большой палец по направлению найденного вектора ${\vec{B}}_i$. Тогда четыре согнутых пальца укажут направление индукционного тока $I_i$ в контуре или катушке.

Индукционный ток всегда противодействует причине, его вызвавшей. Магнитная сила должна отталкивать приближающийся магнит и удерживать уходящий. Вопрос: изменится ли направление тока, если перевернуть магнит южным полюсом?

Слайд 4. Индукционный ток всегда имеет такое направление, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызвавшему этот ток.

— Эмилий Христианович Ленц (1833 г.)

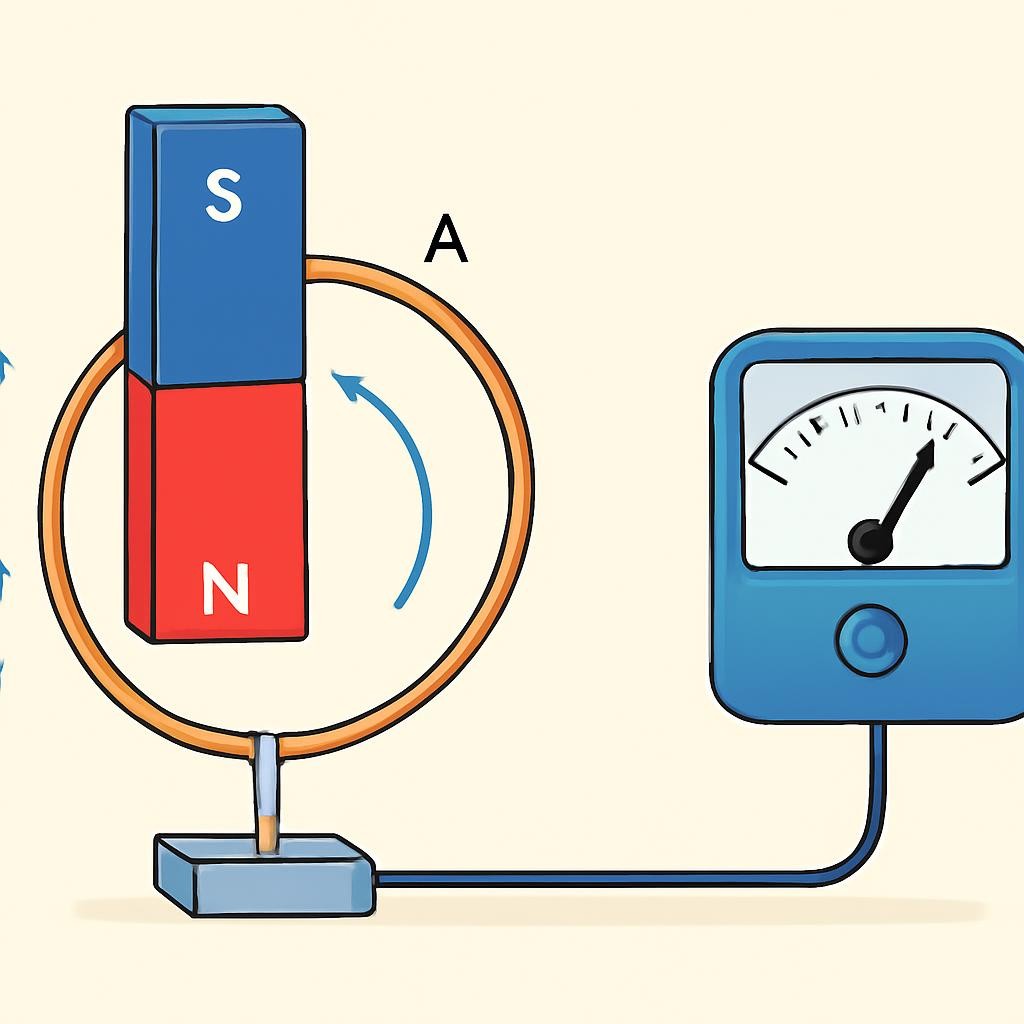

Слайд 5. Магнит и кольцо: два сценария

Поток $\Phi$ через кольцо растет. Индукционный ток создает поле ${\vec{B}}_i$, направленное навстречу магниту. Кольцо и магнит отталкиваются.

Поток $\Phi$ через кольцо убывает. Индукционный ток создает поле ${\vec{B}}_i$ в ту же сторону, что и магнит. Кольцо пытается удержать магнит.

Слайд 6. ЭДС индукции и скорость процесса

Чем быстрее мы меняем магнитный поток (двигаем магнит), тем выше значение ЭДС и тем сильнее индукционный ток в контуре.

Слайд 7. Где мы это используем?

Детекторы металла: реагируют на токи в монетах или ключах

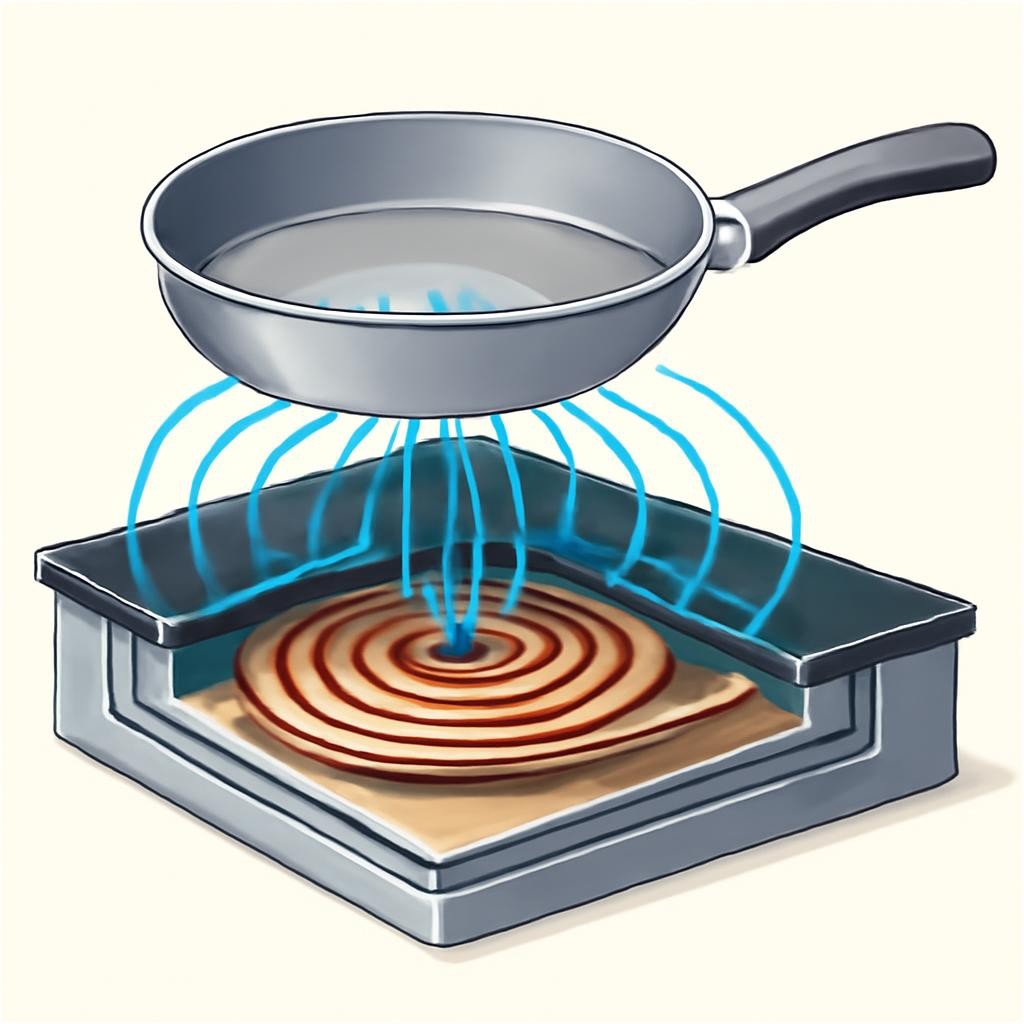

Индукционные плиты: вихревые токи греют дно посуды

Магнитные тормоза: плавная остановка скоростных поездов

Беспроводная зарядка: передача энергии через переменное поле

Слайд 8. Чек-лист для решения задач

Найдите, куда направлены линии $\vec{B}$ магнита (из N в S).

Поймите: становится ли линий внутри контура больше или меньше?

Направьте ${\vec{B}}_i$ так, чтобы мешать изменению (тормозить рост или падение).

По правилу правой руки определите направление $I$ по вектору ${\vec{B}}_i$.

Слайд 9. Вопросы для обсуждения

Почему кольцо с разрезом не отталкивается от магнита?

Что произойдет, если бросить магнит внутрь медной трубы?

Как закон сохранения энергии связан с правилом Ленца?

Может ли индукционный ток существовать без замкнутого контура?

Слайд 10. Главные выводы

Индукционный ток — это «защитная реакция» системы на внешнее воздействие.

Правило Ленца определяет направление этого тока через магнитное поле.

Математически правило Ленца выражается знаком «минус» в законе Фарадея: ${\mathcal{E}}_i=-\frac{\Delta \Phi }{\Delta t}$.

Это проявление закона сохранения энергии: работа не берется из ниоткуда.
