Магнитный поток

Слайд 1. Магнитный поток

Физика, 11 класс: Понятие, формула и практическое применение

Слайд 2. Что такое магнитный поток?

Представьте себе дождь, капли которого летят сквозь открытое окно. Если окно распахнуто широко — капель попадает много. Если окно прикрыть или повернуть под углом — капель станет меньше.

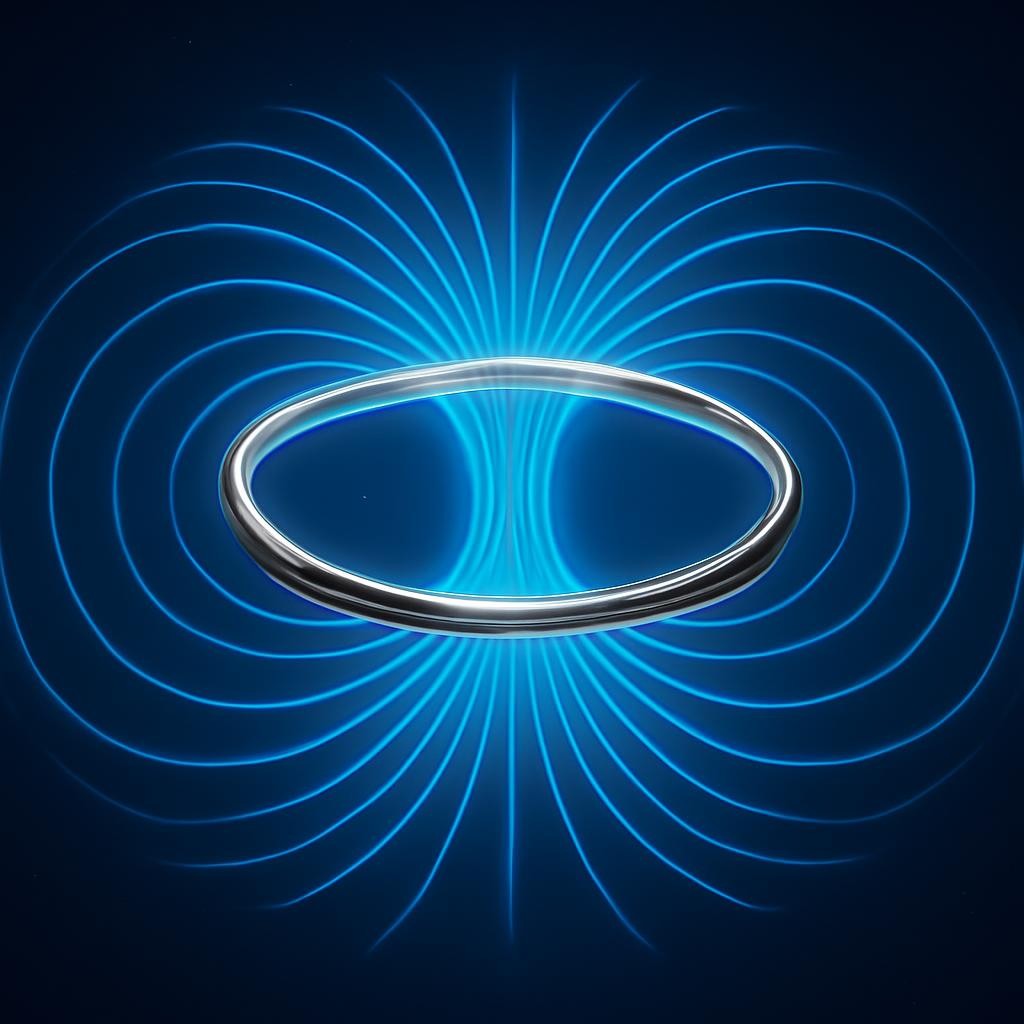

В физике роль «окна» играет контур (рамка), а роль «капель» — линии магнитной индукции. Магнитный поток $\Phi$ — это физическая величина, характеризующая количество линий магнитной индукции, пронизывающих данную поверхность.

Слайд 3. Геометрия магнитного потока

Поток зависит от трех факторов: индукции поля $B$, площади контура $S$ и угла $\alpha$ между вектором индукции и нормалью (перпендикуляром) к плоскости.

Формула: $\Phi =B\cdot S\cdot \cos \alpha$

Важно: если поле параллельно плоскости (угол с нормалью $90^{\circ }$), поток равен нулю, так как линии «скользят» вдоль поверхности, не пересекая её.

Слайд 4. От чего зависит величина потока?

Чем сильнее магнит, тем гуще линии и тем больше поток через ту же площадь.

Чем больше размер рамки, тем больше магнитных линий она способна «поймать».

Максимальный поток при $\alpha =0^{\circ }$, нулевой — при $\alpha =90^{\circ }$.

Наличие ферромагнитного сердечника внутри контура многократно усиливает поток.

Слайд 5. Единицы измерения

В системе СИ магнитный поток измеряется в Веберах (Вб).

1 Вебер — это поток, создаваемый полем с индукцией 1 Тесла через площадку 1 м², расположенную перпендикулярно линиям.

$1\text{ Вб}=1\text{ Тл}\cdot 1{\text{ м}}^2$

Назван в честь немецкого физика Вильгельма Вебера.

Слайд 6. Зависимость потока от угла поворота

На графике видно, как поток $\Phi$ уменьшается при увеличении угла $\alpha$ между нормалью и полем. При повороте рамки на $90^{\circ }$ поток полностью исчезает. Это явление используется в работе генераторов переменного тока.

Слайд 7. Где мы это применяем?

Вращение проволочной катушки в магнитном поле вызывает постоянное изменение магнитного потока. Именно это изменение порождает электрический ток, который питает наши дома.

Магнитный поток передает энергию из одной обмотки в другую через железный сердечник, позволяя менять напряжение тока без прямого контакта проводов.

Слайд 8. Примеры расчета потока

Обратите внимание: даже при сильном магнитном поле ($B=2.0$ Тл), поток может быть нулевым, если рамка стоит «ребром» к линиям поля. Для расчетов всегда проверяйте, какой угол дан в задаче: с плоскостью или с нормалью.

Слайд 9. Вопросы для обсуждения

Как изменится магнитный поток, если площадь контура увеличить в 2 раза, а индукцию поля уменьшить в 2 раза?

Почему для защиты электронных приборов от магнитных полей их помещают в стальные корпуса?

Может ли магнитный поток быть отрицательным? (Подсказка: подумайте о направлении нормали).

Что происходит с потоком, если мы деформируем (сжимаем) рамку, не меняя её ориентации?

Слайд 10. Основные выводы

Магнитный поток $\Phi$ — это мера числа линий магнитной индукции через поверхность.

Основная формула: $\Phi =BS\cos \alpha$.

Единица измерения в СИ — Вебер (Вб).

Поток можно изменить тремя способами: меняя индукцию $B$, площадь $S$ или ориентацию контура $\alpha$.

Изменение магнитного потока — фундаментальный принцип работы электродвигателей, генераторов и трансформаторов.
