Графики кинематических величин

Слайд 1. Графики кинематических величин

Визуализация движения: от формул к анализу зависимостей

Слайд 2. Зачем нужны графики в физике?

Графическое представление движения позволяет наглядно увидеть характер изменения координат, скорости и ускорения тела. Это не просто иллюстрация, а мощный метод решения задач, позволяющий избегать громоздких вычислений через геометрический анализ.

Слайд 3. Равномерное движение: $s_x(t)$

График зависимости пути от времени — прямая линия.

Тангенс угла наклона равен проекции скорости: $\tan \alpha =v_x$.

Чем круче наклон, тем больше скорость тела.

Если тело покоится, график параллелен оси времени.

Слайд 4. Направление движения на графиках

График координаты $x(t)$ направлен вверх. Тело движется в направлении выбранной оси $X$. Угол наклона прямой к оси времени острый.

График координаты $x(t)$ направлен вниз. Тело движется в сторону, противоположную оси $X$. Угол наклона прямой к оси времени тупой.

Слайд 5. Геометрический смысл перемещения

Слайд 6. Равноускоренное движение: $v_x(t)$

При одинаковой начальной скорости $v_0$:

• равномерное движение: $a_x=0$, скорость постоянна;

• равноускоренное движение: $a_x>0$, скорость линейно возрастает;

• равнозамедленное движение: $a_x<0$, скорость линейно уменьшается.

Все три графика начинаются из одной точки $v_x(0)=v_0$. Наклон графика равен ускорению: чем он больше по модулю, тем быстрее изменяется скорость.

Слайд 7. График ускорения $a_x(t)$

Для равнопеременного движения $a_x=\text{const}$.

График — горизонтальная линия.

Площадь под этим графиком за интервал времени $\Delta t$ численно равна изменению скорости $\Delta v_x$.

Если $a_x=0$, движение становится равномерным.

Слайд 8. Сравнение типов движения

$v=0,a=0$. График $x(t)$ — горизонтальная прямая, не совпадающая с осью $t$.

$v=\text{const},a=0$. График $x(t)$ — наклонная прямая, $v(t)$ — горизонталь.

$a=\text{const}\ne 0$. График $v(t)$ — наклонная прямая, $x(t)$ — парабола.

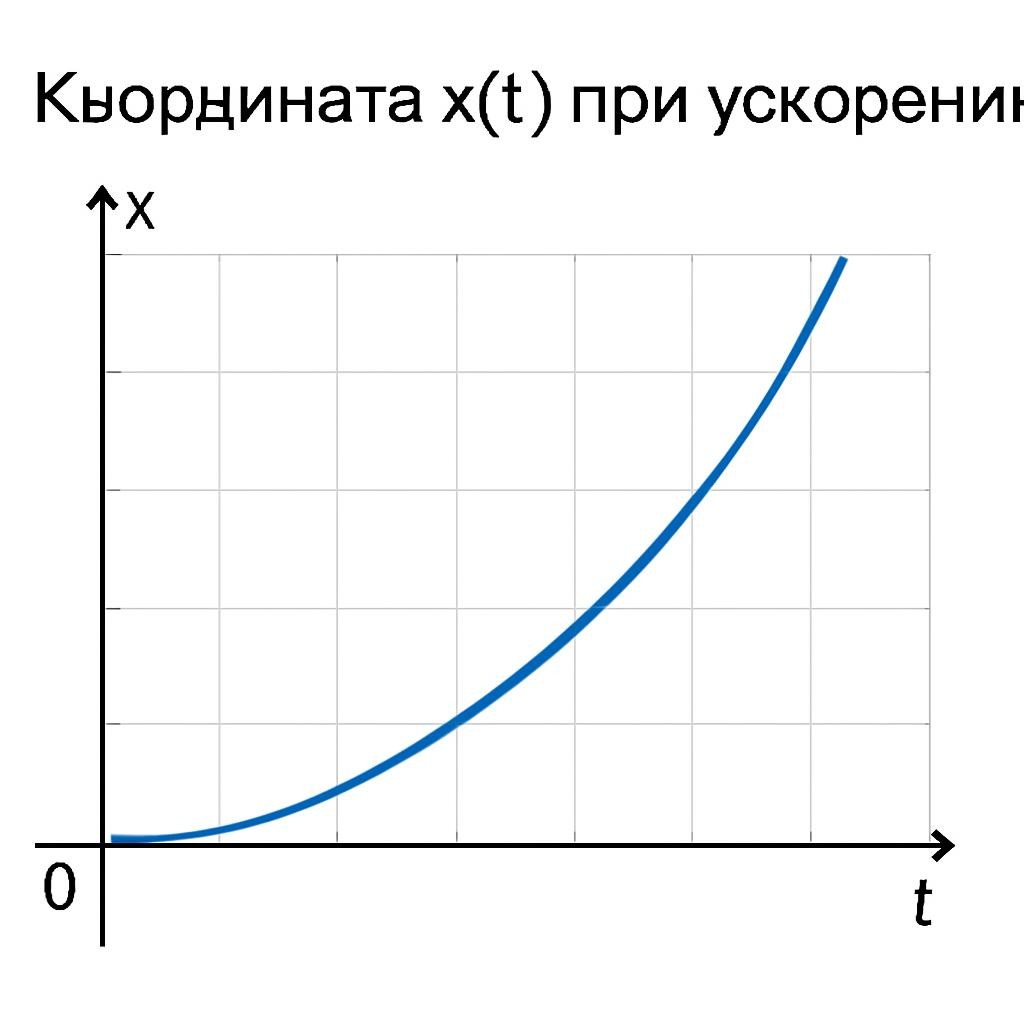

Слайд 9. Координата $x(t)$ при ускорении

Зависимость координаты от времени квадратичная: $x(t)=x_0+v_{0x}t+\frac{a_x{t}^2}{2}$. Графиком является парабола. Положение вершины параболы соответствует моменту времени, когда тело мгновенно останавливается и меняет направление движения.

Слайд 10. Анализ параболы $x(t)$

Вверх при $a_x>0$, вниз при $a_x<0$.

Соответствует начальной координате $x_0$ в момент $t=0$.

Точка разворота, где мгновенная скорость $v_x=0$.

Определяет модуль ускорения: чем «уже» парабола, тем больше $|a_x|$.

Слайд 11. Сводная таблица кинематики

Слайд 12. Алгоритм чтения графиков

1. Проверьте размерность и величины на осях ($x,v$ или $a$).

2. Определите начальные значения в точке $t=0$.

3. По виду графика определите характер движения (равномерное, равноускоренное).

4. Найдите проекции скорости или ускорения через наклон линий.

5. Используйте метод площадей для нахождения перемещения.

Слайд 13. Типичные ошибки

Путать график пути $s(t)$ и координаты $x(t)$.

Игнорировать отрицательные значения проекций.

Считать, что пересечение графиков скоростей — это место встречи тел (это лишь равенство скоростей).

Неверно определять масштаб осей координат.

Слайд 14. Ключевые выводы

Наклон графика $x(t)$ — это скорость $v_x$.

Наклон графика $v(t)$ — это ускорение $a_x$.

Площадь под графиком $v(t)$ — это перемещение $\Delta x$.

Для равноускоренного движения график $x(t)$ всегда является параболой.

Слайд 15. Спасибо за внимание! Готовы решать графические задачи?
