Генератор на транзисторе

Слайд 1. Генератор на транзисторе

Автоколебания: как создать бесконечную волну в электрической цепи

Слайд 2. Что такое автоколебания?

Автоколебания — это незатухающие колебания, которые поддерживаются в системе за счет постоянного источника энергии, при этом сама система самостоятельно регулирует подачу этой энергии. В отличие от вынужденных колебаний, частота автоколебаний определяется внутренними свойствами системы (её параметрами), а не внешней силой. Простой пример из жизни — работа механических часов или раскачивание на качелях, когда мы вовремя подталкиваем их ногами.

Слайд 3. Затухание против Автоколебаний

В реальном контуре энергия тратится на нагрев проводов (сопротивление $R$). Амплитуда неизбежно уменьшается, и колебания быстро прекращаются.

Источник энергии восполняет потери в контуре ровно в те моменты, когда это необходимо. Амплитуда остается постоянной во времени.

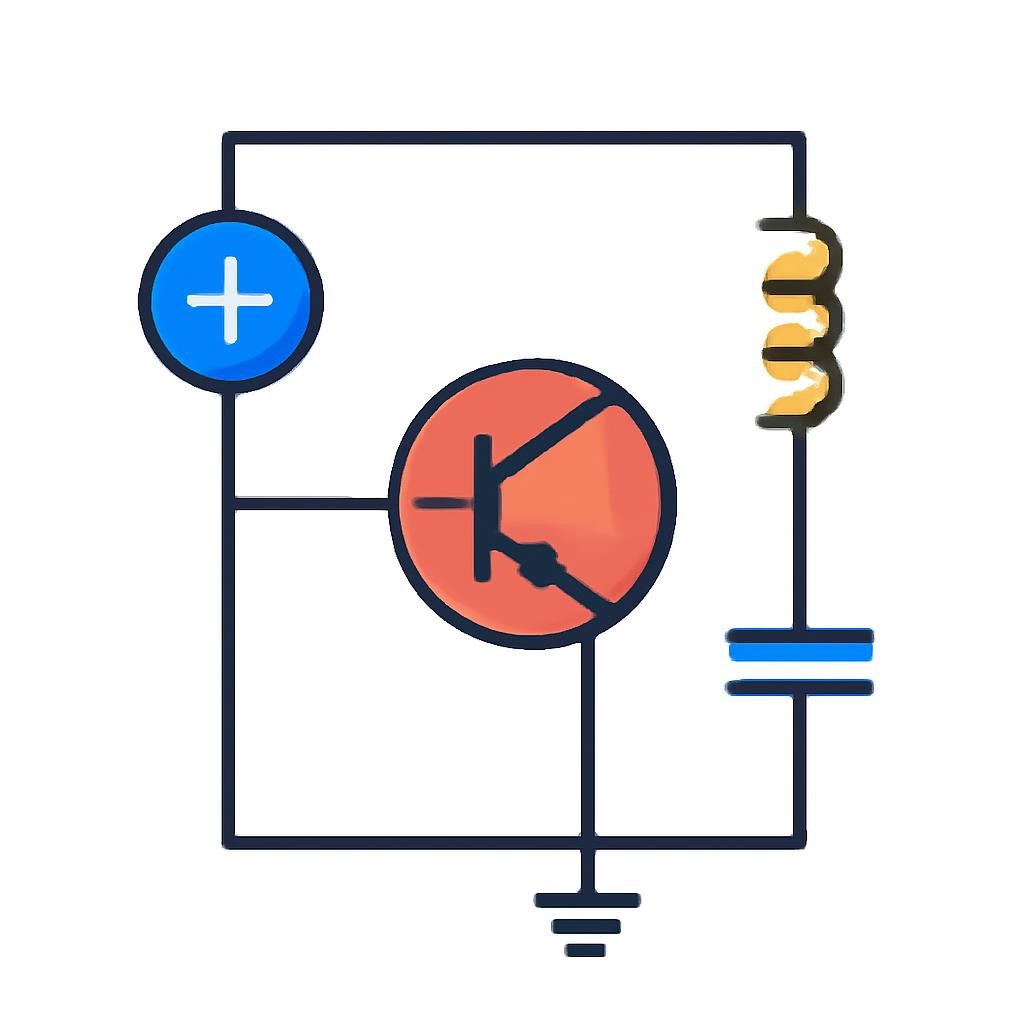

Слайд 4. Основные элементы генератора

Для создания автоколебаний нужны:

1. Колебательный контур (катушка $L$ и конденсатор $C$)

2. Источник энергии (батарея постоянного тока)

3. Клапан (транзистор), управляющий током

4. Обратная связь для синхронизации

Слайд 5. Три этапа работы системы

В колебательном контуре возникают слабые свободные колебания за счет случайных флуктуаций.

Катушка связи передает сигнал на базу транзистора, открывая его в нужный момент.

Порция тока от источника поступает в контур, компенсируя потери энергии.

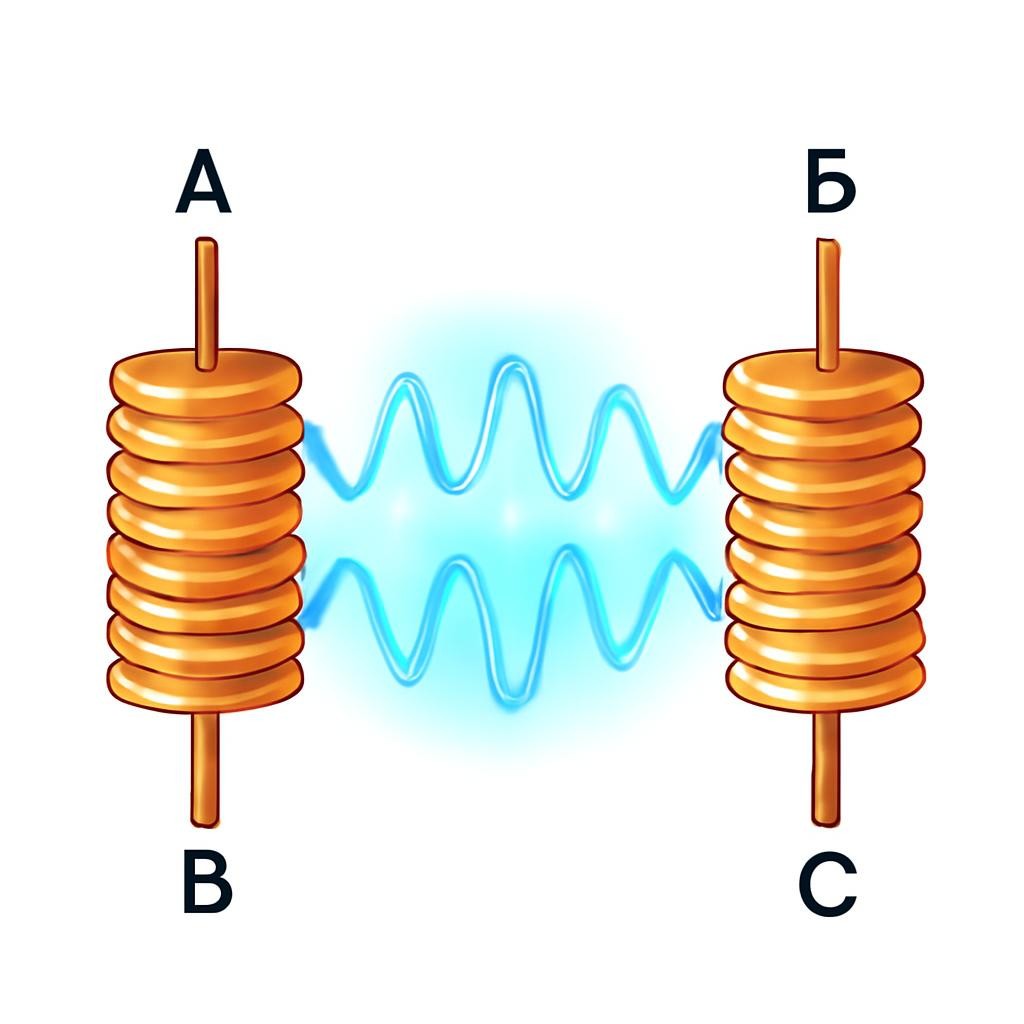

Слайд 6. Роль положительной обратной связи

Обратная связь — это передача части энергии из выходной цепи на вход. Чтобы колебания не затухали, связь должна быть положительной: энергия должна поступать в контур «в такт» с его собственными колебаниями. Это достигается с помощью катушки связи $L_{\text{св}}$, которая индуктивно связана с основной катушкой контура. Если фаза совпадает, транзистор открывается на пике напряжения, подпитывая систему.

Слайд 7. График изменения силы тока

Слайд 8. Где мы встречаем генераторы?

Радиосвязь: создание несущей частоты для передачи звука и видео

Мобильные телефоны: работа Wi-Fi, Bluetooth и сотовой сети

Компьютеры: тактовый генератор задает ритм работы процессора

Медицина: аппараты УЗИ и высокочастотная терапия

Музыка: электронные синтезаторы звука

Слайд 9. Вопросы для обсуждения

1. Что произойдет с колебаниями, если поменять местами выводы катушки связи?

2. Почему транзистор называют «электронным ключом» в данной схеме?

3. Зависит ли частота автоколебаний от напряжения источника питания?

Слайд 10. Главные выводы

Автоколебания — это незатухающие процессы, поддерживаемые внутренним источником

Транзистор играет роль клапана, регулирующего подачу энергии в контур

Положительная обратная связь обеспечивает синхронность подкачки

Частота генератора определяется параметрами $L$ и $C$ самого контура

Без генераторов невозможна работа современной беспроводной связи
