Действие магнитного поля на проводник с током

Слайд 1. Действие магнитного поля на проводник с током

Сила Ампера. Физика, 11 класс

Слайд 2. Исторический контекст

В 1820 году Андре-Мари Ампер обнаружил, что магнитное поле оказывает механическое воздействие на проводник, по которому течет электрический ток. Это открытие стало связующим звеном между электричеством и магнетизмом, положив начало эпохе электротехники и созданию первых электродвигателей.

Слайд 3. Определение силы Ампера

Сила Ампера — это сила, с которой магнитное поле действует на участок проводника с током.

Она всегда перпендикулярна вектору магнитной индукции $B$.

Она всегда перпендикулярна направлению тока $I$.

Величина силы зависит от ориентации проводника в поле.

Слайд 4. Закон Ампера

Модуль силы Ампера вычисляется по формуле:

$F_A=B\cdot I\cdot l\cdot \sin \alpha$

Где:

$B$ — модуль вектора магнитной индукции;

$I$ — сила тока в проводнике;

$l$ — длина участка проводника;

$\alpha$ — угол между проводником и вектором $\vec{B}$.

Слайд 5. Направление силы: Правило левой руки

Левую руку нужно расположить так, чтобы линии магнитной индукции $\vec{B}$ входили в ладонь, а четыре вытянутых пальца указывали направление тока $I$.

Тогда отогнутый на $90^{\circ }$ большой палец укажет направление силы Ампера ${\vec{F}}_A$, действующей на проводник.

Слайд 6. Визуализация правила левой руки

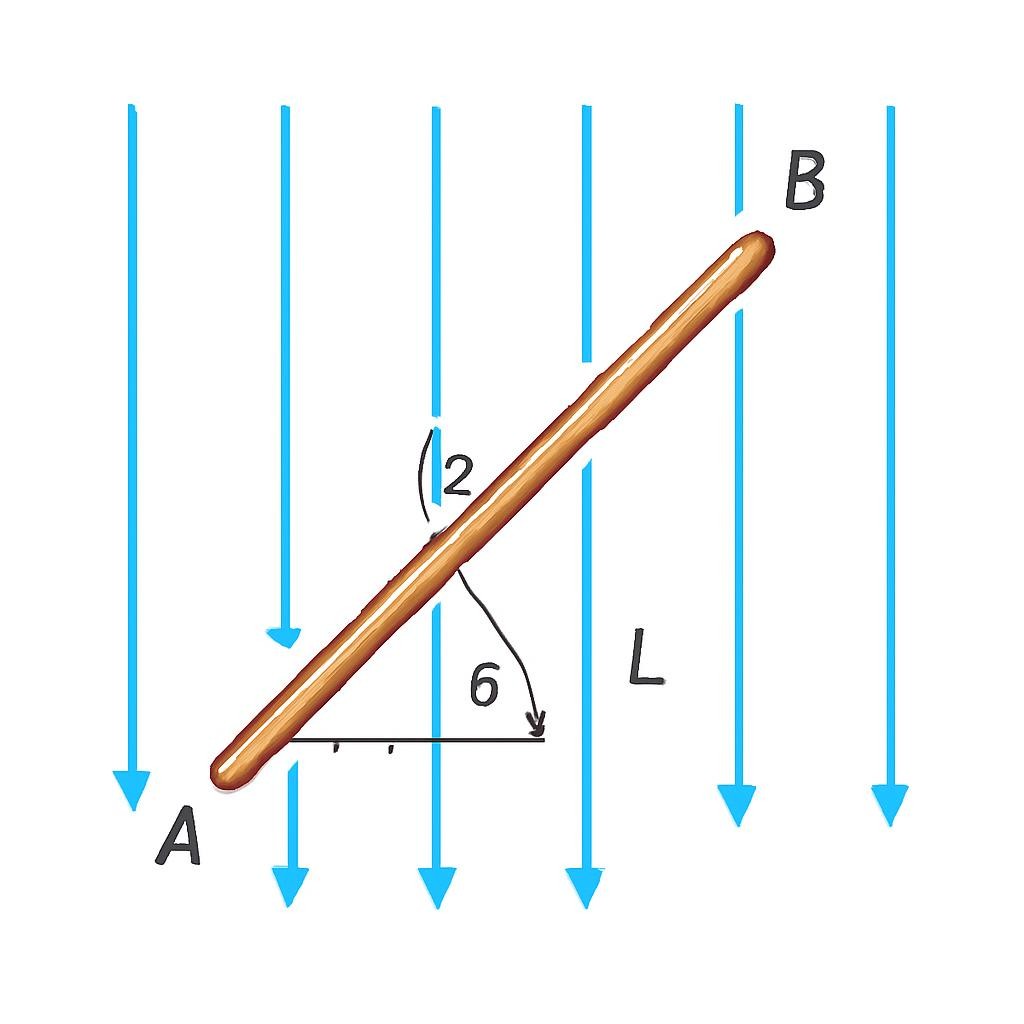

Слайд 7. Зависимость силы от угла

Если проводник расположен вдоль линий магнитного поля, сила Ампера на него не действует. Максимальное воздействие наблюдается при перпендикулярном расположении.

Слайд 8. Применение силы Ампера

Использование силы Ампера для вращения рамки с током и совершения механической работы.

Колебания катушки с током в поле магнита вызывают вибрацию диффузора и рождение звука.

В амперметрах и вольтметрах сила Ампера отклоняет стрелку прибора пропорционально току.

Слайд 9. Алгоритм решения задач

Определите направление магнитных линий (от северного полюса $N$ к южному $S$).

Укажите направление тока в проводнике (от «+» к «-» источника).

Примените правило левой руки для поиска вектора силы.

Вычислите модуль силы, используя закон Ампера $F_A=BIL\sin \alpha$.

Убедитесь, что все величины переведены в систему СИ (Тл, А, м).

Слайд 10. Ключевые выводы

Сила Ампера — результат взаимодействия тока и магнитного поля.

Она пропорциональна индукции, току, длине проводника и синусу угла.

Направление силы всегда ортогонально плоскости тока и поля.

Без этого физического явления невозможна работа современного транспорта и промышленности.
