Аналогия между механическими и электромагнитными колебаниями

Слайд 1. Аналогия между механическими и электромагнитными колебаниями

Единство законов природы: от пружинного маятника до радиоконтура

Слайд 2. Почему мы их сравниваем?

Мир физики удивителен тем, что совершенно разные процессы подчиняются одним и тем же математическим уравнениям. Колебания груза на пружине и колебания электрического заряда в конденсаторе — это «физические близнецы». Изучив одну систему, мы автоматически понимаем, как работает другая, потому что их описывает идентичный язык гармонических функций.

Слайд 3. Соответствие физических величин

Слайд 4. Превращения энергии

Кинетическая энергия груза $E_k=\frac{m{v}^2}{2}$ переходит в потенциальную энергию сжатой пружины $E_p=\frac{k{x}^2}{2}$. Сумма этих энергий в идеальной системе остается постоянной.

Энергия магнитного поля катушки $W_m=\frac{L{i}^2}{2}$ превращается в энергию электрического поля конденсатора $W_e=\frac{q^2}{2C}$. Это полный аналог механического обмена энергиями.

Слайд 5. Единый график колебаний

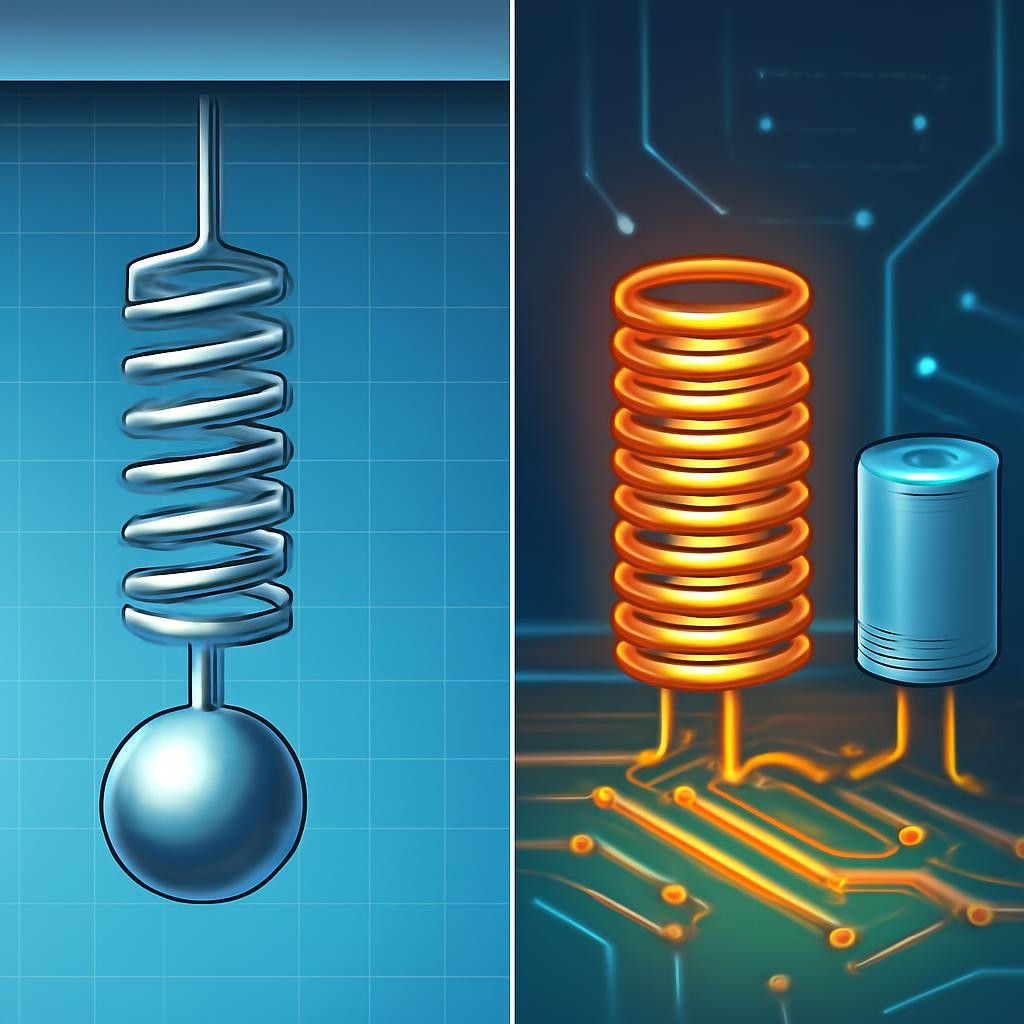

Слайд 6. Сравнение реальных систем

В пружинном маятнике инерция массы $m$ заставляет груз проскакивать положение равновесия, продолжая движение.

В колебательном контуре ЭДС самоиндукции в катушке $L$ поддерживает ток, не давая ему мгновенно исчезнуть при разрядке конденсатора.

Слайд 7. Затухающие колебания и потери

В реальном мире энергия всегда рассеивается:

Трение в механике преобразует кинетическую энергию в тепло.

Электрическое сопротивление $R$ вызывает нагрев проводов (закон Джоуля-Ленца).

Амплитуда колебаний постепенно уменьшается до нуля.

Сопротивление $R$ — это полный аналог коэффициента трения.

Слайд 8. Распределение энергии в фазе $\pi /4$

В моменты времени, когда фаза колебаний кратна $45^{\circ }$ (или $\pi /4$), энергия распределяется ровно пополам между двумя видами накопителей в обеих системах.

Слайд 9. Вопросы для обсуждения

Почему индуктивность $L$ часто называют «электрической массой»?

Что произойдет с периодом колебаний в контуре, если мы увеличим емкость конденсатора в 4 раза?

Какая величина в электричестве играет роль потенциальной энергии деформированной пружины?

Могут ли существовать незатухающие колебания в макроскопических системах без внешней подпитки?

Слайд 10. Главные выводы

Механические и электромагнитные колебания описываются одинаковыми дифференциальными уравнениями.

Существует строгая аналогия между парами величин: ($m\leftrightarrow L$), ($k\leftrightarrow 1/C$), ($x\leftrightarrow q$).

Закон сохранения энергии инвариантен: меняется только форма энергии (механическая или электромагнитная).

Использование аналогий упрощает понимание сложных процессов в радиотехнике через наглядные механические модели.
