№1 · ОСНОВНЫЕ ПОНЯТИЯ
1. Что такое модель
Выберите верное определение цифровой модели изделия.
Типы заданий
Множественный выборЗаполни пропускиКраткий ответНайти лишнееСоединениеПоследовательностьРаспределениеВопросы по картинкеСоедини слово и картинкуМатематический рисунок
Модели и моделирование в САПР
Ф.И.
Класс
Разберёмся, как в САПР создают и изменяют модели изделий: от простых объектов до продуманной конструкции.
№2 · ЭЛЕМЕНТЫ МОДЕЛИ
2. Геометрическая основа
Заполните пропуск в определении.
В САПР форму детали обычно задают с помощью геометрических .
№3 · АНАЛИЗ МОДЕЛИ
3. Проверка пригодности модели
В цифровой модели корпуса отверстие должно проходить сквозь стенку и иметь диаметр 8 мм. В модели диаметр задан как 8 мм, но отверстие заканчивается внутри стенки. Назовите свойство модели, которое нарушено, и укажите, что нужно проверить при исправлении.
№4 · ВЫБОР ОБЪЕКТА
4. Лишний объект среди примитивов
Найдите объект, который не относится к базовым геометрическим примитивам моделирования.
- окружность
- прямоугольник
- отрезок
- текстовый документ
№5 · ОПЕРАЦИИ МОДЕЛИРОВАНИЯ
5. Инструмент и результат
Соедините операцию моделирования с её результатом.
№6 · ЭТАПЫ РАБОТЫ
6. Порядок создания простой модели
Расположите этапы создания простой детали в правильной последовательности.
- Сохранить модель в файле проекта
- Получить объёмную форму из эскиза
- Задать размеры и построить эскиз
- Запустить САПР и создать новый проект
№7 · КЛАССИФИКАЦИЯ
7. Типы моделей
Распределите примеры по двум категориям: двумерная модель и трёхмерная модель.
Слова для распределения: сборочная модель механизма, чертёж фасада изделия, объёмный корпус, плоский эскиз основания, контур детали на плоскости, цилиндрическая втулка
Двумерная модель
Трёхмерная модель
№8 · РАБОТА С ИЗОБРАЖЕНИЕМ
8. Чтение схемы параметрической детали

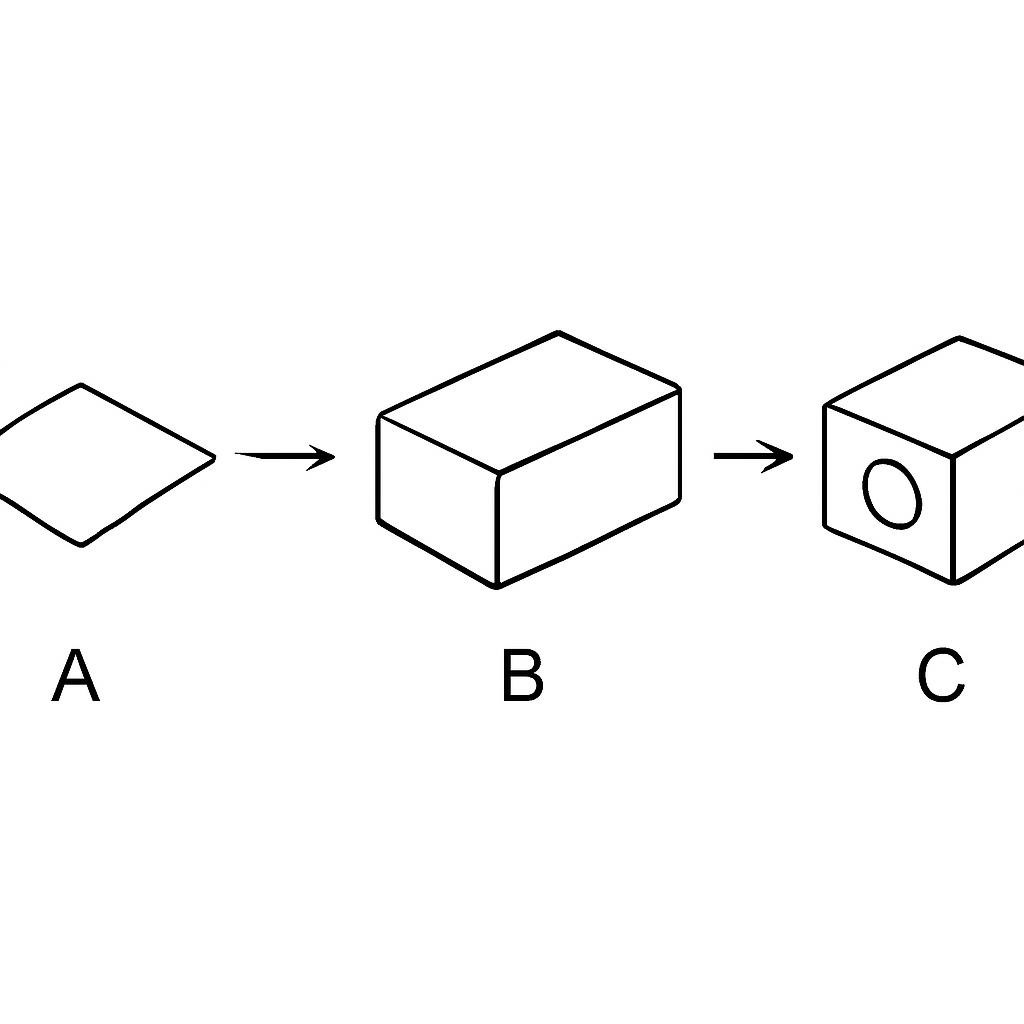

Рассмотрите схему и ответьте на вопросы по видимым элементам модели. На схеме буквой A обозначен эскиз, буквой B — операция получения объёма, буквой C — отверстие.
- Какой этап показывает исходный плоский эскиз?
- Какая операция превращает эскиз в объёмную форму?
- Что изменится в модели при удалении операции C?
+7 заданий в этом листе
Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.
№9 · ПРОЕКТИРОВАНИЕ
9. Соотнесение деталей с их формой

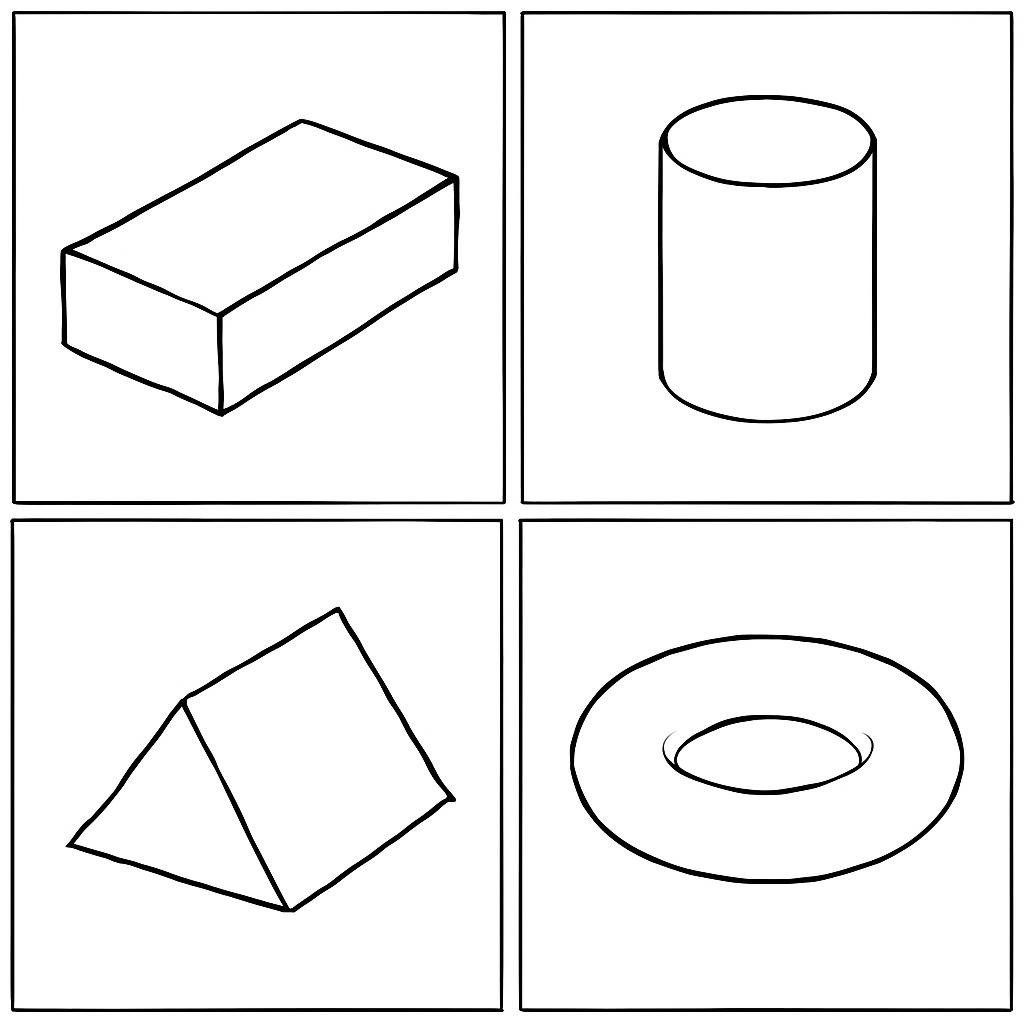

Соедините название элемента изделия с подходящей геометрической формой на контурной схеме.
АБВГ- Кронштейн
- Втулка
- Корпус прибора
- Уплотнительное кольцо
№10 · ПАРАМЕТРИЗАЦИЯ
10. Зачем нужны параметры
Определите, какие утверждения верны с точки зрения параметрического моделирования в САПР.
№1 · ТЕРМИНЫ
1. Основные понятия САПР
Заполните пропуски, используя подходящие термины по теме компьютерного моделирования.
САПР — это система автоматизированного проектирования. Объект, созданный в такой системе, называют компьютерной . Изменение размеров и свойств модели называют её . Набор правил и данных, по которым система строит объект, называют .
№2 · СХЕМА
2. Этапы работы в САПР
Расположите этапы создания изделия в САПР в правильной последовательности: сначала задайте исходные требования, затем выполните остальные действия. На схеме оставлены только основные этапы процесса.
Этапы работы в САПР
№3 · КЛАССИФИКАЦИЯ
3. Виды компьютерных моделей
Распределите примеры по двум категориям: геометрические модели описывают форму и размеры объекта, а информационные модели содержат сведения о свойствах, составе или параметрах объекта.
Слова для распределения: перечень операций изготовления, поверхность детали в виде сетки, список материалов изделия, чертёж с размерами, таблица технических характеристик, трёхмерная форма корпуса детали
Геометрическая модель
Информационная модель
№4 · ПАРАМЕТРЫ
4. Параметры и свойства модели
Заполните пропуски в описании работы с параметрической моделью.
При создании модели сначала задают её основные . Если изменить значение длины или диаметра, связанная геометрия должна . Такой способ построения позволяет быстро получать несколько одного изделия и уменьшает число ошибок при конструкции.
