Рабочий лист на тему:

Передача электрической энергии

Физика8 класс15 заданий

Множественный выборЗаполни пропускиИстина / ЛожьРеши примерыСравни числаВопросы по картинкеСоединениеРеши задачуРаспределениеПоследовательностьТаблицаНайти лишнееКроссворд

Типы заданий

8 класс · средний

Ф.И.
Класс

Разберёмся, какой путь проходит ток от электростанции до розетки и почему для передачи энергии на тысячи километров инженеры выбирают сверхвысокое напряжение.

№1 · ТЕОРИЯ

1 БАЛЛ

1. Главная цель высокого напряжения

Выберите основную причину, по которой электрическую энергию передают под высоким напряжением.

Чтобы увеличить скорость движения электронов в проводах
Чтобы уменьшить силу тока и снизить тепловые потери в линии
Чтобы потребители могли подключать более мощные приборы
Для защиты проводов от короткого замыкания

№2 · СХЕМА СЕТИ

2 БАЛЛА

2. Цепочка передачи энергии

Заполните пропуски в описании стандартной схемы электроснабжения.

Энергия вырабатывается на , затем напряжение повышается с помощью и передаётся по ЛЭП. Перед распределением по домам напряжение понижают на .

№3 · ФАКТЫ

1 БАЛЛ

3. Верно или неверно?

Оцените справедливость утверждений о потерях энергии.

Мощность потерь в проводах прямо пропорциональна квадрату силы тока.
При увеличении напряжения в 10 раз потери уменьшаются в 10 раз.
Для уменьшения сопротивления ЛЭП используют провода с большим сечением.

№4 · РАСЧЁТ ПОТЕРЬ

2 БАЛЛА

4. Тепловая мощность

Рассчитайте мощность тепловых потерь $P_{пот}$ в линии, если известны сила тока $I$ и сопротивление проводов $R$ .

I = 10

А,

R = 5

Ом

I = 2

А,

R = 50

Ом

I = 0, 5

А,

R = 100

Ом

I = 20

А,

R = 1

Ом

№5 · СРАВНЕНИЕ

2 БАЛЛА

5. Эффективность передачи

Сравните потери мощности в двух линиях при одинаковой передаваемой мощности $P$ .

1)Потери при

U = 110

кВПотери при

U = 220

кВ

2)Ток при

U = 10

кВТок при

U = 1

кВ

I^{2} R

(медь)

I^{2} R

(сталь)

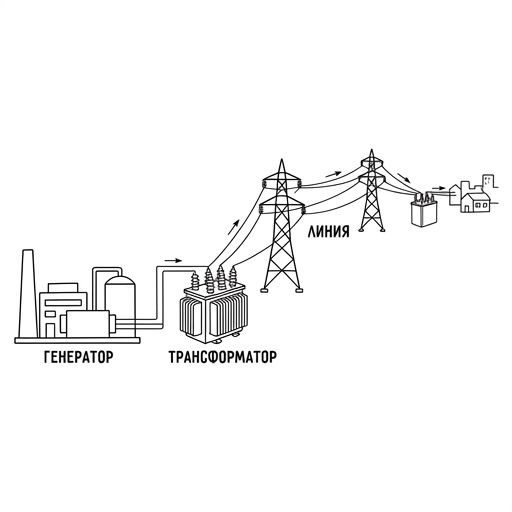

№6 · АНАЛИЗ СХЕМЫ

3 БАЛЛА

6. Устройство ЛЭП

Какую роль выполняет устройство сразу после генератора?
Почему провода ЛЭП подвешивают высоко на опорах?

№7 · ТЕРМИНЫ

2 БАЛЛА

7. Соответствие понятий

Соотнесите физическую величину и её роль в процессе передачи энергии.

№8 · ЗАДАЧА

3 БАЛЛА

8. Сопротивление магистрали

Линия электропередачи имеет длину $L = 50$ км. Она состоит из двух алюминиевых проводов сечением $S = 100$ мм $^{2}$ . Рассчитайте общее сопротивление линии, если $ρ_{a l} = 0, 028$ Ом $\cdot$ мм $^{2}$ /м.

+8 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№9 · МАТЕРИАЛЫ

2 БАЛЛА

9. Элементы энергосети

Распределите материалы по их назначению в системе передачи энергии.

Слова для распределения: Медь, Стекло, Фарфор, Спецкерамика, Сталеалюминий, Алюминий

Провода (проводники)

Изоляция

№10 · ПРОЦЕСС

2 БАЛЛА

10. Преобразование энергии

Расположите этапы преобразования энергии на тепловой электростанции в правильном порядке.

Сжигание топлива и получение пара
Вращение паровой турбины
Работа электрогенератора
Повышение напряжения трансформатором

№11 · ЗАДАЧА

3 БАЛЛА

11. Расчёт силы тока

Электростанция передаёт мощность $P = 2, 2$ МВт под напряжением $U = 110$ кВ. Найдите силу тока в линии.

№12 · ТАБЛИЦА

4 БАЛЛА

12. Параметры различных ЛЭП

Заполните пропущенные значения в таблице характеристик линий (считайте нагрузку чисто активной).

Тип линии	Мощность $P$ , кВт	Напряжение $U$ , кВ	Ток $I$ , А
Местная		0,4
Районная			600
Магистральная	220000

№13 · ИСКЛЮЧЕНИЕ

1 БАЛЛ

13. Лишний элемент

Выберите устройство, которое НЕ используется в промышленных сетях передачи переменного тока на большие расстояния.

Повышающий трансформатор
Гальванический элемент
Линия электропередачи
Понижающая подстанция

№14 · ЗАДАЧА

4 БАЛЛА

14. Суточные потери

В линии с сопротивлением $R = 10$ Ом течёт ток $I = 50$ А. Сколько электроэнергии (в кВт $\cdot$ ч) превращается в тепло за $t = 1$ час?

№15 · КРОССВОРД

5 БАЛЛОВ

15. Итоговая проверка

Разгадайте кроссворд по теме «Электричество».

По горизонтали

Легкий металл для проводов ЛЭП
Прибор для изменения напряжения
Конструкция для удержания проводов
Произведение тока на напряжение
Машина, создающая ток на станции

По вертикали

Держит провод на опоре, не пропуская ток
Его повышают для уменьшения потерь
Энергия, уходящая на нагрев проводов
Упорядоченное движение зарядов
Система соединенных линий и станций
