Вольтамперная характеристика

11 класс · средний

Ф.И.
Класс

Разберемся, как сила тока зависит от напряжения в различных средах и устройствах. Эти навыки помогут тебе анализировать работу электрических цепей и электронных компонентов.

№1 · ТЕОРИЯ

1 БАЛЛ

1. Определение ВАХ

Выберите наиболее точное определение вольтамперной характеристики (ВАХ) проводника.

Зависимость сопротивления проводника от приложенного напряжения.
Зависимость силы тока в проводнике от напряжения на его концах.
График изменения мощности тока во времени.
Зависимость удельного сопротивления от температуры.

№2 · ГРАФИК

2 БАЛЛА

2. Расчет сопротивления по графику

Используя график вольтамперной характеристики резистора, определите его электрическое сопротивление.

График $I (U)$ для металлического проводника

№3 · ПРОПУСКИ

1 БАЛЛ

3. Закон Ома и ВАХ

Дополните предложение, описывающее линейную ВАХ.

Для металлического проводника при постоянной температуре сила тока пропорциональна напряжению, поэтому его ВАХ представляет собой .

№4 · СРАВНЕНИЕ

2 БАЛЛА

4. Сравнение сопротивлений

На рисунке представлены ВАХ двух резисторов. Сравните их сопротивления $R_{1}$ и $R_{2}$ .

ВАХ двух различных резисторов

№5 · СРАВНЕНИЕ

1 БАЛЛ

5. Анализ наклона графика

Выберите верное утверждение для графиков из предыдущего задания.

$R_{1} > R_{2}$ , так как график 1 круче.
$R_{1} < R_{2}$ , так как при одном и том же напряжении ток $I_{1} > I_{2}$ .
$R_{1} = R_{2}$ , так как оба графика линейны.

№6 · КЛАССИФИКАЦИЯ

2 БАЛЛА

6. Линейные и нелинейные элементы

Распределите элементы по категориям в зависимости от вида их вольтамперной характеристики.

Слова для распределения: Лампа накаливания, Полупроводниковый диод, Газоразрядная трубка, Медный провод, Резистор при низкой мощности

Линейные (Омические)

Нелинейные

№7 · РАСЧЕТ

3 БАЛЛА

7. Задача на нелинейную ВАХ

По графику ВАХ полупроводникового диода определите силу тока при прямом напряжении $U = 0, 6$ В. Рассчитайте сопротивление диода в этой точке.

№8 · СООТВЕТСТВИЕ

2 БАЛЛА

8. Элементы и их свойства

Установите соответствие между физическим объектом и особенностью его ВАХ.

№9 · СХЕМЫ

1 БАЛЛ

9. Названия приборов

Посмотрите на схему электрической цепи. Вспомните названия измерительных приборов.

Как называется прибор под цифрой 1?
Как называется прибор под цифрой 2?

№10 · АЛГОРИТМ

2 БАЛЛА

10. Порядок снятия ВАХ

Расположите действия в правильном порядке для экспериментального получения ВАХ резистора.

Собрать электрическую цепь по схеме.
Установить минимальное напряжение с помощью реостата.
Снять показания амперметра и вольтметра.
Изменить положение ползунка реостата и повторить измерения.
Построить график зависимости тока от напряжения.

№11 · ПРИМЕРЫ

1 БАЛЛ

11. Расчет тока

Вычислите силу тока $I$ (в Амперах) для резистора $R = 200$ Ом при заданных напряжениях.

U = 10 В, I

U = 40 В, I

U = 220 В, I

+10 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№12 · ГРАФИК

2 БАЛЛА

12. ВАХ диода

На рисунке изображена ВАХ полупроводникового диода. Как называется режим работы диода при $U < 0$ ?

ВАХ полупроводникового диода

№13 · ТАБЛИЦА

3 БАЛЛА

13. Сравнение данных

Заполните пропущенные значения силы тока (в мА) для омического резистора ( $R = 200$ Ом) и нелинейной лампы по результатам измерений.

Напряжение $U$ , В	Ток резистора, мА	Ток лампы, мА
0	0	0
2
4
6

№14 · ИСКЛЮЧЕНИЕ

1 БАЛЛ

14. Лишний элемент

Какой из перечисленных элементов имеет линейную ВАХ в широком диапазоне напряжений?

Стандартный резистор
Вакуумный диод
Стабилитрон
Фоторезистор

№15 · СРАВНЕНИЕ

2 БАЛЛА

15. Температурная зависимость

Сравните сопротивления металлической нити лампы в холодном ( $R_{1}$ ) и горячем ( $R_{2}$ ) состоянии.

R_{1}

R_{2}

№16 · РАСЧЕТ

3 БАЛЛА

16. Мощность по ВАХ

По графику ВАХ из задания №2 определите мощность, выделяемую на резисторе при напряжении $U = 8$ В.

№17 · ТЕОРИЯ

1 БАЛЛ

17. ВАХ в газах

Что происходит с током на участке насыщения ВАХ несамостоятельного газового разряда?

Ток резко возрастает из-за ударной ионизации.
Ток остается постоянным, так как все ионы достигают электродов.
Ток падает до нуля из-за рекомбинации.

№18 · ТВОРЧЕСТВО

2 БАЛЛА

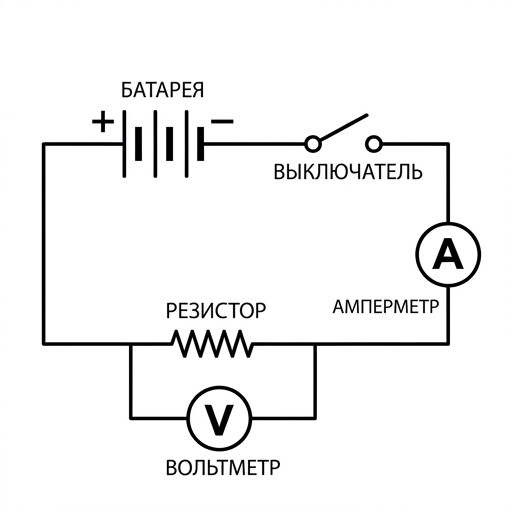

18. Схема измерения

Раскрасьте элементы схемы: измерительные приборы — синим, источник тока — красным.

Вольтметр и амперметр — синим, гальванический элемент — красным, резистор — серым.

№19 · ТЕРМИН

1 БАЛЛ

19. Краткий ответ

Как называется отношение изменения напряжения к вызванному им изменению силы тока ( $r = Δ U /Δ I$ ) для нелинейного элемента?

№20 · ИТОГ

5 БАЛЛОВ

20. Кроссворд по теме ВАХ

Решите кроссворд, чтобы закрепить основные понятия темы.

По горизонтали

Прибор с постоянным сопротивлением
Прибор, ВАХ которого нелинейна из-за нагрева нити
Направленное движение зарядов

По вертикали

Полупроводник с односторонней проводимостью
Визуальное представление ВАХ
Среда, ВАХ которой имеет участок насыщения
Физическая величина, переносимая током
Ученый, установивший закон зависимости I от U
