Трансформатор

11 класс · средний

Ф.И.
Класс

Изучим устройство и принципы работы трансформаторов — ключевых элементов электросетей. Пройдем путь от простых расчетов витков до анализа потерь энергии при передаче на большие расстояния.

№1 · БАЗОВЫЙ

1 БАЛЛ

1. Принцип действия

Выберите физическое явление, на котором основана работа трансформатора.

Фотоэффект
Электромагнитная индукция
Тепловое расширение
Электростатическая индукция

№2 · БАЗОВЫЙ

1 БАЛЛ

2. Устройство трансформатора

Отметьте верные и неверные утверждения об устройстве классического трансформатора.

Сердечник изготавливается из диэлектрика.
Первичная обмотка подключается к источнику переменного тока.
Обмотки имеют электрический контакт друг с другом через сердечник.

№3 · БАЗОВЫЙ

1 БАЛЛ

3. Определение коэффициента трансформации

Найдите значение коэффициента $k$ для различных режимов работы трансформатора, зная напряжения на его обмотках.

220 \div 11

1000 \div 250

380 \div 19

№4 · БАЗОВЫЙ

1 БАЛЛ

4. Тип трансформатора (по ГОСТ)

Сравните число витков в первичной ( $N_{1}$ ) и вторичной ( $N_{2}$ ) обмотках, чтобы определить тип трансформатора (понижающий: $k = N_{2} / N_{1} < 1$ ).

1)20005000

2)100002000

3)500500

№5 · БАЗОВЫЙ

1 БАЛЛ

5. Лишний элемент

Выберите элемент, который НЕ является обязательной частью конструкции простейшего трансформатора.

Стальной сердечник
Первичная обмотка
Вторичная обмотка
Постоянный магнит

№6 · БАЗОВЫЙ

1 БАЛЛ

6. Расчет витков

Трансформатор имеет $k = 5$ . В первичной обмотке 50 витков. Сколько витков во вторичной?

№7 · БАЗОВЫЙ

1 БАЛЛ

7. Условие работы

Заполните пропуски в предложении.

Трансформатор работает только в цепях тока, так как для возникновения ЭДС во вторичной обмотке необходимо магнитное поле.

№8 · СРЕДНИЙ

2 БАЛЛА

8. Вторичное напряжение

Первичная обмотка понижающего трансформатора с коэффициентом трансформации $k = 10$ включена в сеть с напряжением $220$ В. Сопротивление вторичной обмотки ничтожно мало. Найдите напряжение на зажимах вторичной обмотки.

№9 · СРЕДНИЙ

2 БАЛЛА

9. Токи в обмотках

Идеальный трансформатор понижает напряжение с $220$ В до $22$ В. Сила тока во вторичной обмотке равна $5$ А. Чему равна сила тока в первичной обмотке?

№10 · СРЕДНИЙ

2 БАЛЛА

10. Характеристики понижающего трансформатора (ГОСТ)

Рассмотрите работу идеального понижающего трансформатора ( $k < 1$ при $k = N_{2} / N_{1}$ ) и заполните пропущенные характеристики обмоток.

Параметр системы	Первичная цепь	Вторичная цепь
ЭДС индукции в обмотке
Напряжение на зажимах
Сила тока в обмотке

№11 · СРЕДНИЙ

2 БАЛЛА

11. КПД трансформатора

Трансформатор потребляет из сети мощность $500$ Вт. При этом во вторичной цепи выделяется мощность $450$ Вт. Вычислите КПД трансформатора.

+10 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№12 · СРЕДНИЙ

1 БАЛЛ

12. Потери в сердечнике

Для чего сердечник трансформатора собирают из отдельных изолированных стальных пластин, а не делают сплошным?

Чтобы уменьшить массу трансформатора
Чтобы уменьшить потери на вихревые токи (токи Фуко)
Для удобства охлаждения обмоток
Чтобы увеличить магнитную проницаемость

№13 · СРЕДНИЙ

2 БАЛЛА

13. Соответствие величин (ГОСТ)

Установите соответствие между физической величиной и формулой для идеального трансформатора. Используйте определение $k = N_{2} / N_{1}$ .

№14 · СЛОЖНЫЙ

3 БАЛЛА

14. Передача энергии

Электростанция мощностью $P = 50$ кВт передает энергию при напряжении $U_{1} = 500$ В. Сопротивление линии электропередачи $R = 2$ Ом. Во сколько раз уменьшатся потери мощности в проводах, если с помощью трансформатора повысить напряжение до $U_{2} = 5000$ В?

№15 · СЛОЖНЫЙ

4 БАЛЛА

15. Две вторичные обмотки

Трансформатор имеет две вторичные обмотки. Первая дает $12$ В и ток $2$ А, вторая — $5$ В и ток $4$ А. Найдите ток в первичной обмотке, если она включена в сеть $220$ В. Трансформатор считать идеальным.

№16 · СЛОЖНЫЙ

3 БАЛЛА

16. Анализ схемы

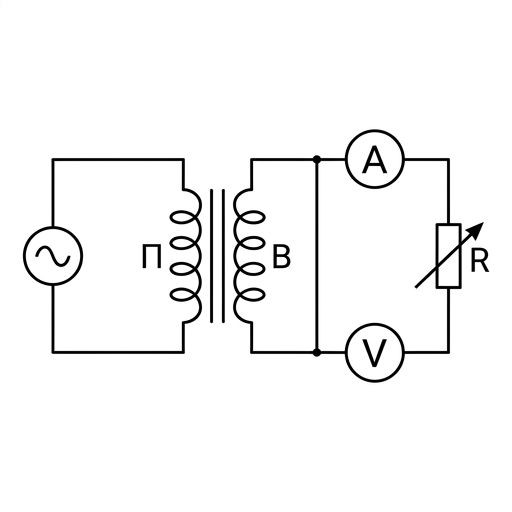

Рассмотрите схему нагруженного трансформатора и ответьте на вопросы.

Как изменятся показания амперметра при уменьшении сопротивления реостата?
Как при этом изменится ток в первичной обмотке?
Что произойдет с напряжением на вторичной обмотке при значительном росте тока нагрузки (с учетом внутреннего сопротивления обмотки)?

№17 · СЛОЖНЫЙ

4 БАЛЛА

17. Неидеальный трансформатор

Понижающий трансформатор с коэффициентом $k = 10$ включен в сеть $220$ В. Вторичная обмотка имеет сопротивление $r = 0, 2$ Ом. При подключении нагрузки ток во вторичной цепи составил $10$ А. Найдите напряжение на зажимах нагрузки.

№18 · СЛОЖНЫЙ

5 БАЛЛОВ

18. Расчет витков и сечения

Для сборки трансформатора мощностью $100$ Вт на напряжение $220/10$ В используется сердечник, где на каждый вольт приходится $5$ витков. Рассчитайте число витков в обмотках и оцените необходимый диаметр провода первичной обмотки, если допустимая плотность тока $j = 2$ А/мм $^{2}$ .

№19 · СЛОЖНЫЙ

5 БАЛЛОВ

19. Анализ аварийного режима

Проанализируйте последствия подключения первичной обмотки трансформатора к источнику постоянного тока того же номинального напряжения (например, $220$ В).

Объём: 80–150 слов

№20 · УСТРОЙСТВО

4 ЭЛЕМЕНТА · 2 БАЛЛА

20. Конструкция и обозначение трансформатора

Установите соответствие между названием элемента конструкции трансформатора и его схематическим изображением.

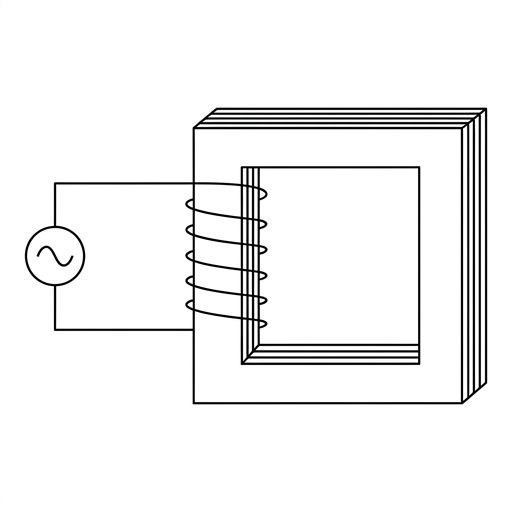

Первичная обмотка

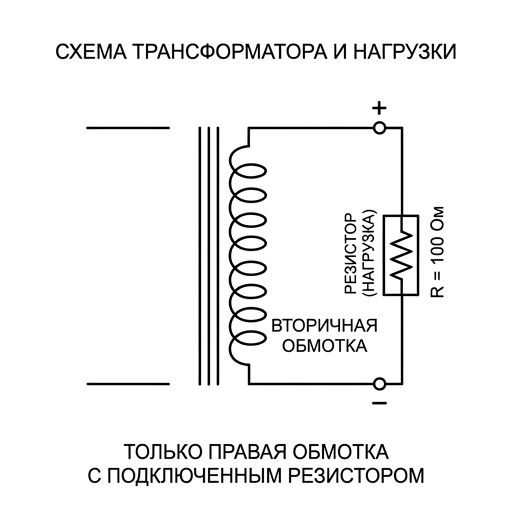

Вторичная обмотка

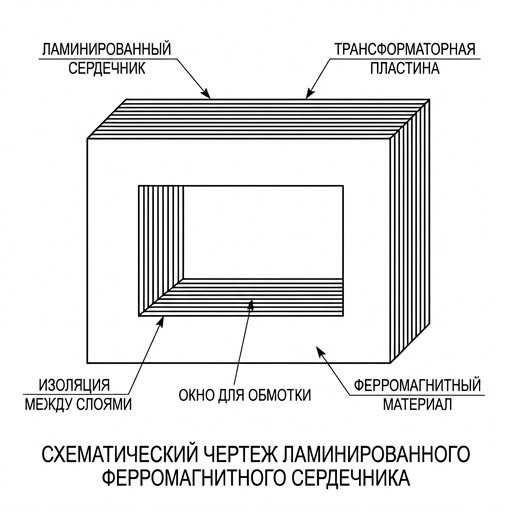

Замкнутый сердечник

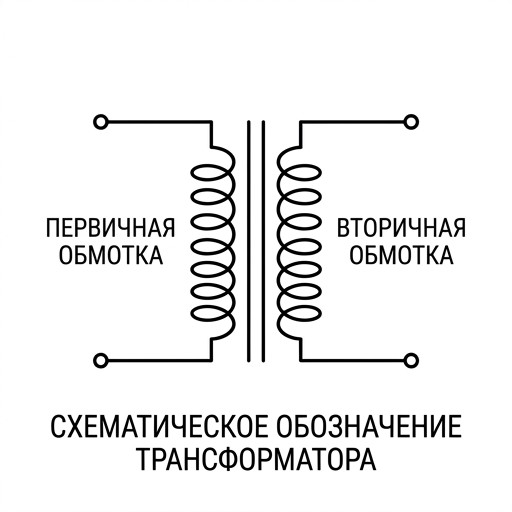

Условное обозначение
