Эквипотенциальные поля

11 класс · средний

Ф.И.
Класс

Визуализируем невидимое электрическое поле. Проанализируем связь потенциала с геометрией силовых линий и научимся строить карты распределения энергии в пространстве.

№1 · ТЕОРИЯ

1 БАЛЛ

1. Определение понятия

Выберите верное определение эквипотенциальной поверхности.

Поверхность, во всех точках которой вектор напряженности $E$ одинаков по модулю.
Поверхность, во всех точках которой потенциал $ϕ$ имеет одинаковое значение.
Линия, вдоль которой перемещается положительный пробный заряд под действием кулоновских сил.
Замкнутая оболочка, внутри которой напряженность поля всегда равна нулю.

№2 · СВОЙСТВА

1 БАЛЛ

2. Геометрия поля

Оцените истинность утверждений о свойствах эквипотенциальных поверхностей и силовых линий.

Линии напряженности всегда перпендикулярны эквипотенциальным поверхностям.
Работа сил электростатического поля при перемещении заряда вдоль эквипотенциальной поверхности отлична от нуля.
Вектор напряженности $E$ направлен в сторону убывания потенциала.

№3 · ГРАФИЧЕСКИЙ АНАЛИЗ

2 БАЛЛА

3. Поле точечного заряда

Рассмотрите чертеж поля положительного точечного заряда. Определите соотношение потенциалов в точках $A$ и $B$ , если $r_{A} < r_{B}$ .

Эквипотенциальные поверхности точечного заряда

№4 · РАБОТА ПОЛЯ

1 БАЛЛ

4. Энергетический расчет

Чему равна работа электростатического поля при перемещении заряда $q = 5$ мкКл между двумя точками одной эквипотенциальной поверхности с потенциалом $ϕ = 200$ В?

№5 · ИЛЛЮСТРАЦИЯ

2 БАЛЛА

5. Поле системы зарядов

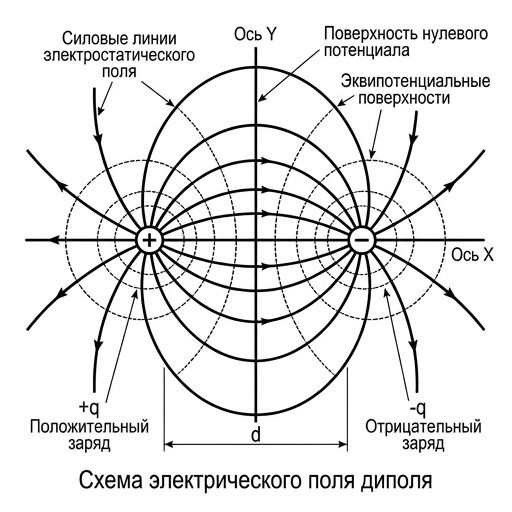

Изучите схему эквипотенциальных поверхностей диполя (двух равных по модулю разноименных зарядов) и ответьте на вопросы.

Какую форму имеет эквипотенциальная поверхность, проходящая точно посередине между зарядами?
Чему равен потенциал на бесконечном удалении от этой системы зарядов?

№6 · ЭКСПЕРИМЕНТ

1 БАЛЛ

6. Лабораторная установка

Установите соответствие между элементами экспериментальной установки для моделирования полей и их функциональным назначением.

Электролитическая ванна
Зонд (щуп)
Вольтметр
Металлические электроды

Измерение разности потенциалов между электродом и точкой
Создание заданной конфигурации поля
Поиск точек с заданным значением потенциала
Среда со слабой проводимостью для создания тока

+5 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№7 · РАСЧЕТ

3 БАЛЛА

7. Напряженность и потенциал

В ходе опыта было установлено, что расстояние между двумя соседними эквипотенциальными поверхностями в однородном поле составляет $d = 4$ см. Разность потенциалов между ними $Δ ϕ = 12$ В. Вычислите модуль напряженности электрического поля $E$ .

№8 · ПРАКТИКА

2 БАЛЛА

8. Протокол измерений

Заполните недостающие данные в таблице измерений потенциала $ϕ$ в зависимости от расстояния $r$ от центрального сферического электрода, если известно, что поле убывает обратно пропорционально расстоянию (модель точечного заряда, $k \cdot q = 12$ В $\cdot$ см).

№ точки	Расстояние $r$ , см	Потенциал $ϕ$ , В
1	2
2		4
3	4
4		2
5	12

№9 · АНАЛИЗ

1 БАЛЛ

9. Густота поверхностей

О чем свидетельствует уменьшение расстояния между эквипотенциальными поверхностями (при одинаковом шаге потенциала $Δ ϕ$ ) на чертеже?

Напряженность поля в этой области возрастает.
Напряженность поля в этой области убывает.
Поле в этой области становится однородным.
Потенциал в этой области становится равным нулю.

№10 · ВЫВОД

2 БАЛЛА

10. Обобщение результатов

Сформулируйте вывод: как связаны форма эквипотенциальных поверхностей и симметрия источника поля (заряда)?
