Рабочий лист на тему:

Радиолокация

Физика10 класс40 заданий

Множественный выборРеши примерыИстина / ЛожьЗаполни пропускиРеши задачуТаблицаВопросы по картинкеКроссворд

Типы заданий

Радиолокация

10 класс · средний

Ф.И.
Класс

Познакомься с принципами работы современных систем обнаружения. Разберись, как радиоволны помогают определять координаты объектов и обеспечивать безопасность полетов.

№1 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

1. Физическая основа

Выберите физическое явление, которое позволяет радиолокатору обнаруживать объекты.

Дифракция за препятствием
Отражение электромагнитных волн
Интерференция в тонких пленках
Фотоэлектрический эффект

№2 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

2. Расчет расстояния

Вычислите расстояние до цели (в км), исходя из времени задержки сигнала. Скорость света $c = 3 \cdot 1 0^{8}$ м/с.

t = 30 мкс, R

t = 50 мкс, R

t = 80 мкс, R

№3 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

3. Свойства радиоволн

Проанализируйте утверждения о принципах радиолокации.

Электромагнитные волны не могут распространяться в безвоздушном пространстве.
Для работы радиолокатора объект должен обладать способностью отражать радиоволны.
Радиолокатор излучает непрерывный поток энергии постоянной мощности.

№4 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

4. Физическая константа

Какая физическая константа пропущена в формуле дальности радиолокации: $R = \frac{\dots \cdot t}{2}$ ?

Ответ:

№5 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

5. Максимальная дальность

Импульсы РЛС следуют с частотой $ν = 400$ Гц. Определите максимальную теоретическую дальность действия локатора, если сигнал должен вернуться до начала следующего импульса.

№6 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

6. Параметры различных РЛС

Заполните недостающие характеристики станций.

Тип РЛС	Частота $ν$ , Гц	Период $T$ , мс	Дальность $R$ , км
Метеорологическая	500
Дальняя	200
Диспетчерская		1,25
Портативная			37,5

№7 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

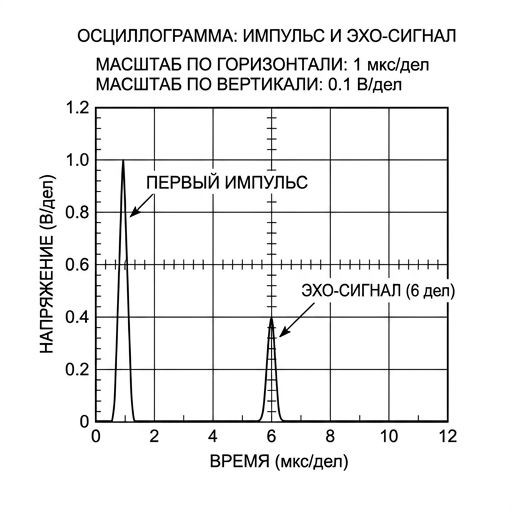

7. Анализ осциллограммы

Изучите изображение экрана радара и ответьте на вопросы.

Если цена деления шкалы времени равна $50$ мкс, а расстояние между пиками — 6 делений, каково время задержки?
Чему равно расстояние до цели в километрах?

№8 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

8. Мертвая зона и предел

Длительность импульса составляет $t = 3$ мкс, а частота повторения $ν = 800$ Гц. Рассчитайте мертвую зону локатора и максимальную дальность.

№9 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

9. Скорость объекта

Первый сигнал от цели вернулся через $t_{1} = 300$ мкс. Спустя $Δ T = 15$ с второй сигнал вернулся через $t_{2} = 320$ мкс. Найдите скорость цели и укажите направление движения.

№10 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

10. Терминология

Заполните сетку, вспомнив ключевые термины.

По горизонтали

Распространяющееся в пространстве возмущение
Время между актами излучения
Переносимая информация в виде радиоволны
Устройство отображения информации
Характеристика движения волны
Вид связи с помощью ЭМ-волн

По вертикали

Часть РЛС для передачи и приема
Отраженный от цели сигнал
Кратковременный всплеск энергии
Прибор для обнаружения объектов
Количество импульсов в секунду
Объект наблюдения

№1 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

1. Физическая основа

На каком физическом принципе основано обнаружение объектов в радиолокации?

Дифракция волн на препятствии
Отражение электромагнитных волн от цели
Интерференция падающей и отраженной волны
Дисперсия радиоволн в атмосфере

№2 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

2. Расчет расстояния

Вычислите расстояние до цели (в км), если сигнал вернулся через указанное время. Примите скорость света $c = 3 \cdot 1 0^{8}$ м/с.

t = 30 мкс, R

t = 50 мкс, R

t = 80 мкс, R

№3 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

3. Свойства радиоволн

Оцените верность утверждений о принципах работы радиолокационных систем.

Скорость радиоволн в вакууме зависит от мощности передатчика.
Приемник РЛС обычно отключается на время излучения зондирующего импульса.
Радиолокация возможна только для металлических объектов.

№4 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

4. Расчёт расстояния

Запишите правую часть формулы для определения дальности до цели через скорость света и время.

$R =$

№5 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

5. Максимальная дальность

Радиолокатор излучает импульсы с частотой $ν = 400$ Гц. Какова максимально возможная дальность обнаружения цели, при которой отраженный сигнал успеет вернуться до отправки следующего импульса?

№6 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

6. Сравнение параметров РЛС

Заполните таблицу характеристик различных радиолокационных станций (РЛС). Некоторые данные уже внесены для примера.

Назначение РЛС	Частота $ν$ , Гц	Период $T$ , мс	Макс. дальность $R$ , км
Дальнего обнаружения	200
Диспетчерская		1,25
Малой дальности			37,5

№7 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

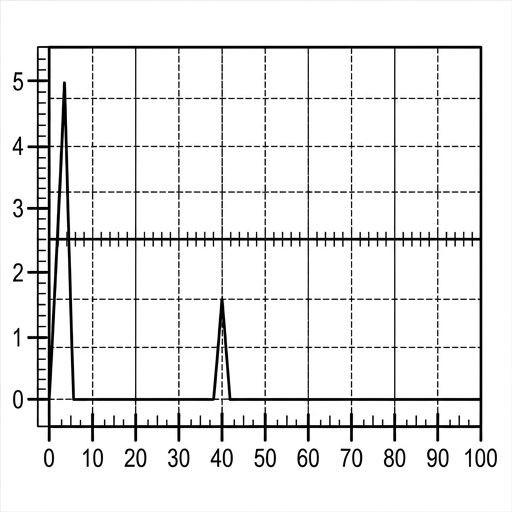

7. Анализ осциллограммы

Изучите изображение экрана осциллографа и ответьте на вопросы.

Если цена деления по горизонтальной оси составляет $50$ мкс, а расстояние между импульсами — 6 делений, каково время задержки?
Рассчитайте расстояние до цели в километрах по этим данным.

№8 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

8. Мертвая зона и лимит

Длительность импульса РЛС составляет $t_{и} = 4$ мкс, а частота повторения $ν = 250$ Гц. Определите минимальное расстояние (мертвую зону) и максимальную теоретическую дальность обнаружения $R$ .

№9 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

9. Определение скорости цели

Первый отраженный сигнал от цели вернулся через $t_{1} = 400$ мкс. Через интервал времени $Δ T = 15$ с второй сигнал вернулся через $t_{2} = 420$ мкс. Определите скорость цели (в м/с). В какую сторону она движется?

№10 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

10. Терминология

Решите кроссворд, используя основные понятия темы.

По горизонтали

Диапазон используемых частот
Кратковременная посылка энергии
Средство отображения информации
Обнаруженный объект
Электромагнитное возмущение
Явление, лежащее в основе локации

По вертикали

Расстояние до объекта
Несущая информацию посылка
Тип сигнала, вернувшегося от цели
Время между двумя импульсами
Характеристика движения цели
Приемо-передающее устройство

№1 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

1. Физическая основа

Укажите фундаментальное свойство электромагнитных волн, позволяющее обнаруживать объекты на больших расстояниях.

Интерференция на краях препятствий
Рассеяние и отражение от поверхности
Преломление в ионосфере
Затухание в атмосфере

+20 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№2 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

2. Расчет расстояния до цели

Вычислите расстояние $R$ до объекта (в км), если радиосигнал вернулся через указанное время $t$ . Примите скорость света $c = 3 \cdot 1 0^{8}$ м/с.

t = 40 мкс, R

t = 100 мкс, R

t = 200 мкс, R

№3 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

3. Свойства радиоволн

Оцените верность утверждений о работе радиолокационных систем.

Радиолокационные станции используют звуковые волны для обнаружения самолетов.
Металлические поверхности лучше отражают радиоволны, чем диэлектрики.
Для точного определения координат используют узконаправленные пучки волн.

№4 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

4. Основная формула

Заполните пропуски в формуле для определения дальности объекта.

$R = \frac{1}{2} c \cdot$

№5 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

5. Определение дальности

Радиолокатор зафиксировал эхо-сигнал от самолёта через время $t = 0, 0005$ с после отправки импульса. Вычислите расстояние $R$ до самолёта, если скорость радиоволн $c = 3 \cdot 1 0^{8}$ м/с.

№6 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

6. Определение расстояния до цели

Используя значение скорости света $c \approx 300000$ км/с, определите расстояние $R$ до различных объектов по времени задержки отражённого сигнала.

Объект наблюдения	Время задержки $t$ , мс	Скорость сигнала $c$ , км/с	Расстояние $R$ , км
Пассажирский лайнер		300000
Метеорологический зонд		300000
Малый беспилотник		300000

№7 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

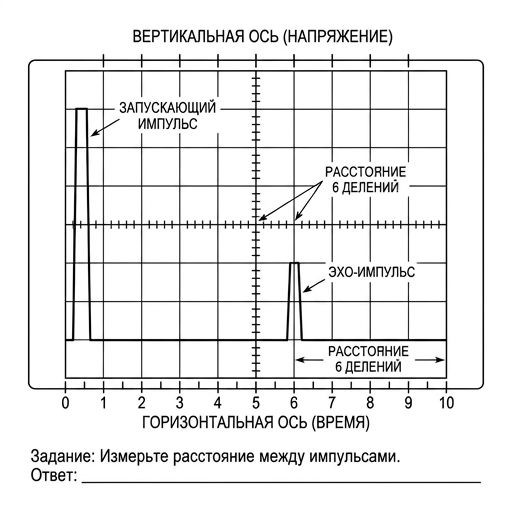

7. Анализ осциллограммы

Изучите изображение экрана осциллографа и ответьте на вопросы.

Если цена деления по горизонтальной оси составляет $50$ мкс, а расстояние между пиками — 6 делений, каково время задержки сигнала?
Рассчитайте расстояние до объекта по этим данным (в км).

№8 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

8. Мертвая зона и лимит

Длительность импульса радиолокационной станции составляет $t = 2$ мкс, а частота повторения $ν = 500$ Гц. Определите минимальное расстояние (мертвую зону) $R_{min}$ и максимальную теоретическую дальность $R_{ma x}$ .

№9 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

9. Расчёт скорости сближения

Радиолокационная станция обнаружила летящий объект. Первый сигнал вернулся через $t_{1} = 120$ мкс. Спустя $Δ T = 10$ с второй сигнал вернулся через $t_{2} = 100$ мкс. Вычислите скорость объекта (в м/с) и определите характер его движения (приближается или удаляется).

№10 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

10. Терминология

Решите кроссворд, чтобы закрепить основные понятия темы.

По горизонтали

Индикатор положения объектов
Наблюдаемый объект
Диапазон используемых частот
Характеристика движения цели
Процесс смены направления волны при встрече с целью
Основной параметр, измеряемый радиолокационной станцией

По вертикали

Сигнал, вернувшийся к локатору
Служит для передачи и приема волн
Порция энергии, излучаемая антенной
Интервал между посылками сигналов
Электромагнитное возмущение
Пространство, где летит сигнал

№1 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

1. Физическая основа

Выберите физическое явление, на котором основано действие любого радиолокатора.

Преломление электромагнитных волн
Отражение электромагнитных волн
Поляризация света
Дисперсия звука

№2 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

2. Расчет расстояния

t = 20 мкс, R

t = 40 мкс, R

t = 60 мкс, R

№3 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

3. Свойства радиоволн

Оцените верность утверждений о работе радиолокационных систем.

Радиолокатор может работать только в светлое время суток.
Радиоволны распространяются в вакууме со скоростью света.
Для радиолокации используют преимущественно длинные волны.

№4 · БАЗОВЫЙ УРОВЕНЬ

1 БАЛЛ

4. Основная формула

Запишите формулу для определения дальности объекта.

$R =$ ___

№5 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

5. Максимальная дальность

Радиолокатор излучает импульсы с частотой $ν = 500$ Гц. Какова максимально возможная дальность обнаружения цели, при которой отраженный сигнал успеет вернуться до отправки следующего импульса?

№6 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

6. Сравнение параметров РЛС

Заполните таблицу характеристик различных радиолокационных станций (РЛС). Используйте значение скорости света $c = 3 \cdot 1 0^{8}$ м/с.

Тип РЛС	Частота импульсов $ν$ , Гц	Период $T$ , мс	Макс. дальность $R$ , км
Метеорологическая	250
Аэродромная		1
Ближнего действия			30

№7 · СРЕДНИЙ УРОВЕНЬ

2 БАЛЛА

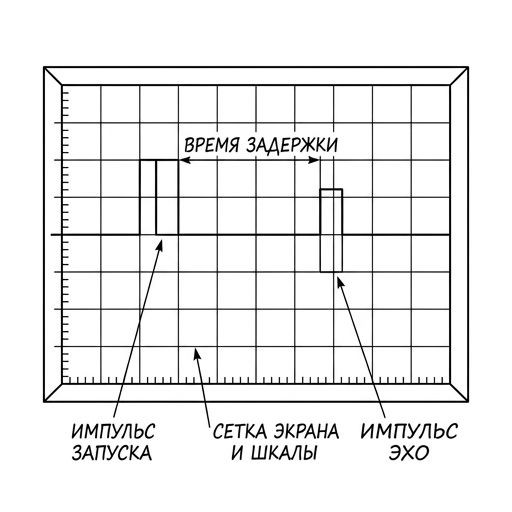

7. Анализ осциллограммы

Если цена деления по горизонтальной оси составляет $100$ мкс, а расстояние между пиками — 4 деления, каково время задержки сигнала?
Рассчитайте расстояние до объекта по этим данным (в км).

№8 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

8. Мертвая зона и лимит

Длительность импульса радиолокационной станции составляет $t = 2$ мкс, а частота повторения $ν = 400$ Гц. Определите минимальное расстояние (мертвую зону), на котором цель еще может быть обнаружена, и максимальную теоретическую дальность.

№9 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

9. Определение скорости цели

Радиолокатор зафиксировал цель. Первый отраженный сигнал вернулся через $t_{1} = 200$ мкс. Через интервал времени $Δ T = 10$ с второй сигнал вернулся через $t_{2} = 180$ мкс. Определите скорость цели (в м/с). Приближается она или удаляется?

№10 · ПОВЫШЕННЫЙ УРОВЕНЬ

3 БАЛЛА

10. Терминология

Решите кроссворд, чтобы закрепить основные понятия темы.

По горизонтали

Время между двумя импульсами
Физическая величина, равная $3 \cdot 1 0^{8}$ м/с для вакуума
Префикс, указывающий на использование электромагнитных волн
Объект, который необходимо обнаружить
Возвращение волны от границы раздела сред
Место визуализации информации о целях

По вертикали

То, в чем распространяется радиоволна
Кратковременный выброс электромагнитной энергии
Расстояние до объекта
Отраженный сигнал в радиолокации
Процесс распространения колебаний
Устройство для излучения и приема радиоволн

Создайте уникальный лист по своей теме

Любая тема, любой уровень
20+ типов заданий
100% уникальный контент
Со страницей ответов
Защита от списывания
Готово за 1 минуту

Создайте уникальный лист по своей теме

Любая тема, любой уровень
20+ типов заданий
100% уникальный контент
Со страницей ответов
Защита от списывания
Готово за 1 минуту

Типы заданий

Создайте дополнительно

Другие темы по физике для 10 класса

Прямолинейное равномерное движение: графики Равноускоренное прямолинейное движение Графики равномерного движения нескольких тел на плоскости (относительность движения)Электрический ток; Условия существования электрического тока; Закон Ома для полной (замкнутой) электрической цепи Закон сохранения механической энергии Криволинейное и вращательное движение. Неравномерное движение Относительность механического движения. Системы отсчета. Характеристики механического перемещения Агрегатные состояния вещества. Фазовые переходы Механическое движение; Система отсчета; Траектория Инерциальные системы отсчета; Первый закон Ньютона; Принцип относительности Галилея; Сила; Масса тела; Закон всемирного тяготения; Третий закон Ньютона для материальных точек; Второй закон Ньютона Физика - наука о природе; Научные методы познания окружающего мира; Роль эксперимента и теории в процессе познания природы; Эксперимент в физике; Моделирование физических явлений и процессов; Научные Электризация тел; Взаимодействие зарядов; Закон сохранения электрического заряда; Проводники, диэлектрики и полупроводники; Два вида электрических зарядов; Электрический заряд; Принцип суперпозиции

Чем удобны рабочие листы Нейрум

По действующей программеТемы и задания совпадают со школьной программой 1–11 классов. Открыли — дали классу, без правок.
Готово к печати, с ответамиPDF в формате A4 и ключ ответов на отдельной странице. Скачали, распечатали, раздали — без правок в Word.
Свой лист за минутуНе нашли нужный? ИИ-конструктор соберёт лист по вашей теме, классу и типам заданий.

Вопросы и ответы

Как скачать рабочий лист «Радиолокация»?

Зарегистрируйтесь бесплатно — лист сохранится в личном кабинете, откуда его можно скачать в PDF и распечатать.

Сколько заданий в листе и какие они?

В листе 40 заданий: множественный выбор, реши примеры, истина / Ложь, заполни пропуски, реши задачу, таблица, вопросы по картинке, кроссворд.

Соответствует ли лист ФГОС?

Да, задания ориентированы на школьную программу по физике для 10 класса по ФГОС.

Можно ли изменить задания под свой класс?

Да. После регистрации лист открывается в конструкторе: задания можно заменить, перегенерировать или добавить новые.

Радиолокация

Типы заданий

1. Физическая основа

2. Расчет расстояния

3. Свойства радиоволн

4. Физическая константа

5. Максимальная дальность

6. Параметры различных РЛС

7. Анализ осциллограммы

8. Мертвая зона и предел

9. Скорость объекта

10. Терминология

1. Физическая основа

2. Расчет расстояния

3. Свойства радиоволн

4. Расчёт расстояния

5. Максимальная дальность

6. Сравнение параметров РЛС

7. Анализ осциллограммы

8. Мертвая зона и лимит

9. Определение скорости цели

10. Терминология

1. Физическая основа

2. Расчет расстояния до цели

3. Свойства радиоволн

4. Основная формула

5. Определение дальности

6. Определение расстояния до цели

7. Анализ осциллограммы

8. Мертвая зона и лимит

9. Расчёт скорости сближения

10. Терминология

1. Физическая основа

2. Расчет расстояния

3. Свойства радиоволн

4. Основная формула

5. Максимальная дальность

6. Сравнение параметров РЛС

7. Анализ осциллограммы

8. Мертвая зона и лимит

9. Определение скорости цели

10. Терминология

Похожие рабочие листы

Прямолинейное равномерное движение: графики

Равноускоренное прямолинейное движение

Графики равномерного движения нескольких тел на плоскости (относительность движения)

Другие темы по физике для 10 класса

Чем удобны рабочие листы Нейрум

Вопросы и ответы
