От идеи к 3D-модели и чертежу

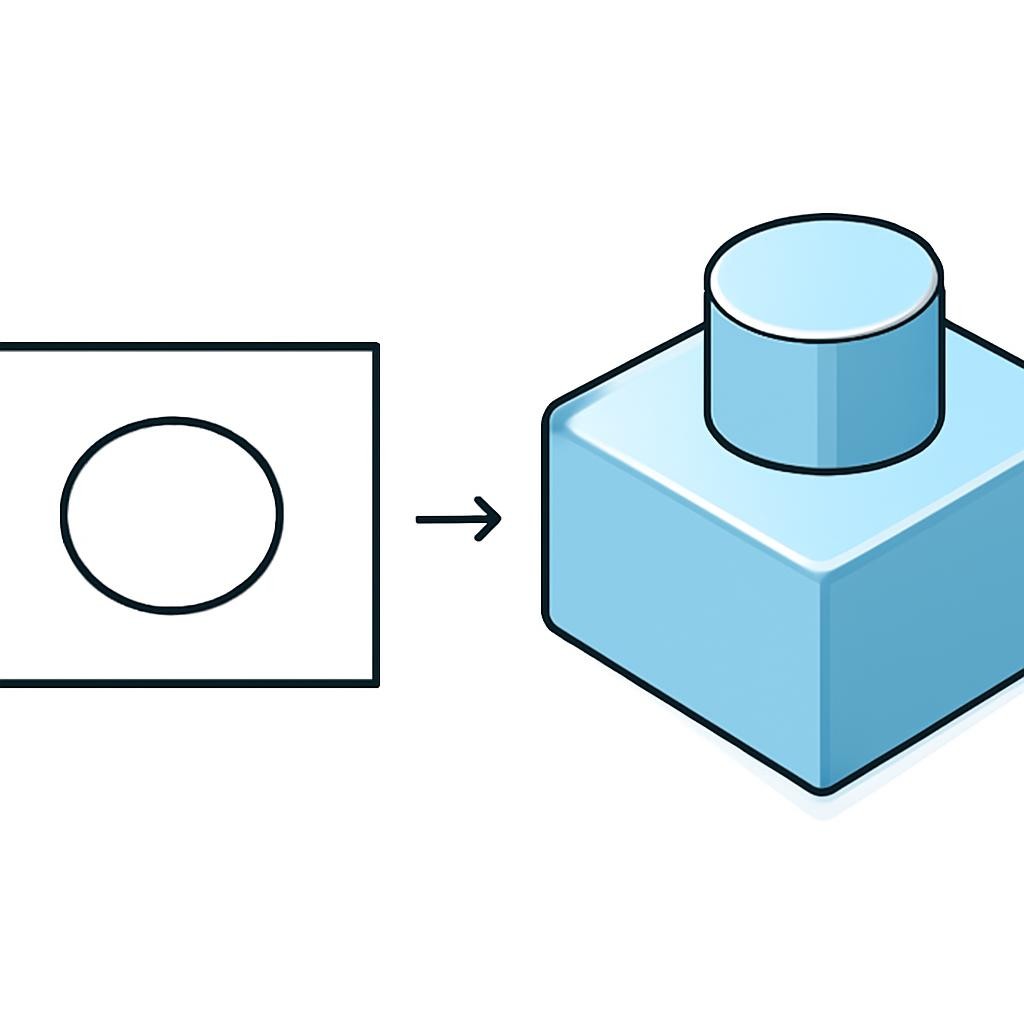

Слайд 1. От идеи к 3D-модели и чертежу

Программное обеспечение для проектной документации • Технология, 8 класс

Слайд 2. Зачем нужны САПР

САПР — системы автоматизированного проектирования. В них создают модели, чертежи и другие документы изделия. Например, можно спроектировать кронштейн, проверить его форму и подготовить чертёж для изготовления.

Слайд 3. От замысла к документации

Определить, что должно делать изделие и из каких частей оно состоит.

Создать виртуальную форму детали или собрать несколько деталей.

Подготовить чертёж, виды и сведения для изготовления.

Слайд 4. Какие бывают документы

Эскиз — предварительный набросок формы.

Чертёж — изображение изделия с необходимыми сведениями.

Спецификация — перечень деталей и материалов.

Сборочный чертёж — показывает, как соединяются части изделия.

Слайд 5. Основная надпись чертежа

Основная надпись — блок с данными о документе. В ней указывают название детали, обозначение, материал и сведения о разработчике. Перед сдачей проверьте, что надпись заполнена и относится именно к этому чертежу.

Слайд 6. Графические объекты и инструменты

Слайд 7. Геометрические примитивы

Задаёт положение или начало построения.

Помогает построить контур и ось.

Подходит для отверстий и круглых деталей.

Создаёт закруглённые участки контура.

Слайд 8. Редактирование и трансформация

Изменить форму объекта: подрезать линию, скруглить угол, добавить фаску или поправить размер.

Изменить положение или ориентацию: переместить, повернуть, отразить либо создать копию.

Слайд 9. Создание трёхмерной модели

Слайд 10. Как из эскиза получить объём

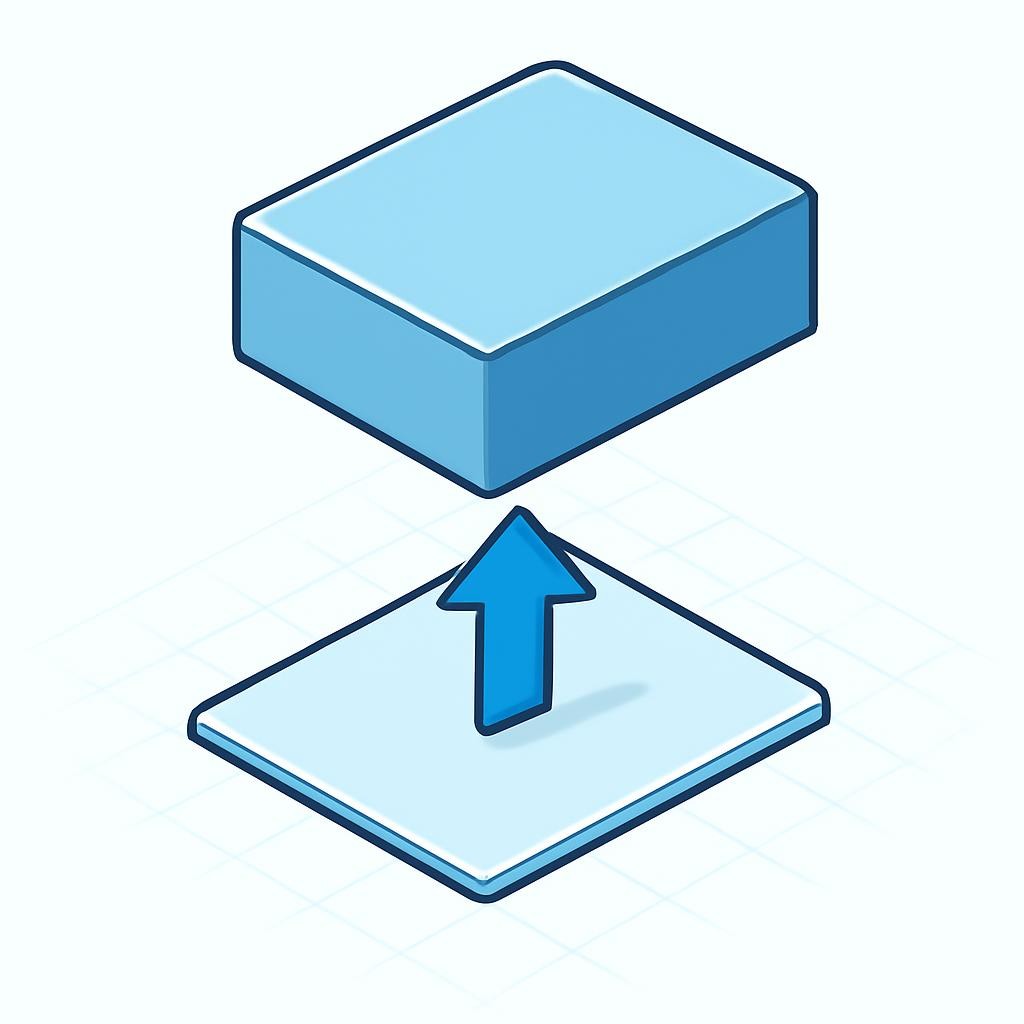

В САПР сначала строят плоский эскиз, затем применяют операцию формообразования. Например, замкнутый контур пластины можно выдавить и получить объёмную деталь.

Слайд 11. Ассоциативный чертёж

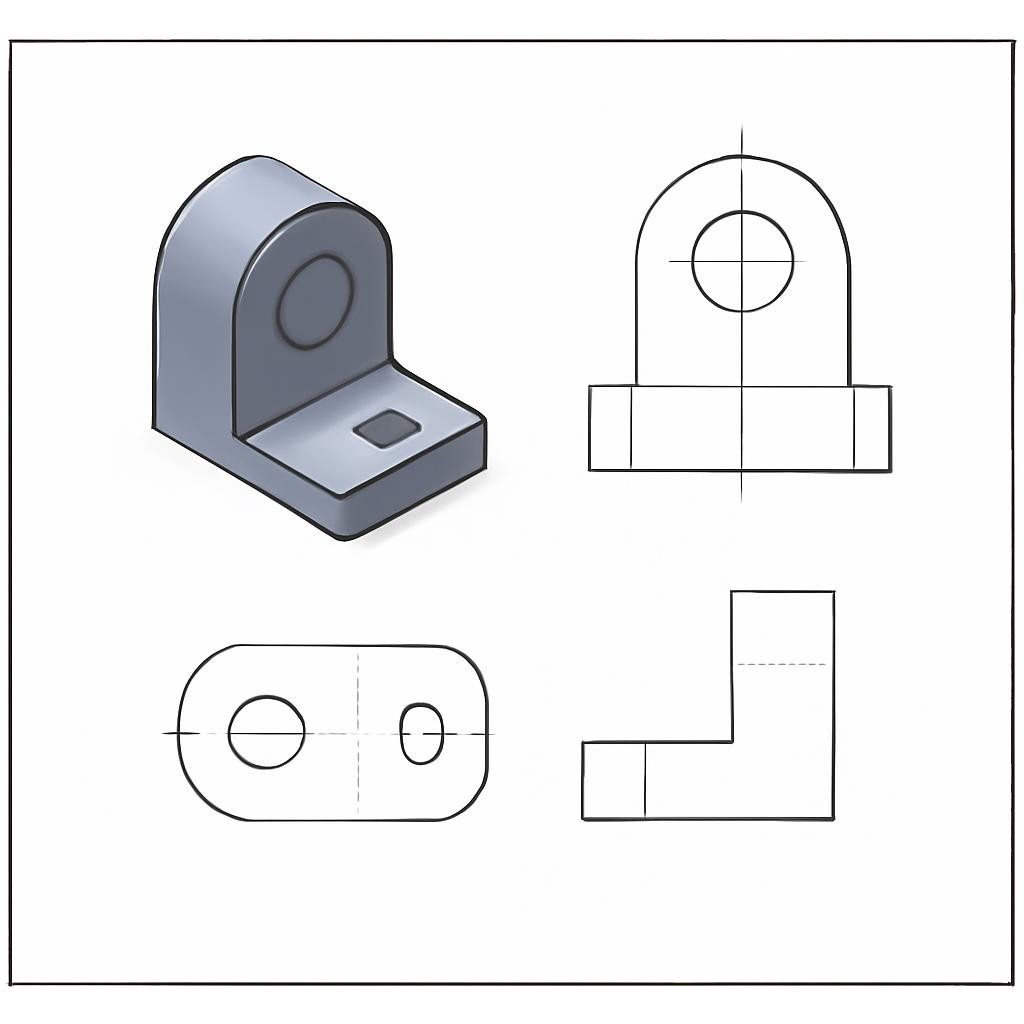

Ассоциативный чертёж строится на основе 3D-модели. Виды связаны с моделью: если её форма меняется, чертёж можно обновить. Для проверки изделия удобно получить вид спереди, сверху и сбоку.

Слайд 12. Одна модель — разные виды

Слайд 13. Формообразование детали

Плоскому эскизу придают объём с помощью операций формообразования. Например, замкнутый контур можно выдавить, чтобы получить объёмную деталь. Выбор операции зависит от формы изделия.

Слайд 14. Сложные модели и сборки

Слайд 15. Сборочный чертёж

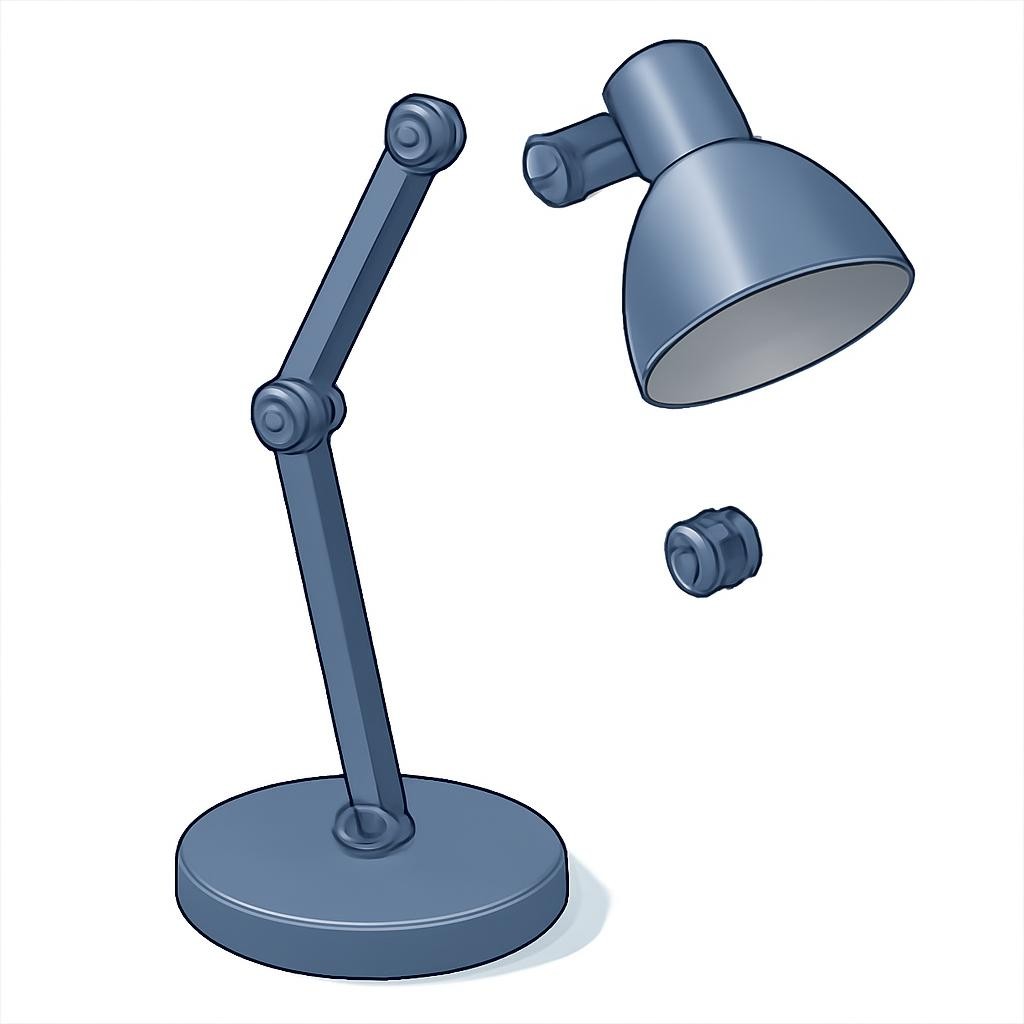

Сборка — несколько деталей, соединённых в одно изделие. Например, настольная лампа состоит из основания, стойки и плафона.

Сборочный чертёж показывает взаимное положение деталей и то, как они соединяются. Сначала проверьте форму и совместимость частей в 3D.

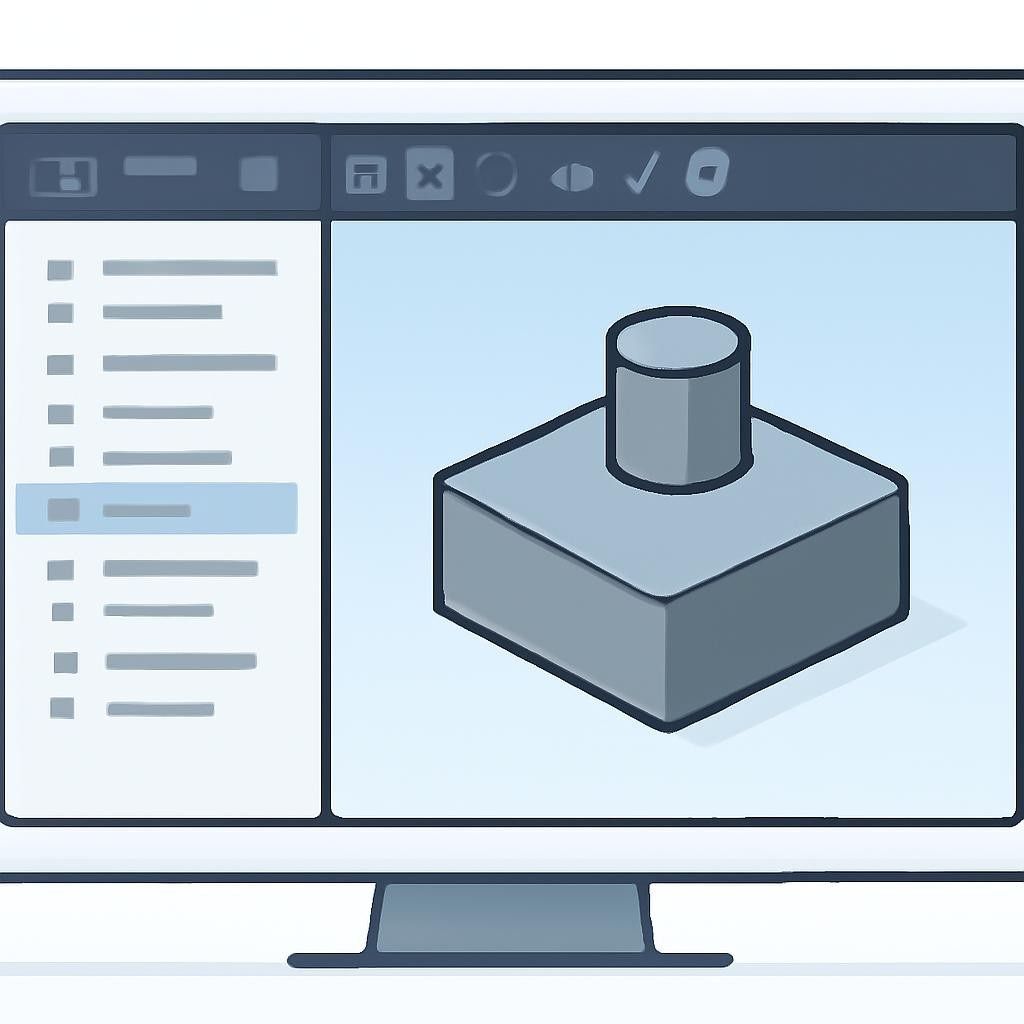

Слайд 16. Дерево модели

Дерево модели показывает, из каких эскизов и операций получена деталь. Оно помогает найти нужный шаг и понять порядок построения. Если изменить раннюю операцию, последующие элементы могут перестроиться.

Слайд 17. Как исправить ошибку в модели

Не обязательно строить деталь заново. Найдите в дереве операцию или эскиз, который нужно исправить. Измените профиль или параметр операции, затем проверьте, что модель перестроилась без ошибок.

Слайд 18. Хорошая модель — не только красивая форма, но и понятный способ её получить.

— Практическое правило проектирования

Слайд 19. Компьютерная графика как профессия

Слайд 20. Рендер-артист и дизайнер

Настраивает материалы, свет и камеру, чтобы получить выразительное изображение 3D-модели. Например, готовит визуализацию будущего стула.

Продумывает внешний вид и удобство изделия. Создаёт форму, выбирает материалы и объясняет замысел через эскизы и модели.

Слайд 21. Главное — идея, модель, документ

САПР помогает создавать модели и проектные документы.

Геометрические примитивы — основа контуров и эскизов.

Операции формообразования превращают эскиз в 3D-деталь.

Из модели получают виды и сборочные чертежи.

Дерево модели помогает разбираться в построении и вносить правки.
