Чертёж. Геометрическое черчение

Слайд 1. Чертёж. Геометрическое черчение

Технология, 6 класс

Слайд 2. Зачем нужен чертёж

Слайд 3. Чертёж как язык техники

Чертёж — это графическое изображение изделия или детали, выполненное по правилам и позволяющее понять форму, размеры и устройство объекта. Он помогает изготовителю работать точно, даже если конструктор и мастер находятся далеко друг от друга.

Слайд 4. Чертёж и рисунок: в чём разница

Передаёт внешний вид и впечатление.

Может быть выполнен свободно.

Размеры обычно не указываются.

Передаёт форму, размеры и расположение элементов.

Выполняется с помощью инструментов.

Подчиняется единым правилам оформления.

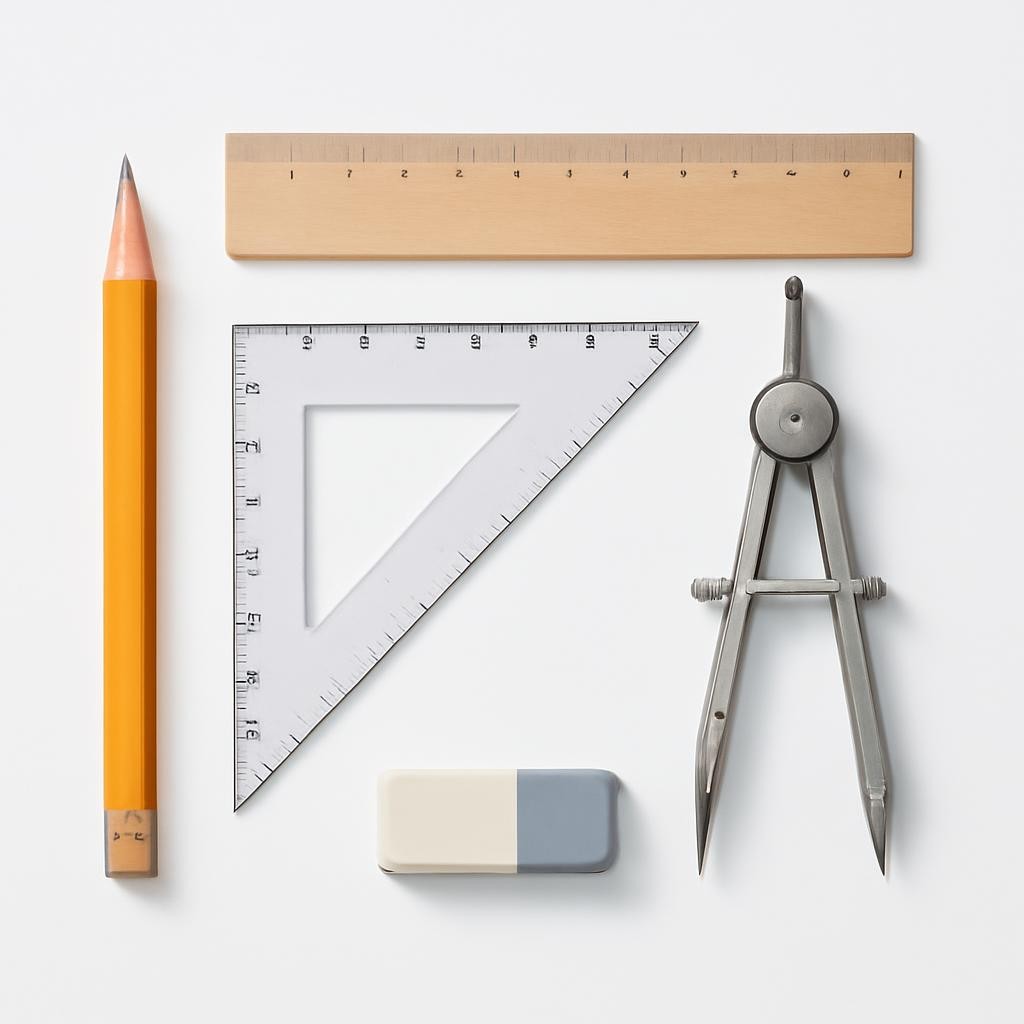

Слайд 5. Основные инструменты чертёжника

Карандаш — для тонких и точных линий

Линейка — для измерения и проведения прямых

Угольник — для построения прямых углов и параллельных линий

Циркуль — для окружностей и дуг

Ластик — для удаления вспомогательных линий

Слайд 6. Линии и правила оформления

Слайд 7. Какие линии встречаются на чертеже

Видимый контур детали.

Размерные и выносные линии, штриховка.

Невидимый контур детали.

Оси симметрии и центровые линии.

Слайд 8. Размеры на чертеже

Размерная линия показывает, какой отрезок измеряют. Выносные линии связывают размер с элементом детали, а стрелки ограничивают размерную линию. Число размера обычно указывают в миллиметрах, поэтому обозначение единицы рядом с каждым числом не требуется.

Слайд 9. Правила аккуратного чертежа

Работай на чистом листе и не дави сильно на карандаш.

Сначала выполняй тонкие вспомогательные построения.

Проверяй горизонтальность и вертикальность линий.

Не стирай основные линии без необходимости.

Размеры размещай так, чтобы они не пересекались с контуром.

После проверки обводи видимый контур более чётко.

Слайд 10. Геометрические построения

Слайд 11. Алгоритм построения отрезка и угла

Проведи базовую прямую по линейке и отметь на ней начальную точку.

Отложи нужный отрезок, не смещая линейку, и отметь вторую точку.

Для угла используй угольник или транспортир, затем проверь результат.

Слайд 12. Построение перпендикуляра

Слайд 13. Как построить окружность

Циркуль устанавливают иглой в центр будущей окружности. Затем раздвигают ножки на нужный радиус и плавно вращают циркуль, не меняя его раскрытия. Перед построением проверь, что игла и грифель стоят устойчиво.

Слайд 14. Деление отрезка пополам

Поставь иглу циркуля в один конец отрезка и проведи дуги сверху и снизу. Не меняя раскрытия циркуля, повтори построение из другого конца.

Соедини точки пересечения дуг. Полученная прямая пересечёт исходный отрезок в его середине и будет перпендикулярна ему.

Слайд 15. «Точность начинается не с инструмента, а с привычки проверять каждый шаг»

— Правило юного чертёжника

Слайд 16. Типичные ошибки

Слишком толстые вспомогательные линии.

Неправильное положение угольника.

Разный нажим на карандаш.

Размерные линии пересекают контур.

Окружность построена с изменившимся радиусом.

Чертёж не проверен перед обводкой.

Слайд 17. Порядок выполнения чертежа детали

1

2

3

4

Изучи форму детали и определи основные элементы.

Выбери положение детали на листе и проведи оси.

Выполни основные геометрические построения тонкими линиями.

Обведи видимый контур и нанеси размеры.

Слайд 18. Практическое задание

На листе в клетку или на чертёжной бумаге построй прямоугольник, раздели его диагоналями, а затем проведи окружность с центром в точке пересечения диагоналей. Используй линейку, угольник и циркуль. Отметь, какие линии являются вспомогательными, а какие — основными.

Слайд 19. Практическая работа: эскиз плана квартиры

Выполни эскиз плана небольшой квартиры на листе в клетку.

Обозначь наружные стены и перегородки.

Покажи расположение дверей и окон условными обозначениями.

Подпиши помещения: кухня, комната, прихожая, санузел.

Соблюдай аккуратность, масштабность и единый стиль линий.

Слайд 20. Пример выполнения: эскиз плана квартиры

Пример показывает условный план небольшой квартиры:

• наружные стены обозначены более толстыми линиями;

• перегородки выполнены тоньше;

• двери показаны дугами открывания, окна — разрывами в стенах;

• помещения подписаны: кухня, комната, прихожая, санузел;

• соблюдены пропорции и единый стиль оформления.

Слайд 21. Эскиз плана квартиры

Пример условного плана небольшой квартиры.

Наружные стены обозначены более толстыми линиями, перегородки — тоньше. Двери показаны дугами открывания, окна — разрывами в стенах. Помещения подписаны: кухня, комната, прихожая, санузел.

Слайд 22. Проверь себя

Объясни, чем чертёж отличается от рисунка.

Назови инструменты для построения прямых, углов и окружностей.

Расскажи назначение сплошной толстой и штриховой линий.

Опиши порядок нанесения размера.

Назови две ошибки, которые могут снизить точность чертежа.
