Презентация к уроку на тему:

Устройство лабораторного штатива

Презентация знакомит с устройством, назначением и сборкой лабораторного штатива для урока химии в 7 классе. На слайдах — схемы элементов, пошаговая инструкция, правила безопасности, сравнение креплений и вопросы для проверки знаний.

Химия5 класс10 слайдов
Как собрать штатив?
Шаг 1
Плотно вкрутите металлический стержень в резьбовое отверстие на тяжелом основании.
Шаг 2
Наденьте муфту на стержень и закрепите её винтом на нужной вам высоте.
Шаг 3
Вставьте лапку или кольцо в муфту и затяните второй винт до полной фиксации.

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Правила безопасности
При работе важно помнить: основание должно стоять на ровной поверхности. Не перегружайте одну сторону штатива, чтобы он не упал. Затягивайте винты плотно, но без лишних усилий, чтобы не раздавить стеклянную посуду лапками зажима.
Слайд 7 «Правила безопасности» — иллюстрация к презентации «Устройство лабораторного штатива» по химии для 5 класса

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Сравнение элементов крепления
Тип держателяЧто удерживаетОсобенность
ЛапкаПробирки, колбыИмеет мягкое покрытие внутри
КольцоВоронки, чашкиПосуда устанавливается сверху
МуфтаДругие деталиУниверсальное связующее звено

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Проверь свои знания
  • 1. Из какого материала обычно изготавливают основание штатива?
  • 2. Какая деталь позволяет менять высоту крепления лапки?
  • 3. Для чего лапки зажимов снабжены резиновыми прокладками?
  • 4. Что произойдет, если стержень вкручен в основание неплотно?
  • 5. Можно ли использовать кольцо для закрепления пробирки?

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

Подведем итоги
  • Штатив — это универсальный держатель для химической посуды.
  • Он состоит из основания, стержня, муфт, лапок и колец.
  • Правильная сборка обеспечивает безопасность эксперимента.
  • Все винты должны быть надежно затянуты перед началом работы.
  • Бережное отношение к оборудованию — залог успешного опыта.

Посмотрите презентацию целиком

Открыто 5 из 10 слайдов — зарегистрируйтесь и скачайте в PDF или PPTX

1 / 10
Текст презентации

  1. Слайд 1. Устройство лабораторного штатива

    Первое знакомство с оборудованием химической лаборатории

  2. Слайд 2. Зачем нужен штатив?

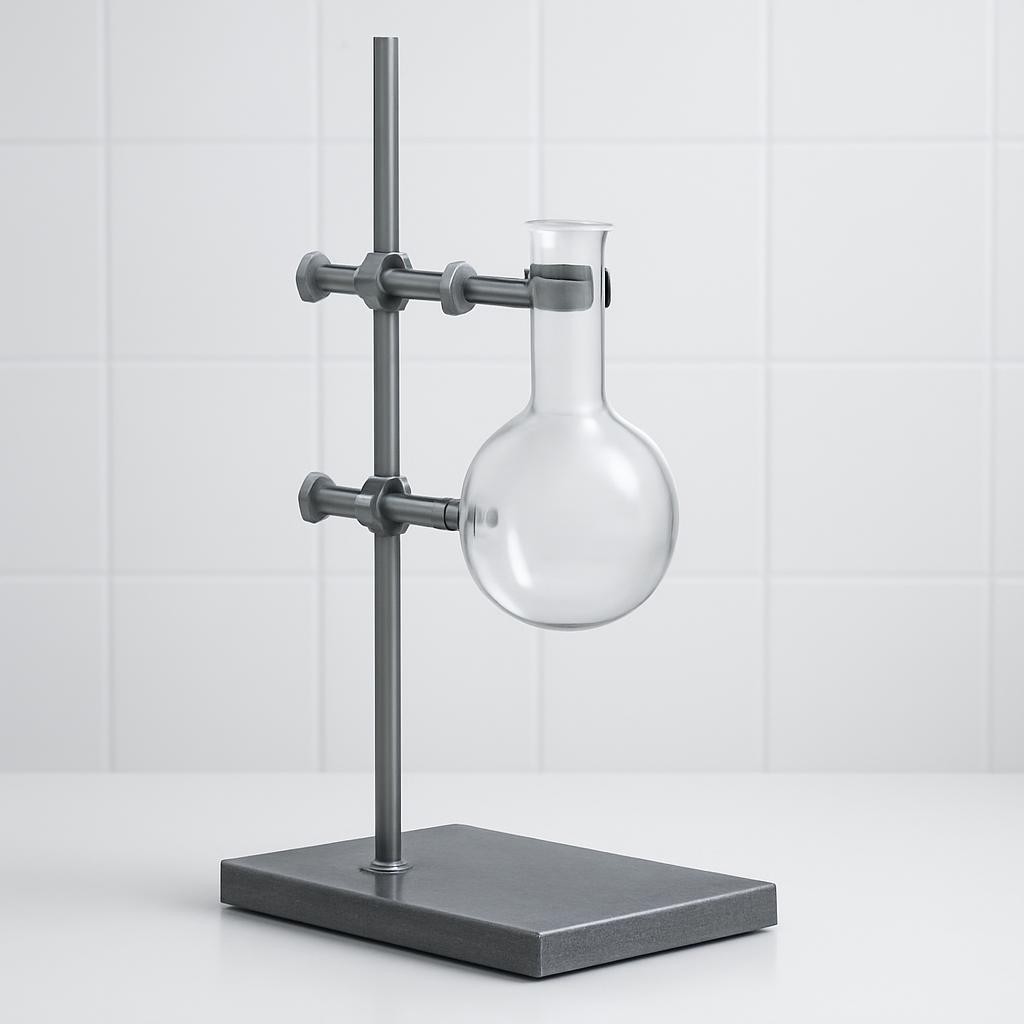

    Лабораторный штатив — это основной «помощник» химика. Он служит для закрепления и удержания различных приборов, посуды и аппаратов во время проведения опытов. Без него невозможно безопасно нагреть пробирку или собрать сложную установку для перегонки веществ.

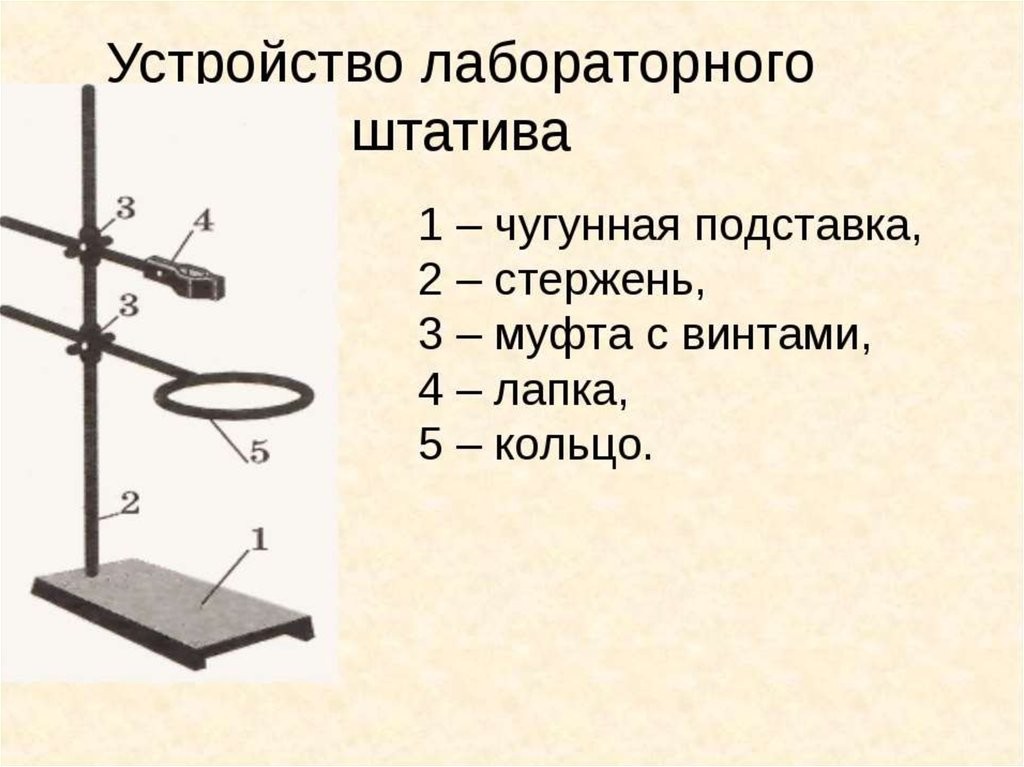

  3. Слайд 3. Устройство лабораторного штатива

  4. Слайд 4. Фундамент и опора

    Массивная плита из чугуна или стали. Она обеспечивает устойчивость всей конструкции, чтобы штатив не опрокинулся под весом закрепленной в нем посуды.

    Длинный металлический прут, который ввинчивается в основание. На нем крепятся все остальные детали на любой необходимой высоте.

  5. Слайд 5. Держатели и крепления

    Связующий элемент, который позволяет закрепить лапку или кольцо на стержне.

    Зажим с мягкими прокладками для бережного удержания пробирок и колб за горлышко.

    Служит опорой для круглодонных колб, воронок или фарфоровых чашек для выпаривания.

    Фиксируют детали в нужном положении, предотвращая их скольжение по стержню.

  6. Слайд 6. Как собрать штатив?

    Плотно вкрутите металлический стержень в резьбовое отверстие на тяжелом основании.

    Наденьте муфту на стержень и закрепите её винтом на нужной вам высоте.

    Вставьте лапку или кольцо в муфту и затяните второй винт до полной фиксации.

  7. Слайд 7. Правила безопасности

    При работе важно помнить: основание должно стоять на ровной поверхности. Не перегружайте одну сторону штатива, чтобы он не упал. Затягивайте винты плотно, но без лишних усилий, чтобы не раздавить стеклянную посуду лапками зажима.

  8. Слайд 8. Сравнение элементов крепления

  9. Слайд 9. Проверь свои знания

    1. Из какого материала обычно изготавливают основание штатива?

    2. Какая деталь позволяет менять высоту крепления лапки?

    3. Для чего лапки зажимов снабжены резиновыми прокладками?

    4. Что произойдет, если стержень вкручен в основание неплотно?

    5. Можно ли использовать кольцо для закрепления пробирки?

  10. Слайд 10. Подведем итоги

    Штатив — это универсальный держатель для химической посуды.

    Он состоит из основания, стержня, муфт, лапок и колец.

    Правильная сборка обеспечивает безопасность эксперимента.

    Все винты должны быть надежно затянуты перед началом работы.

    Бережное отношение к оборудованию — залог успешного опыта.
