Сообщающиеся сосуды

Слайд 1. Сообщающиеся сосуды

Удивительное равновесие жидкостей в природе и технике

Слайд 2. Что это такое?

Сообщающиеся сосуды — это сосуды, которые соединены между собой ниже уровня свободной поверхности жидкости. В таких сосудах жидкость может свободно перетекать из одной части в другую.

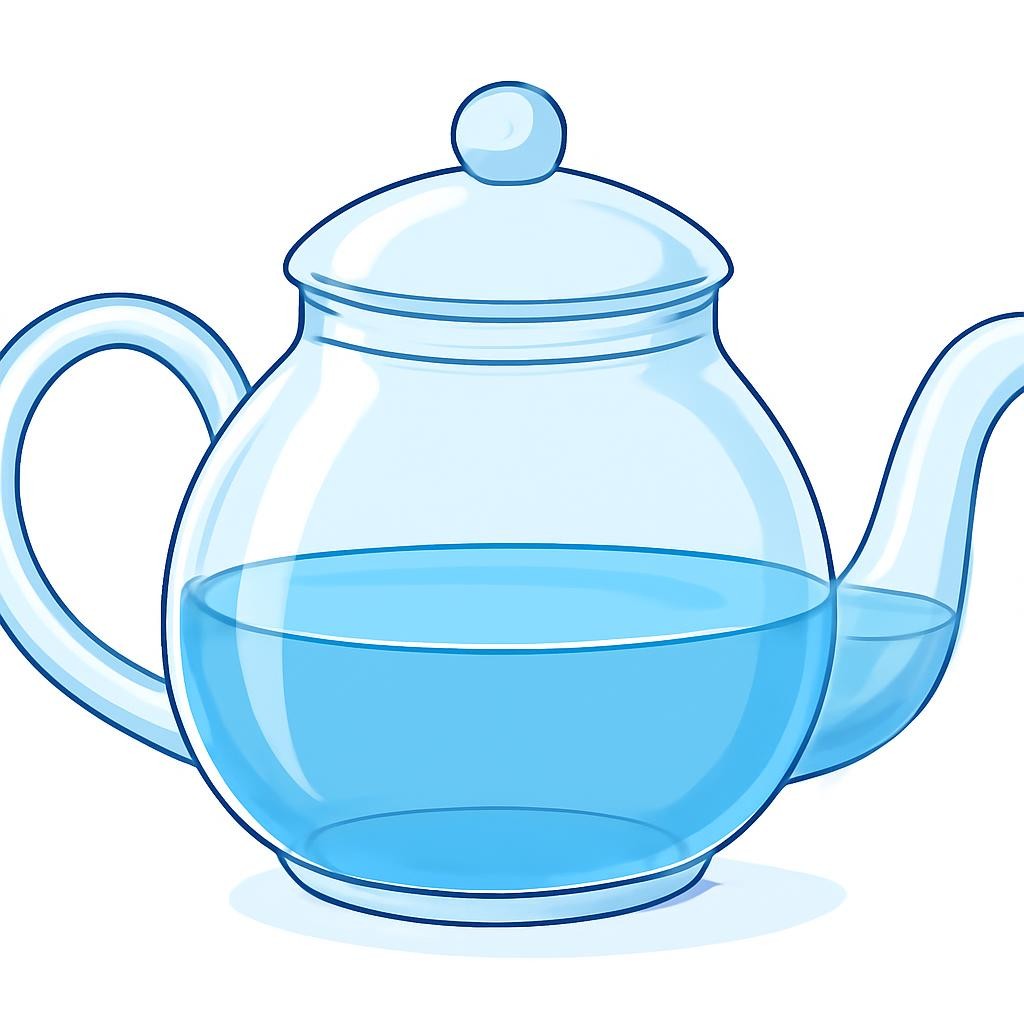

Простейший пример — обычный чайник или лейка. Носик и основная ёмкость являются частями одной системы.

Слайд 3. Основной закон

В сообщающихся сосудах любой формы и сечения поверхности однородной жидкости устанавливаются на одном уровне.

Это объясняется тем, что давление жидкости зависит только от её плотности и высоты столба: $p=\rho gh$. Чтобы система была в равновесии, давление на дно в обоих коленах должно быть одинаковым.

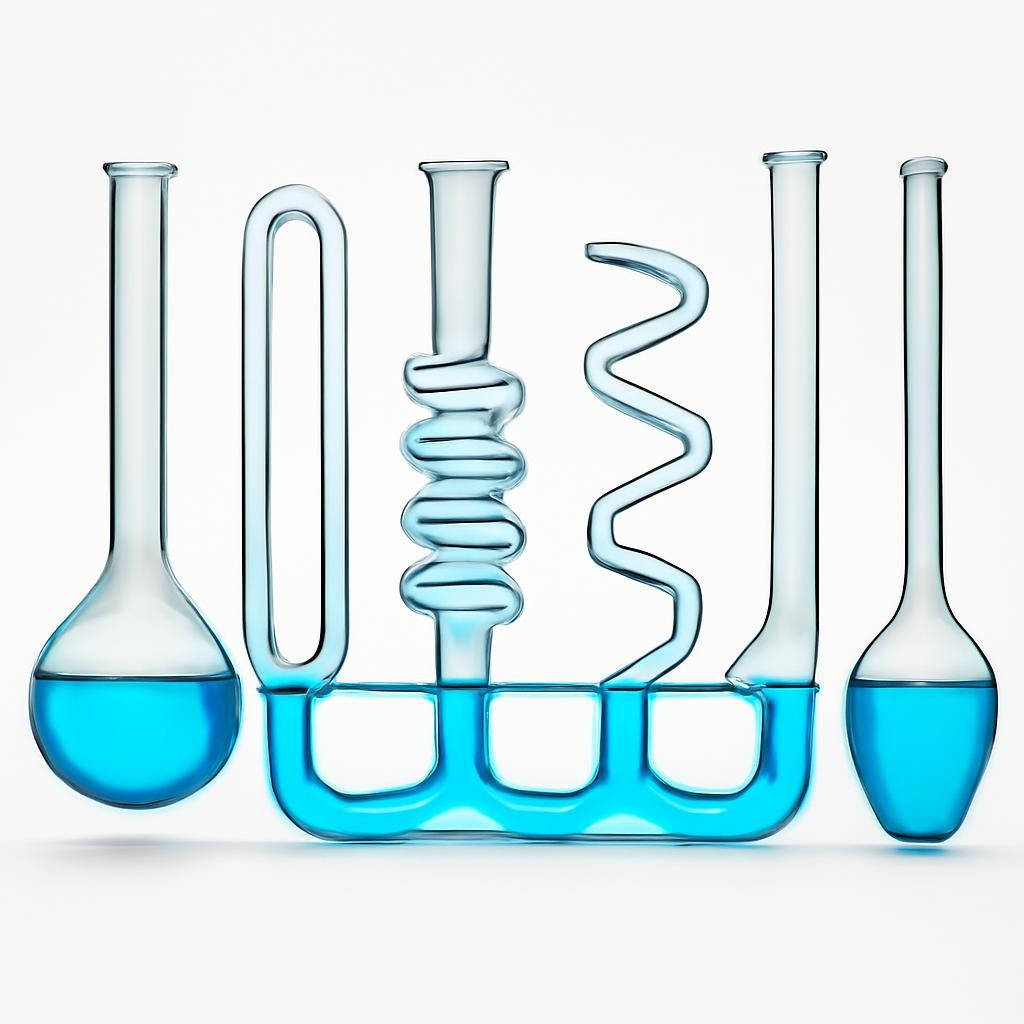

Слайд 4. Форма не имеет значения

Даже если один сосуд узкий, а другой широкий, или если один из них наклонён, уровень жидкости в них всё равно будет одинаковым относительно горизонта.

Давление внутри жидкости передаётся во все стороны одинаково (закон Паскаля). Разница высот создала бы разницу давлений, и жидкость начала бы перемещаться.

Слайд 5. Разные жидкости

Если в сообщающиеся сосуды налить жидкости с разной плотностью (например, воду и масло), их уровни не будут равны.

При равновесии высоты столбов жидкостей над уровнем раздела обратно пропорциональны их плотностям:

$$\frac{h_1}{h_2}=\frac{{\rho }_2}{{\rho }_1}$$

Более тяжелая жидкость будет иметь меньшую высоту.

Слайд 6. Примеры в быту

Носик чайника: его всегда делают так, чтобы верхний край был не ниже крышки.

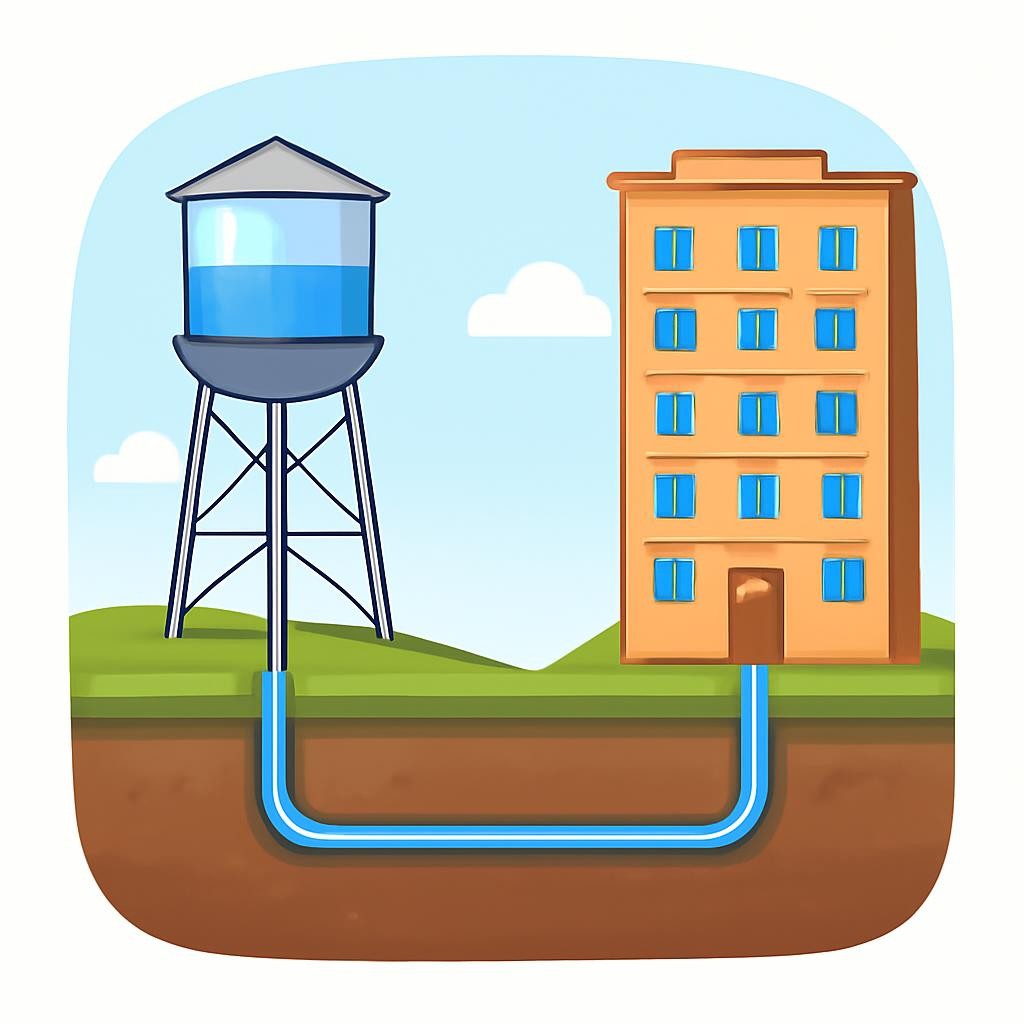

Водопровод: вода из башни под давлением собственного веса стремится подняться до уровня башни в кранах.

Шлюзы: позволяют судам переходить из водоемов с разным уровнем воды.

Слайд 7. Инженерные решения

Изогнутая трубка под раковиной. Вода в ней «запирает» неприятные запахи из канализации.

Работают за счет разности уровней воды в резервуаре и наконечнике фонтана.

Стеклянная трубка сбоку большого бака, показывающая, сколько внутри жидкости.

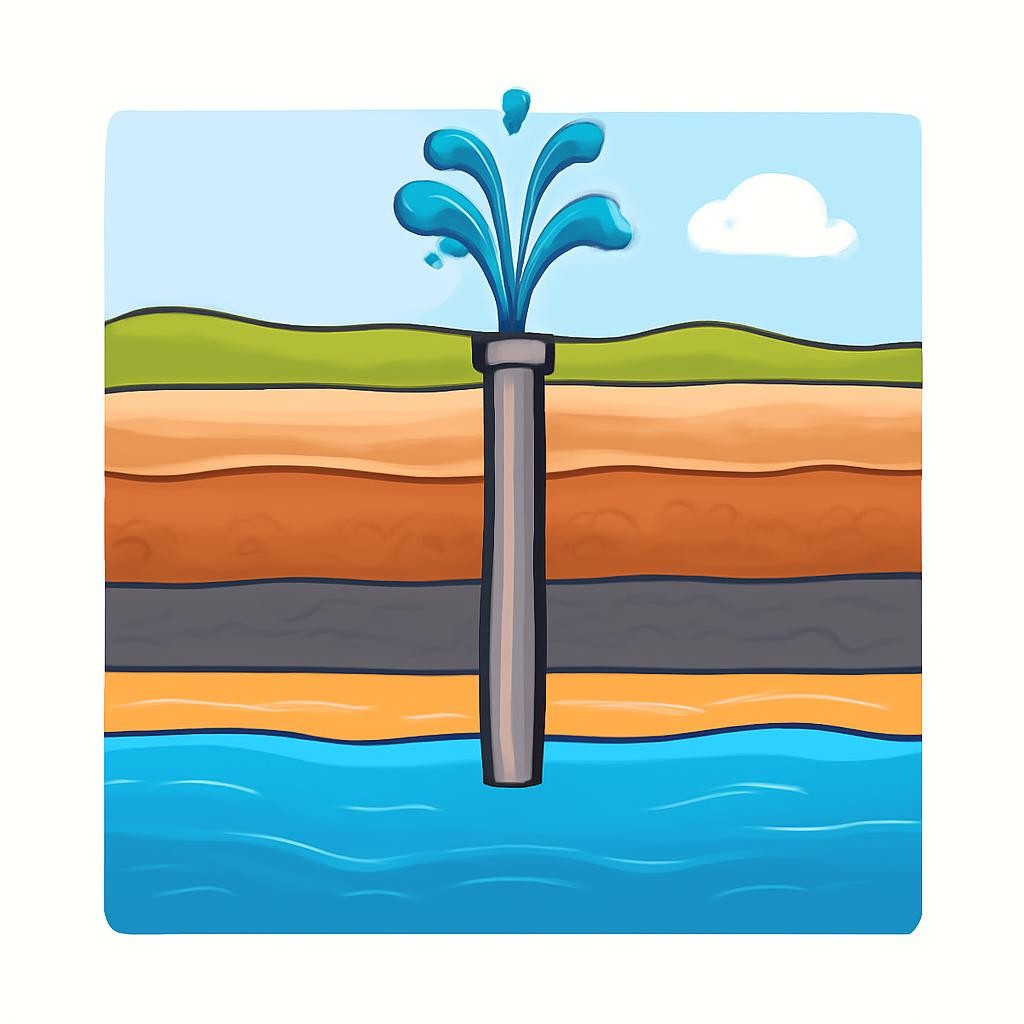

Слайд 8. Артезианские колодцы

Слайд 9. Вопросы для обсуждения

Почему у лейки носик длинный и высокий?

Что произойдет с уровнем воды в сообщающихся сосудах на Луне, где сила тяжести меньше?

Как строители используют прозрачный шланг с водой для выравнивания фундамента?

Будет ли работать этот закон, если один из сосудов плотно закрыть пробкой?

Слайд 10. Подведем итоги

В сообщающихся сосудах уровни однородной жидкости всегда равны.

Давление на одном и том же горизонтальном уровне внутри покоящейся жидкости одинаково.

Для разных жидкостей высота столба тем больше, чем меньше плотность жидкости.

Закон сообщающихся сосудов — основа работы водопровода, шлюзов и многих бытовых приборов.
