Секреты упругой пружины

Слайд 1. Секреты упругой пружины

Лабораторная работа: Изучение зависимости растяжения пружины от приложенной силы

Слайд 2. Привет, юный исследователь!

Сегодня ты не просто ученик, а настоящий физик-экспериментатор. Тебе предстоит раскрыть один из главных секретов природы: как пружина «отвечает» на наши действия. Готов погрузиться в мир сил и деформаций?

Слайд 3. Наши главные герои сегодня

Сила ($F$) — насколько сильно мы тянем.

Удлинение ($\Delta l$) — как меняется размер.

Жёсткость ($k$) — «характер» пружины.

Деформация — само изменение формы.

Слайд 4. Что такое Сила ($F$)?

Представь, что ты держишь в руке яблоко. Оно тянет твою руку вниз — это и есть сила тяжести. В нашей работе силой будет вес грузов, которые мы подвешиваем к пружине.

Слайд 5. Как измерить силу?

В физике силу измеряют в Ньютонах (Н). Чтобы найти силу тяжести груза, нужно его массу в килограммах умножить на $10$. Например: груз $0,1$ кг (это $100$ г) тянет с силой $0,1\cdot 10=1$ Н.

Слайд 6. Удлинение ($\Delta l$): Не путай с длиной!

Длина пружины, когда на ней ничего не висит. Она спокойна и не растянута.

Длина пружины, когда мы подвесили груз и она растянулась под его весом.

Слайд 7. Считаем удлинение

Удлинение — это разница между новой и старой длиной:

$\Delta l=l-l_0$

Важно: В физике мы всё считаем в метрах! Если пружина растянулась на $5$ см, запиши это как $0,05$ м.

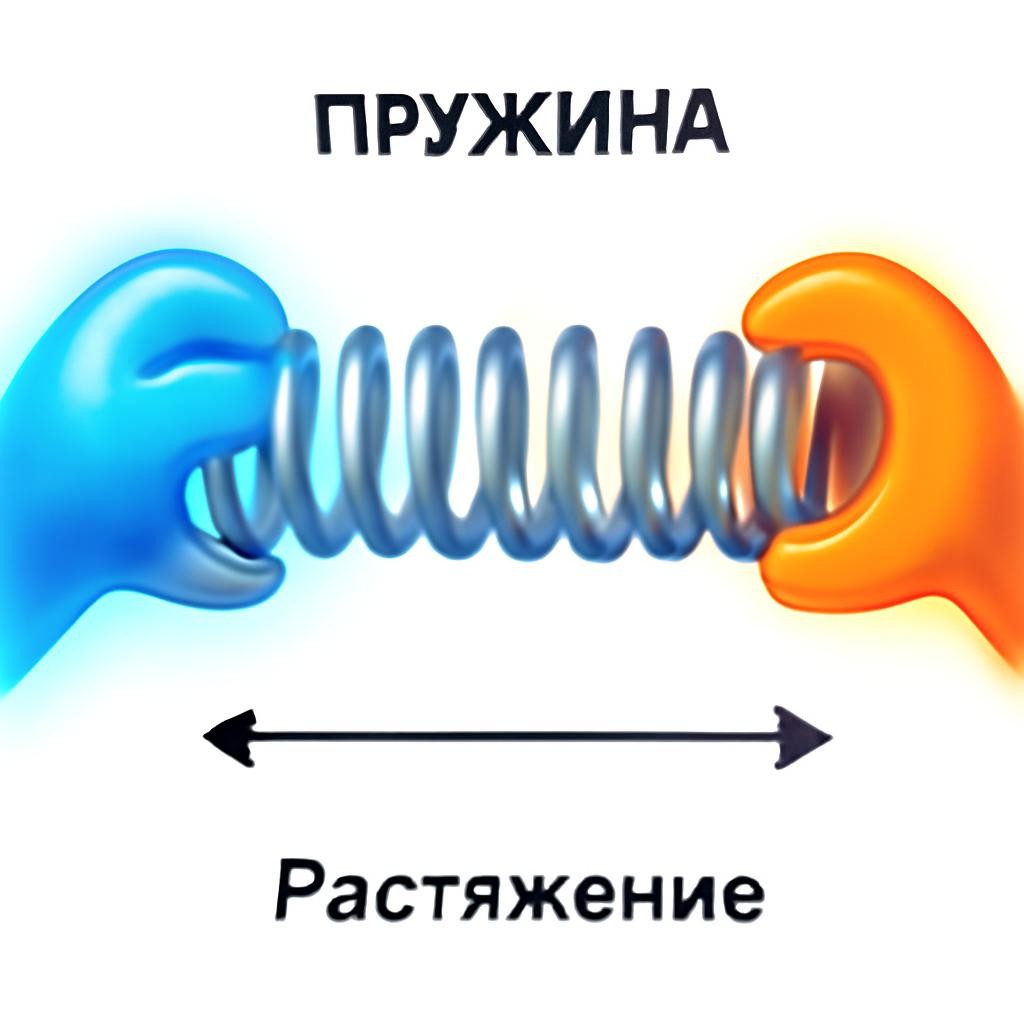

Слайд 8. Деформация — это изменение формы

Слайд 9. Два лица деформации

Пружина возвращается в исходное состояние, когда мы убираем груз. Это наш случай!

Пружина «устала» и осталась растянутой навсегда. Этого нам нужно избегать.

Слайд 10. Золотое правило эксперимента

— Если после снятия груза пружина не вернулась в исходное состояние, значит, предел упругости превышен. Дальше грузы вешать нельзя!

Слайд 11. Жёсткость ($k$): Характер пружины

Одна пружина мягкая, как резинка для волос, а другая — тугая, как в автомобиле. Жёсткость показывает, насколько пружина «упрямая». Чем она выше, тем сложнее растянуть пружину.

Слайд 12. В чём измеряется жёсткость?

Единица измерения — Ньютон на метр (Н/м). Она показывает, сколько Ньютонов нужно приложить, чтобы растянуть пружину на $1$ метр.

Слайд 13. Закон Гука: Главный секрет

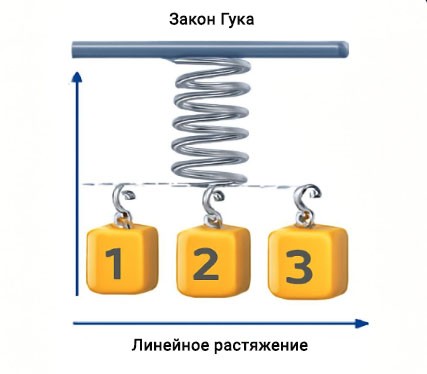

Слайд 14. Суть закона Гука

Удлинение прямо пропорционально силе.

Груз $1$ Н — растяжение $X$.

Груз $2$ Н — растяжение $2X$.

Груз $3$ Н — растяжение $3X$.

Слайд 15. Математическая магия

Формула закона Гука:

$F_{\text{упр}}=k\cdot \Delta l$

Где $F_{\text{упр}}$ — сила упругости, возникающая в пружине. Она всегда равна силе, с которой мы тянем (пока всё в равновесии).

Слайд 16. Твоё оборудование

Для надежного закрепления пружины.

Инструменты для создания и измерения деформации.

Каждый груз массой $100$ г ($1$ Н).

Слайд 17. План действий

Шаг 1

Шаг 2

Шаг 3

Измерь начальную длину пружины $l_0$ без грузов.

Добавляй по одному грузу и измеряй новую длину $l$.

Записывай данные в таблицу и считай $\Delta l$.

Слайд 18. Таблица твоих открытий

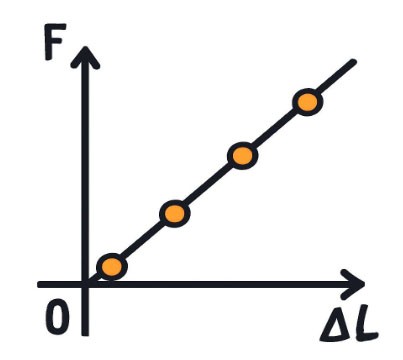

Слайд 19. Строим график

График — это «лицо» эксперимента. По горизонтали ($X$) откладывай удлинение $\Delta l$, а по вертикали ($Y$) — силу $F$. Если точки ложатся на прямую линию, идущую из начала координат — закон Гука подтвержден!

Слайд 20. Пример идеального графика

Прямая линия показывает прямую пропорциональность.

Слайд 21. Как найти жёсткость по графику?

Выбери любую точку на прямой (кроме нуля) и раздели силу на удлинение:

$k=\frac{F}{\Delta l}$

Или возьми две точки для большей точности:

$k=\frac{F_2-F_1}{\Delta l_2-\Delta l_1}$

Слайд 22. Разбор примера

Сила $F=4$ Н, удлинение $\Delta l=0,04$ м.

Считаем: $k=4/0,04=100$ Н/м. Чтобы растянуть такую пружину на метр, нужно $100$ Ньютонов!

Слайд 23. Почему точки не идеально ровные?

Линейка могла чуть-чуть дрогнуть.

Пружина продолжала слегка качаться.

Глаз не совсем точно определил деление на шкале.

Это называется «погрешность измерения», и это нормально для науки!

Слайд 24. Где это применяется в жизни?

Амортизаторы в машинах и велосипедах.

Пружинные весы (безмены) для взвешивания.

Эспандеры и тренажёры с пружинами.

Зажимы, прищепки и даже кнопки в ручках.

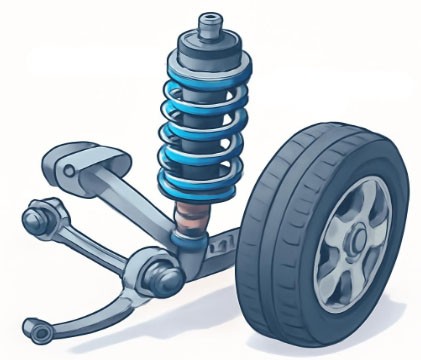

Слайд 25. Инженерный подход

Инженеры заранее рассчитывают жёсткость, чтобы мост не рухнул, а машина ехала мягко. Если ошибиться в расчётах, пружина сломается или будет бесполезной.

Слайд 26. Твои задачи на сегодня

Собрать установку и измерить начальную длину.

Провести серию опытов с разными грузами.

Заполнить таблицу и построить график.

Рассчитать жёсткость $k$ и написать вывод.

Слайд 27. Что написать в выводе?

1. Подтвердился ли закон Гука? (Получилась ли прямая линия?)

2. Чему равна жёсткость твоей пружины?

3. При каких нагрузках пружина вела себя упруго?

4. Какие были трудности или погрешности?

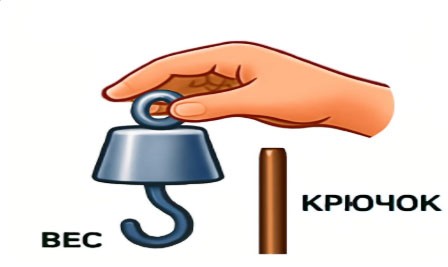

Слайд 28. Техника безопасности

Не роняй тяжелые грузы на ноги!

Подвешивай грузы плавно, без рывков.

Слайд 29. Подведем итоги

Сила вызывает деформацию.

Закон Гука работает только при упругой деформации.

График зависимости $F(\Delta l)$ — это прямая линия.

Жёсткость — это уникальный «паспорт» пружины.

Слайд 30. Удачи в исследовании! Физика — это круто!
