Применение правила равновесия рычага к блоку

Слайд 1. Применение правила равновесия рычага к блоку

Как простые механизмы помогают нам выигрывать в силе и менять направление

Слайд 2. Что такое блок?

Блок — это простое механическое устройство, представляющее собой колесо с желобом, через который перекинут канат, трос или цепь. Блоки используются для подъема грузов или изменения направления действия силы. По сути, блок является разновидностью рычага, и к нему применимы те же законы физики. Мы разделяем блоки на два основных типа: неподвижные и подвижные.

Слайд 3. Неподвижный блок как рычаг

Неподвижный блок можно рассматривать как равноплечий рычаг. Точка опоры рычага находится в центре блока (точка $O$). Плечи сил $l_1$ и $l_2$ равны радиусу колеса $R$. Согласно правилу равновесия рычага $F_1\cdot l_1=F_2\cdot l_2$, так как плечи равны, то и силы должны быть равны: $F_1=F_2$.

Слайд 4. Свойства неподвижного блока

Не дает выигрыша в силе ($F=P$)

Позволяет менять направление действия силы

Удобен для подъема грузов на высоту, стоя на земле

Путь, пройденный концом веревки, равен высоте подъема груза

Слайд 5. Подвижный блок как рычаг

У подвижного блока точка опоры $O$ находится на ободе (там, где трос закреплен). Сила тяжести груза $P$ приложена к центру, а тяговая сила $F$ — к противоположному краю обода. Плечо силы тяжести равно $R$, а плечо тяговой силы равно диаметру $2R$. По правилу рычага: $P\cdot R=F\cdot 2R$, откуда следует $F=P/2$.

Слайд 6. Выигрыш в силе и проигрыш в пути

Подвижный блок позволяет прикладывать силу в два раза меньше, чем вес груза ($F=\frac{1}{2}P$). Это делает его незаменимым при работе с тяжелыми объектами.

За выигрыш в силе мы платим расстоянием: чтобы поднять груз на высоту $h$, нужно вытянуть веревку длиной $2h$. Выигрыша в работе нет.

Слайд 7. Сравнение типов блоков

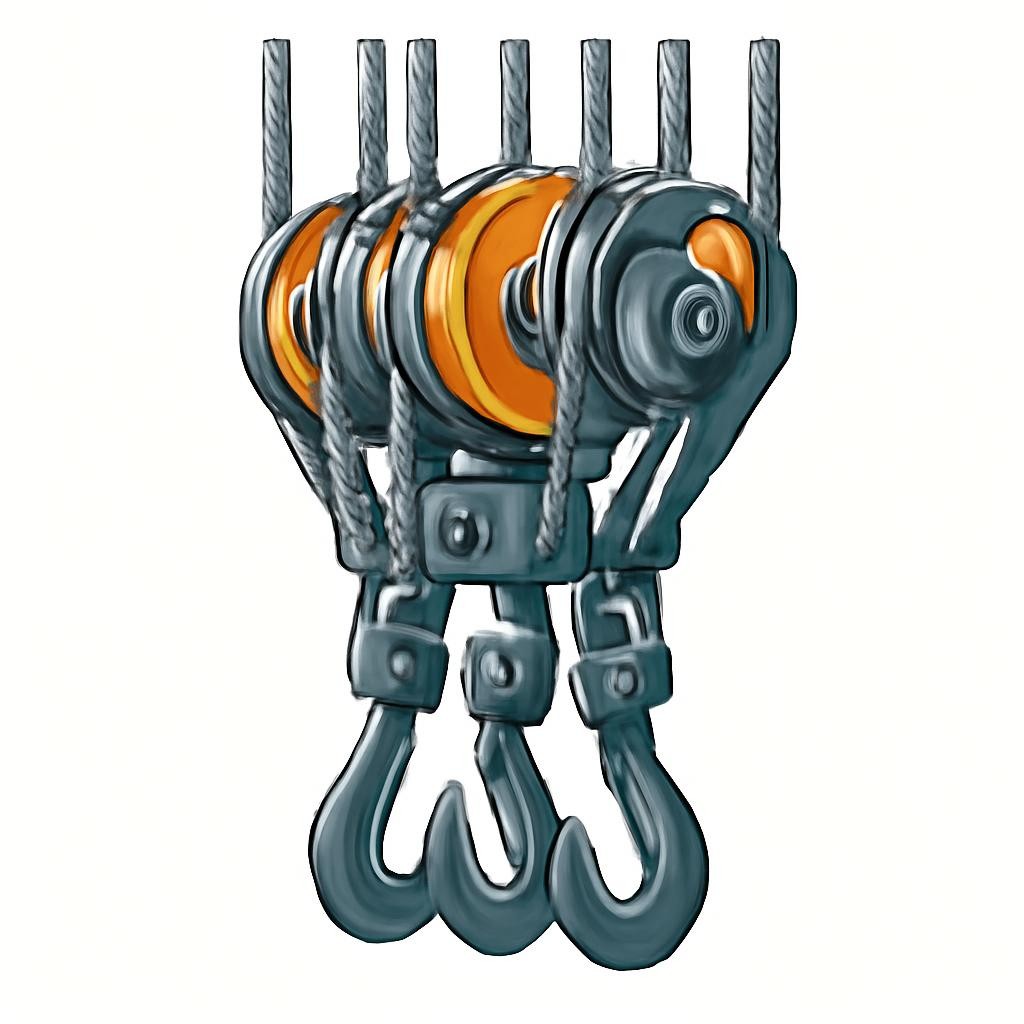

Слайд 8. Применение в технике: Полиспасты

Слайд 9. Вопросы для обсуждения

Почему неподвижный блок называют рычагом с равными плечами?

В чем заключается главная польза неподвижного блока, если он не дает выигрыша в силе?

Если мы используем подвижный блок, чтобы поднять груз весом 100 Н, какую силу нам нужно приложить?

Можно ли получить выигрыш в силе в 4 раза, используя только блоки? Как их соединить?

Где в быту вы встречали применение блоков?

Слайд 10. Основные выводы

Блок — это частный случай рычага, где плечами являются радиусы или диаметр.

Неподвижный блок не дает выигрыша в силе, но меняет ее направление.

Подвижный блок дает выигрыш в силе в 2 раза, но требует вытягивания в 2 раза большего объема веревки.

Золотое правило механики: ни один простой механизм не дает выигрыша в работе.

Комбинация блоков (полиспаст) позволяет поднимать сверхтяжелые грузы за счет многократного выигрыша в силе.
