Измерение напряжения вольтметром — 8 и 10 класс
«Вольтметр» — готовый интерактивный урок по физике.
Физика · 8 и 10 класс
Об уроке «Вольтметр»
Готовый интерактивный урок физики для восьмого класса: напряжение и вольтметр. На экране живой 3D-прибор — подключите его к участку цепи прямо на проекторе, снимите показания и разберите с классом, откуда берётся цена деления. Шесть частей теории ведут от «что такое напряжение» до мощности тока, а три практики проверяют не пересказ, а измерение.
Показания здесь снимает ученик, а не диктор за кадром: прибор на экране откликается на подключение, как настоящий, и цену деления приходится определять самому, а не подсматривать в готовом ответе. К напряжению добавлены сопротивление, закон Ома и мощность тока, поэтому урок закрывает весь раздел, а не одно понятие.
Вольтметр в уроке не самоцель: показание на шкале сразу становится доводом в разговоре о том, как устроена цепь. Ученик сначала измеряет, а потом формулирует правило, и закон сложения напряжений появляется у него как вывод из собственных измерений. Первая тема урока открыта сразу, остальные — после бесплатной регистрации учителя.
Темы урока «Вольтметр»
Шесть тем идут по нарастающей: от того, что такое напряжение, через устройство прибора и цену деления — к закону Ома и мощности тока. К последней теме ученик уже умеет снимать показания и готов считать по формулам.
- Что такое напряжениеОткуда берётся «напор» тока и зачем его вообще измерять.

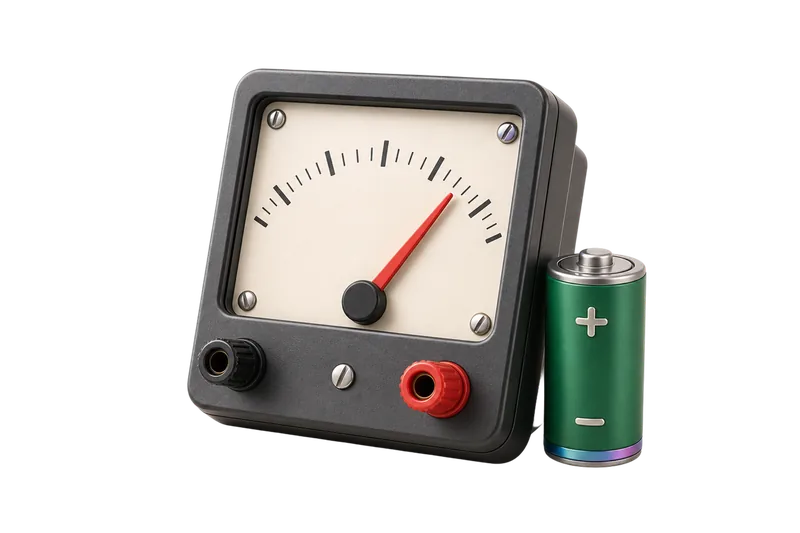

- Устройство прибораСтрелка, шкала, клеммы — разбираем вольтметр по частям.
- Цена деленияКак определить, сколько вольт «стоит» одно деление на шкале.
- Как снять показанияЧитаем напряжение по стрелке — от цены деления к результату.
- Сопротивление и закон ОмаЧто мешает току, от чего зависит R и как связаны U, I и R.
- Работа и мощность токаМощность P = U·I, работа тока и нагрев по закону Джоуля–Ленца.
Напряжение показывает, сколько энергии электрическое поле отдаёт заряду на участке цепи. Измеряют его вольтметром, и подключают прибор параллельно тому участку, напряжение на котором нужно узнать, — в отличие от амперметра, который включают последовательно. При последовательном соединении напряжения на участках складываются, потому что заряд проходит участки по очереди и на каждом теряет часть энергии. При параллельном соединении напряжение на всех ветвях одинаково, а большое сопротивление вольтметра почти не меняет ток во всей цепи. Напряжение также напрямую связано с мощностью тока: чем оно больше при той же силе тока, тем больше энергии выделяется на участке за каждую секунду.
Практика для учеников
Три практики проверяют разными способами: тест меняет формат вопроса, гирлянда требует измерить напряжение на каждой лампе и сложить, а диагностика аккумулятора — сравнить показания в покое и под нагрузкой и сделать вывод.
- Тест по теориипроверка знанийРазные форматы: выбрать ответ, соединить пары, поставить действия по порядку.
- Новогодняя гирляндалабораторнаяУченик измеряет напряжение на лампах и открывает закон U = U₁ + U₂ + U₃.
- Аккумулятор автомини-исследованиеПодключи щупы, сними показания в покое и под нагрузкой — и сам поставь диагноз. Три уровня сложности.
- стрелка вольтметра указывает деление — переводишь его в вольты
- подключаешь щупы к участку и сверяешь напряжение с соседним
- складываешь напряжения ламп и проверяешь по итоговому показанию
Как проходить урок
- нажмите «Начать урок» — теория и практики идут по шагам, настраивать ничего не нужно
- открывайте с проектора: сцены рассчитаны на показ всему классу
- на этой странице открыта первая тема урока, остальные — после бесплатной регистрации учителя
- «Поделиться с учениками» даёт ссылку на весь урок: по ней ученик занимается без регистрации
Годится как основной материал занятия: показывайте с проектора и разбирайте вместе, останавливаясь на каждом показании. Подходит и для повторения перед лабораторной по вольтметру — ученик уже знает, куда подключать прибор. Пропустившему тему можно отправить ссылку: урок работает и без учителя.
Сценарии урока
- Первое показание с проектораВольтметр показывают с проектора и читают первое показание вместе с классом, деление за делением, пока не станет ясно, откуда на шкале взялась цена деления.
- Гирлянда в парахУченики в парах проходят «Новогоднюю гирлянду»: каждый измеряет напряжение на своей лампе, а потом пара проверяет, вправду ли сумма показаний равна напряжению источника.
- Диагноз аккумулятору домаДома ученик проходит мини-исследование с автомобильным аккумулятором: сравнивает показания в покое и под нагрузкой и по разнице сам ставит диагноз, без подсказок.
Частые ошибки
- Включают вольтметр последовательно в цепь, будто это амперметр, а не параллельно участку.
- Складывают показания вольтметров, хотя соединение участков цепи параллельное, а не последовательное.
- Путают напряжение с силой тока при чтении условия задачи по электричеству.
- Забывают перевести число делений шкалы в вольты и называют ответом сами деления.
