Рабочий лист на тему:

Трехмерное моделирование в САПР

Технология9 класс12 заданий
Краткий ответПоследовательностьИстина / ЛожьЗаполни пропускиВопросы по картинкеСоедини слово и картинку

Типы заданий

Краткий ответПоследовательностьИстина / ЛожьЗаполни пропускиВопросы по картинкеСоедини слово и картинку
Трехмерное моделирование в САПР

9 класс · дифференцированный

Ф.И.
Класс

Разберём путь от эскиза до аккуратной 3D-модели в САПР: научимся выбирать инструменты, проверять размеры и находить ошибки в конструкции.

№1 · ИНСТРУМЕНТЫ

1 ВОПРОС · 1 БАЛЛ

1. Создание эскиза

Какой инструмент в САПР обычно используют первым, чтобы задать профиль будущего объёмного элемента на плоскости?

№2 · ЭТАПЫ

4 ШАГА · 2 БАЛЛА

2. Порядок создания модели

Расположите этапы построения простой детали в САПР от первого к последнему.

  1. Создать новый документ детали
  2. Построить и полностью определить эскиз
  3. Выполнить выдавливание профиля
  4. Сохранить модель с понятным именем

№3 · ПРОВЕРКА

4 УТВЕРЖДЕНИЯ · 2 БАЛЛА

3. Ограничения и зависимости

Определите истинность утверждений с точки зрения параметрического моделирования и работы с эскизом в САПР.

  1. Размерное ограничение фиксирует числовое значение геометрического параметра.
  2. Полностью определённый эскиз не содержит свободных перемещений своей геометрии.
  3. Для создания объёма всегда достаточно незамкнутого профиля.
  4. Изменение базового размера может изменить форму связанной 3D-модели.

№4 · РАЗМЕРЫ

1 ПРОПУСК · 1 БАЛЛ

4. Размерная точность модели

Заполните пропуск в утверждении о параметрической модели.

Размеры в эскизе задаются с помощью .

№5 · ОБЪЁМ

1 ВОПРОС · 1 БАЛЛ

5. Получение объёма из профиля

Как называется операция, которая превращает плоский замкнутый профиль в тело за счёт перемещения профиля в одном направлении?

№6 · ПАРАМЕТРЫ

2 ПРОПУСКА · 2 БАЛЛА

6. Длина выдавливания эскиза

Заполните пропуски, указав операцию и её простое числовое значение.

Чтобы получить объём из плоского эскиза, выберите операцию и задайте длину мм.

№7 · ТЕРМИН

1 ВОПРОС · 1 БАЛЛ

7. Назначение САПР

Расшифруй аббревиатуру САПР и назови, для чего её используют при выполнении трёхмерной модели изделия.

+6 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№8 · АНАЛИЗ ОПЕРАЦИИ

1 ИЛЛЮСТРАЦИЯ · 3 БАЛЛА

8. Распознавание конструктивного элемента

Рассмотрите трёхмерную модель на иллюстрации. Определите, какой конструктивный элемент расположен в верхней части детали, и назовите операцию САПР, с помощью которой его можно создать или удалить из заготовки. Объясните выбор.

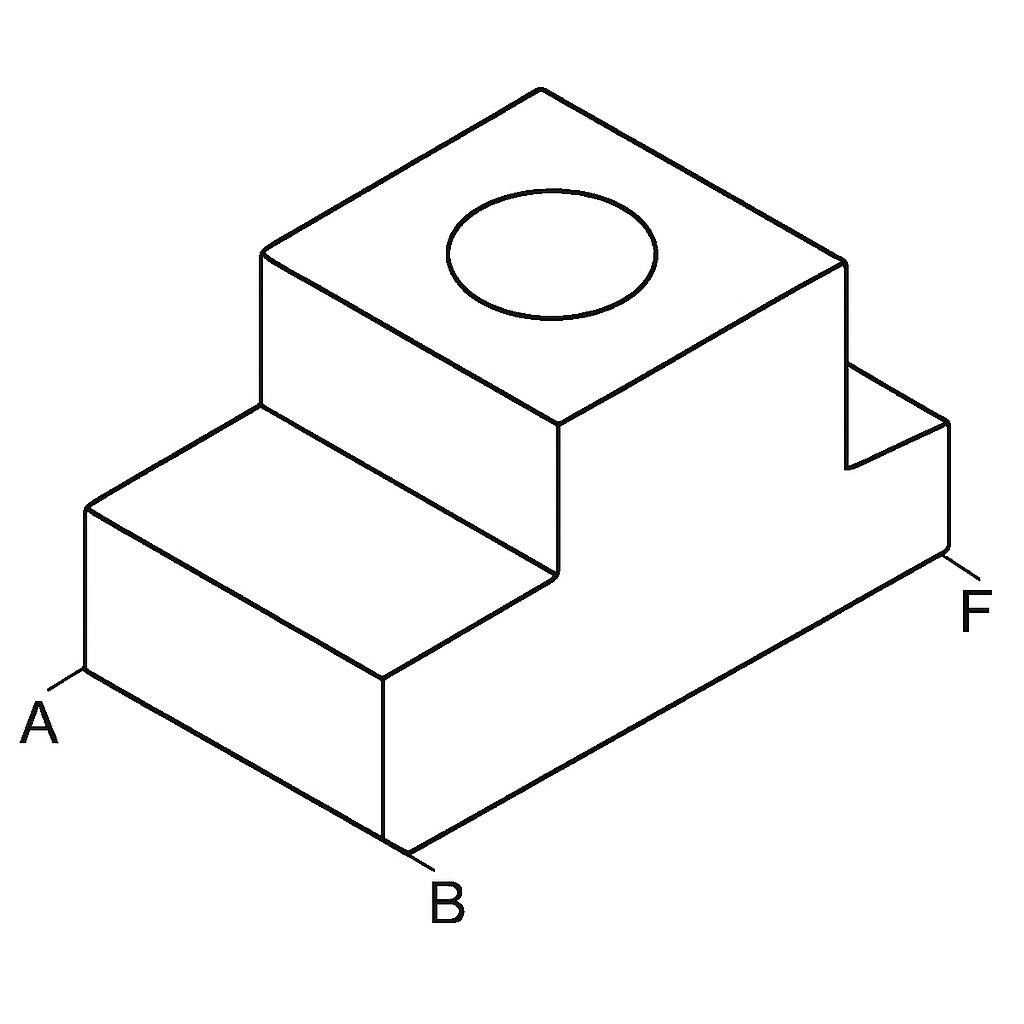

Трёхмерная модель ступенчатой детали с цилиндрическим сквозным отверстием
  1. Какой конструктивный элемент расположен в верхней части детали?
  2. Какую операцию САПР целесообразно применить, чтобы получить этот элемент из сплошной заготовки? Объясните выбор.

№9 · ОПЕРАЦИИ САПР

1 ВОПРОС · 1 БАЛЛ

9. Построение тела вращения

Как называется операция в САПР, при которой плоский профиль перемещается вокруг заданной оси и образует объёмную модель?

№10 · ОПЕРАЦИИ С ТЕЛАМИ

1 ВОПРОС · 1 БАЛЛ

10. Объединение объёмных тел

Как называется операция САПР, которая объединяет два пересекающихся объёмных тела в одно изделие?

№11 · ЭЛЕМЕНТЫ МОДЕЛИ

4 ТЕРМИНА · 3 БАЛЛА

11. Узнай способ построения формы

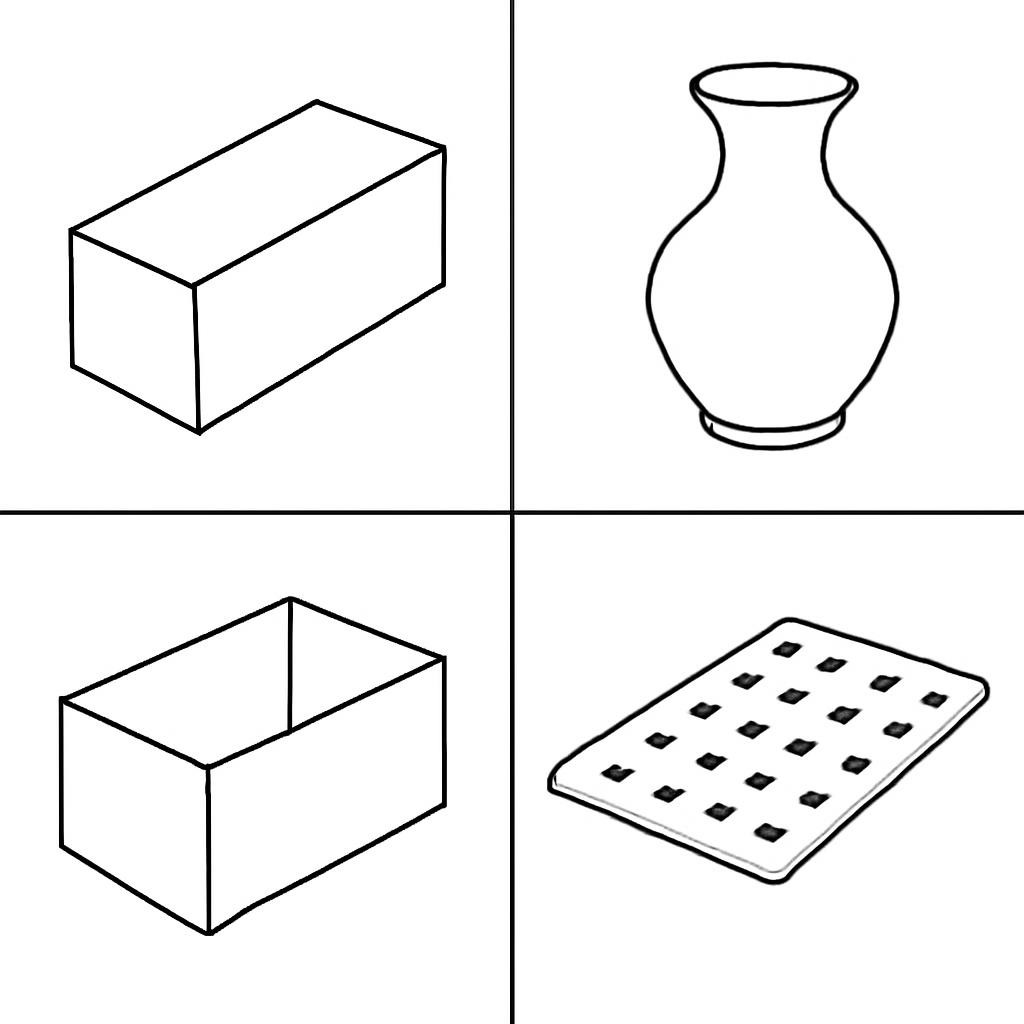

Соедини каждый термин с изображением трёхмерной формы, которая показывает результат соответствующего приёма моделирования в САПР.

АБВГ
  1. выдавливание
  2. вращение
  3. массив
  4. оболочка

№12 · ПАРАМЕТРЫ МОДЕЛИ

4 ТЕРМИНА · 3 БАЛЛА

12. Определи параметры трёхмерного объекта

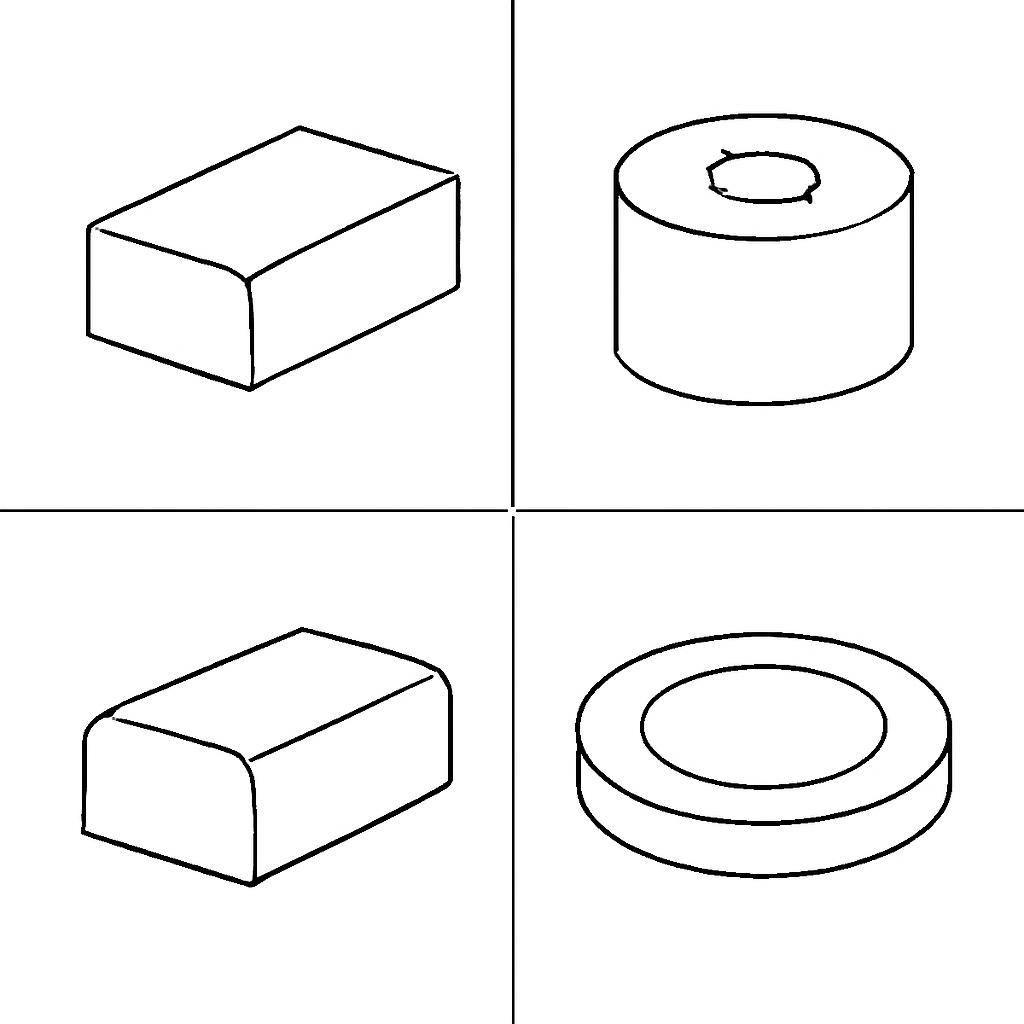

Соедини каждый термин с изображением изделия, в котором этот параметр или способ построения формы представлен наглядно.

АБВГ
  1. канавка
  2. отверстие
  3. скругление
  4. ступенька

Создайте уникальный лист по своей теме

  • Любая тема, любой уровень
  • 20+ типов заданий
  • 100% уникальный контент
  • Со страницей ответов
  • Защита от списывания
  • Готово за 1 минуту
