Технология создания объемных моделей в САПР

9 класс · дифференцированный

Ф.И.
Класс

Разберём, как из эскиза и простых операций получить точную объёмную модель. Задания помогут увидеть логику работы САПР и избежать ошибок проектирования.

№1 · ОПЕРАЦИИ

4 ЭЛЕМЕНТА · 1 БАЛЛ

1. Найди лишнюю операцию

Найди операцию, которая не относится к базовым действиям при создании объёмной модели в САПР.

  1. Выдавливание эскиза
  2. Вращение профиля
  3. Скругление ребра
  4. Проверка орфографии

№2 · ЭТАПЫ

4 ЭЛЕМЕНТА · 1 БАЛЛ

2. Начало построения модели

Расставь этапы создания простой объёмной детали в правильном порядке. Начни с подготовки плоского профиля.

  1. Задать размер выдавливания
  2. Сохранить модель
  3. Создать эскиз профиля
  4. Выбрать плоскость для эскиза

№3 · ИНСТРУМЕНТЫ

4 ЭЛЕМЕНТА · 1 БАЛЛ

3. Что делает операция выдавливания

Рассмотри контурный рисунок и ответь на вопросы о результате операции. Какой объём обычно получают из замкнутого плоского профиля при выдавливании? Какая форма профиля даёт цилиндрическую деталь?

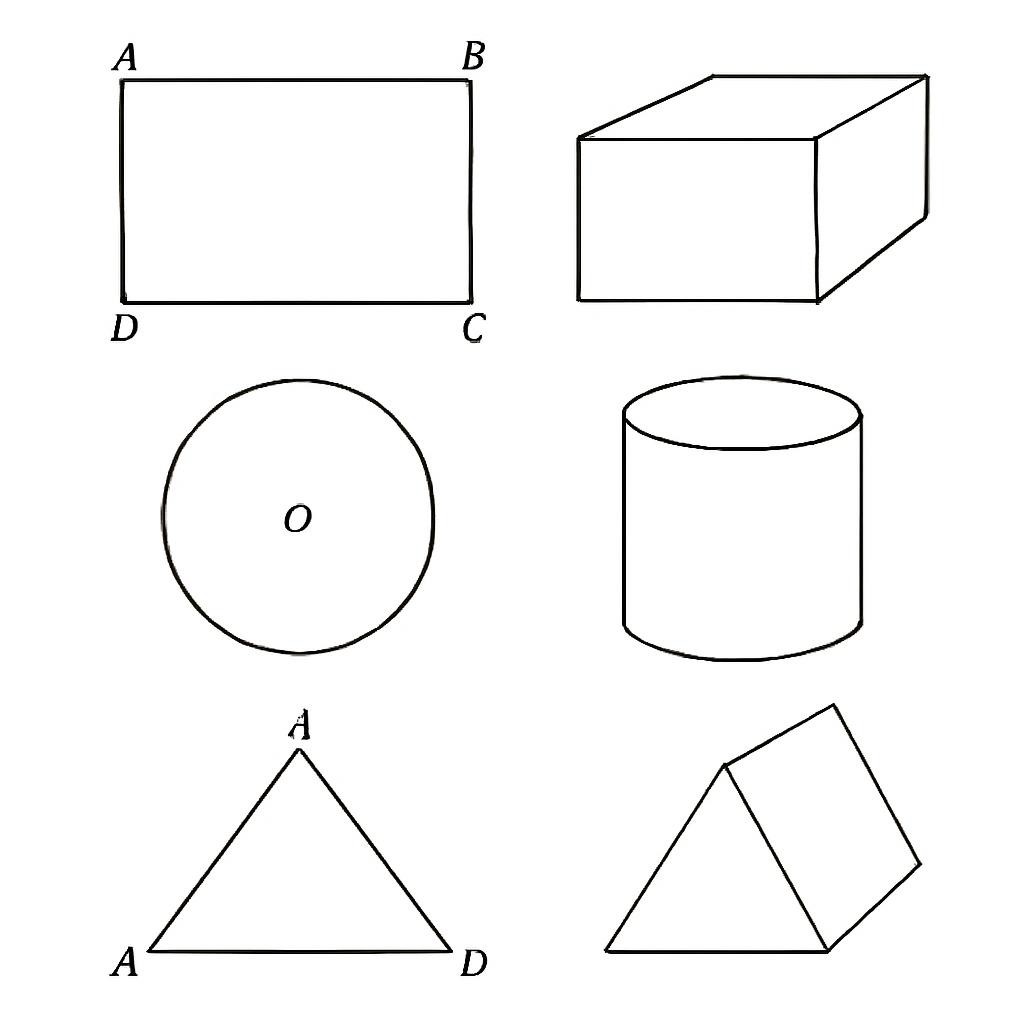

Контурная схема плоского профиля и объёмных тел
  1. Какой объём обычно получают из замкнутого плоского профиля при выдавливании?
  2. Какая форма профиля даёт цилиндрическую деталь при выдавливании?

№4 · СТРУКТУРА МОДЕЛИ

2 КАТЕГОРИИ · 6 КАРТОЧЕК · 2 БАЛЛА

4. Исходные данные и операции

Распредели элементы по двум категориям: «Исходные элементы» и «Операции построения».

Слова для распределения: плоскость построения, выдавливание, вырез, скругление, эскиз профиля, размер эскиза

Исходные элементы

Операции построения

№5 · ПАРАМЕТРЫ

4 ПРОПУСКА · 2 БАЛЛА

5. Параметрическая модель

Заполни пропуски терминами, которые описывают параметрическое построение модели в САПР.

В параметрической модели геометрия задаётся с помощью , размеры сохраняются как , а изменение одного параметра может вызвать автоматическое связанных элементов. Для точного построения используют геометрические .

№6 · ПРОВЕРКА

4 УТВЕРЖДЕНИЯ · 2 БАЛЛА

6. Правила точного моделирования

Определи истинность каждого утверждения. Оценивай только соответствие правилам создания и редактирования объёмных моделей в САПР.

  1. Размеры эскиза помогают однозначно определить его геометрию.
  2. Для построения объёмной детали всегда достаточно приблизительно нарисовать профиль без размеров.
  3. Изменение параметра операции может изменить форму всей связанной модели.
  4. После создания первой операции модель нельзя редактировать.

№7 · АНАЛИЗ МОДЕЛИ

4 ЭЛЕМЕНТА · 3 БАЛЛА

7. Найди лишнее ограничение

Найди лишний элемент среди способов задания эскиза. Три элемента помогают однозначно определить форму и положение профиля, а один не является геометрическим ограничением эскиза.

  1. Размер длины отрезка
  2. Перпендикулярность двух линий
  3. Совпадение центра окружности с началом координат
  4. Цвет фона рабочего окна

№8 · ПОСТРОЕНИЕ

4 ЭЛЕМЕНТА · 2 БАЛЛА

8. От эскиза к детали

Установи правильный порядок действий для создания детали с круглым основанием и центральным отверстием. Учти, что отверстие выполняется после получения основной формы.

  1. Создать эскиз круга на выбранной плоскости
  2. Добавить второй круг в эскизе для обозначения отверстия
  3. Задать высоту выдавливания
  4. Выполнить вырез отверстия

№9 · ЧТЕНИЕ МОДЕЛИ

2 ВОПРОСА · 3 БАЛЛА

9. Понять дерево построения

Рассмотри контурную схему дерева построения и ответь на вопросы. Какой элемент должен быть создан раньше зависимой от него операции? Что произойдёт с последующей операцией при изменении размера исходного эскиза?

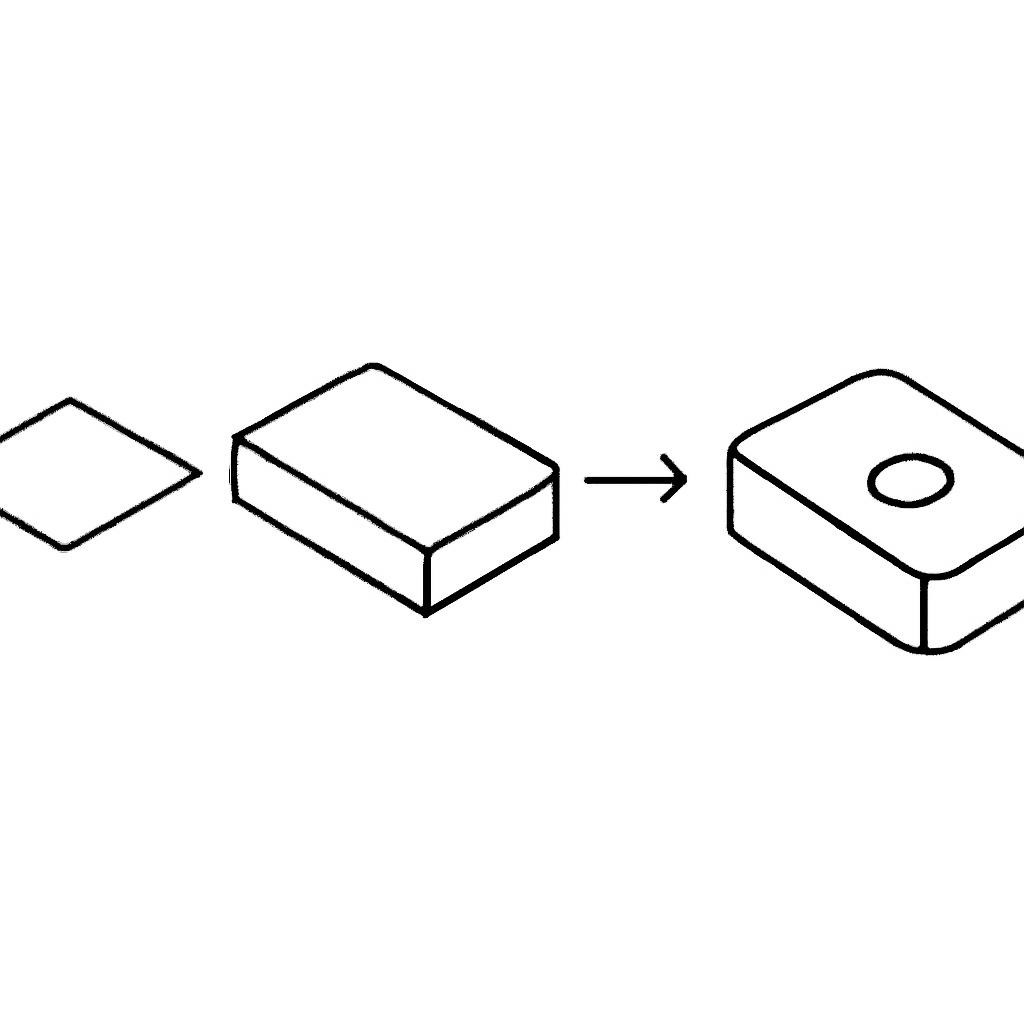

Контурная схема дерева построения детали
  1. Какой элемент должен быть создан раньше зависимой от него операции?
  2. Что произойдёт с последующей операцией при изменении размера исходного эскиза?

+8 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№10 · ПЛАНИРОВАНИЕ

2 КАТЕГОРИИ · 8 КАРТОЧЕК · 3 БАЛЛА

10. Выбор стратегии построения

Распредели приёмы по двум стратегиям: «Надёжное параметрическое построение» и «Ошибочный подход». Учитывай порядок операций, наличие размеров и зависимость элементов модели.

Слова для распределения: дублировать одинаковые операции вручную, строить зависимые операции после исходной формы, рисовать профиль без размеров, создавать отверстие до основной формы, задать размеры эскиза, проверять дерево построения, игнорировать предупреждения перестроения, использовать геометрические связи

Надёжное параметрическое построение

Ошибочный подход

№1 · ОСНОВЫ САПР

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

1. Назначение САПР

Определите истинность каждого утверждения о системе автоматизированного проектирования. Отметьте «истина» или «ложь», опираясь на назначение САПР при создании объёмных моделей.

  1. САПР позволяет создавать и редактировать цифровые модели изделий.
  2. САПР используется только для оформления готовых чертежей на бумаге.
  3. В САПР можно сохранять модель и изменять её после создания.
  4. Объёмную модель в САПР нельзя рассматривать с разных сторон.

№2 · ЭСКИЗ

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

2. Эскиз и профиль детали

Определите истинность утверждений об эскизе и профиле, которые применяют при построении объёмной модели.

  1. Эскиз задаёт плоский контур, из которого можно получить объёмный элемент.
  2. Эскиз обязательно должен быть фотографией будущего изделия.
  3. Для построения элемента важно выбрать рабочую плоскость или поверхность.
  4. Профиль эскиза может быть замкнутым контуром.

№3 · ОПЕРАЦИИ

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

3. Выдавливание и вращение

Определите истинность утверждений о базовых операциях создания объёмных элементов из эскиза.

  1. Выдавливание превращает плоский профиль в объём за счёт перемещения профиля в заданном направлении.
  2. Вращение создаёт объёмный элемент при повороте профиля вокруг оси.
  3. Операция вращения возможна только вокруг вертикальной оси экрана.
  4. Выдавливание нельзя выполнять в обратном направлении.

№4 · ДЕРЕВО МОДЕЛИ

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

4. Построение по операциям

Определите истинность утверждений о порядке построения и дереве модели в САПР.

  1. Дерево модели показывает созданные элементы и их взаимосвязи.
  2. Изменение исходного эскиза может повлиять на зависимые операции.
  3. Все операции модели создаются независимо друг от друга и не имеют порядка.
  4. Понятное имя операции помогает ориентироваться в дереве модели.

№5 · ПРОВЕРКА МОДЕЛИ

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

5. Точность и сохранение результата

Определите истинность утверждений о проверке объёмной модели и подготовке результата работы в САПР.

  1. Перед сохранением модели полезно проверить отсутствие незавершённых или ошибочных операций.
  2. Размеры и единицы измерения не влияют на точность цифровой модели.
  3. Файл модели можно сохранить, чтобы продолжить редактирование позже.
  4. После создания модели проверка её формы и размеров не нужна.

№6 · ОПЕРАЦИИ МОДЕЛИРОВАНИЯ

4 ВАРИАНТА · 3 БАЛЛА

6. Найди операцию, не изменяющую форму модели

Определи, какая операция относится не к созданию или изменению геометрии объёмной модели, а только к её визуальному оформлению. Укажи её номер и объясни свой выбор.

  1. Построить скругление на выбранных рёбрах детали.
  2. Создать фаску заданного размера на гранях детали.
  3. Сформировать прямоугольный массив отверстий.
  4. Назначить поверхности детали цвет и текстуру материала.
